HG 20600 - Heteluchtpistool METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Heteluchtpistool
Merk	Metabo
Model	HG 20-600
Vermogen	2000 W
Temperatuurbereik	80 °C tot 600 °C
Luchtdebiet	3 niveaus: 150, 300, 500 l/min
Temperatuurinstelling	Continu met draaiknop (9 stappen)
Thermische beveiliging	Thermische zekering
Gewicht	620 g
Geluidsdrukniveau	< 70 dB(A)
Trillingen	< 2,5 m/s²
Beschermingsklasse	II
Voeding	Netstroom (230 V, 50 Hz)
Toepassingsgebied	Verwijderen van verf, drogen, ontdooien, vormen van kunststoffen, solderen, lassen van kunststoffen
Meegeleverde accessoires	Verwijderbare beschermbuis, antislip steunvlakken
Onderhoud	Luchtinlaat regelmatig reinigen
Reserveonderdelen	Originele Metabo accessoires, fijnstoffilter (ref. 344199400)
Veiligheid	Niet in de buis kijken, handschoenen en bril dragen, niet gebruiken in de buurt van explosieve gassen

Veelgestelde vragen - HG 20600 METABO

Wat is het vermogen van het Metabo HG 20-600 heteluchtpistool?

Het vermogen is 2000 W, wat zorgt voor een snelle opwarming en efficiënt gebruik voor diverse werkzaamheden.

Hoe stel ik de temperatuur in op de HG 20-600?

Gebruik de draaiknop (6) om de temperatuur continu aan te passen van 80 °C tot 600 °C, met 9 stappen aangegeven met cijfers 1 tot 9.

Welke luchtdebieten zijn beschikbaar?

Het luchtdebiet is instelbaar op 3 niveaus: 150, 300 en 500 l/min, te selecteren via de schuifschakelaar (4).

Kan ik dit pistool gebruiken om mijn haar te drogen?

Nee, dit heteluchtpistool is niet ontworpen voor het drogen van haar. Het is bedoeld voor technisch gebruik zoals het verwijderen van verf, solderen of het vormen van kunststoffen.

Welke accessoires zijn beschikbaar voor de HG 20-600?

Originele Metabo accessoires zoals mondstukken in verschillende vormen, een beschermbuis en een stoffilter (ref. 344199400) zijn verkrijgbaar. Raadpleeg de Metabo-catalogus.

Hoe reinig en onderhoud ik het apparaat?

Reinig regelmatig de luchtinlaat (3) om verstopping te voorkomen. Voor het HGS-model demonteer en reinig het fijnstoffilter. Gebruik alleen vervangingsfilters van Metabo.

Wat moet ik doen als het pistool tijdens gebruik stopt?

Dit kan komen door oververhitting. De thermische zekering onderbreekt de stroomtoevoer. Laat het apparaat afkoelen, controleer of de luchtafvoer niet geblokkeerd is en start opnieuw. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Is het veilig om het apparaat onbeheerd achter te laten terwijl het aan het opwarmen is?

Nee, laat het heteluchtpistool nooit onbeheerd achter terwijl het ingeschakeld is. Zet het na gebruik op de antislip steunvlakken en laat het afkoelen voordat u het opbergt.

Welke soorten kunststoffen kan ik met dit apparaat lassen?

Het pistool kan gangbare thermoplasten lassen, zoals PVC, polyethyleen, enz. Gebruik een geschikt mondstuk en voer een voorafgaande test uit.

Waar kan ik de volledige handleiding of reserveonderdelen vinden?

De volledige handleiding is te downloaden op de website van Metabo. Voor reserveonderdelen kunt u contact opnemen met uw dealer of kijk op www.metabo.com.

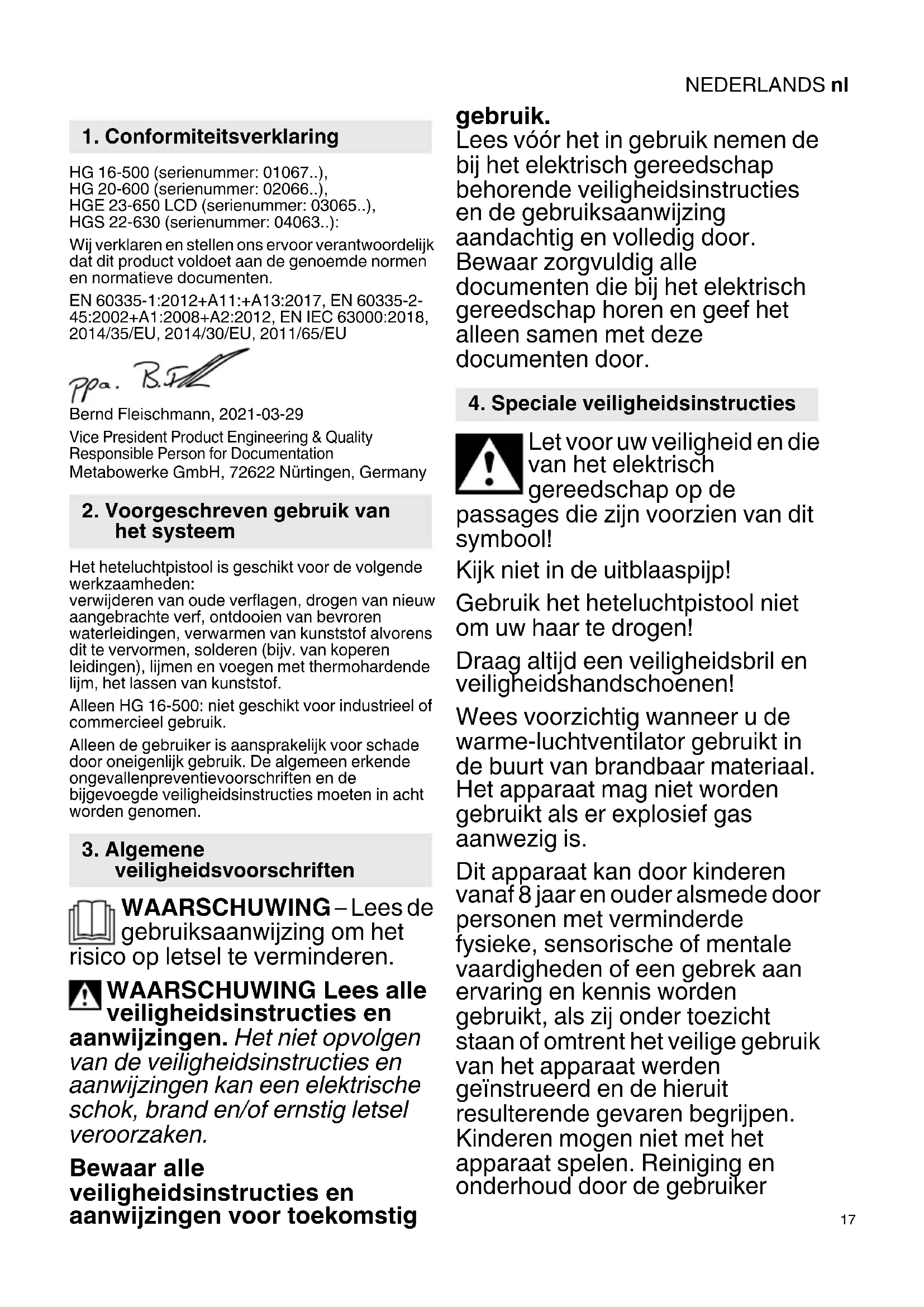

GEBRUIKSAANWIJZING HG 20600 METABO

1. Conformiteitsverklaring

HG 16-500 (serienummer: 01067..), HG 20-600 (serienummer: 02066..), HGE 23-650 LCD (serienummer: 03065..), HGS 22-630 (serienummer: 04063..):

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product voldoet aan de genoemde normen en normatieve documenten.

EN 60335-1:2012+A11: +A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Voorgeschreiben gebruik van het systeme

Het heteluchtpistol is geschikt voor de volgende werkzaamheden: verwijderen van oude verflagen, drogen van{nieuw aangebrachte verf, ontdooien van bevroren waterleidingen,verwarmen van kunststof alvorens dit te verrormen, solderen (bijv. van koperen ledingen), lijmen en voegen met thermohardende lijm, het lassen van kunststof.

Alleen HG 16-500: nicht geschickt voor industrieel of commercieel gebruik.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstrumenties要去en in acheit worden genomen.

3. Algemene veiligheidsvoorschriften

WAARSCHUWING – Lees de la gebruiksaanwijzing om het op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letselveroorzaken.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig

gebruik.

Lees voor het in gebruik nemen de bij het elektrisch gereedschap behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij het elektrisch gereedschap horen en geef het alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

Kijk nicht in de uitblaaspijp!

Gebruik het heteluchtpistol nicht om uw haar te drogen!

Draag.altijd eenveiligheidsbril enveiligheidshandschoenen!

Wees voorzichtig wonneer u de
warme-luchtventilator gebruikt in
de buurt van brandbaar materiaal.
Het apparaat mag nicht worden
gebruikt als er explosief gas
aanwezig is.

Dit apparaat kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of omtrent het veilige gebruik van het apparaat werden geinstrueerd en de hieruit resulterende bevaren begrijpen. Kinderen mooten Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker

NEDERLANDSnl

mogen nicht worden uitgevoerd door kinderen zonder toezicht.

Verbrandingsgevaar: Raak de heteuitblaaspijp Niet aan.

Gebruik elektrisch gereedschap nicht wanneer het vochtig is of u zich in een vochtige of natte omgeving befindt.

Wees voorzichtig wonneer u de apparaten gezruikt in de buurt van brandbaar materiaal. Richt het apparaat Niet gedurende langere tijd op bezelfde plek.

Warmte kan worden geleid maar brandaar materiaal dat afgedekt is.

Richt het heteluchtpistol nicht oplicht ontvlambaar materiaal!
Wanneer met het heteluchtpistol Niet zorgvuldig worden omgegaan, kan er brand ontstaan.

Laat het apparaat Niet onbeheerd awhile terwijl het in werkig is.

Wanneer het apparaat gedurende langereijd bij de hoogste temperatuur is gebruikt, moet alvorens het uit te schakelen de temperatuur omlaag worden gebracht. Hierdoor wordt de levensduur van de verwarming verlengd.

Plaats het apparaat na gebruik op de steunvlakken en LAST het afkoelen, voordat het worden opgeborgen!

Sla uw gereedschap veilig op.

Niet-gebrukt gereedschap dient te worden bewaard in een droge, afgesloten ruimte die ontogankelijk is voor kinderen.

Let op giftige gassen en het gevaar van ontsteking.

Bij de bewerking van kunststof, lak en soortgelijk materiaaal+kennen giftige gassen ontstaan. Let op brand- en ontstekingsgevaar.

Gebruik het heteluchtpistol alleen in een goed geventileerde ruimte! Adem geen vrijkomende dampen in!

Gebruik voor uw eigenveiligheid alleen accessoires of extra gereedschappen die in de handleiding worden vermeld of die door de fabrikant van het gereedschap worden aanbevolen of aangegeven. Door het gebruik van inzetgereedschappen of accessoires die nicht worden aanbevolen in de gebruiksaanwijzing of de catalogus kan persoonlijk letstel ontstaan.

5. Overzicht

Zie pagina 2.

1 Edelstalenuitblaaspijp

2 Afneembare veiligheidshuls (voor moeilijk toegankelijkeplaatsen)

3 Luchtinlaat (bij HGS... met fijnstofffilter)

4 Schuifschakelaar (aan-/uit-schakelaar/ regelschakelaar)

5 Antislip-steunvlakken (voer een kantelveilig en Niet-glijdend stationair gebruik)

6 Stelknop voor het instellen van de temperatuur*

7 Weergave* (voortemperatureur en hoeveelheid lucht)

8 Toetsen voor het instellen van de hoeveelheid lucht*

9 Programmakeuzetoets*

10 Joystick voor het instellen van temperatuur en hoeveelheid lucht*

• afhankelijk van de uitvoering/het model

6. Gebruik

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en frequente overeenkomen met de netspanning.

De afstand tot het te bewerken object hangt af van het materiaal en het beoogde doel van de

bewerking. Voer eerst een test UIT m.b.t.de luchtstroom en temperatuur! Met de als toebehoor verkrijgbare mondstkken (zie hoofdstuk 9.) kan de hete lucht precies op een punt of vlak worden gericht.

Wees voorzichtig bij het verwisselen van het mondstukken! Gevaar voor verbranding.

6.1 HG 16-500

Met de schuifschakelaar (4)kest u het apparaat aan- en uitschakelen en tussen 2 standen (voor luchtstroom en temperatuur) kiezen.

Stand 1: 300^ircC,240l / min

Stand 2: 500^ircC 450 l/min

6.2 HG 20-600

Met de schuifschakelaar (4) kurz u het apparaat aan- en uitschakelen en tussen 3 standen kiezen.

De hoeveelheid lucht varieert in de 3 standen (150/300/500 l/min).

Op stand 1 van de schuifschakelaar (4) bedraagt de temperatuur altijd 80^ircC (stand voor koude lucht). Gebruik de koudeluchtstand voor het drogen van verf en voor het afkoelen van een werkstuk of van het mondstuk wonneer een accessoire worden verrangen.

Op stand 2 en 3 van de schuifschakelaar (4) kan de temperatuur met de stelknop (6) traploos worden ingesteld.

De getallen 1 - 9 die op de stelknop staan vermeld, dieren hierbij ter orientatie. "1" betekent 80^ircC . "9" betekent 600^ircC (hoogste temperatuur).

6.3 HGE 23-650 LCD

Met de schuifschakelaar (4) kurz u het apparaat aan- en uitschakelen en tussen 2 standen kiezen.

Op stand 1 van de schuifschakelaar (4) bedraagt de temperatuur altijd 80^ircC (stand voor koude lucht). Gebruik de koudeluchtstand voor het drogen van verf en voor het afkoelen van een werkstuk of van het mondstuk wonneer een accessoire worden verrangen.

Op stand 2 van de schuifschakelaar (4) kan de temperatuur traploos worden ingesteld.

Temperatuur instellen:

Kort drukken van de joystick (10) waar links/rechts waar de ingestelde waarde in stappen van 10^ircC verhogen of verlagen. Het longer drukken van de joystick (10) verandert de waarde sneller.

Aanwijizing:

Wanner de gewenste temperatuur is ingesteld, heeft de ventilator (afhankelijk van de keuze van toerental/luchtstroom) enige seconden nodig om de ingestelde waarde te bereiken. Gedurende.Deze tijd knippert het ^ircC -symbool.

Na het uitschakelen van het heteluchtpistol blijft de最后一次 ingestelde waarde behouden.

Luchtstroom instellen:

Door het drukken op de toets (8) en het verzolgens kort drukken van de joystick (10) maar

links/rechts stelt u de hoeveelheid lucht of het luchttoerental in.

Programmawerking:

Standaard zich er vier programma's ingesteld voor de meest voorkomende werkzaamheden. Druk op de toets "P" voor programmawerking. Er verschijnt op het display voor programme 1. Door het verder drukken van de programmatoets komt u terecht bij de programma's 2, 3 en Wanner u de toets opnieuw indrukt, komt u terug in de normale werking.

Programma 1: Kunststof pijpen verrormen

Programma 2: Kunststof buizen lassen

Programma 3: Lak verwijderen

Programma 4: Zachtsolderen

(Technische gegevens zie hoofdstuk 12.)

Programma's wijzigen en opslaan:

De waarden van de vier programma's kennen worden gewijzigd en opgeslagen. Druk hiervoore eerst op de programmatoets "P", tot het te wijzigenerprogramma wordt getoond. Stel de gewenste luchtstroom en temperatuur in. Druk zo lang op de programmmatoets "P" voor het opslaan, totdat het symbol van het display verdwijnt (ca. 2 seconden). De ingevoerde waarden zijn nu in het programma opgeslagen.

Aanwijizing:

• Om van de programmawerking terug te keren maar de normale functies drukt u op de programmatoets (9), tot het programmasymbool in de weergave (7) is verdwenen.
• De standardinstellungen van de programme's vindt u in hoofdstuk 12.

6.4 HGS 22-630

Met de schuifschakelaar (4) kurz u het apparaat aan- en uitschakelen en tussen 2 standen kiezen.

De hoeveelheid lucht varieert in de 2 standen (Stand 1: 150-300 l/min, stand 2: 300-500 l/min).

Op stand 1 en 2 van de schuifschakelaar (4) kan de temperatuur met de stelknop (6) traploos worden ingesteld.

De getallen 1 - 9 die op de stelknop staan vermeld, dieren hierbij ter orientatie. "1" betekent 80^ircC . "9" betekent 630^ircC (hoogste temperatuur).

6.5 Gebruik als selbstandige eenheid

Wonneer u het heteluchtpistol als zelfstandige eenheid gelebruikt, dient u erop te letten dat het stevig op een schone ondergrond staat en Niet weg kan glijden.

Voor het gebruik als zelfstandige eenheid het heteluchtpistol op de antislip-steunvlakken (5) neerzetten.

7. Onderhoud

De luchtinlaat (3)要去 vrij় van vreemde objecten. Luchtinlaat (3) eventuele reinigen.

Bij HGS 22-630 de fijnstofffilter (3) voor het reinigen demonteren (zie afb., pagina 2). Vervang een

NEDERLANDSnl

versleten fijnstofffilter. Reservefilterset: bestelnr. 344199400.

8. Storingen verhelpen

Thermobescherming bij hittestuwing (alleen bij HGE 23-650 LCD):

Een thermoschakelaar schakelt de verwarming uit wanner de luchtuitstroom van de uitblaasopening te veel worden gehinder (hitnessuwing). De ventilator looptECHter door. Is de uitblaasopening wee vrij, dan schakelt de verwarming na korte tijd automatisch weer in. De thermoschakelaar kan ook na het uitschakelen van het apparaat reageren, zodat het na het opnieuw inschakelen langer dan normala duurt, voordat de temperatuur bij de uitblaasopening worden bereikt.

Thermische zekering bij overbelasting (voor alle apparaten):

De thermische zekering schakelt het apparaat bij overbelasting helemaaluit. Zie hoofdstuk Reparatie!

9. Toebehoren

Gebruik alleen originele Metabo-toebehoren.

Als u toebehoren wilt aanschaffen, doe dit dan bij uw leverancier.

Complet toebehorenprogramma, zie www.metabo.com of de catalogus.

10. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden uitgevoerd!

Een defecte stroomkabel mag alleen worden verrangen door een speciale, originele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: goof uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/

EGinzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

Luchttemperatuur: stand 1: .300 °C
stand 2: .500 °C

Hoeveelheid lucht: stand 0: .uit stand 1: 240 l/min stand 2: 450 l/min

Thermische beveiliging:alleen thermische zekering Gewicht 600 g (20.8 oz)

Geluidsdrukniveau: < 70 dB (A) Trilling: < 2,5m / s

HG 20-600

Vermogen: 2000 W

Luchttemperatuur: stand 1: 80°C
stand 2: 80-600°C
stand 3: 80-600°C

Hoeveelheid lucht: stand 0: uit
stand 1: 150 l/min
stand 2: 300 l/min
stand 3: 500 l/min

Temperatuurinstelling:traploos in 9 stappen per stelknop

Thermische beveiliging:alleen thermische zekering Gewicht 620 g (22.0 oz) Geluidsdrukniveau: < 70 dB A Trilling: < 2,5m / s

HGE 23-650 LCD

Vermogen: 2100 W (max 2300 W)

Luchttemperatuur: stand 1: 80 °C
stand 2: 80-650 °C

Ventilator: traploos regelbaar

Hoeveelheid lucht: stand 1: 150-250 l/min
stand 2: 150-500 l/min

Programma's: 1=250°C / ca.350 l/min
2=350°C / ca.400 l/min
3=450°C / ca.500 l/min
4=550°C / ca.400 l/min

Temperatuurweergave:LCD in stappen van 10^ircC Thermische beveiliging:ja

Luchttemperatuur: stand 1: 80-630 °C
stand 2: 80-630 °C

Hoeveelheid lucht: stand 0: ....uit stand 1: 150-300 l/min stand 2: 300-500 l/min

Temperatuur

installing: traploos in 9 stappen

per stelknop

Thermische beveiliging:alleen thermische zekering

Wijzigingen in het kader van technische

verbeteringen voorbehonden.

Meetgegevens volgens norm EN 60745.

Machine van beveiligingsklasse II

De vermelde technische gegevens zijn

tolerantiewaarden (overeenkomstig de betreffende geldige norm).
