Producttype	Heteluchtpistool
Merk	Metabo
Model	HGE 23650 LCD
Vermogen	2100 W (max 2300 W)
Temperatuurbereik	80 °C tot 650 °C (instelbaar in stappen van 10 °C)
Luchtdebiet	150 tot 500 l/min (continu instelbaar)
Weergave	LCD met stappen van 10 °C
Vooraf ingestelde programma's	4 programma's (buisvormen, lassen, lakverwijdering, zacht solderen)
Koude luchtfunctie	Ja (niveau 1 bij 80 °C)
Thermische beveiliging	Ja (thermische schakelaar en thermische zekering)
Gewicht	700 g
Geluidsdrukniveau	< 70 dB(A)
Trillingen	< 2,5 m/s²
Beschermingsklasse	II (dubbele isolatie)
Onderhoud	Reinig de luchtingang regelmatig
Veiligheid	Niet in de buis kijken, draag een veiligheidsbril en handschoenen, vermijd brandbare materialen
Onderdelen	Vervangingsfilters (ref. 344199400), speciale Metabo voedingskabel
Repareerbaarheid	Reparaties door een elektricien, neem contact op met de Metabo service

Veelgestelde vragen - HGE 23650 LCD METABO

Hoe stel ik de temperatuur in op de HGE 23650 LCD?

Gebruik de joystick om de temperatuur in stappen van 10 °C in te stellen. Een lange druk wijzigt de waarde sneller.

Wat is de functie van de programmamodus?

De programmamodus biedt 4 voorinstellingen voor veelvoorkomende taken: buisvormen, lassen, lakverwijdering en zacht solderen. U kunt ze ook aanpassen.

Kan ik dit pistool gebruiken om verf te verwijderen?

Ja, programma 3 is gewijd aan lakverwijdering. Stel de juiste temperatuur en luchtdebiet in.

Hoe reinig ik het apparaat?

Reinig regelmatig de luchtingang om verstopping te voorkomen. Voor het HGS-model demonteert u het fijnstoffilter en vervangt het indien nodig.

Wat moet ik doen als het apparaat tijdens gebruik stopt?

Controleer of de thermische beveiliging is geactiveerd door warmteophoping. Ontstop de luchtu itgang en laat afkoelen voordat u opnieuw start.

Is dit apparaat geschikt voor professioneel gebruik?

Ja, de HGE 23650 LCD is ontworpen voor intensief gebruik met een vermogen van 2300 W max en nauwkeurige instellingen.

Hoe vervang ik het mondstuk?

Wacht tot het mondstuk is afgekoeld en verwijder het voorzichtig. Gebruik originele Metabo accessoires voor de veiligheid.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril en werkhandschoenen. Richt de hete luchtstroom nooit op brandbare materialen of personen.

Hoe gebruik ik de koude luchtfunctie?

Selecteer niveau 1 van de schuifschakelaar voor een luchtstroom van 80 °C, ideaal om onderdelen te drogen of te koelen.

Waar vind ik onderdelen?

Neem contact op met uw Metabo-dealer of bezoek de website www.metabo.com om originele onderdelen zoals filters (ref. 344199400) te bestellen.

GEBRUIKSAANWIJZING HGE 23650 LCD METABO

nl Oorspronkelijke gebruiksaanwijzing 17

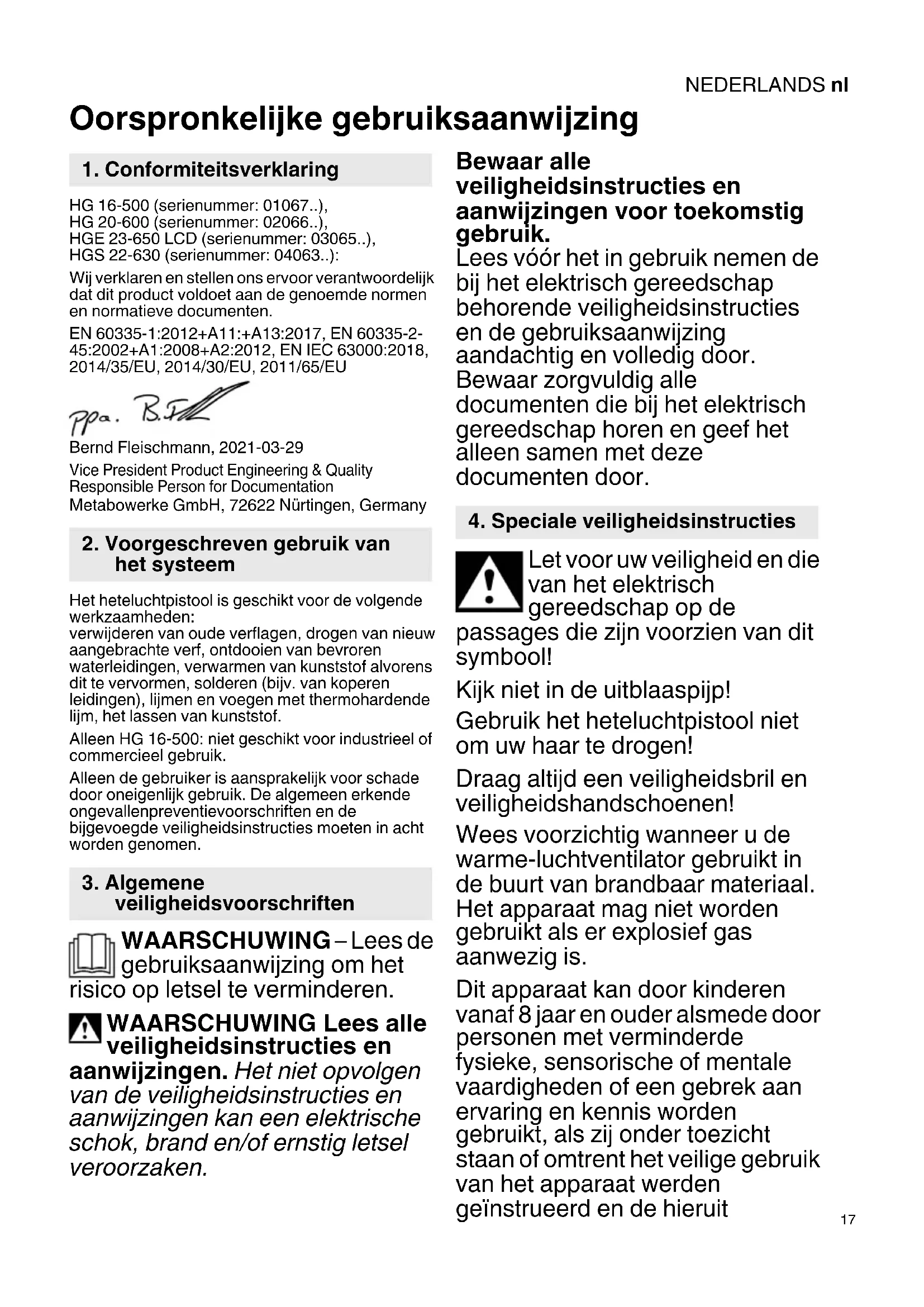

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

HG 16-500 (serienummer: 01067..),

HG 20-600 (serienummer: 02066..),

HGE 23-650 LCD (serienummer: 03065..),

HGS 22-630 (serienummer: 04063..):

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product voldoet aan de genoemde normen en normatieve documenten.

EN 60335-1:2012+A11:+A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Voorgeschreven gebruik van het systeem

Het heteluchtpistool is geschikt voor de volgende werkzaamheden:

verwijderen van oude verflagen, drogen van nieuw aangebrachte verf, ontdooien van bevroren waterleidingen, verwarmen van kunststof alvorens dit te vervormen, solderen (bijv. van koperen leidingen), lijmen en voegen met thermohardende lijm, het lassen van kunststof.

Alleen HG 16-500: niet geschikt voor industrieel of commercieel gebruik.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

3. Algemene veiligheidsvoorschriften

WAARSCHUWING – Lees de gebruiksaanwijzing om het op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Lees vóór het in gebruik nemen de bij het elektrisch gereedschap behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door.

Bewaar zorgvuldig alle documenten die bij het elektrisch gereedschap horen en geef het alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbool!

Kijk niet in de uitblaaspijp!

Gebruik het heteluchtpistool niet om uw haar te drogen!

Draag altijd een veiligheidsbril en veiligheidshandschoenen!

Wees voorzichtig wanneer u de warme-luchtventilator gebruikt in de buurt van brandbaar materiaal. Het apparaat mag niet worden gebruikt als er explosief gas aanwezig is.

Dit apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of omtrent het veilige gebruik van het apparaat werden geïinstrueerd en de hieruit

NEDERLANDSnl

resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

Verbrandingsgevaar: Raak de hete uitblaaspijp niet aan.

Gebruik elektrisch gereedschap niet wanneer het vochtig is of u zich in een vochtige of natte omgeving bevindt.

Wees voorzichtig wanneer u de apparaten gebruikt in de buurt van brandbaar materiaal. Richt het apparaat niet gedurende langere tijd op dezelfde plek.

Warmte kan worden geleid naar brandbaar materiaal dat afgedekt is.

Richt het heteluchtpistool niet op licht ontvlambaar materiaal! Wanneer met het heteluchtpistool niet zorgvuldig wordt omgegaan, kan er brand ontstaan.

Laat het apparaat niet onbeheerd achter terwijl het in werking is.

Wanneer het apparaat gedurende langere tijd bij de hoogste temperatuur is gebruikt, moet alvorens het uit te schakelen de temperatuur omlaag worden gebracht. Hierdoor wordt de levensduur van de verwarming verlengd.

Plaats het apparaat na gebruik op de steunvlakken en laat het afkoelen, voordat het wordt opgeborgen!

Sla uw gereedschap veilig op.

Niet-gebruikt gereedschap dient te worden bewaard in een droge, afgesloten ruimte die ontoegankelijk is voor kinderen.

Let op giftige gassen en het gevaar van ontsteking.

Bij de bewerking van kunststof, lak en soortgelijk materiaal kunnen giftige gassen ontstaan. Let op brand- en ontstekingsgevaar.

Gebruik het heteluchtpistool alleen in een goed geventileerde ruimte!

Adem geen vrijkomende dampen in!

Gebruik voor uw eigen veiligheid alleen accessoires of extra gereedschappen die in de handleiding worden vermeld of die door de fabrikant van het gereedschap worden aanbevolen of aangegeven. Door het gebruik van inzetgereedschappen of accessoires die niet worden aanbevolen in de gebruiksaanwijzing of de catalogus kan persoonlijk letstel ontstaan.

5. Overzicht

Zie pagina 2.

1 Edelstalen uitblaaspijp
2 Afneembare veiligheidshuls (voor moeilijk toegankelijke plaatsen)

3 Luchtinlaat (bij HGS... met fijnstofffilter)

4 Schuifschakelaar (aan-/uit-schakelaar/regelschakelaar)

5 Antislip-steunvlakken (voor een kantelveilig en niet-glijdend stationair gebruik)

6 Stelknop voor het instellen van de temperatuur*

7 Weergave* (voor temperatuur en hoeveelheid lucht)

8 Toetsen voor het instellen van de hoeveelheid lucht*

9 Programmakeuzetoets*

10 Joystick voor het instellen van temperatuur en hoeveelheid lucht*

* afhankelijk van de uitvoering/het model

6. Gebruik

Vergelijk vóór de ingebruikname of de op het typeplaatje aangegeven spanning en entie overeenkomen met de netspanning.

De afstand tot het te bewerken object hangt af van het materiaal en het beoogde doel van de erking. Voer eerst een test uit m.b.t. de stroom en temperatuur! Met de als toebehoor rijgbare mondstukken (zie hoofdstuk 9.) kan de lucht precies op een punt of vlak worden hht.

Wees voorzichtig bij het verwisselen van hete mondstukken! Gevaar voor verbranding.

6.1 HG 16-500

Met de schuifschakelaar (4) kunt u het apparaat aan- en uitschakelen en tussen 2 standen (voor luchtstroom en temperatuur) kiezen.

Stand 1: 300 °C, 240 l/min

Stand 2: 500 °C, 450 l/min

6.2 HG 20-600

Met de schuifschakelaar (4) kunt u het apparaat aan- en uitschakelen en tussen 3 standen kiezen.

De hoeveelheid lucht varieert in de 3 standen (150/300/500 l/min).

Op stand 1 van de schuifschakelaar (4) bedraagt de temperatuur altijd 80 °C (stand voor koude lucht). Gebruik de koudeluchtstand voor het drogen van verf en voor het afkoelen van een werkstuk of van het mondstuk wanneer een accessoire wordt vervangen.

Op stand 2 en 3 van de schuifschakelaar (4) kan de temperatuur met de stelknop (6) traploos worden ingesteld.

De getallen 1 - 9 die op de stelknop staan vermeld, dienen hierbij ter oriëntatie. "1" betekent 80 °C. "9" betekent 600 °C (hoogste temperatuur).

6.3 HGE 23-650 LCD

Met de schuifschakelaar (4) kunt u het apparaat aan- en uitschakelen en tussen 2 standen kiezen.

Op stand 1 van de schuifschakelaar (4) bedraagt de temperatuur altijd 80 °C (stand voor koude lucht). Gebruik de koudeluchtstand voor het drogen van verf en voor het afkoelen van een werkstuk of van het mondstuk wanneer een accessoire wordt vervangen.

Op stand 2 van de schuifschakelaar (4) kan de temperatuur traploos worden ingesteld.

Temperatuur instellen:

Kort drukken van de joystick (10) naar links/rechts laat de ingestelde waarde in stappen van 10 °C verhogen of verlagen. Het langer drukken van de joystick (10) verandert de waarde sneller.

Aanwijzing:

Wanneer de gewenste temperatuur is ingesteld, heeft de ventilator (afhankelijk van de keuze van toerental/luchtstroom) enige seconden nodig om de ingestelde waarde te bereiken. Gedurende deze tijd knippert het "°C"-symbool.

Na het uitschakelen van het heteluchtpistool blijft de laatst ingestelde waarde behouden.

Luchtstroom instellen:

Door het drukken op de toets (8) en het vervolgens kort drukken van de joystick (10) naar links/rechts stelt u de hoeveelheid lucht of het luchttoerental in.

Programmawerking:

Standaard zijn er vier programma's ingesteld voor de meest voorkomende werkzaamheden. Druk op de toets "P" voor programmawerking. Er verschijnt 1 op het display voor programma 1. Door het verder drukken van de programmatoets komt u terecht bij de programma's 2, 3 en . Wanneer u de toets opnieuw indrukt, komt u terug in de normale werking.

Programma 1: Kunststof pijpen vervormen

Programma 2: Kunststof buizen lassen

Programma 3: Lak verwijderen

Programma 4: Zachtsolderen

(Technische gegevens zie hoofdstuk 12.)

Programma's wijzigen en opslaan:

De waarden van de vier programma's kunnen worden gewijzigd en opgeslagen. Druk hiervoor eerst op de programmatoets "P", tot het te wijzigen programma wordt getoond. Stel de gewenste luchtstroom en temperatuur in. Druk zo lang op de programmatoets "P" voor het opslaan, totdat het symbool van het display verdwijnt (ca. 2 seconden). De ingevoerde waarden zijn nu in het programma opgeslagen.

Aanwijzing:

- Om van de programmawerking terug te keren naar de normale functies drukt u op de programmatoets (9), tot het programmasymbool in de weergave (7) is verdwenen.

- De standaardinstellingen van de programma's vindt u in hoofdstuk 12.

6.4 HGS 22-630

Met de schuifschakelaar (4) kunt u het apparaat aan- en uitschakelen en tussen 2 standen kiezen.

De hoeveelheid lucht varieert in de 2 standen (Stand 1: 150-300 l/min, stand 2: 300-500 l/min).

Op stand 1 en 2 van de schuifschakelaar (4) kan de temperatuur met de stelknop (6) traploos worden ingesteld.

De getallen 1 - 9 die op de stelknop staan vermeld, dienen hierbij ter oriëntatie. "1" betekent 80 °C. "9" betekent 630 °C (hoogste temperatuur).

6.5 Gebruik als zelfstandige eenheid

Wanneer u het heteluchtpistool als zelfstandige eenheid gebruikt, dient u erop te letten dat het stevig op een schone ondergrond staat en niet weg kan glijden.

Voor het gebruik als zelfstandige eenheid het heteluchtpistool op de antislip-steunvlakken (5) neerzetten.

NEDERLANDSnl

7. Onderhoud

De luchtinlaat (3) moet vrij zijn van vreemde objecten. Luchtinlaat (3) eventueel reinigen.

Bij HGS 22-630 de fijnstofffilter (3) voor het reinigen demonteren (zie afb., pagina 2). Vervang een versleten fijnstofffilter. Reservefilterset: bestelnr. 344199400.

8. Storingen verhelpen

Thermobescherming bij hittestuwing (alleen bij HGE 23-650 LCD):

Een thermoschakelaar schakelt de verwarming uit wanneer de luchtuitstroom van de uitblaasopening te veel wordt gehinderd (hittestuwing). De ventilator loopt echter door. Is de uitblaasopening weer vrij, dan schakelt de verwarming na korte tijd automatisch weer in. De thermoschakelaar kan ook na het uitschakelen van het apparaat reageren, zodat het na het opnieuw inschakelen langer dan normaal duurt, voordat de temperatuur bij de uitblaasopening wordt bereikt.

Thermische zekering bij overbelasting (voor alle apparaten):

De thermische zekering schakelt het apparaat bij overbelasting helemaal uit. Zie hoofdstuk Reparatie!

9. Toebehoren

Gebruik alleen originele Metabo-toebehoren.

Als u toebehoren wilt aanschaffen, doe dit dan bij uw leverancier.

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

10. Reparatie

Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende ricien worden uitgevoerd!

Een defecte stroomkabel mag alleen worden vervangen door een speciale, originele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil

mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Luchttemperatuur: stand 1: ....300 °C stand 2: ....500 °C

Hoeveelheid lucht: stand 0: ....uit stand 1: ....240 l/min stand 2: ....450 l/min

Thermische beveiliging: alleen thermische zekering Gewicht 600 g (20.8 oz)

Geluidsdrukniveau: < 70 dB (A) Trilling: < 2,5 m/s

HG 20-600

Vermogen: 2000 W

Luchttemperatuur: stand 1: ....80 °C stand 2: ....80-600 °C stand 3: ....80-600 °C

Hoeveelheid lucht: stand 0: ....... uit stand 1: .....150 l/min stand 2: .....300 l/min stand 3: .....500 l/min

Temperatuur- instelling: traploos in 9 stappen per stelknop

Thermische beveiliging: alleen thermische zekering Gewicht 620 g (22.0 oz)

Geluidsdrukniveau: < 70 dB (A) Trilling: < 2,5 m/s

HGE 23-650 LCD

Vermogen: 2100 W (max 2300 W)

Luchttemperatuur: stand 1: ....80 °C stand 2: ....80-650 °C

Ventilator: traploos regelbaar

Hoeveelheid lucht: stand 1: .....150-250 l/min stand 2: .....150-500 l/min

Programma's: 1=250°C / 📁 ca.350 l/min 2=350°C / 📁 ca.400 l/min 3=450°C / 📁 ca. 500 l/mir 4=550°C / 📁 ca. 400 l/mir

Temperatuurweergave: LCD in stappen van 10°C Thermische beveiliging: ja

Temperatuur- instelling: traploos in 9 stappen per stelknop

Thermische beveiliging: alleen thermische zekering Gewicht 650 g (23.0 oz) Geluidsdrukniveau: < 70 dB (A) Trilling: < 2,5 m/s

Wijzigingen in het kader van technische verbeteringen voorbehouden. Meetgegevens volgens norm EN 60745.

□ Machine van beveiligingsklasse II De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
