KÄYTTÖOHJE HGE 23650 LCD METABO

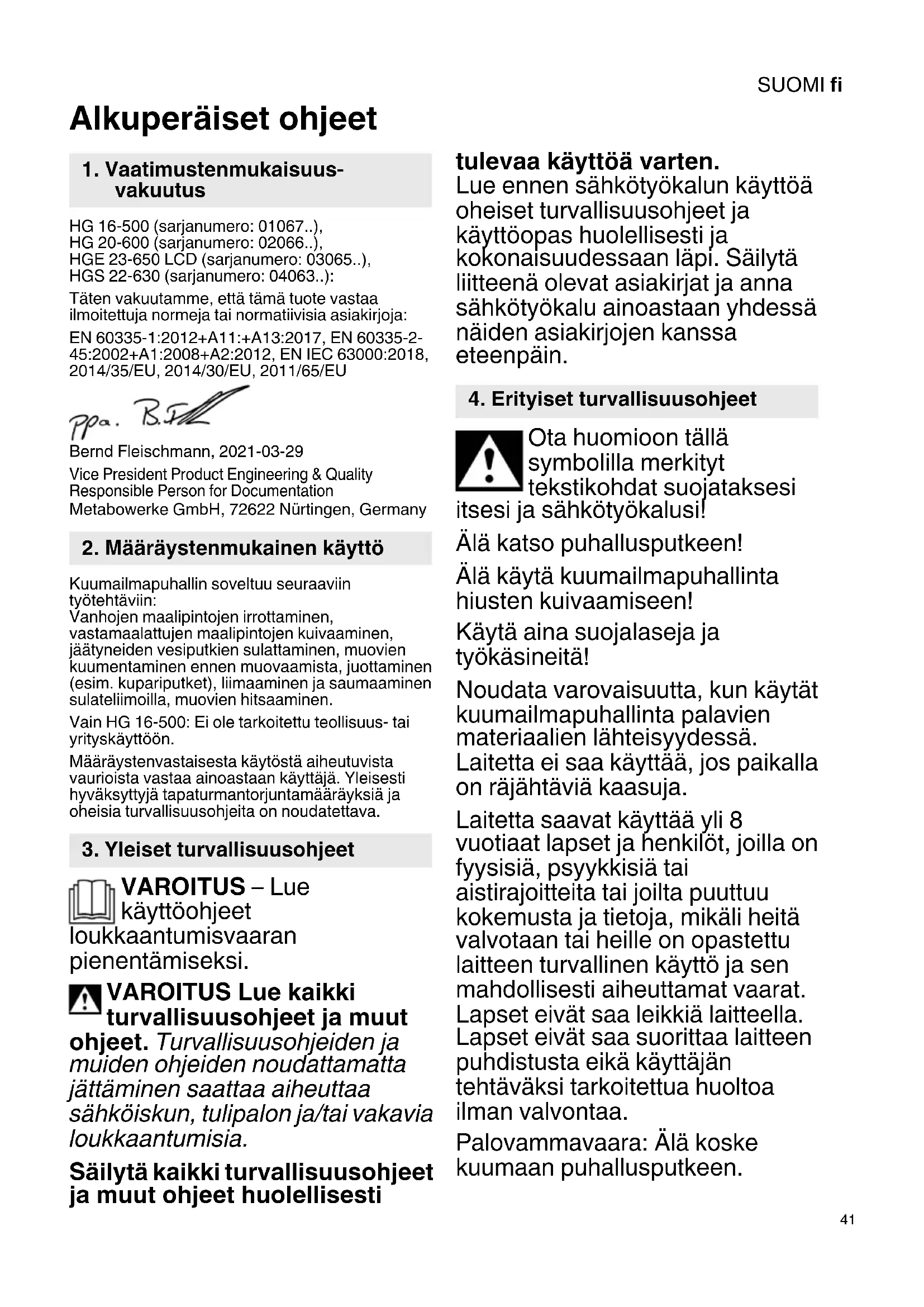

fi Alkuperäiset ohjeet 41

1. Vaatimustenmukaisuus-vakuutus

HG 16-500 (sarjanumero: 01067..), HG 20-600 (sarjanumero: 02066..), HGE 23-650 LCD (sarjanumero: 03065..), HGS 22-630 (sarjanumero: 04063..):

Täten vakuutamme, että tämä tuote vastaa ilmoitettuja normeja tai normatiivisia asiakirjoja: EN 60335-1:2012+A11:+A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Määräystenmukainen käyttö

Kuumailmapuhallin soveltuu seuraaviin työtehtäviin:

Vanhojen maalipintojen irrottaminen, vastamaalattujen maalipintojen kuivaaminen, jäätyneiden vesiputkien sulattaminen, muovien kuumentaminen ennen muovaamista, juottaminen (esim. kupariputket), liimaaminen ja saumaaminen sulateliimoilla, muovien hitsaaminen.

Vain HG 16-500: Ei ole tarkoitettu teollisuus- tai yrityskäyttöön.

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue käyttöohjeet

loukkaantumisvaaran pienentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti

tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

Älä katso puhallusputkeen!

Älä käytä kuumailmapuhallinta hiusten kuivaamiseen!

Käytä aina suojalaseja ja työkäsineitä!

Noudata varovaisuutta, kun käytät kuumailmapuhallinta palavien materiaalien lähteisyydessä. Laitetta ei saa käyttää, jos paikalla on räjähtäviä kaasuja.

Laitetta saavat käyttää yli 8 vuotiaat lapset ja henkilöt, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilta puuttuu kokemusta ja tietoja, mikäli heitä valvotaan tai heille on opastettu laitteen turvallinen käyttö ja sen mahdollisesti aiheuttamat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa laitteen puhdistusta eikä käyttäjän tehtäväksi tarkoitettua huoltoa ilman valvontaa.

Palovammavaara: Älä koske kuumaan puhallusputkeen.

SUOMIfi

Älä käytä sähkötyökalua kosteissa olosuhteissa eikä kosteassa tai märässä ympäristössä.

Ole varovainen käyttäessäsi laitteita palonarkojen materiaalien läheisyydessä. Älä kohdista liian pitkäksi aikaa yhteen ja samaan kohtaan.

Lämpö voi johtua palonarkoihin, piilossa oleviin materiaaleihin.

Älä kohdista kuumailmapuhallinta herkästi syttyviin materiaaleihin! Tulipalon vaara, jos et käsittele kuumailmapuhallinta riittävän varovaisesti.

Älä jätä laitetta ilman valvontaa niin kauan kuin se on toiminnassa.

Jos laitetta on käytetty pitemmän aikaa suurimmalla lämpötilalla, lämpötilaa tulee laskea ennen laitteen toiminnan katkaisemista. Tämä pidentää kuumennuslaitteen elinikää.

Kun lopetat laitteen käytön, aseta se aluspinnoilleen ja anna sen jäähtyä, ennen kuin laitat sen säilytyspaikkaansa!

Säilytä työkaluja turvallisessa paikassa.

Käyttämättömänä olevia työkaluja tulee säilyttää kuivassa ja suljetussa tilassa poissa lasten ulottuvilta.

Varo myrkyllisiä kaasuja ja syttymisvaaraa.

Muovien, maalien ja muiden vastaavien materiaalien käsittelyn yhteydessä voi syntyä myrkyllisiä kaasuja. Huomioi palo- ja syttymisvaara.

Käytä kuumailmapuhallinta vain hyvin tuuletetuissa tiloissa!

Älä hengitä materiaaleista syntyviä höyryjä!

Käytä oman turvallisuutesi vuoksi vain työkalun valmistajan suosittelemia tai ilmoittamia tarvikkeita ja lisälaitteita. Muiden kuin käyttöoppaassa tai tarvikeluettelossa suositeltujen käyttötarvikkeiden tai lisävarusteiden käyttö voi saattaa sinut onnettomuusvaaraan.

5. Yleiskuva

Katso sivu 2.

1 Jaloteräksinen puhallusputki
2 Irrotettava suojaputki (vaikeapääsyisiä kohtia varten)
3 Ilmanottoaukko (mallissa HGS... hienopölysuodattimella)
4 Käyttökytkin (katkaisin/porraskytkin)
5 Luistamattomat aluspinnat (estävät kaatumisen ja luistamisen kiinteäasenteisessa käytössä)
6 Lämpötilan säätöpyörä*
7 Näyttö* (lämpötilalle ja ilmamäärälle)
8 Ilmamäärän säätönäppäin*
9 Ohjelman valintanäppäin*
10 Ohjaussauva lämpötilan ja ilmamäärän säätöön*
* varustelukohtainen/mallikohtainen

6. Käyttö

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Etäisyys työstökohteeseen määräytyy materiaalista ja halutusta työstötavasta. Tee aina ensin testi ilmamäärän ja lämpötilan suhteen! Lisätarvikkeena saatavilla kytkettävillä suuttimilla (katso luku 9.) kuuman ilman saa suunnattua tarkasti haluttuun pisteeseen tai pintaan.

Ole varovainen vaihtaessasi kuumia suuttimia! Palovammojen vaara.

6.1 HG 16-500

Käyttökytkimellä (4) voit kytkeä koneen päälle ja pois ja valita 2 eri ilmamäärä- ja lämpötilatason välillä.

Taso 1: 300 °C, 240 l/min

Taso 2: 500 °C, 450 l/min

6.2 HG 20-600

Käyttökytkimellä (4) voit kytkeä laitteen päälle ja pois ja valita 3 eri tason välillä.

Ilmamäärä vaihtelee 3 tason puitteissa (150/300/500 l/min).

Käyttökytkimen (4) ollessa tasossa 1 lämpötila on aina 80 °C (kylmän ilman taso). Käytä kylmän ilman tasoa maalipinnan kuivaamiseen, työkappaleiden jäähdyttämiseen tai suuttimen jäähdyttämiseksi ennen lisätarvikkeen vaihtamista.

Käyttökytkimen (4) ollessa tasossa 2 ja 3 lämpötila voidaan säätää portaattomasti säätöpyörästä (6).

Säätöpyörässä olevat numerot 1 - 9 toimivat asetusapuna. "1" tarkoittaa 80 °C. "9" tarkoittaa 600 °C (maksimilämpötila).

6.3 HGE 23-650 LCD

Käyttökytkimellä (4) voit kytkeä laitteen päälle ja pois ja valita 2 eri tason välillä.

Käyttökytkimen (4) ollessa tasossa 1 lämpötila on aina 80 °C (kylmän ilman taso). Käytä kylmän ilman tasoa maalipinnan kuivaamiseen, työkappaleiden jäähdyttämiseen tai suuttimen jäähdyttämiseksi ennen lisätarvikkeen vaihtamista.

Käyttökytkimen (4) ollessa tasossa 2 lämpötila ja ilmamäärä voidaan säätää.

Lämpötilan säätö:

Lyhyt ohjaussauvan (10) painallus suurentaa tai pienentää säädettyä arvoa 10 °-askelin.

Ohjaussauvan (10) pidempi painallus muuttaa arvoa nopeammin.

Huomautuksia:

Kun haluttu lämpötila on säädetty, puhallin tarvitsee (riippuen valitusta kierrosluvusta/ilmamäärästä) muutaman sekunnin saavuttaakseen asetetun arvon. Tänä aikana "°C"-merkki vilkkuu.

Kuumailmapuhaltimen sammuttamisen jälkeen viimeksi asetettu arvo jää voimaan.

Ilmamäärän säätö:

Näppäintä (8) painamalla ja sen jälkeen ohjaussauvan (10) lyhyellä painalluksella oikealle/vasemmalle säädät ilmamäärää ja tuulettimen kierrosluvun.

Ohjelmakäyttö:

Tehtaan taholta on säädetty neljä ohjelmaa yleisimpiin töihin. Paina näppäintä "P" ohjelmakäyttöä varten. Näytölle ilmestyy 1 ohjelmalle 1. Painamalla ohjelmanäppäintä edelleen pääset ohjelmiin 2 ja3. Palnamalla uudelleen pääset takaisin normaalikäytölle.

Ohjelma 1: Muoviputkien muotoilu

Ohjelma 2: Muoviputkien hitsaus

Ohjelma 3: Maalin irrotus

Ohjelma 4: Pehmeäjuotto

(Tekniset tiedot katso luku 12.)

Ohjelmien muuttaminen ja tallennus:

Voit muuttaa näiden neljän ohjelman arvoja ja tallentaa muutokset muistiin. Paina tätä varten ensin ohjelmanäppäintä "P", kunnes muutettava ohjelma tulee näyttöön. Säädä haluamasi ilmamäärä ja lämpötila. Tallentaaksesi tiedot paina

ohjelmapainiketta "P" niin kauan, kunnes merkki → sammuu näytöltä (noin 2 sekuntia). Syötetyt arvot on sitten tallennettu ohjelmaan.

Ohje:

• Kun haluat palata ohjelmakäytöstä normaalitoimintaan, paina ohjelmanäppäintä (9), kunnes ohjelmatunnus häviää näytöstä (7).
• Ohjelmien tehdasasetukset ovat luvussa 12.

6.4 HGS 22-630

Käyttökytkimellä (4) voit kytkeä laitteen päälle ja pois ja valita 2 eri tason välillä.

Ilmamäärä vaihtelee 2 tason puitteissa (Taso 1: 150-300 l/min, taso 2: 300-500 l/min).

Käyttökytkimen (4) ollessa tasossa 1 ja 2 lämpötila voidaan säätää portaattomasti säätöpyörästä (6).

Säätöpyörässä olevat numerot 1 - 9 toimivat asetusapuna. "1" tarkoittaa 80 °C. "9" tarkoittaa 630 °C (maksimilämpötila).

6.5 Kiinteäasenteinen käyttö

Kun käytät kuumailmapuhallinta kiinteäasenteisesti, huolehdi siitä, että alusta on tukeva, luistamaton ja puhdas.

Aseta kiinteäasenteista käyttöä varten kuumailmapuhallin luisumattomien aluspintojensa (5) varaan.

7. Huolto

Ilmanottoaukon (3) on oltava puhdas vierasesineistä. Puhdista ilmanottoaukko (3) tarvittaessa.

Malissa HGS 22-630 hienopölysuodatin (3) on purettava puhdistusta varten (katso kuva, sivu 2). Korvaa kuluneet hienopölysuodattimet uusilla. Varasuodatinsetti: tilausnro 344199400.

8. Häiriöiden korjaus

Lämpösuoja ylikuumentuessa (vain mallissa HGE 23-650 LCD):

Lämpösuoja katkaisee kuumennuksen, jos puhallusaukon ilmavirtausta estetään liikaa (ylikuumeneminen). Puhallin jatkaa kuitenkin toimintaansa. Kun puhallusaukko on jälleen vapaa, kuumennus kytkeytyy hetken kuluttua automaattisesti jälleen päälle. Lämpösuoja voi laueta toimintaan myös laitteen toiminnan katkaisun jälkeen, niin että uudelleenkytkennän jälkeen puhallusaukon lämpötilan saavuttaminen voi kestää normaalia kauemmin.

Lämpösulake ylikuormituksessa (kaikissa laitteissa):

Lämpösulake katkaisee laitteen toiminnan täydellisesti ylikuormitustapauksessa. Katso luku Korjaus!

9. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita.

SUOMIfi

Mikäli tarvitset lisätarvikkeita, käänny myyjäsi puoleen.

Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

10. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Viallisen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäiseen Metabon verkkoliitäntäjohtoon, joka on saatavilla Metabon huollosta.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

11. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

12. Tekniset tiedot

HG 16-500

Teho: 1600 W

Ilmanlämpötila: Taso 1: 300 °C

Taso 2: 500 °C

Ilmamäärä: Taso 0: ......Pois päältä

Taso 1: 240 l/min

Taso 2: 450 l/min

Lämpösuoja: Vain lämpösulake

Paino 600 g (20.8 oz)

Äänenpainetaso: < 70 dB (A)

Värähtely: < 2,5 m/s

HG 20-600

Teho: 2000 W

Ilmanlämpötila: Taso 1: 80 °C

Taso 2: 80–600 °C

Taso 3: 80–600 °C

Ilmamäärä: Taso 0: ...... Pois päältä

Taso 1: .....150 l/min

Taso 2: ....300 l/min

Taso 3: .....500 l/min

Lämpötilan

säätö: Portaattomasti 9-jaksoisesti

säätöpyörällä

Lämpösuoja: Vain lämpösulake

Paino 620 g (22.0 oz)

Äänenpainetaso: < 70 dB (A)

Värähtely: < 2,5 m/s

HGE 23-650 LCD

Teho: 2100 W (max 2300 W)

Ilmanlämpötila: Taso 1: 80 °C

Taso 2: 80–650 °C

Puhallin: Portaattomasti säädettävä

Ilmamäärä: Taso 1: ...... 150–250 l/min

Lämpötilanäyttö: LCD 10 °C-askelin

Lämpösuoja: Kyllä

Paino 700 g (24.2 oz)

Äänenpainetaso: < 70 dB (A)

Värähtely: < 2,5 m/s ^2

HGS 22-630

Teho: 2100 W (max 2200 W)

Ilmanlämpötila: Taso 1: 80–630 °C

Taso 2: 80–630 °C

Ilmamäärä: Taso 0: ......Pois päältä

Taso 1: ..... 150–300 l/min

Taso 2: .....300–500 l/min

Lämpötilan

säätö: Portaattomasti 9-jaksoisesti säätöpyörällä

Lämpösuoja: Vain lämpösulake

Paino 650 g (23.0 oz)

Äänenpainetaso: < 70 dB (A)

Värähtely: < 2,5 m/s ^2

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Mittausarvot ilmoitettu EN 60745 mukaan.

□ Suojausluokan II kone

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
