KÄYTTÖOHJE HGS 22630 METABO

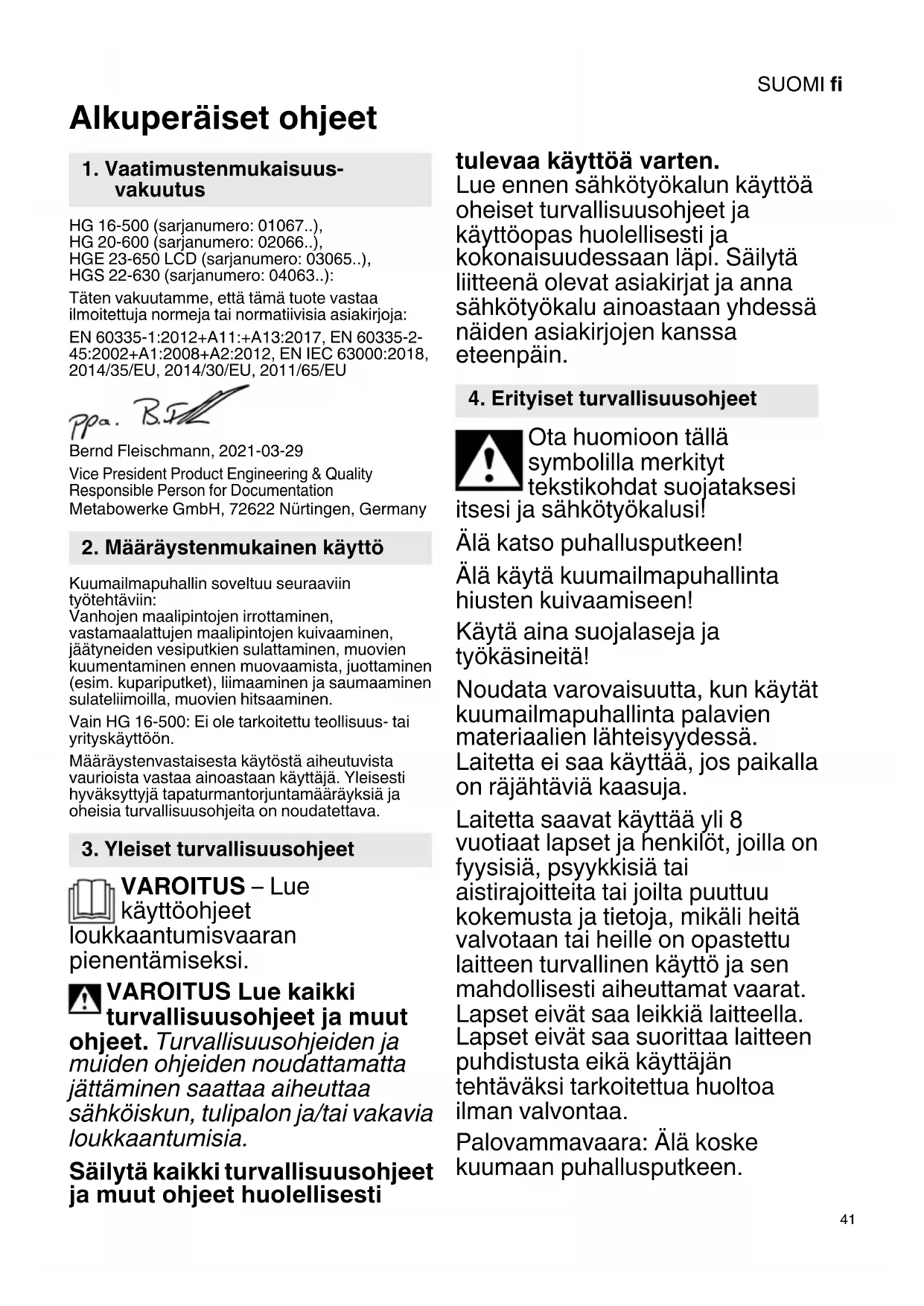

Alkuperäiset ohjeet HG 16-500 (sarjanumero: 01067..), HG 20-600 (sarjanumero: 02066..), HGE 23-650 LCD (sarjanumero: 03065..), HGS 22-630 (sarjanumero: 04063..): Täten vakuutamme, että tämä tuote vastaa ilmoitettuja normeja tai normatiivisia asiakirjoja: EN 60335-1:2012+A11:+A13:2017, EN 60335-2- 45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU Bernd Fleischmann, 2021-03-29 Vice President Product Engineering & Quality Responsible Person for Documentation Metabowerke GmbH, 72622 Nürtingen, Germany Kuumailmapuhallin soveltuu seuraaviin työtehtäviin: Vanhojen maalipintojen irrottaminen, vastamaalattujen maalipintojen kuivaaminen, jäätyneiden vesiputkien sulattaminen, muovien kuumentaminen ennen muovaamista, juottaminen (esim. kupariputket), liimaaminen ja saumaaminen sulateliimoilla, muovien hitsaaminen. Vain HG 16-500: Ei ole tarkoitettu teollisuus- tai yrityskäyttöön. Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. VAROITUS – Lue käyttöohjeet loukkaantumisvaaran pienentämiseksi. VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi! Älä katso puhallusputkeen! Älä käytä kuumailmapuhallinta hiusten kuivaamiseen! Käytä aina suojalaseja ja työkäsineitä! Noudata varovaisuutta, kun käytät kuumailmapuhallinta palavien materiaalien lähteisyydessä. Laitetta ei saa käyttää, jos paikalla on räjähtäviä kaasuja. Laitetta saavat käyttää yli 8 vuotiaat lapset ja henkilöt, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilta puuttuu kokemusta ja tietoja, mikäli heitä valvotaan tai heille on opastettu laitteen turvallinen käyttö ja sen mahdollisesti aiheuttamat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa laitteen puhdistusta eikä käyttäjän tehtäväksi tarkoitettua huoltoa ilman valvontaa. Palovammavaara: Älä koske kuumaan puhallusputkeen.

1. Vaatimustenmukaisuus-

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMIfi

Älä käytä sähkötyökalua kosteissa olosuhteissa eikä kosteassa tai märässä ympäristössä. Ole varovainen käyttäessäsi laitteita palonarkojen materiaalien läheisyydessä. Älä kohdista liian pitkäksi aikaa yhteen ja samaan kohtaan. Lämpö voi johtua palonarkoihin, piilossa oleviin materiaaleihin. Älä kohdista kuumailmapuhallinta herkästi syttyviin materiaaleihin! Tulipalon vaara, jos et käsittele kuumailmapuhallinta riittävän varovaisesti. Älä jätä laitetta ilman valvontaa niin kauan kuin se on toiminnassa. Jos laitetta on käytetty pitemmän aikaa suurimmalla lämpötilalla, lämpötilaa tulee laskea ennen laitteen toiminnan katkaisemista. Tämä pidentää kuumennuslaitteen elinikää. Kun lopetat laitteen käytön, aseta se aluspinnoilleen ja anna sen jäähtyä, ennen kuin laitat sen säilytyspaikkaansa! Säilytä työkaluja turvallisessa paikassa. Käyttämättömänä olevia työkaluja tulee säilyttää kuivassa ja suljetussa tilassa poissa lasten ulottuvilta. Varo myrkyllisiä kaasuja ja syttymisvaaraa. Muovien, maalien ja muiden vastaavien materiaalien käsittelyn yhteydessä voi syntyä myrkyllisiä kaasuja. Huomioi palo- ja syttymisvaara. Käytä kuumailmapuhallinta vain hyvin tuuletetuissa tiloissa! Älä hengitä materiaaleista syntyviä höyryjä! Käytä oman turvallisuutesi vuoksi vain työkalun valmistajan suosittelemia tai ilmoittamia tarvikkeita ja lisälaitteita. Muiden kuin käyttöoppaassa tai tarvikeluettelossa suositeltujen käyttötarvikkeiden tai lisävarusteiden käyttö voi saattaa sinut onnettomuusvaaraan. Katso sivu 2. 1 Jaloteräksinen puhallusputki 2 Irrotettava suojaputki (vaikeapääsyisiä kohtia varten) 3 Ilmanottoaukko (mallissa HGS... hienopölysuodattimella) 4 Käyttökytkin (katkaisin/porraskytkin) 5 Luistamattomat aluspinnat (estävät kaatumisen ja luistamisen kiinteäasenteisessa käytössä) 6 Lämpötilan säätöpyörä* 7 Näyttö* (lämpötilalle ja ilmamäärälle) 8 Ilmamäärän säätönäppäin* 9 Ohjelman valintanäppäin* 10 Ohjaussauva lämpötilan ja ilmamäärän säätöön*

• varustelukohtainen/mallikohtainen Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja. Etäisyys työstökohteeseen määräytyy materiaalista ja halutusta työstötavasta. Tee aina ensin testi ilmamäärän ja lämpötilan suhteen! Lisätarvikkeena saatavilla kytkettävillä suuttimilla (katso luku 9.) kuuman ilman saa suunnattua tarkasti haluttuun pisteeseen tai pintaan. Ole varovainen vaihtaessasi kuumia suuttimia! Palovammojen vaara.

Käyttökytkimellä (4) voit kytkeä koneen päälle ja pois ja valita 2 eri ilmamäärä- ja lämpötilatason välillä. Taso 1: 300 °C, 240 l/min Taso 2: 500 °C, 450 l/min

Käyttökytkimellä (4) voit kytkeä laitteen päälle ja pois ja valita 3 eri tason välillä. Ilmamäärä vaihtelee 3 tason puitteissa (150/300/500 l/min). Käyttökytkimen (4) ollessa tasossa 1 lämpötila on aina 80 °C (kylmän ilman taso). Käytä kylmän ilman tasoa maalipinnan kuivaamiseen, työkappaleiden jäähdyttämiseen tai suuttimen jäähdyttämiseksi ennen lisätarvikkeen vaihtamista. Käyttökytkimen (4) ollessa tasossa 2 ja 3 lämpötila voidaan säätää portaattomasti säätöpyörästä (6). Säätöpyörässä olevat numerot 1 - 9 toimivat asetusapuna. ”1” tarkoittaa 80 °C. ”9” tarkoittaa 600 °C (maksimilämpötila).

Käyttökytkimellä (4) voit kytkeä laitteen päälle ja pois ja valita 2 eri tason välillä. Käyttökytkimen (4) ollessa tasossa 1 lämpötila on aina 80 °C (kylmän ilman taso). Käytä kylmän ilman tasoa maalipinnan kuivaamiseen, työkappaleiden jäähdyttämiseen tai suuttimen jäähdyttämiseksi ennen lisätarvikkeen vaihtamista. Käyttökytkimen (4) ollessa tasossa 2 lämpötila ja ilmamäärä voidaan säätää. Lämpötilan säätö: Lyhyt ohjaussauvan (10) painallus suurentaa tai pienentää säädettyä arvoa 10 °-askelin. Ohjaussauvan (10) pidempi painallus muuttaa arvoa nopeammin. Huomautuksia: Kun haluttu lämpötila on säädetty, puhallin tarvitsee (riippuen valitusta kierrosluvusta/ilmamäärästä) muutaman sekunnin saavuttaakseen asetetun arvon. Tänä aikana ”°C”-merkki vilkkuu. Kuumailmapuhaltimen sammuttamisen jälkeen viimeksi asetettu arvo jää voimaan. Ilmamäärän säätö: Näppäintä (8) painamalla ja sen jälkeen ohjaussauvan (10) lyhyellä painalluksella oikealle/ vasemmalle säädät ilmamäärää ja tuulettimen kierrosluvun. Ohjelmakäyttö: Tehtaan taholta on säädetty neljä ohjelmaa yleisimpiin töihin. Paina näppäintä ”P” ohjelmakäyttöä varten. Näytölle ilmestyy ohjelmalle 1. Painamalla ohjelmanäppäintä edelleen pääset ohjelmiin , ja . Painamalla uudelleen pääset takaisin normaalikäytölle. Ohjelma 1: Muoviputkien muotoilu Ohjelma 2: Muoviputkien hitsaus Ohjelma 3: Maalin irrotus Ohjelma 4: Pehmeäjuotto (Tekniset tiedot katso luku 12.) Ohjelmien muuttaminen ja tallennus: Voit muuttaa näiden neljän ohjelman arvoja ja tallentaa muutokset muistiin. Paina tätä varten ensin ohjelmanäppäintä ”P”, kunnes muutettava ohjelma tulee näyttöön. Säädä haluamasi ilmamäärä ja lämpötila. Tallentaaksesi tiedot paina ohjelmapainiketta ”P” niin kauan, kunnes merkki sammuu näytöltä (noin 2 sekuntia). Syötetyt arvot on sitten tallennettu ohjelmaan. Ohje: - Kun haluat palata ohjelmakäytöstä normaalitoimintaan, paina ohjelmanäppäintä (9), kunnes ohjelmatunnus häviää näytöstä (7). - Ohjelmien tehdasasetukset ovat luvussa 12.

Käyttökytkimellä (4) voit kytkeä laitteen päälle ja pois ja valita 2 eri tason välillä. Ilmamäärä vaihtelee 2 tason puitteissa (Taso 1: 150-300 l/min, taso 2: 300-500 l/min). Käyttökytkimen (4) ollessa tasossa 1 ja 2 lämpötila voidaan säätää portaattomasti säätöpyörästä (6). Säätöpyörässä olevat numerot 1 - 9 toimivat asetusapuna. ”1” tarkoittaa 80 °C. ”9” tarkoittaa 630 °C (maksimilämpötila).

6.5 Kiinteäasenteinen käyttö

Kun käytät kuumailmapuhallinta kiinteäasenteisesti, huolehdi siitä, että alusta on tukeva, luistamaton ja puhdas. Aseta kiinteäasenteista käyttöä varten kuumailmapuhallin luisumattomien aluspintojensa (5) varaan. Ilmanottoaukon (3) on oltava puhdas vierasesineistä. Puhdista ilmanottoaukko (3) tarvittaessa. Mallissa HGS 22-630 hienopölysuodatin (3) on purettava puhdistusta varten (katso kuva, sivu 2). Korvaa kuluneet hienopölysuodattimet uusilla. Varasuodatinsetti: tilausnro 344199400. Lämpösuoja ylikuumentuessa (vain mallissa HGE 23-650 LCD): Lämpösuoja katkaisee kuumennuksen, jos puhallusaukon ilmavirtausta estetään liikaa (ylikuumeneminen). Puhallin jatkaa kuitenkin toimintaansa. Kun puhallusaukko on jälleen vapaa, kuumennus kytkeytyy hetken kuluttua automaattisesti jälleen päälle. Lämpösuoja voi laueta toimintaan myös laitteen toiminnan katkaisun jälkeen, niin että uudelleenkytkennän jälkeen puhallusaukon lämpötilan saavuttaminen voi kestää normaalia kauemmin. Lämpösulake ylikuormituksessa (kaikissa laitteissa): Lämpösulake katkaisee laitteen toiminnan täydellisesti ylikuormitustapauksessa. Katso luku Korjaus! Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita.

8. Häiriöiden korjaus

9. LisätarvikkeetSUOMIfi

• Mikäli tarvitset lisätarvikkeita, käänny myyjäsi puoleen. Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Viallisen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäiseen Metabon verkkoliitäntäjohtoon, joka on saatavilla Metabon huollosta. Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elekt- roniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erik- seen ja toimitettava ympäristöä säästävään kierrä- tykseen. HG 16-500 Teho: 1600 W Ilmanlämpötila: Taso 1: p. 300
• °C Taso 2: °C Ilmamäärä: Taso 0: p. 500
• Pois päältä Taso 1: p. 240
• l/min Taso 2: l/min Lämpösuoja: Vain lämpösulake Paino 600 g (20.8 oz) Äänenpainetaso: < 70 dB (A) Värähtely: < 2,5 m/s p. 450

• HG 20-600 Teho: 2000 W Ilmanlämpötila: Taso 1: p. 80
• °C Taso 2: p. 80
• –600 °C Taso 3: –600 °C Ilmamäärä: Taso 0: p. 80
• Pois päältä Taso 1: p. 150
• l/min Taso 2: p. 300
• l/min Taso 3: l/min Lämpötilan säätö: Portaattomasti 9-jaksoisesti säätöpyörällä Lämpösuoja: Vain lämpösulake Paino 620 g (22.0 oz) Äänenpainetaso: < 70 dB (A) Värähtely: < 2,5 m/s p. 500

• Teho: 2100 W (max 2300 W) Ilmanlämpötila: Taso 1: p. 80
• °C Taso 2: p. 80
• –650 °C Puhallin: Portaattomasti säädettävä Ilmamäärä: Taso 1: p. 150
• –250 l/min Taso 2: –500 l/min Ohjelmat: 1=250°C / n. 350 l/min 2=350°C / n. 400 l/min 3=450°C / n. 500 l/min 4=550°C / n. 400 l/min Lämpötilanäyttö: LCD 10 °C-askelin Lämpösuoja: Kyllä Paino 700 g (24.2 oz) Äänenpainetaso: < 70 dB (A) Värähtely: < 2,5 m/s p. 150

• HGS 22-630 Teho: 2100 W (max 2200 W) Ilmanlämpötila: Taso 1: p. 80
• –630 °C Taso 2: –630 °C Ilmamäärä: Taso 0: p. 80
• Pois päältä Taso 1: p. 150
• –300 l/min Taso 2: –500 l/min Lämpötilan säätö: Portaattomasti 9-jaksoisesti säätöpyörällä Lämpösuoja: Vain lämpösulake Paino 650 g (23.0 oz) Äänenpainetaso: < 70 dB (A) Värähtely: < 2,5 m/s p. 300

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen. Mittausarvot ilmoitettu EN 60745 mukaan. Suojausluokan II kone Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
