Tuotetyyppi	Langaton lämpöpistooli
Merkki	Metabo
Malli	HG 18 LTX 500
Virtalähde	Li-Ion 18 V akku (CAS-järjestelmä)
Lämpötila taso 1	300 °C
Lämpötila taso 2	500 °C
Ilmavirta taso 1	200 l/min
Ilmavirta taso 2	160 l/min
Paino	686 g
Lämpösuojaus	Lämpösulake
Äänenpainetaso	< 70 dB(A)
Tärinä	< 2,5 m/s²
Suositeltava akkukapasiteetti	4,0 Ah ja enemmän (LiHD)
Käyttölämpötila	-20 °C - 50 °C
Varastointilämpötila	0 °C - 30 °C
Pääasialliset käyttötarkoitukset	Maalinpoisto, kuivaus, sulatus, muovien muovaus, juottaminen, liimaus, hitsaus
Huolto	Puhdista ilmanotto; irrota akku ennen huoltoa
Turvallisuus	Suojalasit, käsineet; älä suuntaa ihmisiin tai eläimiin
Mukana tulevat tarvikkeet	Irrotettava suojaputki, akku ei sisälly
Takuu	Katso valmistajalta

Usein kysytyt kysymykset - HG 18 LTX 500 METABO

Mitkä ovat Metabo HG 18 LTX 500:n kaksi lämpötila-aluetta?

Lämpöpistooli tarjoaa kaksi tasoa: taso 1 300 °C ilmavirralla 200 l/min ja taso 2 500 °C ilmavirralla 160 l/min.

Mitä akkua käyttää Metabo HG 18 LTX 500:n kanssa?

Käytä Metabo- tai CAS Li-Ion 18 V akkuja, mieluiten kapasiteetiltaan 4,0 Ah tai enemmän (LiHD) parhaan käyttöajan saavuttamiseksi.

Kuinka lämpötilaa vaihdetaan laitteessa?

Lämpötila säädetään kahvassa olevalla säätönupilla (10). Paina liipaisinta (5) käynnistääksesi, käännä nuppia vaihtaaksesi tasolta 1 tasolle 2.

Voinko käyttää lämpöpistoolia hiusten kuivaamiseen?

Ei, on ehdottomasti kiellettyä käyttää kuumailmapuhallinta hiusten kuivaamiseen. Se aiheuttaisi palovammojen ja tulipalon vaaran.

Mitä tarvikkeita on saatavilla tähän malliin?

Voit käyttää erityisiä suuttimia kuumailman ohjaamiseen sekä eri kapasiteetin akkuja (viite 625367000 4,0 Ah, 625368000 5,5 Ah) ja latureita ASC 55, ASC 145 jne. Katso Metabo-luettelosta.

Kuinka huoltaa Metabo HG 18 LTX 500?

Puhdista säännöllisesti ilmanotto (4) tukkeutumisen estämiseksi. Irrota aina akku ennen puhdistus- tai huoltotoimenpiteitä.

Mitä tehdä, jos LED vilkkuu käytön aikana?

Jos LED vilkkuu, se tarkoittaa, että akku on liian heikko tai tyhjä. Lataa akku tai vaihda se ladattuun akkuun.

Voiko laitetta käyttää tulenarkojen materiaalien lähellä?

Kyllä, mutta erittäin varovasti. Älä suuntaa kuumaa ilmaa liian pitkäksi aikaa samaan paikkaan ja vältä helposti syttyviä materiaaleja. Lämpö voi levitä näkymättömiin materiaaleihin.

Kuinka akku irrotetaan pistoolista?

Paina akkulohkossa olevaa vapautuspainiketta (11) ja vedä akkua (12) eteenpäin irrottaaksesi sen.

Mistä löydän varaosia?

Varaosat ovat saatavilla Metabo-verkkosivustolla (www.metabo.com). Ota yhteyttä jälleenmyyjään tai Metabo-edustajaan korjausten osalta.

KÄYTTÖOHJE HG 18 LTX 500 METABO

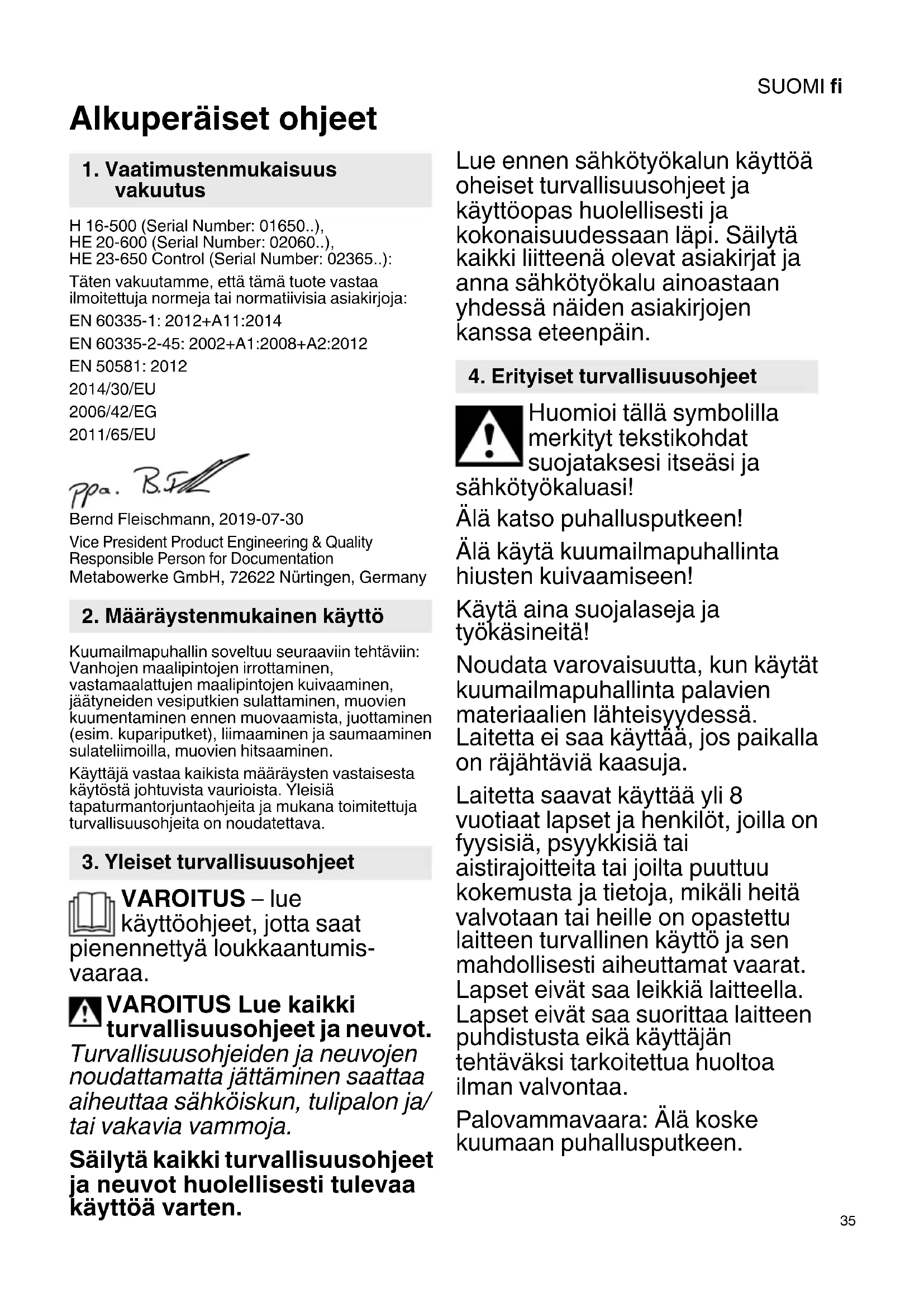

fi Alkuperäiset ohjeet 35

1. Vaatimustemmukaisuus vakuutus

H 16-500 (Serial Number: 01650..),
HE 20-600 (Serial Number: 02060..),
HE 23-650 Control (Serial Number: 02365..):

Täten vakuutamme, etta tämä tuote vastaa ilmoitettuja normeja tai nornatiivisia asiakirjoja:

EN 60335-1:2012+A11:2014

EN 60335-2-45: 2002+A1:2008+A2:2012

EN 50581:2012

2014/30/EU

2006/42/EG

2011/65/EU

2. Määräystenmukainen käytto

Kuumailmapuhallin soveltuu seuraaviin tehtäviin: Vanhojen maalipintojen irrottaminen, vastamaalattujen maalipintojen kuivaaminen, jätyneiden vesiputkien sulattaminen, muovien kuumentaminen ennen muovaamista, juottaminen (esim. kupariputket), liimaaminen ja saumaaminen sulateliimoilla, muovien hitsaaminen.

Käytäja vastaa kaikista märäysten vastaisesta käytösta johtuvista vauroiosta. Yleisiapataturmantorjuntaohjeita ja mukana toimitetuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS - lue

kaytöohjeet, jotta saat

pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot.

Turvallisuusohjeiden ja neuvojen noudattamatta jattaminen saattaa aiheuttaa sahköiskun, tulipalon ja/ taivakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käytöä varten.

Lue ennen sahkötyokalun käyttoa oheiset turvallisuusohjeet ja käyttoopas huolellisesti ja kokonaisuudessaan lapi. Säilytä kaikki liitteena olevat asiakirjat ja anna sahkötyokalu ainoastaan yhdessä näden asiakirjojen kanssa eteenpän.

4. Erityiset turvallisuusohjeet

Huomioi tällä symbolill
merkityt tekstikohdat
suojataksesi itseasi ja

sahkötyokaluasi!

Alä katso puhallusputkeen!

Alä käytä kuumailmapuhallinta hiusten kuivaamiseen!

Käytä aina suojalaseja ja työkasineita!

Noudata varovaisuutta, kun käytät kuumailmapuhallinta palavien materiaalien lahteisyydessä.

Laitetta ei saa käyttaa, jos paikalla on räjähtäviä kausuja.

Laitetta saavat käyttaa yli 8
vuotiaat lapset ja henkilöt, joilla on
fyysisiä, psyykkisä tai
aistirajoitteita tai joilta puuttuu
kokemusta ja tietoja, mikäiheitä
valvotaan tai heille on opastettu
laitteen turvallinen käytto ja sen
mahdollisesti aiheuttamat vaarat.
Lapset eivät saa leikkiä laitteella.

Lapset eivät saa suorittaa laitteen puhdistusta eikä käytäjän tehtäväksi tarkoitettua huoltoa ilman valvontaa.

Palovammavaara: Alä koske kuumaan puhallusputkeen.

SUOMlfi

Alä kayta sahkötyokalua koskeissa olosuheissa eikä koskeassa tai marassymparistossa.

Ole varovainen käyttaessäsi laitteita palonarkojen materiaalien laheisyydessä. Alä kohdista lian pitkäksi aikaa yhteen ja samaan kohtaan.

Lampö voi johtua palonarkoihin, piilossa oleviin materiaaleihin.

Alä kohdista kuumailmapuhallinta herkästi sytyviin materiaaaleihin! Tulipalon vaara, jos et käsittele kuumailmapuhallinta riittävän varovaisesti.

Alä jatā laitetta ilman valvontaa niin kauan kuin se on toiminassa.

Jos laitetta on käytetty pitemman aikaa suurimmalla lampötilalla, lampötilaa tulee laskea ennen laitteen toiminnan katkaisemista. Tämä pidentäa kuumennuslaittee elinikäa.

Kun lopetat laitteen käytön, aseta se aluspinnoilleen ja anna sen jäahtyä, ennen kuin laitat sen säilytyspaikkaansa!

Sailytä tyokaluja turvallisessa paikassa.

Käyttämattömanä olevia työkaluja tulee sailyttäa kuivassa ja suljetussa tilassa poissa lasten ulottuvilta.

Varo myrkyllisiä kaasuja ja syttymisvaaraa.

Muovien, maalien ja muiden
vastaavien materiaalien käsittelyn
yhteydessä voi syntyä myrkyllisia
kaasuja. Huomioi palo- ja
syttymisvaara.

Käytä kuumailmapuhallinta vain hyvin tuuletetuissa tiloissa!

Alä hengità materiaialeista syntyvià hóyryjä!

Käytä oman turvallisuutesi vuoksi
vain työkalun valmistajan
suosittelemia tai ilmoittamia
tarvikkeita ja lisälaitteita. Muiden
kuin käytöoppaassa tai
tarvikeluettelossa suositeltujen
käytötarvikkeiden tai
lisävarusteiden käytö voi saattaa
sinut onnettomusvaaraan.

Poista akku koneesta ennen saatjden, tarvikevaihdon, huollontai puhdistuksen suorittamista.

Varmista, etta kone on pois paalta, kun laitat akun paikalleen.

Pidä konetta akkua poistaessasi tai paikalleen asettaessasi kädessä siten, etta virtakosketinta ei voi painaa vahingossa.

Poista akku viallisesta koneesta.

Suojaa akut kosteudelta!

Alä altista akkuja tulelle!

Alä käytä viallisia tai vaantyneita akkuja!

Alä avaa akkuja!

Alä koske akun koskettimiin aläkä oikosulje niitä!

Viallisesta litiumioniakusta voi
valua ulos lievasti
happopitoista, syttyvää
etta!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos unestettä joutuu silmiin, pese

puhtaalla vedellä ja hakeudu valittömästi laakärin hoitoon!

Li-lon-akkujen kuljetus:

Li-Ion-akkujen lahettamiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsaadantooa (UN 3480 ja UN 3481). Ota selvaa nykyisin voimassaolevista märäyksista, kun lahetat Li-Ionakkuja. Kysy tarvittaessa nuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.

Lähetä akku vain, kun kotelo on
ehjä eikä nestettä valu ulos. Ota
akku koneesta lahetettäväksi.
Varmista kontaktit oikosulkua
vastaan (esim. eristä teipillä).

5. Yleiskuva

Katso sivu 2.

1 Jaloteraksinen puhallusputki
2 Irotettava suojaputki (pikaliitin; vaikeapäasyisi kohtia varten)
3 Kuljetusrengas, malleissa (käytä ainoastaan koneen kuljetukseen)
4 Ilmanottoaukkko
5 P a i n o k y t k i n
6 Kytkentäsalpa: Painokytkimen (5) lukitsemiseen tahattoman käynistämisen estämiseksi.
7 LED-työvalo ja signaalinäytto
8 Kapasiteetti- ja signaalinayttö
9 Kapasiteettinayton painike
10 Lampötilan saatönappain
11 Painike akun lukituksen vapauttamiseen
12 Akku

6. Kayttoönotto

Akku

Lataa akku (12)ennen kayttoa.

Lataa akku uudelleen sen tehon laskiessa.

Akun latausohjeet loydat Metabo-laturin kayttöohjeesta.

Lithiumioniakku "Li-Power, LiHD" on varustettukapasiteetti- ja signaalinaytollä (8):

• Paina painiketta (9), niin lataustila näytetään LEDvaloilla.
• Jos jokin LED-valo vilkkuu, akku on lahes tyhja ja se taytyy ladata uudelleen.

Akun irrottaminen ja kiinnittäminen

Irrottaminen: Paina akun lukituksen vapautuspainiketta (11) ja vedä akku (12) eteenpain irti.

Asennus: Työnnä akku (12) paikalleen siten, että se likittuu.

7. Kaytto

Etaisyys tyostokohteeseen märäytyy materiaalista ja halutusta tyostotavasta. Tee aina ensin testi ilmamärän ja lampötilan suhteen! Lisatarvikkeena saatavilla kytkettävillsuuttimilla (katso luku 11.) kuuman ilman saa suunnattua tarkasti haluttoun pisteeseen tai pintaan.
Ole varovainen vaihtaessasi kuumia suuttimia! Palovammojen vaara.

Painokytkimellä (5) voit kytkeä laitteen pääle ja pois ja painikkeella (10) valita 2 eri lampötilatason vällä. LED sytty.

Pykälä 1: 300^ , 200 l/min

Pykälä 2:500 ^ C 160 l/min

8. Kuljetus

Poista akku laitteesta laitteen kuljetuksen ajaksi.

9. Huolto

Ilmanottoaukon (4) on oltava puhadas vierasesineista. Puhdista ilmanottoaukko (4) tarvittaessa.

10. Häiriöiden korjaus

LED vilkkuu, jos akun teho on liian pieni (akku ei ole sopiva tai sitä ei ole ladattu)

Lämpösulake katkaisee laitteen toiminnan taydellisesti ylikuormitustapauksessa. Katso luku 12.

11. Lisāvarusteet

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita.

Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt tassā kāyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

A Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jannite on sahkotyokaluusi sopiva.

Tilausnro: 625367000 4,0 Ah (LiHD)
Tilausnro: 625368000 5,5 Ah (LiHD)
Tilausnro: 625369000 8,0 Ah (LiHD) ym.
Suositeltu kapasiteetti 4,0 Ah ja suurempi.

Tilausnro: 625578000-3,0Ah (Li-Power)
Tilausnro:625596000-2,0Ah(Li-Power)
Tilausnro:6255890001,5Ah(Li-Power)
Tilausnro: 625418000 1,5 Ah (Li-Power)

SUOMlfi

Titausnro:6255820001,3Ah(Li-Power)

Mikali tarvitset lisatarvikkeita, kaanny jalleenmyyjasi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisātarvikkeiden lóytämiseksi sahkötyokalun tarkat typpitiedot.

Lisātietoja kaikista lisātarvikkeista, katso www.metabo.com tai paäluettelo.

12. Korjaus

Sahkötyokalujen korjaustöitä saavat suorittaa inoastaan sahköalan ammattilaiset!

Jos Metabo-sahkötyokalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

13. Ympäristönsuojelu

Noudata käytösta pointettujen koneiden, pakkausten ja lisātarvikkeiden ympäristóystavällistā havittämista ja kierratysta koskevia kansallisia märäyksiä.

Vain EU-maille: Älå havitä sähkötyokaluja kotitalousjatteiden mukana! Sähkö- ja elektroniikkaliteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöänpanon mukaan käytetyt sahkötyokalut on kerattäv erikseen ja toimitettava ympäristöa saastävään kierrätykseen.

14. Tekniset tiedot

HG 18 LTX 500

Ilmanlampotila: Taso 1: .300°C

Taso 2: .500°C

Ilmamara: Taso 1: 200 l/min

Taso 2: 160 l/min

Lampösuja: Lampösulake

Paino 686 g (24.2 oz)

Aaenpainetaso: < 70 dB (A)

Värähtely: < 2,5m / s

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Mittausarvot ilmoitettu EN 62841 mukaan.

Sallittu ympariston lampötila käytettaessä: -20°C ... +50 °C (rajoitettu teho alle 0 °C lampötiloissa).

Sallittu ympäristön lampötila varastoitaessa: 0^ ... 30^ .

--- Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisi voimassa olevia standardeja).
