HG 18 LTX 500 - Värmepistol METABO - Gratis bruksanvisning och manual

Produkttyp	Sladdlös värmepistol
Märke	Metabo
Modell	HG 18 LTX 500
Strömförsörjning	Batteri Li-Ion 18 V (CAS-system)
Temperatur nivå 1	300 °C
Temperatur nivå 2	500 °C
Luftflöde nivå 1	200 l/min
Luftflöde nivå 2	160 l/min
Vikt	686 g
Termiskt skydd	Termisk säkring
Ljudtrycksnivå	< 70 dB(A)
Vibration	< 2,5 m/s²
Rekommenderad batterikapacitet	4,0 Ah eller mer (LiHD)
Driftstemperatur	-20 °C till 50 °C
Förvaringstemperatur	0 °C till 30 °C
Huvudsakliga användningsområden	Ta bort färg, torka, avfrosta, forma plaster, löda, limma, svetsa
Underhåll	Rengör luftintaget; ta bort batteriet före underhåll
Säkerhet	Skyddsglasögon, handskar; rikta inte mot personer eller djur
Ingående tillbehör	Avtagbart skyddsrör, batteri ingår inte
Garanti	Kontakta tillverkaren

Vanliga frågor - HG 18 LTX 500 METABO

Vilka två temperaturlägen har Metabo HG 18 LTX 500?

Värmepistolen har två lägen: nivå 1 på 300 °C med ett luftflöde på 200 l/min, och nivå 2 på 500 °C med ett luftflöde på 160 l/min.

Vilket batteri ska jag använda med Metabo HG 18 LTX 500?

Använd Metabo eller CAS 18 V Li-Ion-batterier, helst med en kapacitet på 4,0 Ah eller mer (LiHD) för optimal drifttid.

Hur ändrar jag temperaturen på enheten?

Temperaturen ställs in med inställningsknappen (10) på handtaget. Tryck på avtryckaren (5) för att starta, vrid sedan knappen för att växla från nivå 1 till nivå 2.

Kan jag använda värmepistolen för att torka håret?

Nej, det är strängt förbjudet att använda varmluftspistolen för att torka håret. Det skulle innebära risk för brännskador och brand.

Vilka tillbehör finns till denna modell?

Du kan använda specifika munstycken för att rikta varmluften, samt batterier med olika kapacitet (art. 625367000 4,0 Ah, 625368000 5,5 Ah) och laddare ASC 55, ASC 145, etc. Se Metabos katalog.

Hur underhåller jag Metabo HG 18 LTX 500?

Rengör regelbundet luftintaget (4) för att undvika blockering. Ta alltid bort batteriet före rengöring eller underhåll.

Vad gör jag om LED-lampan blinkar under användning?

Om LED-lampan blinkar betyder det att batteriet är för svagt eller urladdat. Ladda batteriet eller byt ut det mot ett laddat batteri.

Kan apparaten användas nära brandfarliga material?

Ja, men med yttersta försiktighet. Rikta inte varmluften för länge på samma ställe och undvik lättantändliga material. Värmen kan spridas till icke synliga material.

Hur tar jag bort batteriet från pistolen?

Tryck på upplåsningsknappen (11) på batteriblocket, dra sedan batteriet (12) framåt för att ta bort det.

Var hittar jag reservdelar?

Reservdelar finns på Metabos webbplats (www.metabo.com). Kontakta din återförsäljare eller en Metabo-representant för reparationer.

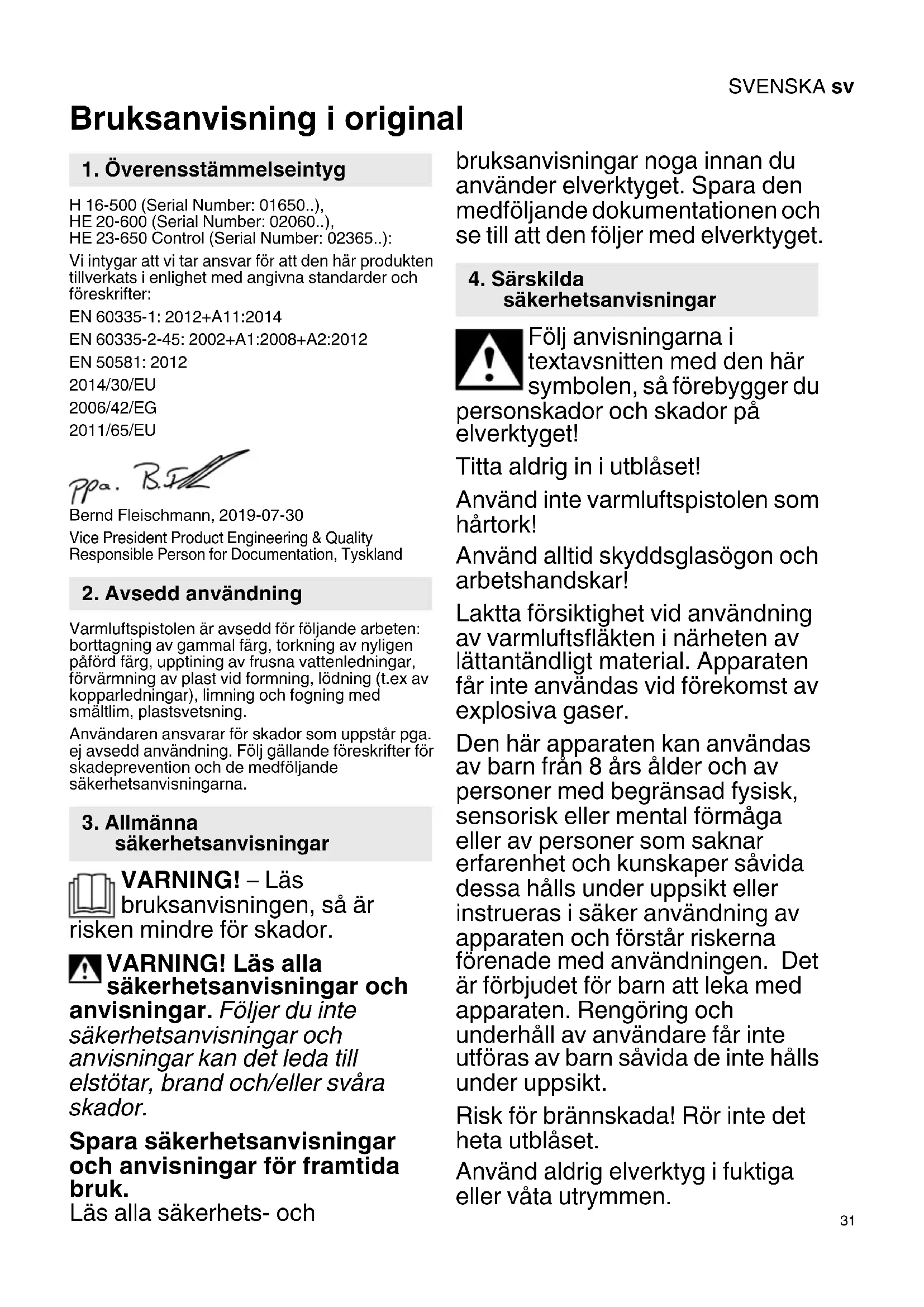

BRUKSANVISNING HG 18 LTX 500 METABO

Vi intygar att vi tar ansvar for att den harprodukten tillverkats i enlighet med angivna standarder och foreskrifter:

EN 60335-1:2012+A11:2014

EN 60335-2-45: 2002+A1:2008+A2:2012

EN 50581:2012

2014/30/EU

2006/42/EG

2011/65/EU

2. Avsedd användning

Varmluftspistol er avsedd for foljande arbenen: bortlagning av gamm farg, torkning av nyligen paford farg, upptining av frusna vattenledninger, forvarmning av plast vid formning, lodning (t.ex av kopparledninger), limning och fogning med smaltlim, plastsvetsning.

Användaren ansvarar für skador som uppstår pga. ej avsedd användning. Folj gällande foreskrifter for skadeprevention och de medfoljande sakerhetsanvisingarna.

3. Allmanna sakerhetsanvisningar

WARNING! - Läs

bruksanvisningen, sä är

risken mindedr for skador.

WARNING! Läs alla

sakerhetsanvisningar och

anvisningar. Foljer duinte

sakerhetsanvisningar och anvisningar kan det leda till elstotar, brand och/eller svara skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs alla sakerhets- och

bruksanvisningar noga innan du anvander elverktyget. Spara den medfoljande dokumentationen och se till att den foljer med elverktyget.

4. Särskilda sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den har symbolen, sa forebygger du

personskador och skador pa elverktyget!

Titta aldrig in i utblåset!

Använd inte varmluftspistolen som hårtork!

Använd alltid skyddsglasögon och arbetshandskar!

Lakta forsiktigkeit vid användning av varmluftsfläkten i narheten av lattantändigt material. Apparaten fär inte användas vid forekomst av explosiva gaser.

Den har apparaten kan anvandas av barn fran 8 ars alder och av personer med begransad fysisk, sensorisk eller mental formaga aller av personer som saknar erfarenhet och kunskaper savida dessa halls under uppsikt ull instrueras i saker anvandning av apparaten och forstar riskerna forenade med anvandningen. Det ar forbjudet for barn att leka med apparaten. Rengoring och unterhall av anvandare far inte utforas av barn savida deinte halls under uppsikt.

Risk for brännskada! Rör inte det heta utblåset.

Använd aldrig elverktyg i fuktiga aller vàta utrymmen.

SVENSKAsv

Var försiktigningar du använder verktyget i narheten av brännbara material. Rikta inte strålen länger på ett och samma ställe.

Värmen kan blie ledd vidare till dolda, brännbara material.

Rikta inte varmluftspistolen mot lättantändiga material! Använd varmluftspistolen försiktigt, annars finns det risk För brand.

Lämna aldrig verktygetutan uppsikt när det ar igang.

Har du kört verktyget länger på maxtemperatur,Latch det svalna lite innan du slar av det.Det ger vermaren langre livslängd.

Ställ ned verktyget och låt det svalna innan du lagger undan det! Förvara verktyget på sakert ställe.

Förvara oanvänt verktyg i torrt, slutet utrymme)där barn inte kan komma at det.

Seupp med giftiga gaser och risk forantandning.

När du bearbetar plast, lack och liknande material, sökan det bildas giftiga gaser. Se upp med risk for brand och antändning.

Använd bara varmluftspistol i valventilerade utrymmen!

Andas inte in Ångorna som bildas!

Använd für din egen sakerhets skull bara de tillbehör och tillsatser somBruksanvisningen anger ellersomverktygstillverkarenrekommenderar ullanvisar.
Använd inte andra verktyg uller

tillbehör an de som
bruksanvisningen aller katalogen
rekommenderar, det kan leda till
persorskador.

Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhäll eller rengöring utförs.

Se till att maskinen ar frankopplad\ när du sätter i batteriet.

När du tar ut och sätter in batteripaketet skä du hälla fast maskinen sä att strömbrytaren inte kan aktiveras av misstag.

Ta ut batteriet ur maskinen om maskinen ar defekt.

Skydda batterierna mot fukt!

Skydga batterierna mot brand!

Använd aldrig trasiga aller deformerade batterier!

Oppna aldrig batterierna! VidrOR eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan läcka en nagot sur, brännbar vatska!

Om du fär lackande
batterivatska på huden, spelal
direkt med rikliga mangder
en. Fär du batterivatska i
men, skölj med rent vatten och
bomedelbart läkarvård!

Transport av litiumjonbatterier: Frakt av litiumjonbatterier regleras av bestammelserna for farligt gods (UN 3480 och UN 3481).

Fraktdokumenten for

litiumjonbatterier ske uppfylla gällande foreskrifter. Kontakta eventuellt transportföretaget. Det finns certificat forpackningsmaterial att få hos Metabo.

Skicka endast batterier om kapan ar oskadd och det inte sipprar ut nagon vatska. Ta ut batteriet ur maskinen for att skicka det. Sakra kontakterna mot kortslutning (isolera t.ex. med tejp).

5. Översikt

Se sida 2.

1 Rostfritt utblåsrö
2 Avtagbart skyddsror (bajonetlås, for sväråtkomliga ställen)
3 Transportogla (anvandsendast for transport av maskinen)
4 Lufftinlopp

5 Strömbry tare
6 Startsparr: Oavsiktlig inkoppling undviks genom att strömbrytaren (5) lases.
7 LED-arbetslampa och signalindikering
8 Ladd- och signalindikering
9 Knapp till laddindikeringen
10 Knapp for temperaturinställning
11 Knapp for att lossa batteriet
12 Batteri

6. Färe användning

Batteri

Ladda batteriet (12) före användning.

Anvisningar for laddning av batteripaketet finns i braksanvisningen till Metabo-laddaren.

Li-Power-, LiHD-litiumjonbatterier har ladd- och signalindikering (8):

• Tryck (9) på knappen, sä ger LED-lamporna laddindikering.
• Om en LED-lampa blinkar, sö ar batteriet nastan urladdat och kraver laddning igen.

Ta av: Tryck på knappen som lossar batteriet (11) och dra av batteriet (12) framåt.

Montering: Skjut på batteriet (12) tills det snapper fast.

7. Användning

Avstandet till det du sca bearbeta beror pa material och bearbetningssatt. Testa alltid

luftflöde temperatur Först! Munstyckena (se kapitel

11.) som finns som tillbehör kan ge riktad aller spridd varmluftseffekt.

Var forsiktig vid munstycksbyten! Risk for brannskada.

Med strömbrytaren (5) kan du slå till eller frän maskinen och med knappen (10) kan du valja mellan två temperaturlagen. Lysdioden tänds.

Lage 1: 300°C 200 l/min

Lage 2: 500°C 160 l/min

8. Transport

Ta ut batteripaketet innan du transporterar maskinen.

9. Underhäll

Luftintaget (4) skara varfr fritt fran smuts. Rengor luftintaget (4) vid behov.

10. Felatgärder

Lysdioden blinkar när batterieffekten ar För låg (olampligt eller urladdat batteri)

Termosakringen slar av verktyget helt vid overbelastning. Se kapitel 12.

11. Tillbehör

Använd endast Metabo-ller CAS-batteripaket (Cordless Alliance System) och tillbehör i original.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den har bruksanvisingen.

A Batterier med olika kapacitet. Kop bara batterier som har sama spanning som ditt eget elverktyg.

Best.nr: 625367000 4,0 Ah (LiHD)

Best.nr: 625368000 5,5 Ah (LiHD)

Best.nr: 625369000 8,0 Ah (LiHD) osv.

Rekommenderad effekt 4,0 Ah och högre.

Best.nr:625578000-3,0Ah(Li-Power)

Best.nr:625596000-2,0Ah(Li-Power)

Best.nr:6255890001,5Ah(Li-Power)

Best.nr: 625418000 1,5 Ah (Li-Power)

Best.nr: 625582000 1,3Ah (Li-Power)

B Laddare: ASC 55, ASC 145, etc.

Kontakta din Återförsäljare om du behöver tillbehör.

Det ar viktigt att du anger exakt typbeteckning pa elverktyget vid tillbehorsbeställning.

Komplett tillbehörssortiment hittar du pa www.metabo.com ell er i huvudkatalogen.

12. Reparation

Reparation av elverktyg fär endast utföras av behörig elektriker!

Metabo-elvektyg som behover repareras skaslickas till din Metabo-aterforsaljare. For adresser, se www.metabo.com.

SVENSKAsv

Du kan hamta reservdelslistor pa www.metabo.com.

13. Miljöskydd

Följ nationella miljöfreskrifter for omhandertagande och atervinning av uttjanta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inte uttjänta elverktyg i hushällssoporna! Enlicht Europapaparlamentets och rädets direktiv

2012/19/EU om avfall som utgörs av erller innehällere elektriska aller elektroniskaprodukter och dess införllvande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och atervinnas på att miljövänligt satt.

14. Tekniska speificiationer

HG 18 LTX 500

Lufttemperatur: lage 1: 300 °C

lage 2: .500°C

Luftflöde: lage 1: 200 l/min

lage 2: 160 l/min

Termoskydd: termosakring

Vikt 686 g (24.2 oz)

Ljudtrycksniva: < 70 dB (A)

Vibration: < 2.5 m/s

Med reservation for tekiska andringar.

Mātvārdena ār uppmatta enligt EN 62841

Tillaten omgivningstemperatur vid drift: -20°C till 50°C (begransad prestanda i temperaturer under 0°C ). Tillaten omgivningstemperatur vid lagring: 0°C till 30°C

Likström

I de tekniska specifikationerna ovarian tasyen hansyn till toleranserna (i enlighet med gallande standarder).
