РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HG 18 LTX 500 METABO

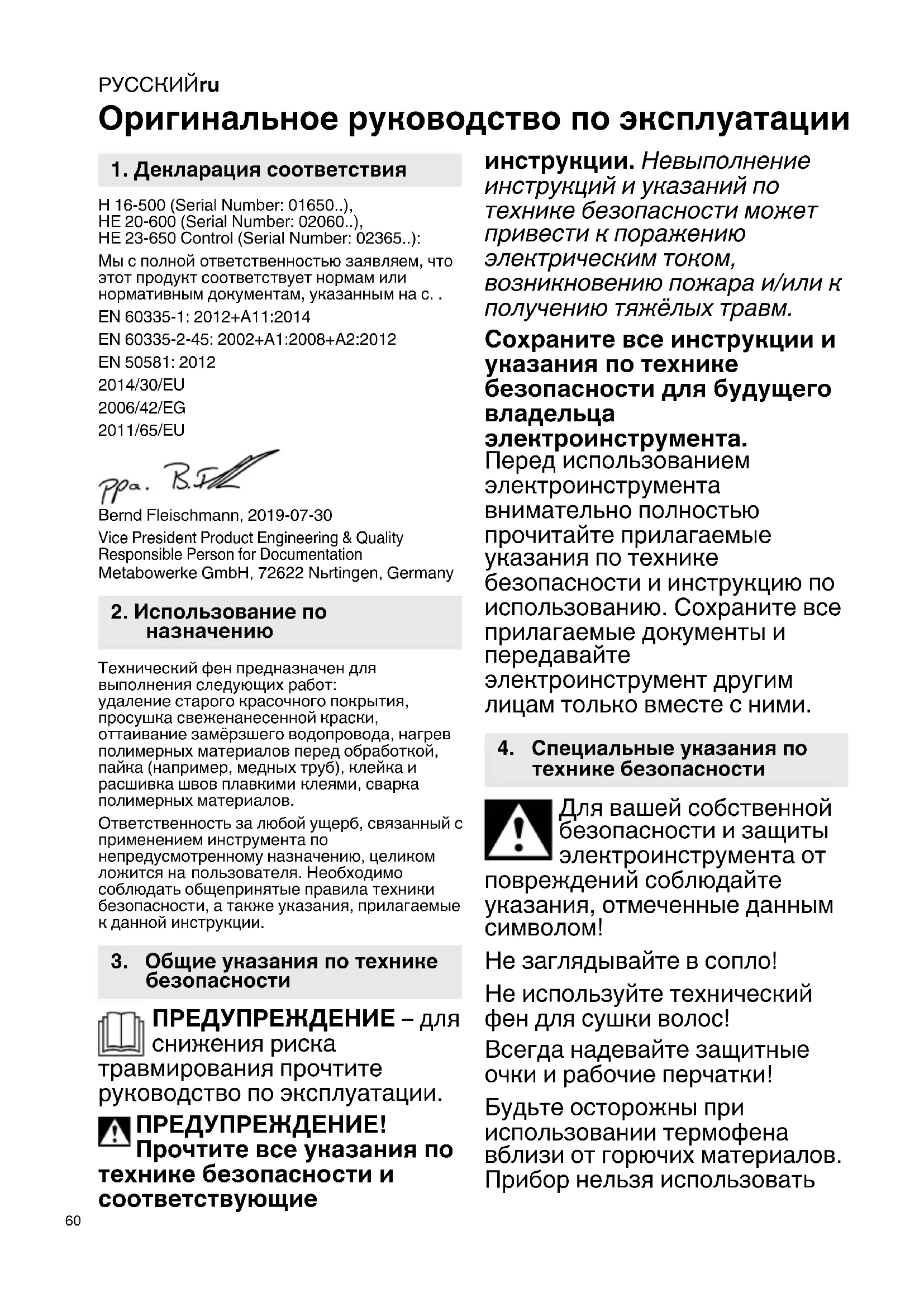

Оригинальное руководство по эксплуатации H 16-500 (Serial Number: 01650..), HE 20-600 (Serial Number: 02060..), HE 23-650 Control (Serial Number: 02365..): Мы с полной ответственностью заявляем, что этот продукт соответствует нормам или нормативным документам, указанным на с. . EN 60335-1: 2012+A11:2014 EN 60335-2-45: 2002+A1:2008+A2:2012 EN 50581: 2012 2014/30/EU 2006/42/EG 2011/65/EU Bernd Fleischmann, 2019-07-30 Vice President Product Engineering & Quality Responsible Person for Documentation Metabowerke GmbH, 72622 Nьrtingen, Germany Технический фен предназначен для выполнения следующих работ: удаление старого красочного покрытия, просушка свеженанесенной краски, оттаивание замёрзшего водопровода, нагрев полимерных материалов перед обработкой, пайка (например, медных труб), клейка и расшивка швов плавкими клеями, сварка полимерных материалов. Ответственность за любой ущерб, связанный с применением инструмента по непредусмотренному назначению, целиком

пользователя. Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данной инструкции. ПРЕДУПРЕЖДЕНИЕ – для снижения риска травмирования прочтите руководство по эксплуатации. ПРЕДУПРЕЖДЕНИЕ! Прочтите все указания по технике безопасности и соответствующие инструкции. Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжёлых травм. Сохраните все инструкции и указания по технике безопасности для будущего

электроинструмента. Перед использованием электроинструмента внимательно полностью прочитайте прилагаемые указания по технике безопасности и инструкцию по использованию. Сохраните все прилагаемые документы и передавайте электроинструмент другим лицам только вместе с ними. Для вашей собственной безопасности и защиты электроинструмента от повреждений соблюдайте указания, отмеченные данным

Не заглядывайте в сопло! Не используйте технический фен для сушки волос! Всегда надевайте защитные очки и рабочие перчатки! Будьте осторожны при использовании термофена вблизи от горючих материалов. Прибор нельзя использовать

1. Декларация соответствия

3. Общие указания по технике

4. Специальные указания по

технике безопасностиРУССКИЙ ru

при наличии в воздухе взрывоопасных газов. Этим прибором могут пользоваться дети старше 8 лет, а также лица с ограниченными физическими, сенсорными или умственными возможностями либо с недостатком опыта и знаний, если они работают под контролем или проинструктированы в отношении безопасной эксплуатации прибора и связанных с ней опасностей. Не разрешайте детям играть с прибором. Детям запрещено без присмотра выполнять очистку и пользовательское техобслуживание прибора. Опасность ожога: не дотрагивайтесь до нагретого

Не эксплуатируйте электроинструменты в условиях повышенной влажности. Соблюдайте осторожность при эксплуатации приборов вблизи легковоспламеняющихся материалов. Не направляйте технический фен в течение длительного времени на одну

Тепло может дойти до горючих материалов, находящихся вне зоны видимости. Не направляйте технический фен на легковоспламеняющиеся материалы! Ненадлежащее обращение с техническим феном может привести к

Не оставляйте прибор без присмотра, пока он находится в

После длительного использования прибора при максимально высокой температуре необходимо перед выключением прибора снизить температуру. Это продлит срок службы нагревательного

окончании использования установите прибор на опоры и дайте ему остыть, прежде чем убрать его на хранение! Надёжно запирайте ваши инструменты. Неиспользуемые инструменты нужно хранить в сухом, закрытом и недоступном для детей помещении. Обращайте внимание на возможность выделения ядовитых газов и опасность воспламенения. При обработке пластмасс, лакокрасочных и аналогичных материалов могут

ядовитые газы. Обращайте внимание на опасность возгорания и воспламенения. Эксплуатируйте технический фен только в хорошо вентилируемых помещениях! Не вдыхайте образующиеся

Для вашей собственной безопасности используйте только принадлежности и дополнительные устройства,РУССКИЙru

приведённые в руководстве по эксплуатации или рекомендованные или аттестованные изготовителем инструмента. Применение других не рекомендованных в руководстве по эксплуатации или в каталоге инструментов или принадлежностей может быть опасно лично для вас. Извлекайте аккумуляторный блок из инструмента перед каждой регулировкой, переоснащением, техобслуживанием или

Убедитесь в том, что при установке аккумуляторного

инструмент выключен. При извлечении и установке аккумуляторного блока держать инструмент так, чтобы исключить случайное нажатие выключателя. В случае поломки электроинструмента извлеките из него аккумуляторный блок. Примите меры по защите аккумуляторного блока от попадания влаги! Не подвергайте аккумуляторные блоки воздействию открытого

Не используйте дефектные или деформированные аккумуляторные блоки! Не вскрывайте аккумуляторные

Не касайтесь контактов аккумуляторного блока и не замыкайте их накоротко! Из неисправного литий- ионного аккумуляторного блока может вытекать слабокислая горючая жидкость! Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к

Транспортировка литий- ионных аккумуляторных

Транспортировка литий-ионных аккумуляторных блоков подпадает под действие Правил перевозки опасных грузов (UN 3480 и UN 3481). При отправке литий-ионных аккумуляторных блоков уточните действующие предписания. При необходимости проконсультируйтесь со своей транспортной компанией. Сертифицированную упаковку можно приобрести в фирме Metabo. Транспортировка аккумуляторных блоков возможна только в том случае, если корпус не поврежден и из него не вытекает жидкость. Для отправки аккумуляторного блока выньте его из электроинструмента. Примите меры для исключения короткого замыкания контактов (например, изолируйте клейкой

См. стр.2. 1 Выпускная труба из нержавеющей стали

2 Съемная защитная труба (байонетный замок; для труднодоступных мест) 3 Транспортировочные петли (использовать только для транспортировки машины) 4 Воздухозаборник 5 Нажимной переключатель 6 Блокировка включения: для разблокировки нажимного переключателя (5)во избежание непреднамеренного включения 7 Светодиодная рабочая подсветка и сигнальный индикатор 8 Сигнальный индикатор емкости 9 Кнопка индикации ёмкости 10 Кнопка для установки температуры 11 Кнопка разблокировки аккумуляторного

12 Аккумуляторный блок Аккумуляторный блок Перед использованием зарядите аккумуляторный блок (12). При снижении мощности зарядите аккумуляторный блок. Оптимальная температура хранения находится в пределах от 10 °C до 30 °C. Литий-ионные аккумуляторные блоки «Li- Power, LiHD» снабжены сигнальным индикатором емкости (8): - Нажмите на кнопку (9), и светодиоды покажут степень заряда аккумулятора. - Один мигающий светодиод указывает на то, что аккумуляторный блок почти разряжен и требует зарядки. Снятие и установка аккумуляторного блока

Нажмите на кнопку разблокировки аккумуляторного блока (11) и выньте аккумуляторный блок (12) вперёд.

Вставьте аккумуляторный блок (12)

Расстояние до объекта обработки выбирается в зависимости от материала и выбранного вида обработки. Сначала всегда делайте пробу в отношении расхода воздуха и температуры! С помощью получаемых в качестве принадлежностей съемных сопел (см. главу 11.) горячий воздух направляется в определенную точку или на участок поверхности. Осторожность при смене горячих сопел! Опасность ожога. С помощью нажимного выключателя (5) осуществляется включение и выключение прибора, а с помощью кнопки (10) производится выбор одной из 2 температурных ступеней. Светодиод загорается. Ступень 1: 300 °C, 200 л/мин Ступень 2: 500 °C, 160 л/мин При транспортировке прибора выньте из него аккумуляторный блок. Воздухозаборник (4) должен быть свободен от инородных тел. При необходимости следует произвести очистку воздухозаборника (4). Светодиод мигает при слишком низкой мощности аккумулятора (непригодный или незаряженный аккумулятор) При перегрузке термопредохранитель полностью выключает прибор. См. главу 12. Следует использовать только оригинальные аккумуляторные блоки и принадлежности фирмы Metabo или CAS (Cordless Alliance System). Используйте только те принадлежности, которые отвечают требованиям и параметрам, перечисленным в данном руководстве по эксплуатации. A Аккумуляторные блоки различной емкости. Приобретайте только такие аккумуляторные блоки, напряжение которых соответствует вашему электроинструменту. № для заказа: 625367000 4,0 A·ч (LiHD) № для заказа: 625368000 5,5 A·ч (LiHD) № для заказа: 625369000 8,0 A·ч (LiHD)

Рекомендованная емкость 4,0 A*ч и выше. № для заказа: 625578000 3,0 Ah (Li-Power) № для заказа: 625596000 2,0 Ah (Li-Power) № для заказа: 625589000 1,5 Ah (Li-Power) № для заказа: 625418000 1,5 Ah (Li-Power) № для заказа: 625582000 1,3 Ah (Li-Power) B Зарядные устройства: ASC 55, ASC 145 и др. Для приобретения принадлежностей просим обращаться к торговым представителям. Для выбора правильных принадлежностей укажите им точный тип Вашего электроинструмента. Полный ассортимент принадлежностей смотрите на сайте www.metabo.com или в главном каталоге.

6. Ввод в эксплуатацию

9. Техническое обслуживание

10. Устранение неисправностей

Ремонт электроинструментов должен осуществляться только квалифицированными специалистами- электриками! Для ремонта электроинструмента Metabo обращайтесь в региональное представительство Metabo. Адрес см. на сайте www.metabo.com. Списки запасных частей можно скачать с сайта www.metabo.com. Соблюдайте национальные предписания по экологически безопасной утилизации и переработке отслуживших машин, упаковки и принадлежностей. Только для стран ЕС: не утилизировать электроинструменты вместе с бытовыми отходами! Согласно европейской дирек- тиве 2012/19/ЕС по отходам электрического и электронного оборудования и соответству- ющим национальным нормам отработавшие электроинструменты подлежат сбору с целью их последующей экологически безопасной переработки. HG 18 LTX 500 Температура воздуха:Ступень 1: 300 °C Ступень 2: 500 °C Расход воздуха: Ступень 1: 200 л/мин Ступень 2: 160 л/мин Термозащита: термопредохранитель Масса 686 г (24,2 унц) Уровень звукового давления:< 70 дБ (A) Вибрация: < 2,5 м/

Оставляем за собой право на изменения, обусловленные техническим прогрессом. Результаты измерений получены в соответствии со стандартом EN 60745. Допустимая температура окружающего воздуха при эксплуатации: от –20 °C до 50 °C (ограниченная работоспособность при температуре ниже 0°C). Допустимая температура окружающего воздуха при хранении: от 0°C до 30 °C. Постоянный ток Указанные технические характеристики имеют допуски (предусмотренные действующими стандартами). Информация для покупателя: Сертификат соответствия: Страна изготовления: Румыния Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России: ООО "Метабо Евразия" Россия, 127273, Москва ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: +7 495 980 78 41 Дата производства зашифрована в 10-значном серийном номере инструмента, указанном на его шильдике. 1 я цифра обозначает год, например «4» обозначает, что изделие произведено в 2014 году. 2 я и 3 я цифры

номер месяца в году производства, например «05» - май Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. На этикетке).

13. Защита окружающей среды
