HG 18 LTX 500 - Pistola térmica METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pistola térmica inalámbrica
Marca	Metabo
Modelo	HG 18 LTX 500
Alimentación	Batería Li-Ion 18 V (sistema CAS)
Temperatura nivel 1	300 °C
Temperatura nivel 2	500 °C
Caudal de aire nivel 1	200 l/min
Caudal de aire nivel 2	160 l/min
Peso	686 g
Protección térmica	Fusible térmico
Nivel de presión acústica	< 70 dB(A)
Vibración	< 2,5 m/s²
Capacidad de batería recomendada	4,0 Ah o más (LiHD)
Temperatura de funcionamiento	-20 °C a 50 °C
Temperatura de almacenamiento	0 °C a 30 °C
Usos principales	Quitar pintura, secar, descongelar, dar forma a plásticos, soldar, pegar, soldar
Mantenimiento	Limpiar la entrada de aire; retirar la batería antes del mantenimiento
Seguridad	Gafas de protección, guantes; no dirigir hacia personas o animales
Accesorios incluidos	Tubo de protección extraíble, batería no incluida
Garantía	Consultar al fabricante

Preguntas frecuentes - HG 18 LTX 500 METABO

¿Cuáles son los dos niveles de temperatura del Metabo HG 18 LTX 500?

La pistola térmica ofrece dos niveles: nivel 1 a 300 °C con un caudal de 200 l/min, y nivel 2 a 500 °C con un caudal de 160 l/min.

¿Qué batería usar con el Metabo HG 18 LTX 500?

Utilice baterías Li-Ion Metabo o CAS de 18 V, preferiblemente con una capacidad de 4,0 Ah o más (LiHD) para una autonomía óptima.

¿Cómo cambiar la temperatura en el aparato?

La temperatura se ajusta con el botón de ajuste (10) situado en el mango. Presione el gatillo (5) para encender, luego gire el botón para pasar del nivel 1 al nivel 2.

¿Puedo usar la pistola térmica para secarme el pelo?

No, está terminantemente prohibido usar la pistola de aire caliente para secarse el pelo. Esto supondría un riesgo de quemadura e incendio.

¿Qué accesorios están disponibles para este modelo?

Puede usar boquillas específicas para dirigir el aire caliente, así como baterías de diferentes capacidades (ref. 625367000 4,0 Ah, 625368000 5,5 Ah) y cargadores ASC 55, ASC 145, etc. Consulte el catálogo Metabo.

¿Cómo mantener el Metabo HG 18 LTX 500?

Limpie regularmente la entrada de aire (4) para evitar obstrucciones. Retire siempre la batería antes de cualquier operación de limpieza o mantenimiento.

¿Qué hacer si el LED parpadea durante el uso?

Si el LED parpadea, significa que la batería está demasiado baja o descargada. Recargue la batería o reemplácela por una cargada.

¿Se puede usar el aparato cerca de materiales inflamables?

Sí, pero con extrema precaución. No dirija el aire caliente demasiado tiempo al mismo lugar y evite materiales fácilmente inflamables. El calor puede propagarse a materiales no visibles.

¿Cómo retirar la batería de la pistola?

Presione el botón de desbloqueo (11) situado en el bloque de batería, luego tire de la batería (12) hacia adelante para retirarla.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto están disponibles en el sitio web de Metabo (www.metabo.com). Contacte a su distribuidor o a un representante de Metabo para reparaciones.

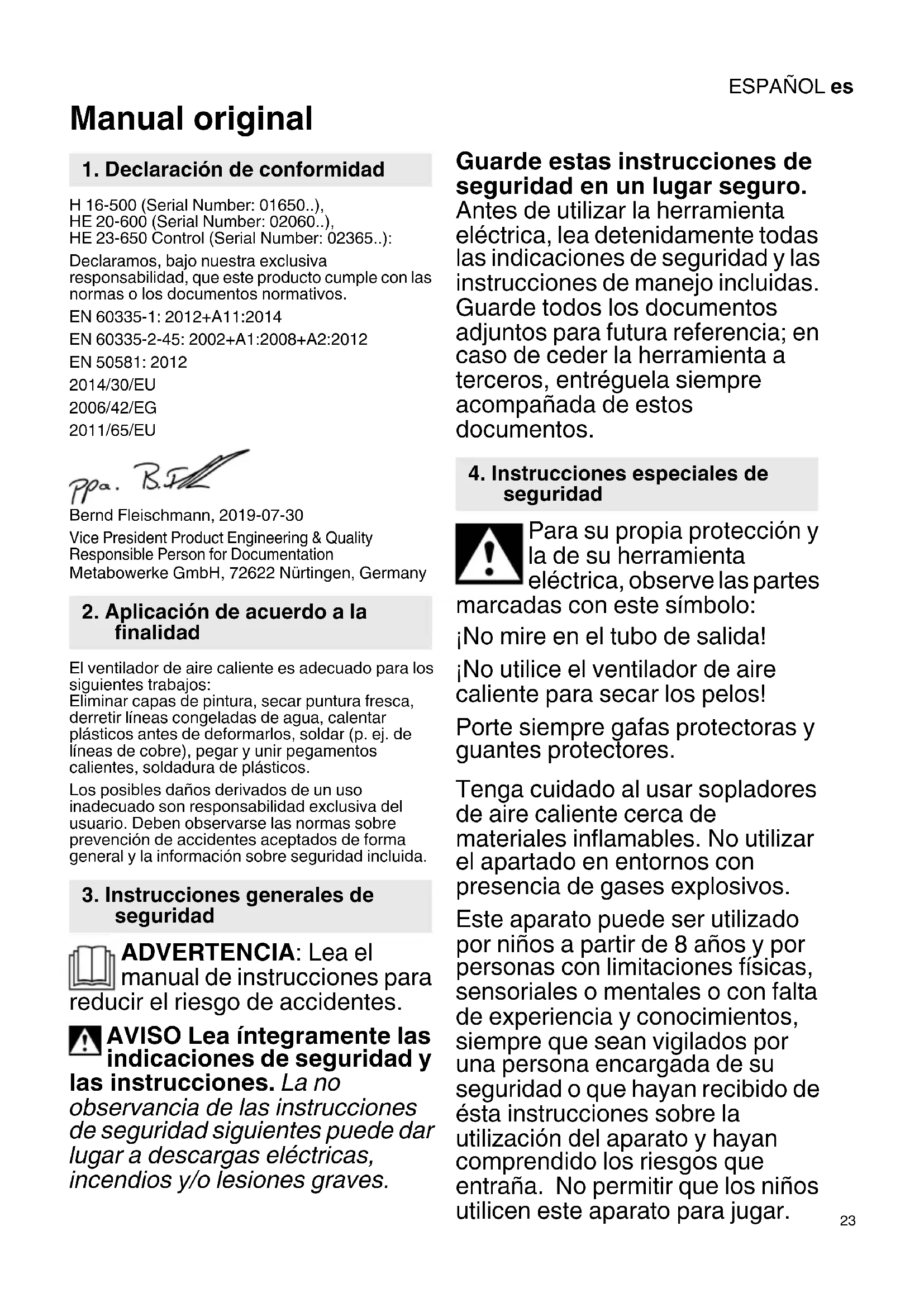

MANUAL DE USUARIO HG 18 LTX 500 METABO

1. Declaración de conformidad

H 16-500 (Serial Number: 01650..),

HE 20-600 (Serial Number: 02060..),

HE 23-650 Control (Serial Number: 02365..):

Declaramos, bajo nuestra exclusiva

responsabilidad, que este producto cumple con las normas o los documentos normativos.

EN 60335-1:2012+A11:2014

EN 60335-2-45: 2002+A1:2008+A2:2012

EN 50581:2012

2014/30/EU

2006/42/EG

2011/65/EU

2. Aplicación de acuerdo a la finalidad

El ventilador de aire caliente esADECUCADO para los seguidentes trabajo:

Eliminar capas de pintura,ocular puntura fresca, derretir lineas congeladas de agua, calentar plásticos antes de deformarlos,soldar (p.ej.de lineas de cobre),pegar y unir pegamentos calientes,soldadura de plásticos.

Los posibles danos derivados de un uso inadequado son responsabilidad exclusiva del usuario. Deben observarse las normas sobre prevencion de accidentes acceptados de forma general y la informacion sobre seguridad incluida.

3. Instrucciones generales de seguidad

ADVERTENCIA: Lea el

manual de instrucciones para

reducir el riesgo de accidentes.

AVISO Lea integramente las indicaciones de seguridad y

las instrucciones. La no

observancia de las instrucciones de seguridad seguidesignantespuede dar lugar a descargaslecricas, incendios y/o lesiones graves.

Guarde estas instrucciones de seguidad en un lugar seguro.

Antes de utiliser la herramenta electrica, lea detenidamente todas lasindicaciones de seguridad y las instrucciones de manejo incluidas. Guarde todos los documents adjuntos para futura referencia; en caso de ceder la herramienta a terceros, entregala siempreaminsada de这些东西 documentos.

4. Instrucciones especials de seguridad

Para su propia proteccion y la de su herramienta electrica,observe las partes

jNo mire en el tubo de salute!

jNo utilise el ventilador de aire caliente para seperar los pelos!

Porte永远不会 gafas protectoras y guantes protectores.

Tenga cuidado al usar sopladores de aire caliente cerca de materiales inflamables. No utilizear el apartado en enterros con presencia de gases explosivos.

Este aparato pueda ser utilisé por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o mentales o con falta de experiencia y conocimientos, siempre que Sean vigilados por una persona encargada de su seguridad o que hayan recibo de esta instrucciones sobre la realización del aparato y hayan comprendido los riesgos que entraña. No permitir que los niños正常使用 este aparato para hacer.

ESPANOLEs

Los trabajo de limpieza y
mantimiento a nivel de usuario
no poderan ser realizadas por
niños sin supervisión.

Peligro de sufrir quemaduras: no toque el tubo caliente de salute de aire.

No utilise las herramrientas electricas en un estado humedo ni en un entorno humedo o mojado.

Tenga cuidado al usar los aparatos circa de materiales inflamables. No dirigir el aire por tiempo mayor al mismo lugar.

Calor pueda ser transmitido a materiales inflamables que estan cubiertos.

Dirija la pistola de aire caliente a materiales fácilmente inflamables. En caso de no usar correctamente la pistola de aire caliente se pueda producir un incendio.

NoURTARALAPARATO SIN superviSIONMIMENTASISTEENfunacionamento.

Después de usar el aparato por长大o tiempo a temperatura maximaDebe reducirse la temperatura del aparato antes de desconectarlo. Este alarga la vidautilde la calefacción.

Coloque el aparato en el soporte y déjelo enfiar antes de guardarlo.

Guardesusherramiantasdeuna manera segura.

Herramientos no usadas deben ser guardadas en un lugar seco, cerrado e inaccessible para niños.

Tenga cuidado con gases venenosos y con el peligro de inflamacion.

Al trabajo con plácicos, esmaltes y materiales similares se pueda producir gases venenosos.

Observe el peligro de incendio y de ignisión.

Utilice la pistola de aire caliente solo en areas bien ventiladas.

No aspire los gases que se producen.

Para su propia proteccion utilize unicamente accesorios y dispositivos adiconiales que son indicados en el manual de uso o recomendados oindicados por el productor de las herramrientas. El uso de others herramrientas Mentionadas en el manual de uso o en el catalogo o accesorios你能 implicar un peligro personal de lesiones para usted.

Extraiga la batería de la herramienta antes deVELAR a caboequalquier ajuste,reequipamento,abajo de mantenimiento olimpieza.

Asegúrese de que la herramienta está desconectada al insertar la bateria.

Sujete laquina al retiring y colocar la bateria de forma que no se pueda activar el interruptor on/off de forma accidental.

Retire siempre la batería si la herr模板 está defectuosa.

Noonga las baterias en contacto con el fuego.

No utilise bacterias defectuosas ni deformadas.

No abra la bateria.

No toque ni ponga en cortocircuito los contactos de la bateria.

De las baterias de litio defectuosas可以更好临港 asalir un liquido ligeramente o e inflamable

En caso de que salga liquido de la bateria y entre en

contacto con la piel, lávese inmediamente con abundante agua. En caso de que el liquido entra en contacto con los ojos, lávelos con agua limpia y acuda inmediamente a un centro Médico.

Transporte de baterías Li-Ion:

El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivasactualmente vigentes para eltransporte de baterías Li-Ion. Consulte, si esnecessary, a suEmpresa de transporte. Metabo peutfacilitarle embalajescertificados.

Envíe las baterías únicamente si la carcaça no está deteriorada y no existe fuga de liquido. Extraíga la bateria de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).

5. Descripción general

Véase la頁ina 2.

1 Tubo de salute de aire de acero inoxidable

2 Tubo protector retireable (cierre de bayoneta; para lugares de dificil acceso)
3 Cancamo de transporte, en los modelos (utilizar solo para transporte la herramienta)
4 Entrada de aire
5 I n t e r r u p t o r
6 Bloqueo de connexion: para desbloquear el interruptor inicial (5) para evaporar una connexion incontrolada.
7 Luz de trabajo LED e indicator de senas
8 Indicador de capacité y de senal
9 Botón del indicator de capacité
10 Botón paraaabustar la temperatura
11 Botón de desbloqueo de la bateria
12 Bateria

6. Puesta en marcha

Batería

Cargue la batería (12) antes de utilizar la herr模板.

Si detecta una disminución de potencia, vuelva a cargar la bateria.

Encontrará instrucciones sobre la energia del paquete de baterías en el manual de configuración del equipo de energia de Metabo.

Las baterías de ion litio (Li-Ion) y Li-Power, LiHD poseen un indicator de capacité y de senal (8):
- Al presionar el botón (9) las lámparas LED indican el nivel dearga.
- Si una lámpara LED parpadea, la bateria se encuesta practicamente vacia y debe volver a cargarse.

Inserción y extracción de la bateria

Retirar: Pulsar el botón de desbloqueo de la bateria (11) y tirar de la bateria hacía delante (12).

Montaje: Empujar la batería (12) hasta que quede encajada.

7. Uso

La distancia al dato de trabajo se rige según el material y el tipo de tratamiento a realizar.

Realice primero un test en cuando al caudal de aire y la temperatura. Con las toberas que son parte de los accesorios (vease capitulo 11.) se pueda controlar el aire caliente con precision punctual o superficial.

Tenga cuidado al Cambiar toberas calientes. Peligro de quemaduras.

Con el conmutador (5) pueda conectar y disconectar el aparato y con el botón (10) selección uno de los 2 niveles de temperatura. El LED se enciende.

Nivel 1: 300°C 200 l/min

Nivel 2: 500°C 160 l/min

8. Transporte

Antes de transporte el aparato,utar la bateria.

ESPANOLEs

9. Mantenimiento

La entrada de aire (4) deben estar libre de cuerpos extranos. En caso de ser besoinario, limpiar la entrada de aire (4).

10. Localización de averías

El LED parpadea si la bateria tiene potencia bajo (no es apta o no está cargada)

El termofusible desconecta el aparato completeness en el caso de sobrecarga. Vease capitulo 12.

11. Accesorios

Utilice solo baterias y accesorios originales de Metabo o CAS (Cordless Alliance System).

Utilice únicamente accesos que cumplan los requerimientos y los datos indicados en este manual de instrucciones.

A Baterías de differentes capacities. Adquiera exclusivamente baterías cuya tension coincida con la de su herramienta electrica.

N.° de pedido: 625367000 4,0 Ah (LiHD)

N.° de pedido: 625368000 5,5 Ah (LiHD)

N. de pedido: 625369000 8,0 Ah (LiHD) etc.

Capacidad recomendada 4,0 Ah y mayor.

N.de pedido:6255780003,0Ah(Li-Power)

N.de pedido:625596000 2,0 Ah (Li-Power)

N.depedido:6255890001,5Ah(Li-Power)

N.° de pedido: 625418000 1,5 Ah (Li-Power)

N. de pedido: 625582000 1,3 Ah (Li-Power)

B Cargador: ASC 55, ASC 145, etc.

Si necessities accesorios, dirjase a su distribuidor.

Para que el distribuidor pueda selectionar el accesorio correcto, necessitiesaber la designacion exacta del modelo de su herramienta.

Gama completa de accesos disponible en www.metabo.com o en el catalogo principal.

12. Reparación

Las reparaciones de herramientos electricas solamente deben ser efectuadas por electricistas especializados.

En caso de tener herramientos electricas que necessiten ser reparadas, dirijase por favor a surepresentante de Metabo. En la pagea www.metabo.com encontrará las direcciones necessities.

En la page web www.metabo.com puede usted descargarse las listas de repuestos.

13. Proteccion del medio ambiente

Cumpla lo estipulado por las normativas naciales relativas a la gestion ecologica de los residuos y al reciclaje de Herramentas, embalajes y accesorios usados.

Solo para paises de la UE: no tire las herramientos electricas a la basura domestica. Según la directiva europea 2012/19/UE

sobre residuos de aparatos electricos y electrónicos y las correspondientes legislaciones naciales, las herramrientas electricas usadas deben recogerse por分开ado y reciclarse de modo respetuoso con el medio ambiente.

14. Datos&Tecnicos

HG 18 LTX 500

Temperatura de aire:Nivel 1: 300 °CNivel 2:500 °C

Caudal de aire: Nivel 1: 200 l/min
Nivel 2: 160 l/min

Termoprotector: termofusible

Peso: 686 g (24.2 oz)

Nivel de intensidad acústica:< 70 dB (A)

Vibración: <2,5 m/s 2

Nos reservamos el derecho a efectuar modificaciones en funcion de las innovaciones technologicas.

Valores de medicación establescidos de acuerdo con EN 62841.

Temperatura ambiental admitida de -20°C a 50°C (rendimiento limitado en caso de temperatas inferiores a 0°C ). Temperatura ambiental admitida durante el almacenamento: de 0°C a 30°C

Corriente continua

Las specifications socialesaquí indicadas están susjetas a rangos de tolerancia (conforme a las normas vigentes).

Manual original
