MANUAL DE UTILIZADOR HG 18 LTX 500 METABO

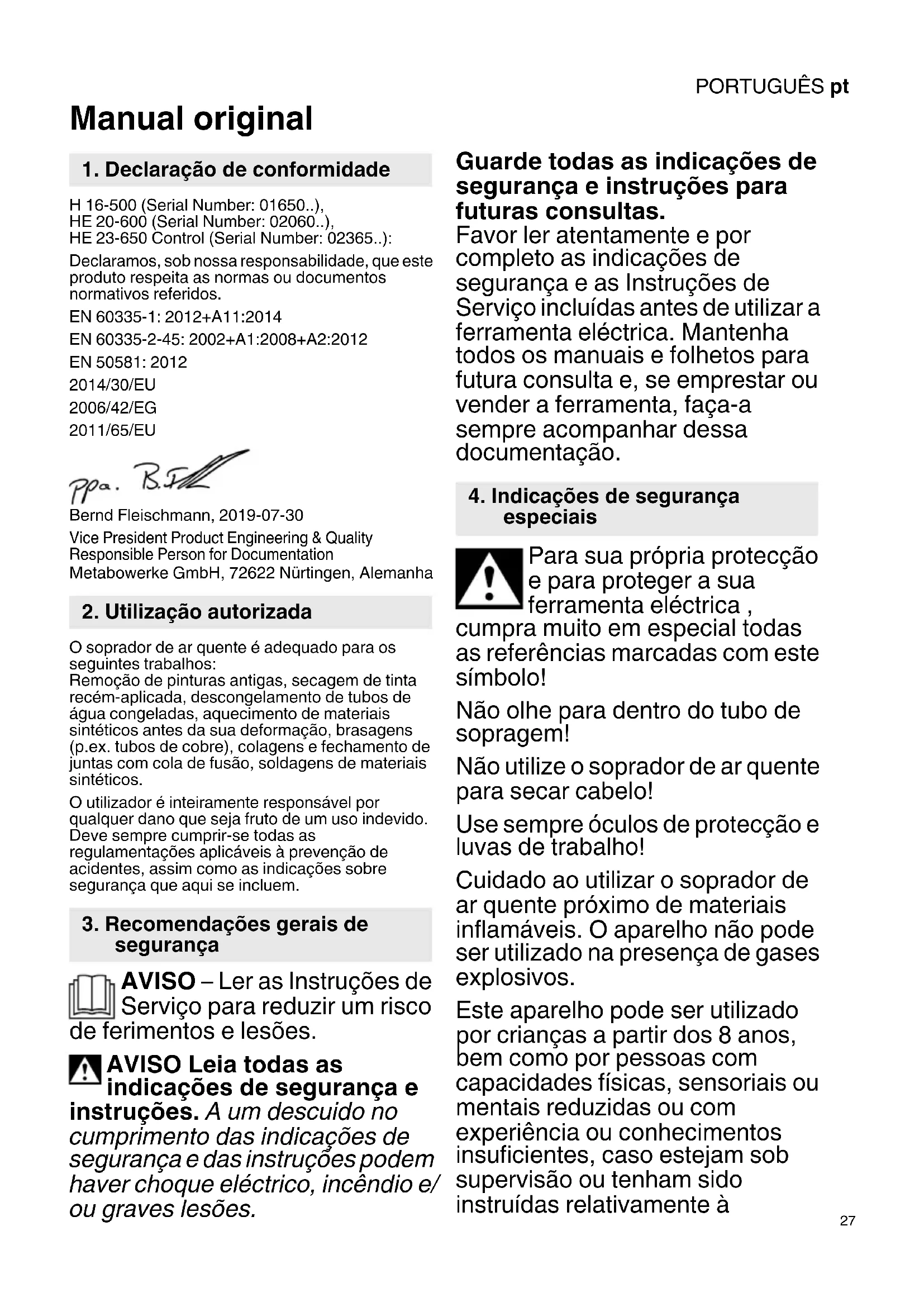

Manual original H 16-500 (Serial Number: 01650..), HE 20-600 (Serial Number: 02060..), HE 23-650 Control (Serial Number: 02365..): Declaramos, sob nossa responsabilidade, que este produto respeita as normas ou documentos normativos referidos. EN 60335-1: 2012+A11:2014 EN 60335-2-45: 2002+A1:2008+A2:2012 EN 50581: 2012 2014/30/EU 2006/42/EG 2011/65/EU Bernd Fleischmann, 2019-07-30 Vice President Product Engineering & Quality Responsible Person for Documentation Metabowerke GmbH, 72622 Nürtingen, Alemanha O soprador de ar quente é adequado para os seguintes trabalhos: Remoção de pinturas antigas, secagem de tinta recém-aplicada, descongelamento de tubos de água congeladas, aquecimento de materiais sintéticos antes da sua deformação, brasagens (p.ex. tubos de cobre), colagens e fechamento de juntas com cola de fusão, soldagens de materiais sintéticos. O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamentações aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem. AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segurança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ ou graves lesões. Guarde todas as indicações de segurança e instruções para futuras consultas. Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Mantenha todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as referências marcadas com este símbolo! Não olhe para dentro do tubo de sopragem! Não utilize o soprador de ar quente para secar cabelo! Use sempre óculos de protecção e luvas de trabalho! Cuidado ao utilizar o soprador de ar quente próximo de materiais inflamáveis. O aparelho não pode ser utilizado na presença de gases explosivos. Este aparelho pode ser utilizado por crianças a partir dos 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência ou conhecimentos insuficientes, caso estejam sob supervisão ou tenham sido instruídas relativamente à

1. Declaração de conformidade

2. Utilização autorizada

3. Recomendações gerais de

4. Indicações de segurança

utilização segura, bem como alertadas para os perigos daí resultantes. As crianças não podem brincar com o aparelho. A limpeza e manutenção por parte do utilizador não podem ser realizadas por crianças sem supervisão. Perigo de queimaduras: Não toque no tubo de sopragem. Não utilize a ferramenta eléctrica quando molhada, tampouco utilize-a em ambientes húmidos ou molhados. Cuidado ao utilizar a ferramenta na proximidade de materiais inflamáveis. Não apontar a um só local por demasiado tempo. O calor pode ser conduzido para materiais inflamáveis, ocultos. Não apontar o soprador de ar quente a materiais facilmente inflamáveis! Se não manusear o soprador de ar quente com todo o cuidado necessário, pode provocar um incêndio. Não deixar a ferramenta inobservada enquanto estiver em funcionamento. Depois de utilizar a ferramenta por tempo prolongado na temperatura máxima, deve aguardar baixar a temperatura da ferramenta antes de desligá-la. Assim aumenta a longevidade do aquecimento. Depois de utilizada a ferramenta, deposite-a sobre as bases de apoio fixas e deixe-a arrefecer antes de guardá-la! Guarde a ferramenta de forma segura. As ferramentas não utilizadas devem ser guardadas num recinto seco e fechado, longe do alcance de crianças. Dê atenção a gases tóxicos e perigos de inflamação. No tratamento com materiais sintéticos, vernizes e materiais semelhantes, podem formar-se gases tóxicos. Dê atenção a riscos de incêndio e de inflamação. Utilize o soprador de ar quente apenas em recintos muito bem ventilados! Não inale os vapores originados! Para sua própria segurança, use apenas acessórios e aparelhos adicionais indicados nas Instruções de Serviço ou que foram recomendados e indicados pelo fabricante da ferramenta. A utilização de acessórios acopláveis e demais acessórios, não recomendados nas Instruções de Serviço ou no Catálogo, pode resultar em riscos de ferimentos e lesões pessoais. Remover a bateria da máquina antes de realizar qualquer ajuste, conversão, manutenção ou limpeza. Certifique-se de que a máquina está desligada ao inserir a bateria. Segurar firmemente a máquina ao retirar e colocar a bateria, de forma a que a o botão de ligar/desligar não possa ser acionado inadvertidamente. Retirar a bateria da máquina, caso a máquina esteja avariada.PORTUGUÊS pt

Proteger as baterias de humidade! Não expor as baterias a fogo! Não utilizar baterias danificadas ou deformadas! Não abrir as baterias! Não tocar nem curto-circuitar os contactos das baterias! As baterias de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável! Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico! Transporte das baterias de lítio: A expedição de baterias de lítio deve ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor ao expedir baterias de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo. A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para expedir, retirar a bateria da máquina. Proteger os contactos contra curto-circuito (por ex. isolar com fita adesiva). Ver página 2. 1 Tubo de ejeção de ar em aço inoxidável 2 Tubo de proteção amovível (fecho tipo mosquetão; para áreas de difícil acesso) 3 Olhal de transporte (utilizar apenas para transportar a máquina) 4 Entrada de ar 5 Gatilho 6 Bloqueio contra ligação: para desbloquear o gatilho (5) de forma a evitar uma ligação inadvertida 7 Lâmpada LED de trabalho e indicador de sinalização 8 Indicador de capacidade e de sinalização 9 Tecla da indicação de capacidade 10 Botão para ajustar a temperatura 11 Botão para desbloqueio da bateria 12 Acumulador Acumulador Antes da sua utilização, deve carregar o acumulador (12). Recarregar o acumulador quando notar um perda de rendimento. Poderá encontrar instruções sobre o carregamento da bateria no manual de instruções do carregador Metabo. Acumuladores Li-Ion "Li-Power, LiHD" possuem uma indicação de capacidade e sinalizador (8): - Premer a tecla (9), e o estado de carga será indicado pelas lâmpadas LED. - Assim que uma lâmpada LED piscar, o acumulador está quase vazio e deve ser recarregado. Retirar, inserir o acumulador Retirar: Premer a tecla para desbloqueio do acumulador (11) e retirar o acumulador (12) pela frente. Inserir: Inserir o acumulador (12) até o seu engate. A distância em relação ao objeto a processar depende do material e do tipo de processamento pretendido. Efetue sempre primeiro um teste referente à quantidade de ar e à temperatura! O ar quente pode ser ajustado de forma precisa em relação ao ponto ou à área de aplicação através da montagem dos bicos que poderá obter como acessórios (ver capítulo 11.). Cuidado ao substituir bocais quentes! Perigo de queimaduras. Com o gatilho (5) poderá ligar e desligar o aparelho e com o botão (10) poderá escolher entre 2 níveis de temperatura. A LED acende. Nível 1: 300 °C, 200 l/min

6. Eliminação de avarias

7. UtilizaçãoPORTUGUÊSpt

• Nível 2: 500 °C, 160 l/min Para transportar o aparelho, retirar a bateria do aparelho. A entrada de ar (4) deve estar livre de corpos estranhos. Se necessário, limpar a entrada de ar (4). A LED pisca quando a bateria tem pouca potência (bateria não apropriada ou descarregada) O fusível térmico desliga completamente o aparelho em caso de sobrecarga. Ver capítulo 12. Utilize apenas baterias originais Metabo ou CAS (Cordless Alliance System) e acessórios. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções. A Baterias de diversas capacidades. Compre apenas baterias com a tensão adequada para a sua ferramenta elétrica. N.º de pedido: 625367000 4,0 Ah (LiHD) N.º de pedido: 625368000 5,5 Ah (LiHD) N.º de pedido: 625369000 8,0 Ah (LiHD) etc. Capacidade recomendada 4,0 Ah e superior. N.º de pedido: 625578000 3,0 Ah (Li-Power) N.º de pedido: 625596000 2,0 Ah (Li-Power) N.º de pedido: 625589000 1,5 Ah (Li-Power) N.º de pedido: 625418000 1,5 Ah (Li-Power) N.º de pedido: 625582000 1,3 Ah (Li-Power) B Carregadores: ASC 55, ASC 145, etc. Se necessitar de acessórios, dirija-se ao seu revendedor. Para selecionar os acessórios corretos indique o tipo exato da sua ferramenta elétrica ao revendedor. Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo principal. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em sepa- rado e entregues a uma reciclagem ecologica- mente correta. HG 18 LTX 500 Temperatura do ar: nível 1: p. 300
• °C Nível 2: p. 500
• °C Quantidade de ar: nível 1: p. 200
• l/min Nível 2: l/min Proteção térmica: fusível térmico Peso 686 g (24.2 oz) Nível sonoro: < 70 dB (A) Vibração: < 2,5 m/s p. 160

Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. Valores medidos determinados de acordo com a EN 62841. Temperatura ambiente permitida durante o funcionamento: -20 °C até 50 °C (potência limitada em caso de temperaturas abaixo dos 0 °C). Temperatura ambiente permitida em caso de armazenamento: 0 °C até 30 °C Corrente contínua Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).

10. Eliminação de avarias

13. Proteção do ambiente
