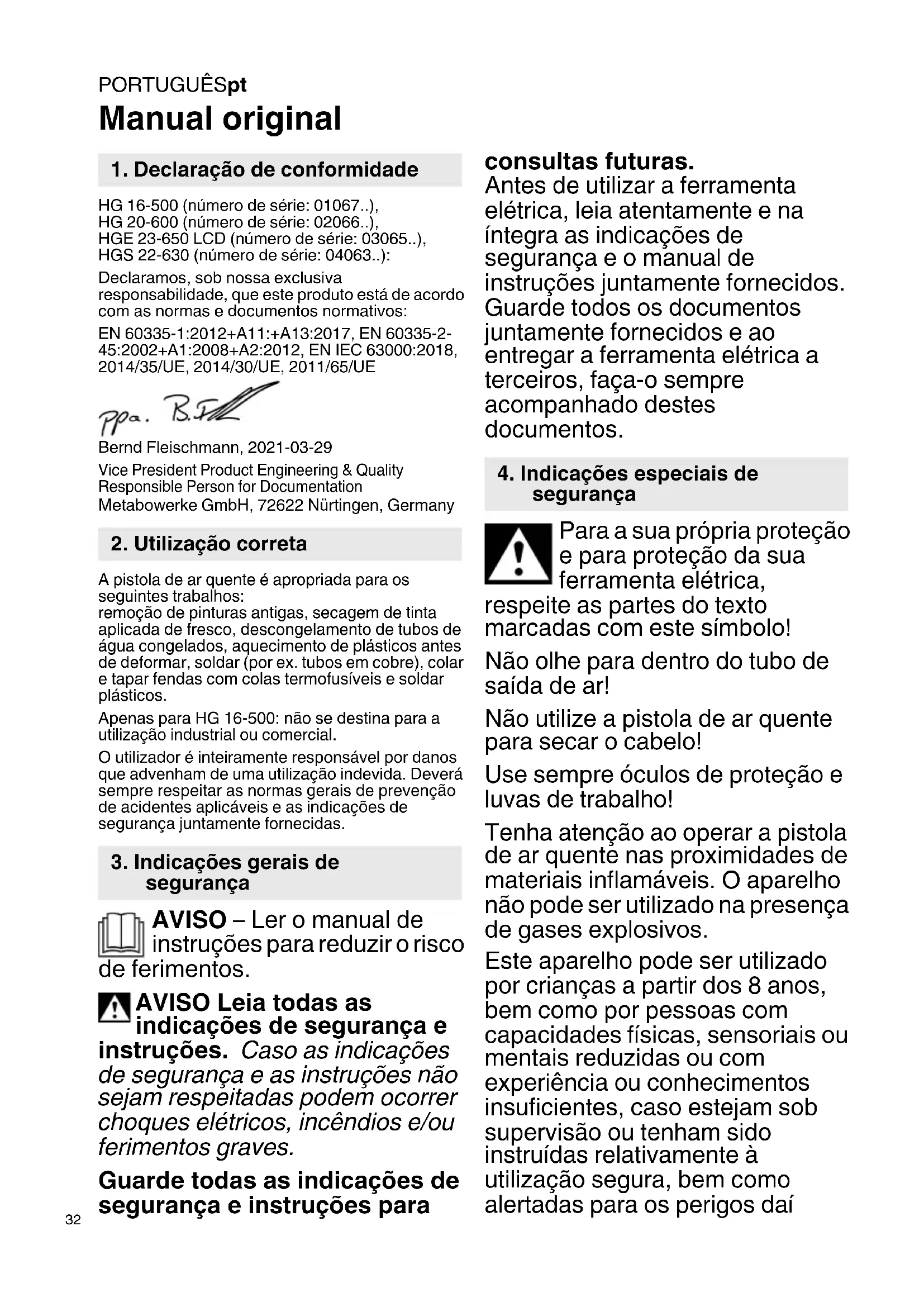

MANUAL DE UTILIZADOR HGE 23650 LCD METABO

livello 2: .....450 l/min

1. Declaração de conformidade

HG 16-500 (número de série: 01067..),

HG 20-600 (número de série: 02066..),

HGE 23-650 LCD (número de série: 03065..),

HGS 22-630 (número de série: 04063..):

Declaramos, sob nossa exclusiva responsabilidade, que este produto está de acordo com as normas e documentos normativos:

EN 60335-1:2012+A11:+A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/UE, 2014/30/UE, 2011/65/UE

Bernd Fleischmann, 2021-03-29

2. Utilização correta

A pistola de ar quente é apropriada para os seguintes trabalhos:

remoção de pinturas antigas, secagem de tinta aplicada de fresco, descongelamento de tubos de água congelados, aquecimento de plásticos antes de deformar, soldar (por ex. tubos em cobre), colar e tapar fendas com colas termofusíveis e soldar plásticos.

Apenas para HG 16-500: não se destina para a utilização industrial ou comercial.

O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.

3. Indicações gerais de segurança

AVISO – Ler o manual de instruções para reduzir o risco

de ferimentos.

AVISO Leia todas as indicações de segurança e

instruções. Caso as indicações de segurança e as instruções não sejam respeitadas podem ocorrer choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para

consultas futuras.

Antes de utilizar a ferramenta elétrica, leia atentamente e na íntegra as indicações de segurança e o manual de instruções juntamente fornecidos.

Guarde todos os documentos juntamente fornecidos e ao entregar a ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4. Indicações especiais de segurança

Para a sua própria proteção e para proteção da sua ferramenta elétrica,

respeite as partes do texto marcadas com este símbolo!

Não olhe para dentro do tubo de saída de ar!

Não utilize a pistola de ar quente para secar o cabelo!

Use sempre óculos de proteção e luvas de trabalho!

Tenha atenção ao operar a pistola de ar quente nas proximidades de materiais inflamáveis. O aparelho não pode ser utilizado na presença de gases explosivos.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência ou conhecimentos insuficientes, caso estejam sob supervisão ou tenham sido instruídas relativamente à utilização segura, bem como alertadas para os perigos daí

resultantes. As crianças não podem brincar com o aparelho. A limpeza e manutenção por parte do utilizador não podem ser realizadas por crianças sem supervisão.

Perigo de queimaduras: não toque no tubo de saída de ar quente.

Não utilize a ferramenta elétrica se estiver molhada, nem em ambientes húmidos ou molhados.

Tenha atenção ao operar o aparelho nas proximidades de materiais inflamáveis. Não direcionar para um só local por demasiado tempo.

O calor pode ser conduzido para materiais inflamáveis que estejam ocultos.

Não direcione a pistola de ar quente para materiais facilmente inflamáveis! Se não operar a pistola de ar quente com todo o cuidado necessário, pode ocorrer um incêndio.

Não deixar o aparelho sem supervisão enquanto estiver em funcionamento.

Depois de utilizar o aparelho por tempo prolongado na temperatura máxima deverá aguardar até que a temperatura do aparelho desça antes de o desligar. Isto aumenta a durabilidade do aquecimento.

Depois de utilizar o aparelho, deposite-o sobre as bases de apoio fixas e deixe-o arrefecer antes de o guardar!

Guarde as suas ferramentas de forma segura.

As ferramentas que não estão a ser utilizadas devem ser armazenadas num local seco, fechado e inaccessível para crianças.

Mantenha-se atento a gases tóxicos e ao perigo de inflamação.

Ao tratar plásticos, tintas e materiais semelhantes, podem formar-se gases tóxicos.

Mantenha-se atento ao perigo de incêndio e de inflamação.

Utilize a pistola de ar quente apenas em recintos muito bem ventilados!

Não inale os vapores originados!

Para sua própria segurança, utilize apenas acessórios e aparelhos adicionais indicados no manual de instruções ou que tenham sido recomendados ou indicados pelo fabricante da ferramenta. A utilização de ferramentas acopláveis ou acessórios não recomendados no manual de instruções ou no catálogo, pode representar risco de ferimentos pessoais.

5. Vista geral

Ver página 2.

1 Tubo de saída de ar em aço inoxidável
2 Tubo de proteção amovível (para locais de difícil acesso)
3 Entrada de ar (na HGS... com filtro de pós finos)
4 Interruptor deslizante (interruptor ligar-desligar/de níveis)
5 Bases de apoio fixas antiderrapantes (para uma utilização estacionária sem tombar e antiderrapante)
6 Roda de ajuste para ajustar a temperatura*
7 Indicação* (para temperatura e caudal de ar)
8 Botão para ajuste do caudal de ar*
9 Botão de seleção do programa*

PORTUGUÊSpt

10 Joystick para o ajuste da temperatura e do caudal de ar*

* consoante o equipamento / consoante o modelo

6. Utilização

Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de características.

A distância em relação ao objeto a processar depende do material e do tipo de processamento pretendido. Efetue sempre primeiro um teste referente ao caudal de ar e à temperatura! O ar quente pode ser ajustado de forma precisa em relação ao ponto ou à área de aplicação através da montagem dos bicos que poderá obter como acessórios (ver capítulo 9.).

Cuidado ao substituir bocais quentes! Perigo de queimaduras.

6.1 HG 16-500

O interruptor deslizante (4) permite-lhe ligar e desligar o aparelho e escolher entre 2 níveis (para caudal de ar e temperatura).

Nível 1: 300 °C, 240 l/min

Nível 2: 500 °C, 450 l/min

6.2 HG 20-600

O interruptor deslizante (4) permite-lhe ligar e desligar o aparelho e escolher entre 3 níveis.

O caudal de ar varia nos 3 níveis (150/300/500 l/min).

No nível 1 do interruptor deslizante (4), a temperatura é sempre de 80 °C (nível de ar frio). Utilize o nível de ar frio para secar tinta, arrefecer peças de trabalho ou para arrefecer o bico antes de trocar uma peça do acessório.

No nível 2 e 3 do interruptor deslizante (4) é possível ajustar continuamente a temperatura na roda de ajuste (6).

Os números de 1 - 9 exibidos na roda de ajuste servem de orientação. "1" significa 80 °C. "9" significa 600 °C (temperatura máxima).

6.3 HGE 23-650 LCD

O interruptor deslizante (4) permite-lhe ligar e desligar o aparelho e escolher entre 2 níveis.

No nível 1 do interruptor deslizante (4), a temperatura é sempre de 80 °C (nível de ar frio). Utilize o nível de ar frio para secar tinta, arrefecer peças de trabalho ou para arrefecer o bico antes de trocar uma peça do acessório.

No nível 2 do interruptor deslizante (4) é possível ajustar a temperatura e o caudal de ar.

Ajustar a temperatura:

Pressionar brevemente o Joystick (10) para a esquerda/direita aumenta ou desce o valor ajustado em intervalos de 10°. Se carregar durante mais tempo no Joystick (10), o valor será alterado mais rápido.

Notas:

Depois de ajustar a temperatura pretendida, a pistola necessita de alguns segundos (consoante as rotações/o caudal de ar selecionado), para atingir o valor ajustado. Durante este tempo, o símbolo "°C" estará a piscar.

Depois de desligar a pistola de ar quente, permanece selecionado o último valor ajustado.

Ajustar o caudal de ar:

Se pressionar o botão (8) em seguida, pressionar brevemente o Joystick (10) para a esquerda/direita poderá ajustar o caudal de ar ou as rotações do ventilador.

Funcionamento com programa:

De fábrica, foram ajustados quatro programas para os trabalhos mais frequentes. Pressione o botão "P" para funcionamento com programa. No visor é exibido para programa 1. Se continuar a pressionar o botão de programa passará para os programas 2, 3. Se pressionar novamente, voltará para o funcionamento normal.

Programa 1: deformar tubos plásticos

Programa 2: soldar tubos plásticos

Programa 3: remover tinta

Programa 4: soldadura fraca

(Dados técnicos, ver capítulo 12.)

Alterar e memorizar programas:

Os valores dos quatro programas podem ser alterados e memorizados. Para isso, pressione primeiro o botão de programa "P", até ser exibido o programa que pretende alterar. Ajuste o caudal de ar e a temperatura pretendida. Para memorizar, pressione o botão de programa "P" até o símbolo → ser apagado no visor (aprox. 2 segundos). Os valores inseridos estão agora memorizados no programa.

Nota:

- Para voltar do funcionamento com programa para o funcionamento normal, pressione o botão de programa (9), até o símbolo de programa desaparecer na indicação (7).

- Poderá consultar os ajustes de fábrica no capítulo 12.

6.4 HGS 22-630

O interruptor deslizante (4) permite-lhe ligar e desligar o aparelho e escolher entre 2 níveis.

O caudal de ar varia nos 2 níveis (Nível 1: 150-300 l/min, nível 2: 300-500 l/min).

No nível 1 e 2 do interruptor deslizante (4) é possível ajustar continuamente a temperatura na roda de ajuste (6).

Os números de 1 - 9 exibidos na roda de ajuste servem de orientação. "1" significa 80 °C. "9" significa 630 °C (temperatura máxima).

6.5 Funcionamento estacionário

Se utilizar a pistola de ar quente como aparelho estacionário, certifique-se de esta se encontra numa posição segura, antiderrapante e sobre uma superfície limpa.

Para utilizar a pistola de ar quente no funcionamento estacionário, deverá pousá-la sobre as bases de apoio fixas (5), antiderrapantes.

7. Manutenção

A entrada de ar (3) deve estar livre de corpos estranhos. Se necessário, limpar a entrada de ar (3).

Na HGS 22-630, desmontar o filtro de pó fino (3) para limpar (ver fig., página 2). Substituir os filtros de pó fino desgastados. Conjunto de filtros e substituição: n.º de pedido 344199400.

8. Eliminação de avarias

Proteção térmica em caso de acumulação de calor) (apenas na HGE 23-650 LCD):

Um interruptor térmico desliga o aquecimento assim que a saída de ar na abertura de sopragem estiver demasiado obstruída (acumulação de calor). No entanto, o ventilador continua a funcionar. Assim que a abertura de sopragem estiver novamente desobstruída, o aquecimento volta a ligar automaticamente, após um curto espaço de tempo. O interruptor térmico pode também atuar depois de desligar o aparelho, fazendo com que demore mais tempo do que o habitual a atingir a temperatura na abertura de sopragem, quando voltar a ligar.

Fusível térmico em caso de sobrecarga (em todos os aparelhos):

O fusível térmico desliga completamente o aparelho em caso de sobrecarga. Ver cap. Reparação!

9. Acessórios

Utilize apenas acessórios Metabo originais.

Se necessitar de acessórios, dirija-se ao seu revendedor.

Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo.

10. Reparações

As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas!

Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo.

Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com

Poderá descarregar as listas de peças sobressalentes em www.metabo.com

11. Proteção do ambiente

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE

sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta.

12. Dados técnicos

HG 16-500

Potência: 1600 W

Temperatura do ar: nível 1: 300 °C Nível 2: 500 °C

Caudal de ar: Nível 0: ....desligado Nível 1: ....240 l/min Nível 2: ....450 l/min

Proteção térmica: apenas fusível térmico Peso 600 g (20.8 oz)

Nível sonoro: < 70 dB (A)

Vibração: < 2,5 m/s ^2

HG 20-600

Potência: 2000 W

Temperatura do ar: Nível 1: ....80 °C Nível 2: ....80-600 °C Nível 3: ....80-600 °C

Caudal de ar: Nível 0: ....desligado Nível 1: ....150 l/min Nível 2: ....300 l/min Nível 3: ....500 l/min

Ajuste da temperatura: continuamente em 9 intervalos por roda de ajuste

Proteção térmica: apenas fusível térmico Peso 620 g (22.0 oz)

Nível sonoro: < 70 dB (A)

Vibração: < 2,5 m/s ^2

HGE 23-650 LCD

Potência: 2100 W (max 2300 W)

Temperatura do ar: Nível 1: .....80 °C Nível 2: .....80-650 °C

Ventilador: regulável continuamente Caudal de ar: Nível 1: ..... 150-250 l/min Nível 2: ..... 150-500 l/min

Programas: 1=250 °C / ⏻ aprox. 350 l/min

2=350 °C / ⏱ aprox. 400 l/ min

3=450 °C / ⏻ aprox. 500 l/ min

PORTUGUÊSpt

4=550 °C / ≡ aprox. 400 l/

min

Indicação da temperatura: LCD em intervalos de 10 °C

Proteção térmica: sim

Peso 700 g (24.2 oz)

Nível sonoro: < 70 dB (A)

Vibração: < 2,5 m/s ^2

HGS 22-630

Potência: 2100 W (max 2200 W)

Temperatura do ar: Nível 1: .....80-630 °C Nível 2: .....80-630 °C

Caudal de ar: Nível 0: ....desligado Nível 1: ..... 150-300 l/min Nível 2: ..... 300-500 l/min

Ajuste da

temperatura: continuamente em 9 intervalos por roda de ajuste

Proteção térmica: apenas fusível térmico

Peso 650 g (23.0 oz)

Nível sonoro: < 70 dB (A)

Vibração: < 2,5 m/s ^2

Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.

Valores medidos determinados de acordo com a EN 60745.

Máquina da classe de proteção II

Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).
