BRUGSANVISNING HGE 23650 LCD METABO

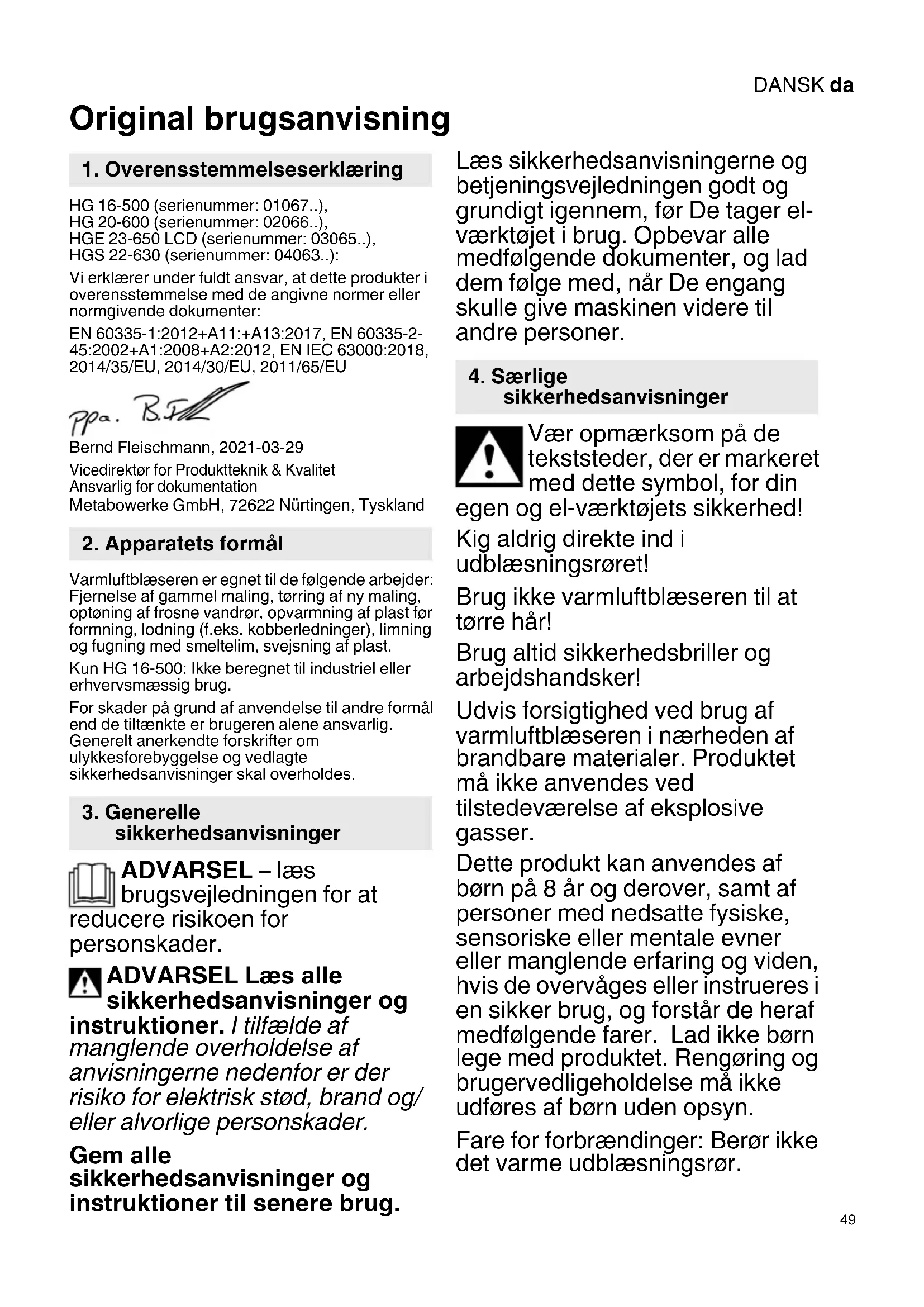

Original brugsanvisning HG 16-500 (serienummer: 01067..), HG 20-600 (serienummer: 02066..), HGE 23-650 LCD (serienummer: 03065..), HGS 22-630 (serienummer: 04063..): Vi erklærer under fuldt ansvar, at dette produkter i overensstemmelse med de angivne normer eller normgivende dokumenter: EN 60335-1:2012+A11:+A13:2017, EN 60335-2- 45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU Bernd Fleischmann, 2021-03-29 Vicedirektør for Produktteknik & Kvalitet Ansvarlig for dokumentation Metabowerke GmbH, 72622 Nürtingen, Tyskland Varmluftblæseren er egnet til de følgende arbejder: Fjernelse af gammel maling, tørring af ny maling, optøning af frosne vandrør, opvarmning af plast før formning, lodning (f.eks. kobberledninger), limning og fugning med smeltelim, svejsning af plast. Kun HG 16-500: Ikke beregnet til industriel eller erhvervsmæssig brug. For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. ADVARSEL – læs brugsvejledningen for at reducere risikoen for personskader. ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. Gem alle sikkerhedsanvisninger og instruktioner til senere brug. Læs sikkerhedsanvisningerne og betjeningsvejledningen godt og grundigt igennem, før De tager el- værktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, når De engang skulle give maskinen videre til andre personer. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! Kig aldrig direkte ind i udblæsningsrøret! Brug ikke varmluftblæseren til at tørre hår! Brug altid sikkerhedsbriller og arbejdshandsker! Udvis forsigtighed ved brug af varmluftblæseren i nærheden af brandbare materialer. Produktet må ikke anvendes ved tilstedeværelse af eksplosive gasser. Dette produkt kan anvendes af børn på 8 år og derover, samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de overvåges eller instrueres i en sikker brug, og forstår de heraf medfølgende farer. Lad ikke børn lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn. Fare for forbrændinger: Berør ikke det varme udblæsningsrør.

sikkerhedsanvisninger

sikkerhedsanvisningerDANSKda

Brug ikke el-værktøjet i fugtig tilstand eller i fugtige eller våde omgivelser. Udvis forsigtighed ved brug af apparatet i nærheden af brandbare materialer. Ret ikke apparatet mod samme sted i længere tid. Varme kan ledes frem til skjulte brandbare materialer. Ret ikke varmluftblæseren mod letantændelige materialer! Hvis varmluftblæseren ikke behandles forsigtigt, kan der opstå brand. Hav altid apparatet under opsyn, mens det er i brug. Efter længere tids brug ved høje temperaturer skal du lade temperaturen falde, før du slukker for apparatet. Dette forlænger varmluftblæseren levetid. Stil apparatet på apparatets fod efter brug, og lad det køle af, før du stiller det til opbevaring! Opbevar værktøjet sikkert. Når værktøjet ikke er i brug, skal det opbevares i tørre, lukkede rum utilgængeligt for børn. Vær opmærksom på giftige gasser og antændelsesfare. Ved bearbejdning af plast, lak og lignende materialer kan der udvikles giftige gasser. Vær opmærksom på brand- og antændelsesfare. Brug kun varmluftblæseren i rum med god udluftning! Undgå at indånde dampene! Af hensyn til din egen sikkerhed skal du kun anvende tilbehør og tilbehørsudstyr, som er angivet i betjeningsvejledningen eller anbefales af værktøjsproducenten. Hvis du bruger andre værktøjer eller andet tilbehør end det, der fremgår af betjeningsvejledningen eller kataloget, kan det indebære risiko for skader. Se side 2. 1 Udblæsningsrør i specialstål 2 Aftageligt beskyttelsesrør (til vanskeligt tilgængelige steder) 3 Luftindtag (ved HGS... med filter til fint støv) 4 Skydekontakt (tænd-sluk-kontakt/trinkontakt) 5 Skridsikker apparatfod (sikrer, at apparatet kan bruges stationært uden at vælte og skride) 6 Stillehjul til indstilling af temperatur* 7 Indikator* (til temperatur og luftmængde) 8 Knap til indstilling af luftmængden* 9Programvælgerknap* 10 Joystick til indstilling af temperatur og luftmængde*

• afhængig af udstyr/model Før du tager produktet i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning. Afstanden til emnet afhænger af materiale og bearbejdningsmetode. Foretag altid en test af luftmængde og temperatur! Med de monterbare dyser, der fås som tilbehør, (se kapitel 9.) kan den varme luft styres nøjagtigt efter punkter og flader. Vær forsigtig ved udskiftning af dyser! Fare for forbrænding.

Med skydekontakten (4) kan du tænde og slukke for apparatet og vælg mellem 2 trin (til luftmængde og temperatur). Trin 1: 300 °C, 240 l/min Trin 2: 500 °C, 450 l/min

Med skydekontakten (4) kan du tænde og slukke for apparatet og vælge mellem 3 trin. Luftmængden varierer i de 3 trin (150/300/500 l/min). På Trin 1 på skydekontakten (4) udgør temperaturen altid 80 °C (kold luft). Brug kold luft til

at tørre maling, afkøle emner eller afkøle dyserne før skift af tilbehørsdele. På Trin 2 og 3 på skydekontakten (4) kan temperaturen indstilles trinløst på stillehjulet (6). Tallene fra 1 til 9, der vises på indstillingshjulet, bruges som vejledning. "1" betyder 80 °C. "9" betyder 600 °C (maksimaltemperatur).

Med skydekontakten (4) kan du tænde og slukke for apparatet og vælge mellem 2 trin. På Trin 1 på skydekontakten (4) udgør temperaturen altid 80 °C (kold luft). Brug kold luft til at tørre maling, afkøle emner eller afkøle dyserne før skift af tilbehørsdele. På Trin 2 på skydekontakten (4) kan temperatur og luftmængde indstilles. Indstilling af temperatur: Et kort tryk på joysticket (10) til venstre/højre får den indstillede værdi til at stige eller falde i trin á 10 °. Ved en længere aktivering af joysticket (10) ændres værdien hurtigere. Henvisning: Når den ønskede temperatur er indstillet, skal blæseren (afhængigt af det valgte omdrejningstal/ den valgte luftmængde) bruge nogle sekunder på at nå den indstillede værdi. I dette tidsrum blinker „°C“- tegnet. Når varmluftblæseren er slukket, bevares den senest indstillede værdi. Indstilling af luftmængde: Ved tryk på tasten (8) og herefter et kort tryk på joysticket (10) til venstre/højre indstilles luftmængden hhv. ventilatorens omdrejningstal. Programdrift: Fra fabrikken er der indstillet fire programmer til de hyppigst forekommende opgaver. Tryk på tasten "P" for programdrift. Displayet viser for Program

1. Ved yderligere tryk på programtasten kommer du

til programmerne , og . Hvis du trykker igen, kommer du tilbage til normal drift. Program 1: formning af plastrør Program 2: svejsning af plastrør Program 3: fjernelse af lak Program 4: blødlodning (For Tekniske data, se kapitel 12.) Ændring og lagring af programmer: Værdierne i de fire programmer kan ændres og gemmes. Her skal du først trykke på programtasten "P", indtil det program, der skal ændres, bliver vist. Indstil den ønskede luftmængde og temperatur. For at gemme skal du trykke på programtasten „P“ indtil tegnet slukker på displayet (ca. 2 sekunder). De angivne værdier er nu gemt i programmet. OBS: - For at vende tilbage fra programdrift til normal drift, skal du trykke på programtasten (9), indtil programsymbolet i indikatoren (7) er forsvundet. - Du finder fabriksindstillinger for programmet i kapitel 12.

Med skydekontakten (4) kan du tænde og slukke for apparatet og vælge mellem 2 trin. Luftmængden varierer i de 2 trin (Trin 1: 150-300 l/min, Trin 2: 300-500 l/min). På Trin 1 og 2 på skydekontakten (4) kan temperaturen indstilles trinløst på stillehjulet (6). Tallene fra 1 til 9, der vises på indstillingshjulet, bruges som vejledning. "1" betyder 80 °C. "9" betyder 630 °C (maksimaltemperatur).

Hvis varmluftblæseren bruges som stationær enhed, skal du sikre, at den står på en skridsikker og ren overflade. Når varmluftblæseren bruges som stationær enhed, skal du anbringe den på de skridsikre fødder (5). Luftindtaget (3) skal være frit for fremmedlegemer. Luftindtaget (3) skal i givet fald rengøres. Ved HGS 22-630 skal filtret til fint støv (3) afmonteres ved rengøringen (se Ill., Side 2). Udskift slidte filtre til fint støv. Reservefiltersæt: Best.-nr.

Termosikring ved varmeophobning (kun ved HGE 23-650 LCD): En termosikring slukker for varmen, hvis luften fra udblæsningsåbningen forhindres kraftigt (varmeophobning). Blæseren fortsætter dog med at køre. Når udblæsningsåbningen atter er fri, tændes varmen igen automatisk efter kort tid. Termosikringen kan også aktiveres, efter at apparatet er slukket, så det varer lidt længere end normalt, før temperaturen er nået i udblæsningsåbningen. Termosikring ved overbelastning (ved alle apparater): Termosikringen afbryder apparatet helt i tilfælde af overbelastning. Se kap. Reparation! Brug kun originalt Metabo-tilbehør. Hvis du har brug for tilbehør, bedes du henvende dig til din forhandler. Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Et defekt netkabel må kun udskiftes med et specielt, originalt netkabel fra Metabo, der er tilgængeligt hos Metabo service.

8. Afhjælpning af fejl

Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det euro- pæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. HG 16-500 Effekt: 1600 W Lufttemperatur: trin 1: ......................300 °C Trin 2: . ......................500 °C Luftmængde: Trin 0:.. ........................... Fra Trin 1:.. .................. 240 l/min Trin 2:.. .................. 450 l/min Termosikring: kun termosikring Vægt 600 g (20.8 oz) Lydtryksniveau < 70 dB (A) Vibration:< 2,5 m/s

Forbeholdt ændringer som følge af tekniske fremskridt. Måleværdier beregnet jf. EN 60745. Klasse II maskine De angivne tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder).
