Typ produktu	Pistolet termiczny
Marka	Metabo
Model	HGE 23650 LCD
Moc	2100 W (maks. 2300 W)
Zakres temperatur	80 °C do 650 °C (regulowany co 10 °C)
Przepływ powietrza	150 do 500 l/min (regulowany w sposób ciągły)
Wyświetlacz	LCD z przyrostem co 10 °C
Programy wstępnie ustawione	4 programy (formowanie rur, spawanie, usuwanie lakieru, lutowanie miękkie)
Funkcja zimnego powietrza	Tak (poziom 1 przy 80 °C)
Zabezpieczenie termiczne	Tak (wyłącznik termiczny i bezpiecznik termiczny)
Waga	700 g
Poziom ciśnienia akustycznego	< 70 dB(A)
Drgania	< 2,5 m/s²
Klasa ochronności	II (podwójna izolacja)
Konserwacja	Regularnie czyścić wlot powietrza
Bezpieczeństwo	Nie patrzeć do rury, nosić okulary i rękawice, unikać materiałów łatwopalnych
Części zamienne	Filtry zapasowe (nr ref. 344199400), specjalny przewód zasilający Metabo
Naprawialność	Naprawy przez elektryka, skontaktuj się z serwisem Metabo

Często zadawane pytania - HGE 23650 LCD METABO

Jak ustawić temperaturę na HGE 23650 LCD?

Użyj joysticka do regulacji temperatury co 10 °C. Długie naciśnięcie zmienia wartość szybciej.

Jaka jest funkcja trybu programu?

Tryb programu oferuje 4 ustawienia wstępne dla typowych zadań: formowanie rur, spawanie, usuwanie lakieru i lutowanie miękkie. Można je również dostosować.

Czy mogę użyć tego pistoletu do usuwania farby?

Tak, program 3 jest przeznaczony do usuwania lakieru. Ustaw odpowiednią temperaturę i przepływ powietrza.

Jak wyczyścić urządzenie?

Regularnie czyść wlot powietrza, aby uniknąć zablokowania. W przypadku modelu HGS zdemontuj filtr drobnego pyłu i wymień go w razie potrzeby.

Co zrobić, jeśli urządzenie zatrzyma się podczas użytkowania?

Sprawdź, czy zabezpieczenie termiczne zadziałało z powodu nagromadzenia ciepła. Odblokuj wylot powietrza i pozostaw do ostygnięcia przed ponownym uruchomieniem.

Czy to urządzenie nadaje się do użytku profesjonalnego?

Tak, HGE 23650 LCD jest zaprojektowany do intensywnego użytku z mocą maksymalną 2300 W i precyzyjnymi ustawieniami.

Jak wymienić dyszę?

Poczekaj, aż dysza ostygnie, a następnie ostrożnie ją wyjmij. Używaj oryginalnych akcesoriów Metabo, aby zapewnić bezpieczeństwo.

Jakie są podstawowe środki ostrożności?

Noś okulary ochronne i rękawice robocze. Nigdy nie kieruj strumienia gorącego powietrza na łatwopalne materiały ani osoby.

Jak korzystać z funkcji zimnego powietrza?

Wybierz poziom 1 na przełączniku suwakowym, aby uzyskać strumień powietrza o temperaturze 80 °C, idealny do suszenia lub chłodzenia elementów.

Gdzie znaleźć części zamienne?

Skontaktuj się ze sprzedawcą Metabo lub odwiedź stronę www.metabo.com, aby zamówić oryginalne części, takie jak filtry (nr ref. 344199400).

INSTRUKCJA OBSŁUGI HGE 23650 LCD METABO

pl Instrukcja oryginalna 53

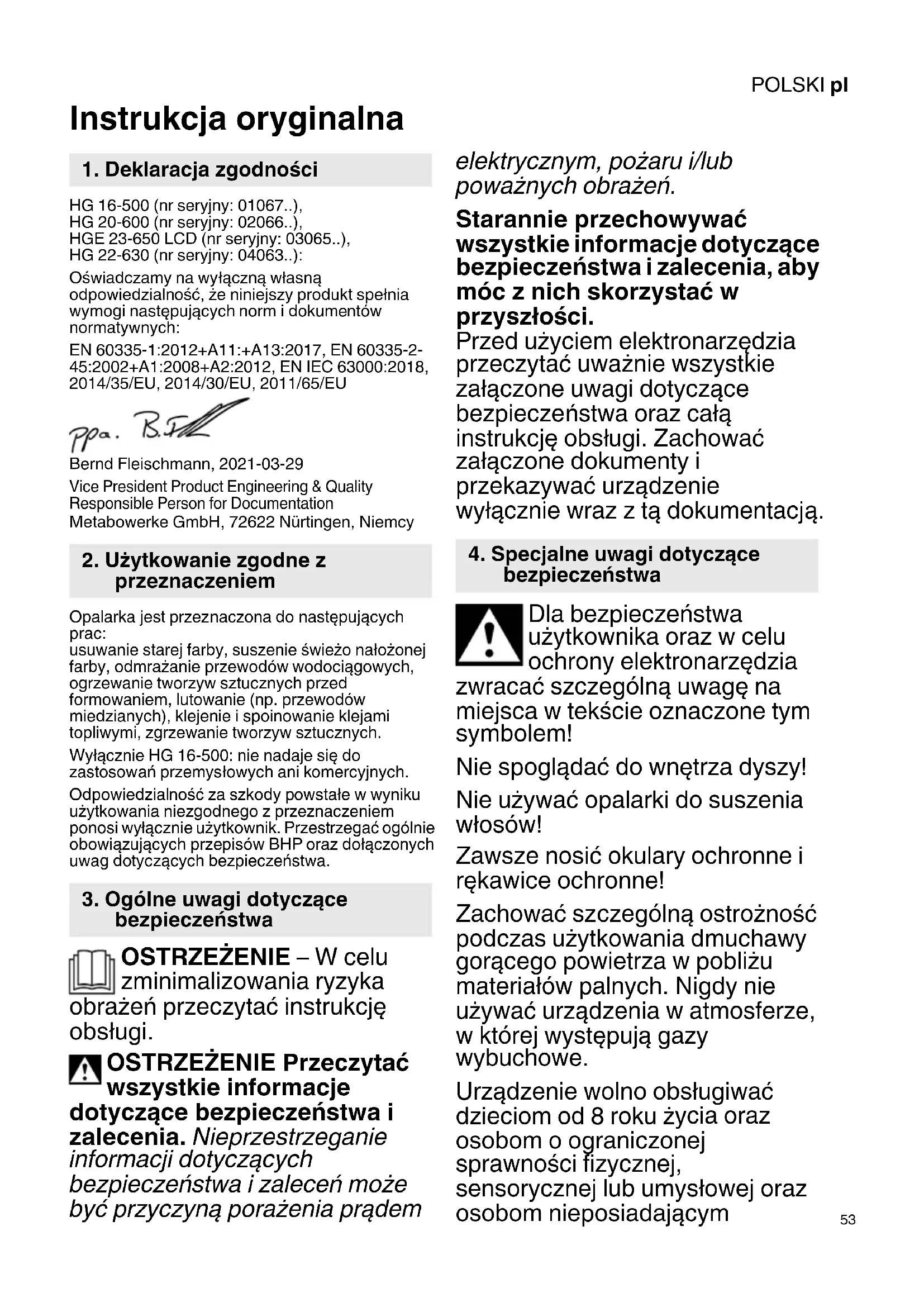

Instrukcja oryginalna

1. Deklaracja zgodności

HG 16-500 (nr seryjny: 01067..),

HG 20-600 (nr seryjny: 02066..),

HGE 23-650 LCD (nr seryjny: 03065..),

HG 22-630 (nr seryjny: 04063..):

Oświadczamy na wyłączną własną odpowiedzialność, że niniejszy produkt spełnia wymogi następujących norm i dokumentów normatywnych:

EN 60335-1:2012+A11:+A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Użytkowanie zgodne z przeznaczeniem

Opalarka jest przeznaczona do następujących prac:

usuwanie starej farby, suszenie świeżo nałożonej farby, odmrażanie przewodów wodociągowych, ogrzewanie tworzyw sztucznych przed formowaniem, lutowanie (np. przewodów miedzianych), klejenie i spoinowanie klejami topliwymi, zgrzewanie tworzyw sztucznych.

Wyłącznie HG 16-500: nie nadaje się do zastosowań przemysłowych ani komercyjnych.

Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

3. Ogólne uwagi dotyczące bezpieczeństwa

OSTRZEŻENIE – W celu zminimalizowania ryzyka

obrażeń przeczytać instrukcję obsługi.

OSTRZEŻENIE Przeczytać wszystkie informacje

dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie informacji dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem

elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie informacje dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przed użyciem elektronarzędzia przeczytać uważnie wszystkie załączone uwagi dotyczące bezpieczeństwa oraz całą instrukcję obsługi. Zachować załączone dokumenty i przekazywać urządzenie wyłącznie wraz z tą dokumentacją.

4. Specjalne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia

zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

Nie spoglądać do wnętrza dyszy!

Nie używać opalarki do suszenia włosów!

Zawsze nosić okulary ochronne i rękawice ochronne!

Zachować szczególną ostrożność podczas użytkowania dmuchawy gorącego powietrza w pobliżu materiałów palnych. Nigdy nie używać urządzenia w atmosferze, w której występują gazy wybuchowe.

Urządzenie wolno obsługiwać dzieciom od 8 roku życia oraz osobom o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz osobom nieposiadającym

POLSKIpl

wystarczającego doświadczenia lub wiedzy, jeżeli zapewni się tym osobom nadzór lub instruktaż w zakresie bezpiecznej obsługi urządzenia i zrozumieją one występujące niebezpieczeństwa. Urządzenie nie jest przeznaczone do zabawy. Dzieciom nie wolno czyścić ani konserwować urządzenia bez nadzoru.

Niebezpieczeństwo poparzenia: nie dotykać gorącej dyszy.

Nie używać elektronarzędzi, gdy są wilgotne. Nie używać w wilgotnym lub mokrym otoczeniu.

Zachować szczególnie ostrożność podczas eksploatacji urządzeń w pobliżu materiałów palnych. Nie kierować urządzenia zbyt długo na to samo miejsce.

Ciepło może zostać doprowadzone do ukrytych materiałów palnych.

Nie kierować opalarki na materiały łatwopalne! Niewłaściwe obchodzenie się z opalarką może prowadzić do pożaru.

Nie pozostawiać urządzenia bez nadzoru, dopóki jest włączone.

W przypadku eksploatacji urządzenia przez dłuższy czas z najwyższą temperaturą przed wyłączeniem zmniejszyć temperaturę. Przedłuża to okres żywotności grzałki.

Po użyciu oprzeć urządzenie na podpórkach i pozostawić do ostygnięcia przed przechowywaniem!

Urządzenia przechowywać w bezpiecznym miejscu.

Nieużywane urządzenia przechowywać w suchym, zamkniętym pomieszczeniu niedostępnym dla dzieci.

Uważać na gazy trujące i niebezpieczeństwo zapłonu.

Podczas obróbki tworzyw sztucznych, lakierów i podobnych materiałów mogą powstawać gazy trujące. Uważać na niebezpieczeństwo pożaru i zapłonu.

Opalarki używać wyłącznie w dobrze wentylowanych pomieszczeniach!

Nie wdychać powstających oparów!

Dla własnego bezpieczeństwa używać tylko takiego osprzętu i wyposażenia dodatkowego, które zostały wymienione w instrukcji obsługi lub są zalecane przez producenta. Używanie innych narzędzi roboczych lub osprzętu, niż zalecane w instrukcji obsługi czy katalogu, może prowadzić do obrażeń.

5. Elementy urządzenia

Patrz strona 2.

1 Rura wydmuchowa ze stali nierdzewnej
2 Z d e j m o w a n a o s łona dyszy (w cel miejsc trudno dostępnych)
3 Wlot powietrza (w HGS... z filtrem pyłów drobnocząstkowych)
4 Przełącznik suwakowy (włącznik/wyłącznik / przełącznik stopniowy)
5 Antypoślizgowe podpórki (zabezpieczające przed wywróceniem i ślizganiem podczas prac stacjonarnych)
6 Pokrętło nastawcze do ustawiania temperatury*
7 Wyświetlacz* (temperatury i przepływu powietrza)
8 Przycisk do ustawiania przepływu powietrza*
9 Przycisk wyboru programu*

10 Joystick do ustawiania temperatury i przepływu powietrza*

* w zależności od wyposażenia / w zależności od modelu

6. Użytkowanie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Odstęp od obrabianego obiektu zależy od materiału i rodzaju wykonywanej pracy. Przed rozpoczęciem pracy należy zawsze przeprowadzać test ilości powietrza i temperatury! Dostępne jako osprzęt dysze (patrz rozdział 9.) pozwalają na precyzyjne kierowanie strumienia gorącego powietrza na odpowiedni punkt lub płaszczyznę.

Zachować ostrożność podczas wymiany gorących dysz! Niebezpieczeństwo oparzenia.

6.1 HG 16-500

Przełącznik suwakowy (4) służy do włączania i wyłączania urządzenia oraz do wyboru między 2 stopniami (przepływu powietrza i temperatury).

Stopień 1: 300°C, 240 l/min

Stopień 2: 500°C, 450 l/min

6.2 HG 20-600

Przełącznik suwakowy (4) służy do włączania i wyłączania urządzenia oraz do wyboru między 3 stopniami.

Przepływ powietrza można zmieniać 3-stopniowo (150/300/500 l/min).

Jeżeli przełącznik suwakowy (4) jest ustawiony na stopień 1, temperatura wynosi zawsze 80°C (stopień zimnego powietrza). Stopnia zimnego powietrza używać do suszenia farby, schładzania obrabianych elementów lub ochłodzenia dyszy przed wymianą osprzętu.

Jeżeli przełącznik suwakowy (4) jest ustawiony na stopień 2 lub 3, temperaturę można regulować płynnie pokrętłem nastawczym (6).

Znajdujące się na pokrętle nastawczym liczby od 1 do 9 służą do orientacji. „1” oznacza temperaturę 80°C. „9” oznacza temperaturę 600°C (temperaturę maksymalną).

6.3 HGE 23-650 LCD

Przełącznik suwakowy (4) służy do włączania i wyłączania urządzenia oraz do wyboru między 2 stopniami.

Jeżeli przełącznik suwakowy (4) jest ustawiony na stopień 1, temperatura wynosi zawsze 80°C (stopień zimnego powietrza). Stopnia zimnego powietrza używać do suszenia farby, schładzania obrabianych elementów lub ochłodzenia dyszy przed wymianą osprzętu.

Jeżeli przełącznik suwakowy (4) jest ustawiony na stopień 2, można regulować temperaturę i przepływ powietrza.

Ustawianie temperatury:

Krótkie naciskanie joysticka (10) w lewo / w prawo umożliwia zwiększanie ew. zmniejszanie temperatury co 10°. Dłuższe naciskanie joysticka (10) powoduje szybszą zmianę wartości.

Wskazówki:

Jeśli żądana temperatura zostanie ustawiona, dmuchawa (w zależności od wybranej prędkości obrotowej/przepływu powietrza) potrzebuje kilku sekund, aby osiągnąć nastawioną wartość. W tym czasie znak „°C” miga.

Po wyłączeniu opalarki ostatnio nastawiona wartość zostaje zapamiętana.

Ustawianie przepływu powietrza:

Naciskanie przycisku (8) a następnie krótkie naciskanie joysticka (10) w lewo / w prawo umożliwia nastawianie przepływu powietrza ew. prędkości obrotowej wentylatora.

Tryb programu:

Fabrycznie ustawione są cztery programy odpowiadające najczęściej wykonywanym pracom. Nacisnąć przycisk „P” w celu włączenia trybu programu. Na wyświetlaczu ukaże się 1, co oznacza program 1. Dalsze naciskanie przycisku programu umożliwia przejście do programów 2, 3 i 4. Naciskając ponownie przycisk powraca się do normalnego trybu.

Program 1: formowanie rur z tworzywa sztucznego Program 2: zgrzewanie rur z tworzywa sztucznego Program 3: usuwanie lakieru Program 4: lutowanie miękkie (Dane techniczne – patrz rozdział 12.) Zmiana i zapisywanie programów:

Wartości wszystkich czterech programów można zmieniać i zapisywać. W tym celu naciskać najpierw przycisk programu „P” aż do wyświetlenia programu przeznaczonego do zmiany. Ustawić żądany przepływ powietrza i temperaturę. Aby zapisać zmiany, przytrzymać wciśnięty przycisk programu „P” aż do zniknięcia znaku → na wyświetlaczu (ok. 2 sekundy). Wprowadzone wartości są zapisane w programie.

Wskazówka:

• Aby z powrócić z trybu programów do normalnej funkcji, tak długo naciskać przycisk programu (9), aż na wyświetlaczu (7) zniknie symbol programu.
• Ustawienia fabryczne programów znajdują się w rozdziale 12.

6.4 HGS 22-630

Przełącznik suwakowy (4) służy do włączania i wyłączania urządzenia oraz do wyboru między 2 stopniami.

Przepływ powietrza można zmieniać 2-stopniowo (stopień 1: 150-300 l/min, stopień 2: 300-500 l/min). Jeżeli przełącznik suwakowy (4) jest ustawiony na stopień 1 lub 2, temperaturę można regulować płynnie pokrętem nastawczym (6).

Znajdujące się na pokrętle nastawczym liczby od 1 do 9 służą do orientacji. „1” oznacza temperaturę 80°C. „9” oznacza temperaturę 630°C (temperaturę maksymalną).

POLSKIpl

6.5 Praca stacjonarna

W przypadku używania opalarki do prac stacjonarnych zadbać o pewne,

bezpoślizgowe ustawienie urządzenia na czystym podłożu.

Podczas zastosowań stacjonarnych ustawiać opalarkę na antypoślizgowych podpórkach (5).

7. Konserwacja

We wlocie powietrza (3) nie mogą się znajdować ciała obce. W razie potrzeby oczyścić wlot powietrza (3).

W opalarce HGS 22-630 wymontować do czyszczenia filtr pyłów drobnocząstkowych (3) (patrz rys., strona 2). Zużyty filtr pyłów drobnocząstkowych wymienić na nowy. Komplet filtrów zamiennych – nr kat. 344199400.

8. Usuwanie usterek

Zabezpieczenie termiczne w przypadku zatoru cieplnego (dotyczy tylko opalarek HGE 23-650 LCD):

Automatyczny wyłącznik termiczny wyłącza grzałkę, gdy wydmuchiwanie powietrza z otworu wylotowego jest utrudnione (zator cieplny). Strumień powietrza jest jednak nadal wydmuchiwany. Gdy zator cieplny przy otworze wylotowym ustąpi, po krótkim czasie grzałka ponownie włączy się automatycznie. Automatyczny wyłącznik termiczny może zadziałać również po wyłączeniu urządzenia, co sprawia że po jego ponownym włączeniu osiągnięcie odpowiedniej temperatury w otworze wylotowym trwa dłużej niż zwykle.

Zabezpieczenie termiczne w przypadku przeciążenia (we wszystkich urządzeniach):

W razie przeciążenia bezpiecznik termiczny wyłącza całkowicie urządzenie. Patrz rozdz. Naprawy!

9. Osprzęt

Używać wyłącznie oryginalnego osprzętu Metabo.

Jeśli potrzebują Państwo dodatkowych akcesoriów, prosimy zwrócić się do sprzedawcy, u którego zakupili Państwo swoje urządzenie.

Pełen program osprzętu można znaleźć na stronie www.metabo.com lub w katalogu.

10. Naprawy

Wszelkie naprawy elektronarzędzi wolno wykonywać wyłącznie elektrykom!

Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający Metabo, dostępny w serwisie Metabo.

W sprawie naprawy elektronarzędzia zwracać się do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

11. Ochrona środowiska

Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE

o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

12. Dane techniczne

HG 16-500

Moc: 1600 W

Temperatura powietrza:stopień 1:....300°C

stopień 2:......500°C

Przepływ powietrza: stopień 0: .... wył.

Stopień 1:...... 240 l/min

stopień 2: ...... 450 l/min

Zabezpieczenie termiczne:tylko bezpiecznik termiczny

Cieżar: 600 g (20.8 oz)

Poziom ciśnienia akustycznego:< 70 dB (A)

Poziom wibracji: < 2,5 m/s ^2

HG 20-600

Moc: 2000 W

Temperatura powietrza:stopień 1:...... 80°C

stopień 2: .....80-600°C

stopień 3: ...... 80-600 °C

Przepływ powietrza: stopień 0: .......... wył.

stopień 1: ......150 l/min

stopień 2: ......300 l/min

stopień 3: .....500 l/min

Ustawianie

temperatury: płynnie w 9 krokach

pokrętłem nastawczym

Zabezpieczenie termiczne:tylko bezpiecznik termiczny

Cieżar: 620 g (22.0 oz)

Poziom ciśnienia akustycznego:< 70 dB (A)

Poziom wibracji: < 2,5 m/s ^2

HGE 23-650 LCD

Moc: 2100 W (max 2300 W)

Temperatura powietrza:stopień 1:...... 80°C

stopień 2: .....80-650°C

Dmuchawa: regulowana bezstopniowo

Przepływ powietrza: stopień 1: .....150-250 l/min

stopień 2: .....150-500 l/min

Programy: 1=250°C / ok. 350 l/min

2=350°C / 6k. 400 l/min

3=450°C / ☐ok. 500 l/min

4=550°C / ☐ok. 400 l/min

Wyświetlacz temperatury:LCD, w krokach co 10°C

Zabezpieczenie termiczne:tak

Cieżar: 700 g (24.2 oz)

Poziom ciśnienia akustycznego:< 70 dB (A)

Poziom wibracji: < 2,5 m/s

HGS 22-630

Moc: 2100 W (max 2200 W)

Temperatura powietrza:stopień 1: ...... 80-630°C

stopień 2:...... 80-630°C

Przepływ powietrza: stopień 0:...... wył.

stopień 1:......150-300 l/min

stopień 2:......300-500 l/min

Ustawianie

temperatury: płynnie w 9 krokach

pokrętłem nastawczym

Zabezpieczenie termiczne:tylko bezpiecznik termiczny

Cieżar: 650 g (23.0 oz)

Poziom ciśnienia akustycznego:< 70 dB (A)

Poziom wibracji: < 2,5 m/s

Prawo do zmian związanych z postępem technicznym zastrzeżone.

Wartości pomiarów określone w oparciu o EN 60745.

Urządzenie w klasie ochronności II

Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).
