HASZNÁLATI ÚTMUTATÓ HGE 23650 LCD METABO

hu Eredeti használati utasítás 63

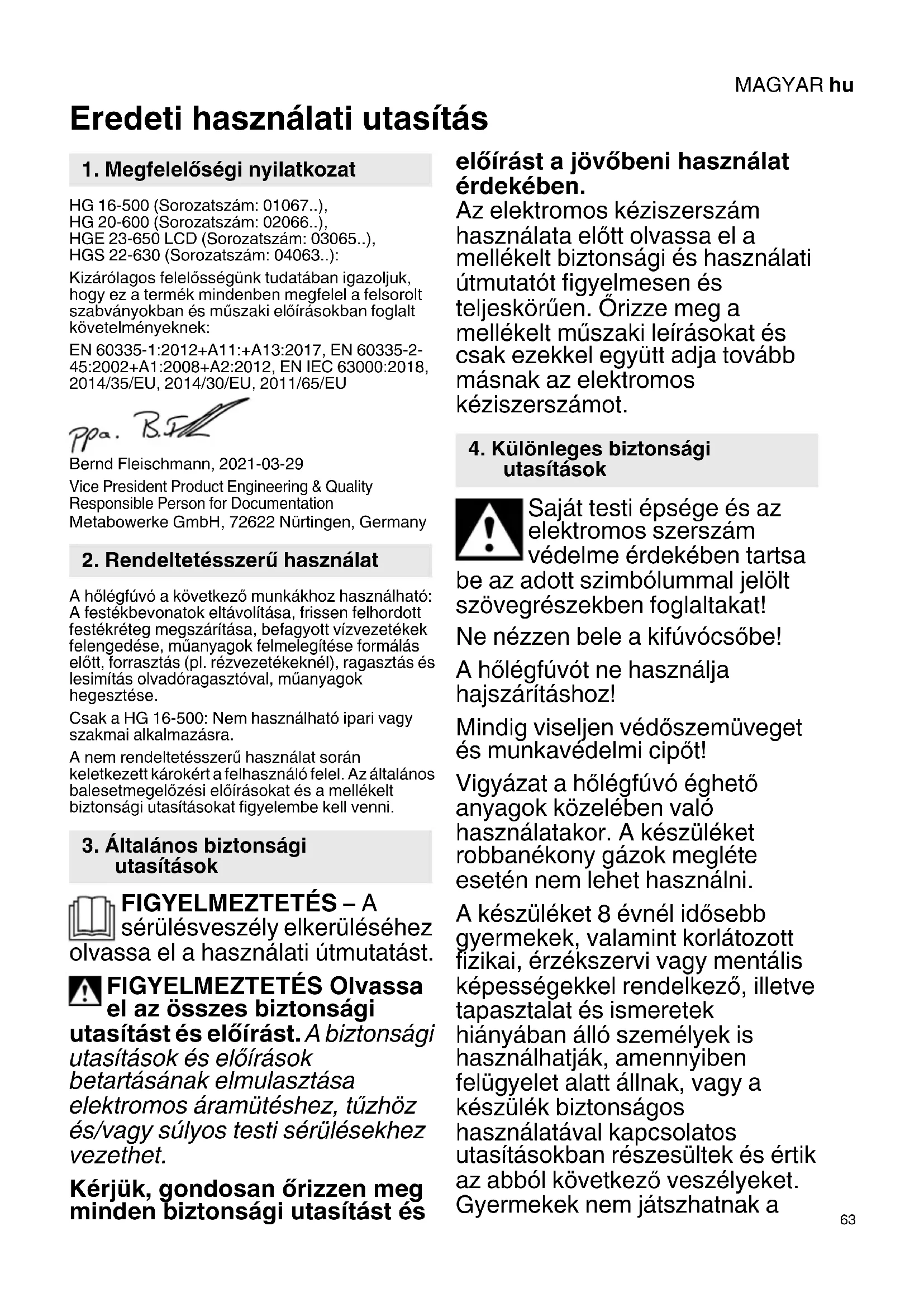

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

HG 16-500 (Sorozatszám: 01067..), HG 20-600 (Sorozatszám: 02066..), HGE 23-650 LCD (Sorozatszám: 03065..), HGS 22-630 (Sorozatszám: 04063..):

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a felsorolt szabványokban és műszaki előírásokban foglalt követelményeknek:

EN 60335-1:2012+A11:+A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Rendeltetésszerű használat

A hölégfúvó a következő munkákhoz használható: A festékbevonatok eltávolítása, frissen felhordott festékréteg megszárítása, befagyott vízvezetékek felengedése, műanyagok felmelegítése formálás előtt, forrasztás (pl. rézvezetékeknél), ragasztás és lesimítás olvadóragasztóval, műanyagok hegesztése.

Csak a HG 16-500: Nem használható ipari vagy szakmai alkalmazásra.

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A

sérülésveszély elkerüléséhez ssa el a használati útmutatást.

FIGYELMEZTETÉS Olvassa el az összes biztonsági

utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és

előírást a jövőbeni használat érdekében.

Az elektromos kéziszerszám használata előtt olvassa el a mellékelt biztonsági és használati útmutatót figyelmesen és teljeskörüen. Örizze meg a mellékelt műszaki leírásokat és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! Ne nézzen bele a kifúvócsőbe!

A hölégfúvót ne használja hajszárításhoz!

Mindig viseljen védőszemüveget és munkavédelmi cipőt!

Vigyázat a hölégfúvó éghető anyagok közelében való használatakor. A készüléket robbanékony gázok megléte esetén nem lehet használni.

A készüléket 8 évnél idősebb gyermekek, valamint korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve tapasztalat és ismeretek hiányában álló személyek is használhatják, amennyiben felügyelet alatt állnak, vagy a készülék biztonságos használatával kapcsolatos utasításokban részesültek és értik az abból következő veszélyeket. Gyermekek nem játszhatnak a

MAGYARhu

készülékkel. A tisztítást és a felhasználó által végzett karbantartásokat nem végezhetik el gyermekek felügyelet nélkül Égésveszély: Ne érintse meg a forró kifúvócsövet.

Elektromos szerszámot ne használjon nedves állapotban, nedves vagy vizes környezetben.

Legyen óvatos, ha a készüléket éghető anyagok közelében használja. Hosszabb időre ne irányítsa ugyanarra a helyre.

Ez a takarásban lévő éghető anyagok felhevítéséhez vezethet.

Ne irányítsa a hőlégfúvót gyúlékony anyagokra! Ha a hőlégfúvót nem a kellő gondossággal kezeli, tűz keletkezhet.

Ne hagyja felügyelet nélkül a működésben lévő készüléket.

Ha a készüléket hosszabb ideig a legmagasabb hömérsékleten használja, kikapcsolás előtt csökkenteni kell a hömérsékletet. Ez növeli a fütés élettartamát.

Használat után állítsa a készüléket a tároló felületre, és tárolás előtt hagyja kihülni!

Tárolja biztonságosan a szerszámait.

A használaton kívüli szerszámokat száraz, zárt helyiségben, gyerekek elöl elzárva kell tárolni.

Ügyeljen a mérges gázokra és a gyulladásveszélyre.

Műanyagok, lakkok és hasonló anyagok megmunkálása során

mérges gázok keletkezhetnek. Ügyeljen a tűz- és gyulladásveszélyre.

A hölégfúvót kizárólag szellőztetett helyiségekben használja!

A keletkező gázokat ne lélegezze be!

Saját biztonsága érdekében csak a használati útmutatóban meghatározott ill. a szerszám gyártója által ajánlott vagy meghatározott tartozékokat és kiegészítő készülékeket használja. A használati útmutatóban vagy a katalógusban felsoroltaktól eltérő betétszerszámok, ill. tartozékok használata sérülésveszéllyel járhat.

5. Áttekintés

Lásd a 2. oldalon.

1 nemesacél kifúvócső
2 Levehető védőcső (nehezen elérhető helyekhez)
3 légbeszívás (a HGS...-nél finomporszűrővel)
4 tolókapcsoló (be- és kikapcsoló/fokozatkapcsoló)
5 csúszásbiztos állófelület (a dőlésbiztos és csúszásbiztos rögzített munkavégzéshez)
6 állítókerék a hömérséklet beállításához*
7 kijelző* (hőmérséklet és légmennyiség)
8 gomb a légmennyiség beállításához*
9 program kiválasztógor
10 joystick a hömérséklet és a légmennyiség beállításához*
* kiviteltöl függö / modelltöl függö

6. Használat

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

A megmunkálás tárgyától való távolság az anyagtól és a kívánt megmunkálás fajtájától függ. Először mindig végezzen el egy tesztet a levegő mennyiségével és a hömérséklettel kapcsolatban! A tartozékként kapott felszerelhető fúvókákkal (lásd a 9.. fejezet) a forró levegőt pont-ill. felületi pontossággal lehet vezérelni.

Legyen óvatos a fúvókák cseréjekor! Égésveszély.

6.1 HG 16-500

A tolókapcsolóval (4) a készüléket be és ki lehet kapcsolni, és választani lehet 2 fokozat (légmennyiség és hőmérséklet) között.

1. fokozat: 300 °C, 240 l/min

2. fokozat: 500 °C, 450 l/min

6.2 HG 20-600

A tolókapcsolóval (4) a készüléket be és ki lehet kapcsolni és választani lehet 3 fokozat között.

A légmennyiség 3 fokozatban változtatható (150/300/500 l/min).

Az 1. fokozatban a tolókapcsolónál (4) a hőmérséklet mindig 80 °C (hideg légfokozat). Használja a hideg légfokozatot festék szárításához, munkadarabok lehűtéséhez vagy a fúvóka lehűtéséhez egy tartozék cseréje előtt.

A 2. és 3. fokozatban a tolókapcsolónál (4) a hőmérséklet az állító kerékkel (6) fokozatmentesen beállítható.

Az állító keréken látható számok 1-től 9-ig viszonyítási alapként szolgálnak. "1" jelentése: 80 °C. "9" jelentése: 600 °C (legnagyobb hőmérséklet).

6.3 HGE 23-650 LCD

A tolókapcsolóval (4) a készüléket a készüléket be és ki lehet kapcsolni és választani lehet 2 fokozat között.

Az 1. fokozatban a tolókapcsolónál (4) a hömérséklet mindig 80 °C (hideg légfokozat). Használja a hideg légfokozatot festék szárításához, munkadarabok lehűtéséhez vagy a fúvóka lehűtéséhez egy tartozék cseréje előtt.

A 2. fokozatban a tolókapcsolónál (4) be lehet állítani a hőmérsékletet és a légmennyiséget.

A hömérséklet beállítása:

A joystick rövid megnyomásával (10) balra/jobbra a beállított érték 10 °-os lépésekben emelhető ill. csökkenthető. A joystick hosszabb működtetésével (10) az érték gyorsabban változtatható.

Tudnivalók:

A kívánt hőmérséklet beállítása után a légfúvónak (függetlenül a fordulatszámtól/levegőmennyiségtől) szüksége van néhány másodpercre a beállított érték eléréséhez. Ez alatt az idő alatt villog a „°C“-jel.

A hölégfúvó kikapcsolása után a legutóbb beállított érték megmarad.

A levegőmennyiség beállítása:

A gomb megnyomásával (8) és a joystick arra következő rövid megnyomásával (10) balra/jobbra a légmennyiséget, ill. a ventilátor fordulatszámát lehet beállítani.

Programozott üzemeltetés:

Gyárilag négy program van beállítva a leggyakoribb munkákhoz. Nyomja meg a "P" gombot a programüzemhez. A képernyőn megjelenik az 1. programhoz. A programgomb újabb megnyomásával léphet a és programba.

Újbóli megnyomással visszajuthat a normál üzemhez.

1. program: Műanyag csövek formázása
2. program: Műanyag csövek hegesztése
3. program: Lakk eltávolítása
4. program: Lágyforrasztás (A műszaki adatokat lásd a 12. fejezetben) Programok módosítása és tárolása:

A négy program értékei módosíthatók és elmenthetőek. Ehhez először nyomja meg a "P" programgombot, míg a megváltoztatandó program meg nem jelenik. Állítsa be a kívánt levegőmennyiséget és hőmérsékletet. Az elmentéshez nyomja meg a „P“ programgombot annyi ideig, míg a jel a képernyőn ki nem alszik (kb. 2 másodperc). Ezzel megtörténik a megadott értékek mentése a programban.

Megjegyzés:

• Ha vissza kíván térni a programozott üzemből a normál működéshez, akkor nyomja meg a programgombot annyi ideig (9), míg a kijelzőn (7) a program jele el nem tűnik.
• A programok gyári beállításait a 12.fejezetben találja

6.4 HGS 22-630

A tolókapcsolóval (4) a készüléket a készüléket be és ki lehet kapcsolni és választani lehet 2 fokozat között.

A légmennyiség 2 fokozatban változtatható (1. fokozat: 150-300 l/min, 2. fokozat: 300-500 l/min).

Az 1. és 2. fokozatban a tolókapcsolónál (4) a hőmérséklet az állító kerékkel (6) fokozatmentesen beállítható.

Az állító keréken látható számok 1-től 9-ig viszonyítási alapként szolgálnak. "1" jelentése: 80 °C. "9" jelentése: 630 °C (legnagyobb hőmérséklet).

6.5 Álló üzem

Ha a hőlegfúvót álló készülékként használja, ügyeljen a biztonságos, csúszásmentes elhelyezésre, és az alapfelület tisztaságára.

Az álló üzemben való használathoz a hőlégfúvót csúszásbiztos álló felületre (5) kell leállítani.

7. Karbantartás

A légbeszívást (3) idegentestektől mentesen kell tartani. A légbeszívást (3) adott esetben meg kell tisztítani.

A HGS 22-630-nál a finomporszűrőt (3) a tisztításhoz ki kell szerelni (lásd az ábrát a 2. oldalon). Az elkopott finomporszűrőt ki kell cserélni. Pót szűrő készlet: rendelési szám. 344199400.

8. Hibaelhárítás

Hővédelem feltorlódott hőmérséklet esetén (csak a HGE 23-650 LCD esetén):

Egy hővédő kapcsoló kikapcsolja a fűtést, ha a kifújó nyíláson a levegő kiáramlása túl nagy mértékben akadályoztatott (hőtorlódás). A légfúvó azonban tovább működik. Ha a kifújó nyílás ismét szabaddá válik, rövid idő után a fűtés ismét önállóan bekapcsol. A hővédő kapcsoló a készülék leállítása után is bekapcsolhat, ezért az ismételt bekapcsolás után a megszokottnál tovább tarthat a kifújó nyíláson lévő hőmérséklet újbóli elérése.

Hővédelem túlterhelés esetén (minden készüléknél):

A hővédő biztosíték túlterhelés esetén teljesen kikapcsolja a készüléket. Lásd a Javítás c. fejezetet!

9. Tartozékok

Kizárólag eredeti Metabo tartozékokat használjon. Ha valamilyen tartozékra van szüksége, forduljon a kereskedőjéhez.

A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.

10. Javítás

Elektromos szerszám javítását csak villamos szakember végezheti!

Egy meghibásodott hálózati csatlakozó vezetéket csak speciális, eredeti Metabo hálózati csatlakozó vezetékre lehet kicserélni, amely a Metabo Service -nél szerezhető be.

A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

11. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régiomos és elektronikus berendezésekről és nemzeti jogba való átvételéről szóló Európai elvnek megfelelően a használt elektromos zámokat külön kell gyűjteni és környezetbarát sznosításba kell helyezni.

12. Műszaki adatok

HG 16-500

Teljesítmény: 1600 W

Levegő hőmérséklete:1. fokozat:....300 °C

1. fokozat: 500 °C

Levegő mennyisége:0. fokozat:.... ki

1. fokozat: 240 l/min

2. fokozat: .....450 l/perc

Hövédelem: csak hőbiztosíték

Súly: 600 g (20.8 oz)

Hangnyomásszint: < 70 dB (A)

Rezgés: < 2,5 m/s

HG 20-600

Teljesítmény: 2000 W

Levegő hömérséklete:1. fokozat: 80 °C

1. fokozat: .....80-600 °C

2. fokozat: .....80-600 °C

Levegő mennyisége:0. fokozat:......ki

1. fokozat: ...... 150 l/perc

2. fokozat: 300 l/perc

3. fokozat: 500 l/perc

Hömérséklet-

beállítás: fokozatmentesen 9 lépésben állító kerékkel

Hővédelem: csak hőbiztosíték

Súly 620 g (22.0 oz)

Hangnyomásszint: < 70 dB (A)

Rezgés: < 2,5 m/s

HGE 23-650 LCD

Teljesítmény: 2100 W (max 2300 W)

Levegő hómérséklete:1. fokozat: 80 °C

1. fokozat: .....80-650 °C

Ventilátor: fokozatmentesen szabályozható

Levegő mennyisége:1. fokozat:....150-250 l/min

1. fokozat: .....150-500 l/min

Programok: 1=250°C / kb. 350 l/min

2=350°C / ⚠ kb. 400 l/min

3=450°C / ⚫ kb. 500 l/min

4=550°C / 1 kb. 400 l/min

Hömérséklet-kijelző:LCD '10°C-os lépésekben

Hővédelem: igen

Súly 700 g (24.2 oz)

Hangnyomásszint: < 70 dB (A)

Rezgés: < 2,5 m/s

HGS 22-630

Teljesítmény: 2100 W (max 2200 W)

Levegő hömérséklete:1. fokozat: ...... 80-630 °C

1. fokozat: .....80-630 °C

Levegő mennyisége:0. fokozat:....ki

1. fokozat: .....150-300 l/min

2. fokozat: .....300-500 l/min

Hömérséklet-

beállítás: fokozatmentesen 9 lépésben

állító kerékkel

Hővédelem: csak hőbiztosíték

Súly 650 g (23.0 oz)

Hangnyomásszint: < 70 dB (A) Rezgés: < 2,5 m/s

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

A mérési eredményeket az EN 60745 szabvány szerint határozták meg.

□ II védelmi osztályú gép

A megadott müszaki adatokra türés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
