Termék típusa	Hőlégfúvó
Márka	Metabo
Modell	H 1600
Teljesítmény (230 V)	1600 W
Teljesítmény (120 V)	1400 W
Levegő hőmérséklete - 1. szint	50 °C (hideg levegő)
Levegő hőmérséklete - 2. szint	350 °C
Levegő hőmérséklete - 3. szint	550 °C
Levegő áramlási sebessége - 1. szint	250 l/perc (hideg levegő)
Levegő áramlási sebessége - 2. szint	350 l/perc
Levegő áramlási sebessége - 3. szint	500 l/perc
Súly	700 g
Hangnyomásszint	< 70 dB(A)
Rezgés	< 2,5 m/s²
Hőmérséklet kijelző	Nincs
Főbb felhasználások	Festékeltávolítás, szárítás, jégmentesítés, hegesztés, hőre olvadó ragasztás, műanyag formázás
Tartozékok	Széles fúvóka, terelőfúvóka, reflektor fúvóka, résszűkítő fúvóka, vágófúvóka, hegesztőfúvóka, redukciós fúvóka, hegesztőtükör, zsugorcsövek, hegesztőpálcák, kaparókészlet (a referenciától függően)
Karbantartás	Rendszeresen tisztítsa meg a légszűrőt forró vízzel
Biztonsági előírások	Ne nézzen a levegőkifúvó nyílásba, ne irányítsa gyúlékony anyagok felé, viseljen védőszemüveget és kesztyűt, használja szellőztetett helyiségben

Gyakran ismételt kérdések - H 1600 METABO

Milyen hőmérsékletek állnak rendelkezésre a Metabo H 1600-on?

A Metabo H 1600 három hőmérsékleti szintet kínál: 1. szint 50°C (hideg levegő), 2. szint 350°C és 3. szint 550°C.

Hogyan állítható be a levegő áramlása a H 1600-on?

Használja a csúszkát (4) a három szint egyikének kiválasztásához: 1. szint (250 l/perc, hideg levegő), 2. szint (350 l/perc) vagy 3. szint (500 l/perc).

Használhatom a hőlégfúvót festék eltávolítására?

Igen, a H 1600-at régi festékrétegek eltávolítására tervezték. Használjon megfelelő fúvókát, például széles fúvókát vagy terelőfúvókát.

Milyen biztonsági óvintézkedéseket kell tennem?

Soha ne nézzen a levegőkifúvó nyílásba, ne irányítsa a forró levegőt gyúlékony anyagok felé, viseljen védőszemüveget és kesztyűt, és jól szellőző helyiségben dolgozzon. Soha ne hagyja felügyelet nélkül a készüléket.

Hogyan kell tisztítani a légszűrőt?

Oldja ki a légszűrőt (3) egy laposfejű csavarhúzóval, vegye ki, tisztítsa meg forró vízzel és kefével, hagyja teljesen megszáradni, mielőtt visszahelyezi.

A Metabo H 1600 használható műanyagok hegesztésére?

Igen, a megfelelő tartozékokkal, mint a hegesztőfúvóka és a hegesztőpálcák, hegeszthet műanyagokat.

Mekkora a H 1600 teljesítménye?

A teljesítmény 1600 W 230 V-on és 1400 W 120 V-on.

Hogyan használható a pisztoly rögzített helyzetben?

Helyezze a pisztolyt a csúszásgátló alátámasztó felületekre (2) álló helyzetű használathoz. Győződjön meg arról, hogy a készülék stabil és nem eshet le.

Milyen tartozékok állnak rendelkezésre a H 1600-hoz?

A tartozékok: széles fúvóka, terelőfúvóka, reflektor fúvóka, résszűkítő fúvóka, vágófúvóka, hegesztőfúvóka, redukciós fúvóka, hegesztőtükör, zsugorcsövek, hegesztőpálcák és kaparókészlet. Lásd a használati útmutató 4. oldalát.

Hogyan hűthető le gyorsan a készülék használat után?

A készülék lehűtéséhez válassza az 1. szintet (hideg levegő). Várja meg, amíg teljesen lehűl, mielőtt elteszi.

HASZNÁLATI ÚTMUTATÓ H 1600 METABO

Koszönjuk bizalmát, amelyet Ön az uy Metabo villamos keszülékenek megvásárlásával irantunk kifejezesre juttatott. Minden Metabo villamos keszüléket gondosan tesztelänk és alavetjuk a Metabo minõségbiztosítas szigoru minõségellenörzsenek. Egy villamos keszülék élettartama azonban nagymörtékben fugg Öntöl. Tartsa szem elött ennek a Kezelésiutasíasnak és a mellekelt dokumentumoknak az informacióit. Minél gondosabban kezeli az Ön Metabo villamos keszülékét, annál tovább fogja szolgálatat megbizhatoan teljesiteni.

Tartalomjegyzék

1 Megfelelo'segi nyilatkozat
2 Rendeltetesszeru hasznalat
3 AltilanosBiztonsagi szabalyok
4 KülönlegesBiztonsági elóirások
5 Attekintés
6 Hasznalat
7 Karbantartás
8 Zavarelháritas
9 Tartozékok

10 Javitas
11 Kornyezetvedelem
12 Muszaki adatok

1 Megfelelośegi nyilatkozat

Kizarolagos felelossegunk koreben ezennel kinyilatkoztatjuk, hogy ezen termek osszhangban van a 2. oldalon megadott szabvanyokkal vagy szabvanyos dokumentumokkal.

2 Rendeltetesszeru hasznalat

A forrólevego-fuvo az alábbi munkákhoz alkalmas: régi festékebevonatok eltavolitasa, frissen felhordott festékek szárítasa, befagyott vizvezétékek felolvasztasa, muanyagok felmelegitése atalakītas elött, forrasztas (pl. rez csövezétékek), olvado ragasztószerekkeltorténō ragasztás es hézagolás, muanyagok hegesztése.

Ezt a keszüléket nem használatják oyan személyek (beleertve a gyerekeket is), akik korlatozott pszichikai, szenzioríalis vagy szellemi képességekkel rendelkeznek, ill. nincs kello tapasztalatuk és/vagy tudásuk, kiveve, ha tevékenségüket egyBiztonságukért felelos személy felügyeli, ill. megfeleloutasí—asokat kapnak ettol a személytolarra vonatkozoan, hogy mikent kell a keszüléket használni.

A nem rendeltetesszeru hasznalatra visszavezetheto krokert kizarolag a felhasznaló feel.

Az altalanosan elfogadott balesetelháritasi elóirásokat és a mellekelt biztonsági tudnivalókat be kell tartani.

3 Általános biztonságiszabályok

FIGYELMEZTETES - A sérulisveszély csökkentese érdekében olvassa à a kezelési utmutató.

FIGYELMEZTETÉs Olvassa át az összesBiztonsági utasítást és elöirást. A

biztonsagi utasitások betartásanak elmulasztáse elektrmos áramütéshez, tuzhöz és/vagy súlyostesti sérülésekhez gezethet.

Kérjuk, gondosan őrizzen meg valamennyiBiztonsagi utasítást és előirást a jövöben.

Az elektromos kéziszerszám használata el'tt olvassa el a mellekeltBiztonsagi es hasznalati utmutató figyelmesen es teljes körüen. Orizze meg a mellekelt muszaki leirasokat,ésCsak ezekkel együtt adja tovabb masnak az elektromos kéziszerszámot.

4 Különleges biztonsági előirások

Tartsa szem elott az ezzel a szimbólummal megjelölt szöveg részeket sajat védelme és az On villamos készülékének védelme érdekében!

Ne tekintsen be a kifuvocsobe!

Ne irányitsa a forrólevego-fuvot
könnyen gyulladó anyagokra!
Ha nem kezeli kello gondossággal
a forrólevego-fuvot, tuz keletkezhet.

Ne használja a forrólevego-fuvót hajsárítársa!

Mindig hordjon védöszmüveget és munkakesztyút!

Legyen ovatos, ha gyulékony anyagok vagy robbanópés gazok kozelében használja a forrólevego-fuvôt.

Ne irányitsa a forrólevego-fuvôt hosszabb idón át egy helyre!

A hó elérhet olyan éghetō anyagokat, amelyek látotávolságon kivül vannak.

A forrólevego-fuvot kizárolag jol szelloztetett helyisegekben használaj!

Ne lélegezbe a keletkezö gozket!

Ne hagyja felügyelet nélkül a forrólevego-fúvót, ameddig az üzemben van!

Hasznalat utan allitsa le a forrolevego-fuvot az alapfeluletekre es hagyja lehulni, mielott tarolnai!

Megégés veszélye: ne érintse meg a forró kifuvócsövet.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

5 Áttekintés

Lásd. a 3. oldalt.

1 (HE 2300 Control) LCD-homérsékletkijelző (LCD = folyadékkristályos)
2 Csuszásgató alapfelületek
Levegőszűro
3 (HE 2000, HE 2300 Control) Kapcsoló (kétrészes)
4 A levego-homerseklet es az atfolyo levegomennyiseg egymastol fuggetlenul allithato be.

(H 1600)

Tolókapcsoló a levego-homérseklet és az atfolyó levegomennyiség beallitására.

6 Használat

Uzembe helyezes elott hasonlitsa ossze, hogy a tipustablan megadott halozati feszultseg es halozati frekvencia megegyzik-e az On villamos halozatanak adataival.

A tulmelegedes elkeruléséhez:
- Ne dolgozzon eltömódott legszürovel.

A legszuro idejekoran tiszitsa meg.
- A kifujócsövet ne tömütse el. Tartson, legalább 4 cm-es távolságot a munkadarabétól, és emellett ne irányítsa a légsugarat merőlegesen a munkadarabra

Egy helyben történő uzemeltetés

Egy helyben történő üzemeltetes alkalmazásához állitsa le a forrólevegőfúvót a csúszásgató alapfelületekre (2).

H 1600

A tolókapcsolóval (4) lehet a keszüléket beés kikapcsolni és 3 fúvó- és fütófokozat böztott valasztani.

HE 2000, HE 2300 Control

A kétreszes kapcsolóval (4) a levegohömérseklet és az atfolyo levegomennyiség egymástól függetlenül allithato be. A fekete tolokapcsolóval lehet a keszüléket be- és sikapcsolni és 3 fuvofokozat között valasztani.

A piros tolószabályozóval a levego hòmér sékletét fokozat nélkūl tutjá beallitani.

Az elektronika a hòmér séklet Ellenörzsésé és a hòmegutás elleni védelemr szolgál.

HE 2300 Control

A levego-homersekletnek a piros tolokapcsoloval torten beallitasakor az elore beallitott levego-homerseklet az LCD-homersekletkijelzón (1) leolvashato.

Miután a homíser sékletet elore beallitotta, a kijelzo 3 masodperc utan a kilépo levego homíser sékletét jelzi ki. (10°C-os lépésekben kerül kijelzésre)

I. fulofokozat:

Hideglégfúvó fokozat. Egy előzőleg felmelegített
munkadarab gyorsabb lehütésére.

A készülék gyorsabb lehütésère (a munkadarab befejezesét követöen).

II. fuvofokozat:

Első melegvegoő-fúvó fokozat (csökkentett fordulatszámmal).

A munkadarab ovatos felmelegitesehez.

A levego felmelegitve kitagul terfogatnovekedees), ezaltnagyobb levegoatfolyas adodik.

III. fuvofokozat:

Második melegvego-fuvo fokozat. Maximális levegoátfolyashoz.

7 K a r b a n t a r

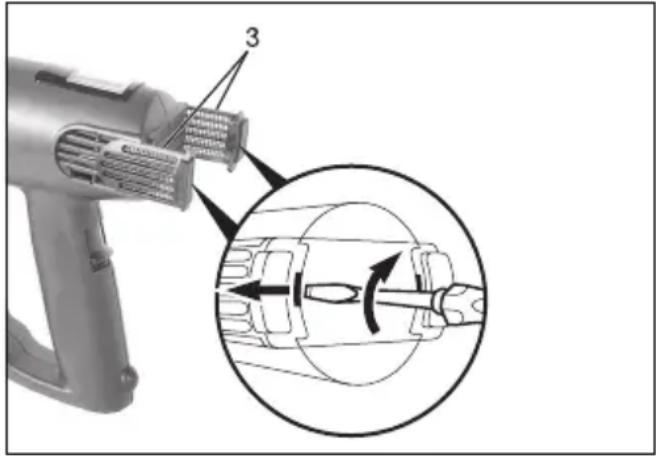

Levegúzúro tiszítása

Oldja meg a levegőszürö (3) reteszelését egy lapos
csavarhúzóval és húzza ki a készülékból. Majd
tiszítsa meg meleg vízzel és kefével.
Jó szárítsa meg és helyezze be a készülékbé.

8 Zavarelhárítás

HE 2300 Control: A bekapsolási folyamat rovid feszültsegcsökkenest okoz. Ez kedvezótlen halózati viszonyok eseten más keszülékeket károsan befohyasolhat. 0,4 Ohmnál kisebb halózati impedancia eseten nem varhato zavar.

9 T a r t o z é k o

Csak eredeti Metabo tartozekokat hasznaljon.

Ha tartozékokra van szüksége, kérjuk, forduljon az On kereskedöjehez.

A megfelelo tartozek kivalasztasa erdekében adja meg kereskedojenek az On villamos keszuleke指点 típusát.

A lehetséges tartozékokat lásd a 4. oldalon levő abrán.

A Széles sugarú fuvóka szárítás, régi festékbevonatok eltávolítása
B Szukitett sugaru fuvoka régi festékbevonatok eltávolítasa ablakkeretekrol
C Reflektor-fúvóka
múanyagok felmelegítese alakītas elǒtt;
zsugaró tōmlǒk felzugarítasa
D Hézagfúvóka
PVC-ponyvák és foliák átfedéses
összehegesztése
E Vago fuloka
egyenes es ives vagasok kemeny
habanyagokban (pl. styroporban)

F Hegesztó fuvóka

Redé áo fuvokak (csak HE 2000-hez, HE 2300 Control-hoz)
igen pontos hevitesekhez (pl. forrasztási es hegesztési pontok)

H Hegesztő tukör műanyag-részek
tompahegesztéséhez.
Az összehegesztendő részeket a hegesztő
tukörhöz kell szorítani, amíg az anyag el nem
éri az olvadásponjtjat.
Azután le kell húzni és össze kell nyomni.

I Zsugortömlök
kábelvégek, kábelpászmák stb.
összezsugorítása a reflektor-fúvokával történő felmelegítés réven.

J Muanyag-hegesztó drót hegesztési munkákhoz

K Festék-lekaparó készlet

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a fokatalógust.

10 Javitás

Villamos keszülékeken javitásokatCsak villamos szakember végezhet!

A meghibásodott Metabo elektramos szerszámot a pátalkársz-jegyzékben felsorolt címek egyikére lehet beküldeni javításra.

Kérjuk, ha keszüléket kuld be javitásra, irja meg a megallapított hibát.

11 Környezetvédelem

A Metabo-csomagolóanyagok 100%-ban
újrafeldolgozásra alkalamasak.

Az elhasznalódott villamos keszülékek és tartozékaik nagy mennyiségben tartalmaznak értékes nyers- és muanyagokat, amelyek ugyancsak uyrahasznositasi eljárásba adhatok.

Ez a Kezelésiutasitas klórmètesen fehéritett papirra van nyomtatva.

Csak EU-tagországok esetében: elektromos keziszerszámot soha ne dobjon háztartásihulladék kozé! Az elektromos és elektronikus berendezések hulladékairól szólo 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos keziszerszámokat szelektiven kell gyüjteni és lehetőve kell tenni azok környezetakímólújrahasznosítását.

12 Mûszaki adatok

H 1600

Teljesitmény = 1600 W

Levego- = fokozat 1: 50^

hómér séklet fokozat 2:350°C

fokozat 3:550°C

Átfolyó = fokozat 0: ki

levegömennyiség fokozat 1:250 l/min

fokozat 2:350 l/min

fokozat 3:500 l/min

Hómér séklet-kijelző = -

Suly 700

Hangnyomaszint

Rezgés = < 2,5 m/s

HE 2000

Teljesitmény = 2000W

Levego- = fokozat 1: 50^

hómér séklet fokozat 2:50-600°C

fokozat 3:50-600°C

Átfolyó = fokozat 0: ki

levegömennyiség fokozat 1:250 l/min

fokozat 2:270 l/min

fokozat 3:500 l/min

Hómér séklet-kijelzö = -

Suly 750

Hangnyomaszint

Rezgés = < 2,5 m/s

HE 2300

Teljesitmény = 2300W

Levego- = fokozat 1: 50^

hömérseklet fokozat 2:50-650°C

fokozat 3:50-650°C

Átfolyó = fokozat 0: ki

levegomennyiség fokozat 1:250 l/min

fokozat 2:270 l/min

fokozat 3:500 l/min

Hömér séklet-kijelzö = LCD-kijelzö

Suly 750

Hangnyomaszint

Rezgés = < 2,5 m/s

A muszaki fejlódest szolgálo valtoztatások jogát fenntartjuk magunknak.

A mérési eredményeket az EN 60745 szabvány szerint hatá Roztuk meg.

A fenti adatoknak turese van (lásd a mindenkör érvényes szabványt).
