H 1600 - Varmluftpistol METABO - Gratis bruksanvisning og manual

Produkttype	Varmepistol
Merke	Metabo
Modell	H 1600
Effekt (230 V)	1600 W
Effekt (120 V)	1400 W
Lufttemperatur - Nivå 1	50 °C (kald luft)
Lufttemperatur - Nivå 2	350 °C
Lufttemperatur - Nivå 3	550 °C
Luftstrøm - Nivå 1	250 l/min (kald luft)
Luftstrøm - Nivå 2	350 l/min
Luftstrøm - Nivå 3	500 l/min
Vekt	700 g
Lydtrykknivå	< 70 dB(A)
Vibrasjoner	< 2,5 m/s²
Temperaturvisning	Ingen
Hovedbruksområder	Fjerning av maling, tørking, avising, lodding, smelteliming, forming av plast
Medfølgende tilbehør	Bredstrålemunnstykke, deflektormunnstykke, reflektormunnstykke, spaltemunnstykke, skjæremunnstykke, sveisemunnstykke, reduksjonsmunnstykke, sveisespeil, krympeslanger, sveisestaver, skrapesett (avhengig av referanse)
Vedlikehold	Rengjør luftfilteret regelmessig med varmt vann
Sikkerhetsinstruksjoner	Ikke se inn i luftutløpet, ikke rett mot brennbare materialer, bruk vernebriller og hansker, bruk i et ventilert rom

Ofte stilte spørsmål - H 1600 METABO

Hvilke temperaturer er tilgjengelige på Metabo H 1600?

Metabo H 1600 tilbyr tre temperaturnivåer: Nivå 1 på 50°C (kald luft), Nivå 2 på 350°C og Nivå 3 på 550°C.

Hvordan justerer jeg luftstrømmen på H 1600?

Bruk glidebryteren (4) for å velge ett av tre nivåer: Nivå 1 (250 l/min, kald luft), Nivå 2 (350 l/min) eller Nivå 3 (500 l/min).

Kan jeg bruke varmepistolen til å fjerne maling?

Ja, H 1600 er designet for å fjerne gamle malingslag. Bruk et egnet munnstykke som bredstrålemunnstykket eller deflektormunnstykket.

Hvilke sikkerhetstiltak må jeg ta?

Se aldri inn i luftutløpet, rett ikke varm luft mot brennbare materialer, bruk vernebriller og hansker, og arbeid i et godt ventilert rom. La aldri apparatet stå uten tilsyn.

Hvordan rengjør jeg luftfilteret?

Lås opp luftfilteret (3) med en flat skrutrekker, ta det ut, rengjør det med varmt vann og en børste, la det tørke helt før du setter det på plass igjen.

Kan Metabo H 1600 brukes til å sveise plast?

Ja, med riktig tilbehør som sveisemunnstykke og sveisestaver kan du sveise plastmaterialer.

Hva er effekten til H 1600?

Effekten er 1600 W ved 230 V og 1400 W ved 120 V.

Hvordan bruker jeg pistolen i fast posisjon?

Sett pistolen på de sklisikre støtteflatene (2) for stasjonær bruk. Sørg for at apparatet er stabilt og ikke kan falle.

Hvilket tilbehør er tilgjengelig for H 1600?

Tilbehøret inkluderer: bredstrålemunnstykke, deflektormunnstykke, reflektormunnstykke, spaltemunnstykke, skjæremunnstykke, sveisemunnstykke, reduksjonsmunnstykke, sveisespeil, krympeslanger, sveisestaver og skrapesett. Se side 4 i bruksanvisningen.

Hvordan kjøler jeg raskt ned apparatet etter bruk?

Aktiver nivå 1 (kald luft) for å kjøle ned apparatet. Vent til det er helt avkjølt før du oppbevarer det.

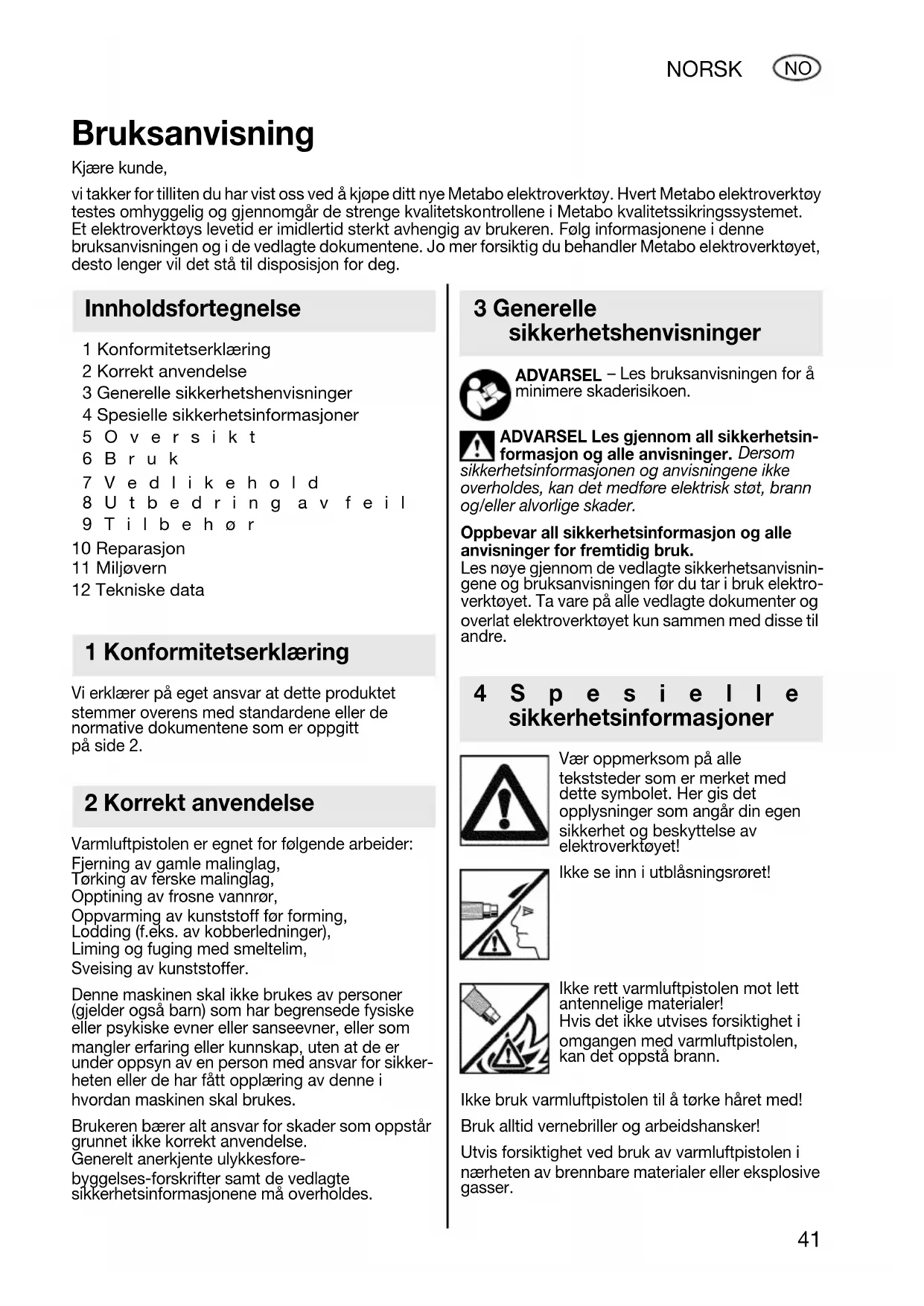

BRUKSANVISNING H 1600 METABO

Torkning, borttagning av gamm farg

B Riktat munstycke

Den hare bruksanvisingen ar tryckt papeper med klorfri blekning.

vi takker for tilliten du har vist oss ved Å kjöpe ditt nye Metabo elektroverktøy. Hvert Metabo elektroverktøy testes omhyggelig og gjennomgår de strenge kvalitetskontrollene i Metabo kvalitetssikringssystemet. Et elektroverktøys levetid er imidlertid sterkt avhengig avBrukeren. Følg informasjonene i/DDne braupsanvisningen og i de vedlagte dokumentene. Jo mer forsiktig du behandler Metabo elektroverktøyet,为重点 longer vil det stå til disposisjon for deg.

Innholdsfortegnelse

1 Konformitetserklaering
2 Korrekt anvendelse
3 Generelle sikkerhetshenvisninger
4 Spesielle sikkerhetsinformasjoner

5 O v e r s i k t

6 Bruk

7 Ved like hold

8 U t b e d r i n g a v f e i l

9 T i l b e h o r

10 Reparasjon
11 Miljøvern
12 Tekniske data

1 Konformitetserklæring

Vi erklærer på eget ansvar at detteprodukter stemmer overens med standardene eller de normative dokumentene som er oppgitt på side 2.

2 Korrekt anvendelse

Fjerning av gamle malinglag,

Torking av ferske malinglag,

Opptining av frosne vannr,

Oppvarming av kunststoff f#r forming,

Liming og fugging med smeltelim,

Sveising av kunststoffer.

Denne maskinen skal ikke brukes av personer (gjelder ochå barn) som har begrensede fysiske eller psykiske evner eller sanseevner,ller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fatt opplæring av dette i hvordan maskinen skal brukes.

Brukeren bærer alt ansvar for skader som oppstår grunnet ikke korrekt anvendelse.

Generelt anerkjente ulykkesfore

byggelses-forskrifter samt de vedlagte sikkerhetsinformasjonene ma overholds.

ADVARSEL Les gjennom all sikkerhetsin-formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les noye gjennom de vedlagte sikkerhetsanvisinngene og bruksanvisningen for du tar i bruk elektroverktoyet. Ta vare pa alle vedlagte dokumenter og overlat elektroverktoyet kun sammen med disse til andre.

4 Speisi Ilesikkerhetsinformasjoner

Vær oppmerksom på alle tekststeder som er merket med dette symbolet. Her gis det opplysninger som angar din egen sikkerhet og beskyttelse av elektroverktoyet!

Ikse se inn i utblasningsrøret!

Ikke rett varmluftpistolen motlett antennelige materialer!

Hvis det icike utvises forsiktigkeit i omgangen med varmluftpistolen, kan det oppsta brann.

Ikke bruk varmluftpistolen til a tørke haret med!

Bruk alltid vernebriller og arbeidshansker!

Utvis forsiktigkeit ved bruk av varmluftpistol i naerheten av brenbare materialer ull eksplosive gasser.

Ikke rett varmluftpistolen mot samme sted i lengretid!

Varmen kan na frem til brennbare materialer som befinner seg utenfor synsvidde.

Bruk varmluftpistol kun i godt ventilerte rom!

Ikke pust inn dampene som utvikles!

Sett varmluftpistolen på stotteflatene etter bruk og la den avkjole for den legges bort.

Forbrenningsfare: Ikke ta på det varme utblåsningsrøret.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

5 O v e r s i k t

Se side 3.

1 (HE 2300 Control) LCD-temperaturindikator
2 Sklisikre stotteflater
3 Luftfiltre
4 (HE 2000, HE 2300 Control)

Bryter (todelt)

Lufttemperaturen og

luftgjennomstromningen kan innstilles uavhengig av haverandre.

(H 1600)

Skyvebryter for innstilling av lufttemperaturen

og luftgjennomstrømningen

6 Bruk

Før varmluftpistolen tas i bruk skal det kontrolleres om nettspenningen og nettfrekvensen som er oppgitt pa typeskiltet stemmer overens med strømnettets spesifikasjoner.

Unngå overoppheting: - Ikke arbeid med tilstoppede luftfiltre.

Rengjør luftfiltrene i god tid for de blir;tette.

Ved hjelp av skyvebryteren (4) kan varmluftpistolen slas pa og av og det kan velges mellom 3 blaseog varmetrinn.

HE 2000, HE 2300 Control

Ved hjelp av den todelte bryteren (4) kan lufttemperaturen og luftgjennomstromningen innstilles uavhengig av hverandre.

Ved hjelp av denorte skyvebryteren kan varmluftpistolen slas pa og av og det kan velges mellom 3 blasetrinn.

Ved hjelp av den rode skyveregulatoren kan lufttemperaturen innstilles trinnløst.

Elektronikken brukes til temperaturovervåkning og dermed til beskyttelse av varmeelementet.

HE 2300 Control

Ved innstilling av lufttemperatures med den rode skyveregulatoren kan den forhandsvalgte lufttemperatures avleses pa LCD-temperatur-indikatoren (1).

Etter at temperaturen er forhandsvalgt, viser indikatoren etter 3 sekunder temperaturen pa luften somkommen ut. (Temperaturen indikeres i skritt på 10^ )

Viftetrinn I:

Kaldblåsetrinn. For raskere avkjøling av et oppvarmet arbeidsstykke. For raskere avkjøling av apparatet (etter at arbeidet er avsluttet).

Viftetrinn II:

Förste varmbläsetrinn (med reduseturtall). For forsiktig oppvarming av arbeidsstykker. När luften oppvarmes, utvides den (volumet blir større), sik at luftgjennomströmningen blir høyere.

Viftetrinn III:

Andre varmblasetrinn. Gir maksimal luftgjennomstrønning.

7 Vedlikehold

Rengjoring av luftfiltrene

Lås opp luftfiltrene (3) ved hjelp av en flat skrutrekker og trekk dem ut av varmluft-pistolen. Rengjør filtrene med varmt vann og en børste. La filtrene tørke godt og sett dem inn i varmluftpistolen.

8 Utbedring av feil

HE 2300 Control: Innkobling kan.fore til kortvarig spenningsfall. Ved ugunstige forhold i stromnettet kan det oppsta redusert funksjon pa andre apparater. Ved nettimpedanser pa minded enn O,4 ohm vil det normalt ikke oppsta forstyrelser.

9 T i l b e h o r

Bruk kun original Metabo-tilbehør.

Torking, fjerning av gamle malinglag

B Stralingsdyse

Fjerning av gamle malinglag på vinduskarmer

C Reflektordyse

Oppvarming av kunststoff for forming; pakrymping av krympeslanger

D Slissdyse

Overlap-sveising av PVC-presenninger og folier

E Skjaeredyse

Rette og buede snitt i hardskum-materialer (f.eks.isopor)

F Sveisedyse

G Reduksjonsdyse (kun HE 2000, HE 2300 Control)

For punkteksakt oppvarming (f.eks. av lodde- og sveisesteder)

H Sveisespeil

Buttsveising av kunststoffdeler. Delene som skal sveises sammen trykkes mot sveisespeilet til materiaielet när smeltepunktet. Deretter tas delene bort og trykkes sammen.

I Krympeslanger

Innkrmping av kabelender, kabelgrener osv. ved oppvarming med reflektordysen

J Kunststoff-sveisetrad

For sveisearbeider

K Malingskrape-sett

Se www.metabo.com eller hovedkatalogen for det komplette tilbehorsprogrammet.

10 Reparasjon

Reparasjoner på elektroverktøy@m kun utfores av elektro-fagfolk!

Metabo-elektroverktøy som ma repareres, kan sendes til adressene som står på réservedelslisten.

Vennligst vedlegg en beskrivelse av oppdagede feil ved innsending til reparaso.

11 Miljøvern

Emballasje fra Metabo kan resirkuleres 100% .

Utrangert elektroverktøy og tilbehør inneholder store(OP)kunststoffer som i likhet med emballasjen kan resirkuleres.

Denne bruksanvisingen er trykket på klorfritt bleket papir.

Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om

kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektronverktoy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

12 Tekniske data

H 1600

Effekt = 1600 W

Lufttemperatur = Trinn 1: 50^

Trinn 2:350°C

Trinn 3:550°C

Luftgjennom- = Trinn 0: Av

strømning Trinn 1: 250 l/min

Trinn 2:350 l/min

Trinn 3:500 l/min

Temperaturindikator = -

Vekt 700

Lydttrykknivä = < 70 dB (A)

Luftgjennom- = Trinn 0: Av

strømning Trinn 1: 250 l/min

Trinn 2: 270 l/min

Trinn 3:500 l/min

Temperaturindikator = -

Vekt 750

Lydttrykkniva = < 70 dB (A)

Luftgjennom- = Trinn 0: Av

strømning Trinn 1: 250 l/min

Trinn 2:270 l/min

Trinn 3:500 l/min

Temperaturindikator = LCD-indikator

Vekt 750

Lydttrykkniva = < 70 dB (A)

Rett til endringer grunnet tekniske fremskritt forbeholds.

Måleverdier etter EN 60745. Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

g

10 Reparationer
11 Miljøbeskyttelse
12 Tekniske data

1 Overensstemmelseserklaering

Limning og fugning med smeltelim

Luftmaengde = Trin 0: Slukket

Trin 1:250 l/min

Trin 2:350 l/min

Trin 3:500 l/min

Temperaturindikering = -

Luftmaengde = Trin 0: Slukket

Trin 1:250 l/min

Trin 2: 270 l/min

Trin 3:500 l/min

Temperaturindikering = -

Vaegt = 750g

Stojniveau = < 70 dB (A)

Vibrationer = < 2,5m / s

HE 2300 Control

Effekt = 2300 W

Lufttemperatur = Trin 1: 50^

Trin 2:50-650°C

Trin 3:50-650°C

Luftmaengde = Trin 0: Slukket

Trin 1:250 l/min

Trin 2: 270 l/min

Trin 3:500 l/min

Temperaturindikering = LCD-display

Vægt = 750 g

Stojniveau = < 70 dB (A)

Vibrationer = < 2,5m / s

Vi tager forbehold for tekniske aendringer.

Målevaerdier beregnet jf. EN 60745.

De angivne tekniske data er tolerancesat

(svarende til de pagaelende gyldige standarder).
