H 1600 - Pistolet thermique METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet thermique
Marque	Metabo
Modèle	H 1600
Puissance (230 V)	1600 W
Puissance (120 V)	1400 W
Température de l'air - Niveau 1	50 °C (air froid)
Température de l'air - Niveau 2	350 °C
Température de l'air - Niveau 3	550 °C
Débit d'air - Niveau 1	250 l/min (air froid)
Débit d'air - Niveau 2	350 l/min
Débit d'air - Niveau 3	500 l/min
Poids	700 g
Niveau de pression acoustique	< 70 dB(A)
Vibrations	< 2,5 m/s²
Affichage de température	Aucun
Utilisations principales	Élimination de peinture, séchage, dégivrage, soudure, collage thermofusible, formage de plastiques
Accessoires inclus	Buse jet large, buse déflectrice, buse réflectrice, buse à fente, buse à couper, buse de soudage, buse de réduction, miroir à souder, gaines rétractables, baguettes à souder, ensemble de grattage (selon référence)
Entretien	Nettoyer le filtre à air régulièrement à l'eau chaude
Consignes de sécurité	Ne pas regarder dans la sortie d'air, ne pas diriger vers matériaux inflammables, porter des lunettes et gants, utiliser dans un local ventilé

FOIRE AUX QUESTIONS - H 1600 METABO

Quelles sont les températures disponibles sur le Metabo H 1600 ?

Le Metabo H 1600 propose trois niveaux de température : Niveau 1 à 50°C (air froid), Niveau 2 à 350°C et Niveau 3 à 550°C.

Comment régler le débit d'air sur le H 1600 ?

Utilisez le curseur (4) pour sélectionner l'un des trois niveaux : Niveau 1 (250 l/min, air froid), Niveau 2 (350 l/min) ou Niveau 3 (500 l/min).

Puis-je utiliser le pistolet thermique pour enlever de la peinture ?

Oui, le H 1600 est conçu pour éliminer les anciennes couches de peinture. Utilisez une buse adaptée comme la buse jet large ou la buse déflectrice.

Quelles précautions de sécurité dois-je prendre ?

Ne jamais regarder dans la sortie d'air, ne pas diriger l'air chaud vers des matériaux inflammables, porter des lunettes de protection et des gants, et travailler dans un local bien ventilé. Ne laissez jamais l'appareil sans surveillance.

Comment nettoyer le filtre à air ?

Déverrouillez le filtre à air (3) à l'aide d'un tournevis à panne droite, retirez-le, nettoyez-le à l'eau chaude avec une brosse, laissez-le sécher complètement avant de le remettre en place.

Le Metabo H 1600 peut-il être utilisé pour souder des plastiques ?

Oui, avec les accessoires appropriés comme la buse de soudage et les baguettes à souder, vous pouvez souder des matières plastiques.

Quelle est la puissance du H 1600 ?

La puissance est de 1600 W sous 230 V et de 1400 W sous 120 V.

Comment utiliser le pistolet en position fixe ?

Posez le pistolet sur les surfaces d'appui antidérapantes (2) pour une utilisation stationnaire. Assurez-vous que l'appareil est stable et ne peut pas tomber.

Quels accessoires sont disponibles pour le H 1600 ?

Les accessoires incluent : buse jet large, buse déflectrice, buse réflectrice, buse à fente, buse à couper, buse de soudage, buse de réduction, miroir à souder, gaines rétractables, baguettes à souder et ensemble de grattage. Voir page 4 de la notice.

Comment refroidir rapidement l'appareil après utilisation ?

Activez le niveau 1 (air froid) pour refroidir l'appareil. Attendez qu'il soit complètement refroidi avant de le ranger.

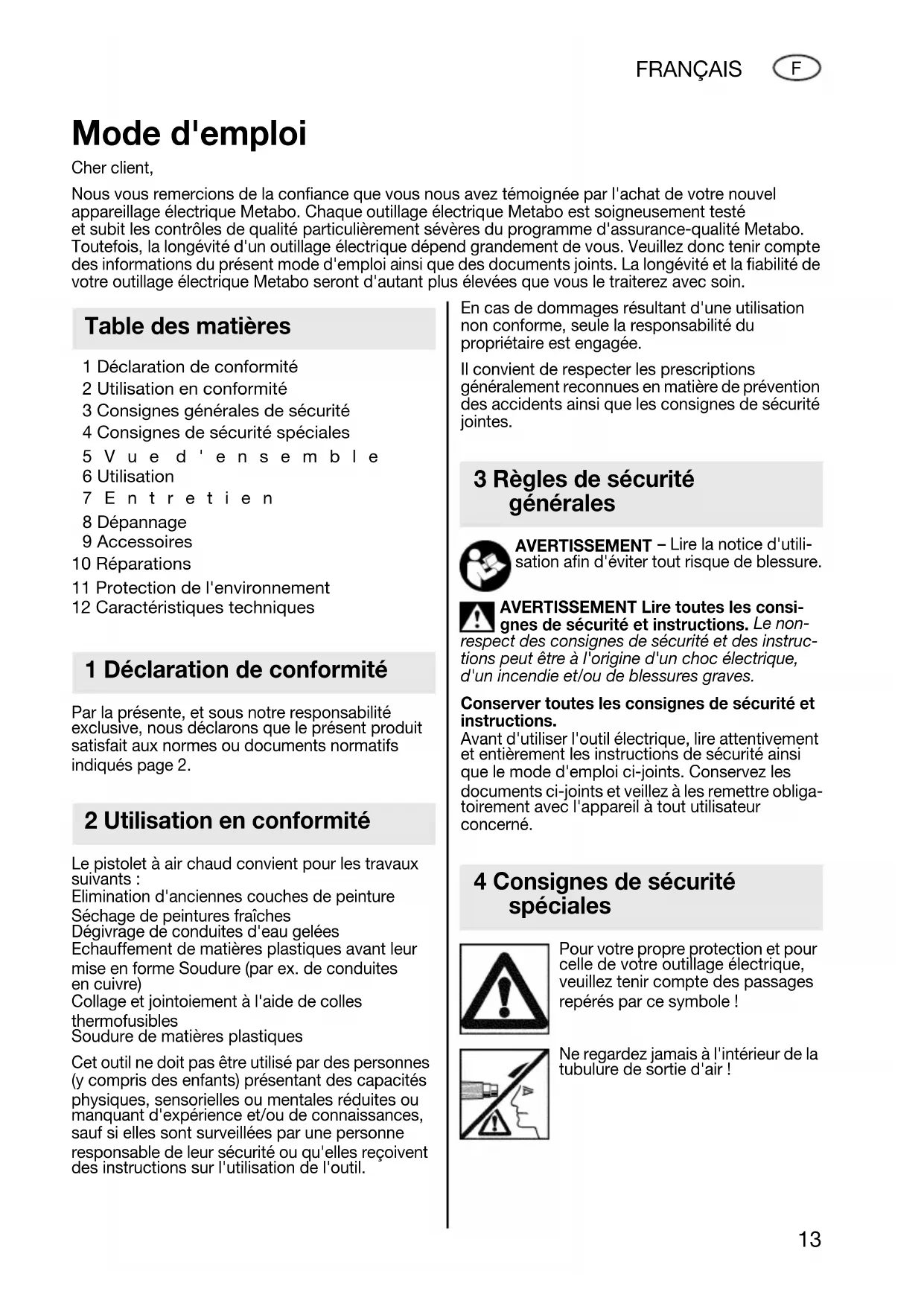

MODE D'EMPLOI H 1600 METABO

Nous vous remercions de la confiance que vous nous avez temoignee par l'achat de votre nouvel apparieillage electrique Metabo. Chaque outillage electrique Metabo est soigneusement testé et subit les contrôles de qualité particulièrement sévères du programme d'assurance-qualité Metabo. Toutefois, la longévité d'un outillage electrique dépend grandement de vous. Veuillez donc tenir compte des informations du present mode d'emploi ainsi que des documents joints. La longévité et la fiabilité de votre outillage electrique Metabo seront d'autant plus élevées que vous le traiterez avec soin.

Table des matieres

1 Déclaration de conformité
2 Utilisation en conformité
3 Consignes generales de sécurité
4 Consignes de sécurité spéciales

5 Vued 'ense mblie
6 Utilisation
7 Entretien
8 Dépannage
9 Accessoires

10 Réparations

11 Protection de l'environnement
12 Caracteristiques techniques

1 Déclaration de conformité

Par la présente, et sous notre responsabilité exclusive, nous déclarons que leprésent produit satisfait aux normes ou documents normatifs indiqués page 2.

2 Utilisation en conformité

Le pistolet à air chaud convient pour les travaux suivants :

Elimination d'anciennes couches de peinture

Sechage de peintures fraîches

Dégivrage de conduites d'eau gelées

Echauffement de matieres plastiques avant leur mise en forme Soudure (par ex. de conduites en cuivre)

Collage et jointoiement à l'aide de colles

thermofusibles

Soudure de matieres plastiques

Cet outil ne doit pas etre utiliser par des personnes (y compris des enfants)presentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de I'outil.

En cas de dommages resultant d'une utilisation non conforme, seule la responsabilité du propriétaire est engagée.

Il convient de respecter les prescriptions généralement reconnues en matière de prévention des accidents ainsi que les consignes de sécurité jointes.

3 Règles de sécurité générales

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non

respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions.

Avant d'utiliser l'outil électrique, dire attentivement et entierement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et voirlez à les remetter obligatoirement avec l'appareil à tout utiliser concenre.

4 Consignes de sécurité spéciales

Pour votre propre protection et pour celle de votre outillage électrique, veuillez tener compte des passages repérés par ce symbole!

Ne regardez jamais à l'intérieur de la tubulure de sortie d'air!

Ne dirigez jamais le pistolet à air chaud vers des matériaux facilement inflammables!

Toute imprudence peut provoquer un incendie.

N'utilisez jamais le pistolot à air chaud comme sèche-cheveux!

Portez systématique des lunettes de protection et des gants de travail!

Prudence en cas d'utilisation du pistonet à air chaud au voisinage de matérielux inflammables ou de gaz explosibles!

Ne maintenez jamais le pistolet à air chaud pointé pendant longtemps vers le même endroit!

La chaleur peut se propagated sur des matériaux inflammables qui ne sont pas directement visibles!

Utilisez le pistolet à air chaud uniquement dans des locaux bien ventilés!

N'inhalez jamais les vapeurs qui se dégagent!

Ne laissez jamais le pistolet à air chaud sans surveillance tant qu'il est en service!

Après utilise, posez le pistolet à air chaud sur les surfaces d'appui prévues à cet effet et laissezle refroidir avant de le ranger!

Risque de brûlures : ne touche jamais la tubulure de sortie lorsqu'elle est chaude !

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

5 V u e d ' e n s e

Voir page 3.

1 (HE 2300 Control) Afficheur de température à cristaux liquides
2 Surfaces d'appui antidérapantes
3 Filtre à air
4 (HE 2000, HE 2300 Control)
Commande (en deux parties)
Il est possible de régler séparément la température de l'air et le début d'air.
(H 1600)
Curseur pour le réglage de la température de l'air et du début d'air

6 Utilisation

Avant la mise en service, assurez-vous que la tension secteur et la fréquence indiquées sur la plaquette signalétique correspondant à celles du courant que vous utilisez.

Eviter toute surchauffe: - No jamais travailler lo

• Ne jamais travailler lorsque les filtres à air sont bouchés. Décolmater les filtres à air régulierement.

• Ne pas bloquer le tube d'éjection.

Respecter une distance minimale de 4 cm par rapport à la piece et ne pas diriger le flux d'air à la verticale de la piece.

Utilisation en poste fixe

En cas d'utilisation stationnaire, posez le pistolet à air chaud sur les surfaces d'appui antidérapantes (2).

H 1600

Le curseur (4) permet demettre en marche et d'arreter l'appareil et de selectionner l'un des trois niveaux de soufflante et de chauffage.

HE 2000, HE 2300 Control

La commande en deux parties (4) permet de régler séparément la température de l'air et le débit d'air. Le curseur noir permet demettre en marche et d'arrêter l'appareil et de Sélectionner l'un des trois niveaux de soufflante.

Le curseur rouge permet de régler en continu la température de l'air.

Le système électronique permet de surveiller la température et donc, protège le filament chauffant.

HE 2300 Control

température à cristaux liquides (1) permet de dire la température d'air préselectionnée.

Une fois que la températe a été présélectionnée, l'afficheur indique au bout de 3 secondes la températe des air à la sortie du pistonlet. (La températe est affichée par paliers de 10^ ).

Niveau de soufflante I :

Niveau de souffrage d'air froid. Pour refroidir rapidement une piece préalablement chauffée. Pour accélérer le refroidissement de l'appareil (une fois le travail fini).

Niveau de soufflante II :

Premier niveau de souffrage d'air chaud (à vitesse réduite). Pour chauffer des pieces en douceur. Lorsqu'il est chauffé, l'air se dilate (son volume augmente), ce qui entraine un accroissement du débit d'air.

Niveau de soufflante III :

Deuxieme niveau de soufflage d'air chaud. Pour un débit d'air maximal.

7 Entretien

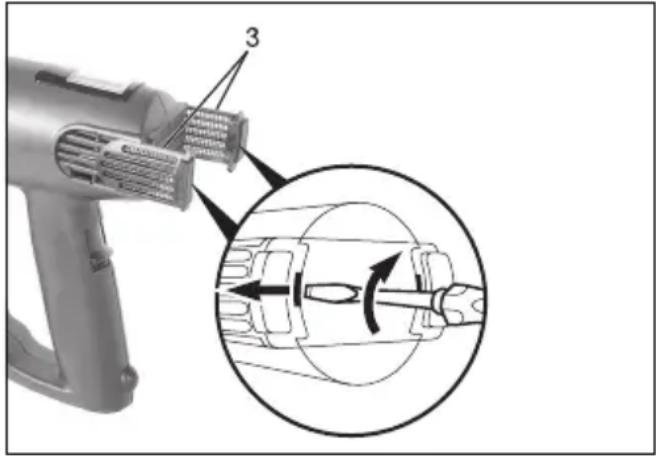

Nettoyage du filtré à air

A l'aide d'un tournevis à panne droite, déverrouillez le filtré à air (3) et extrayez-le de l'appareil. Nettoyez-le ensuite à l'eau chaude et avec une Brosse.
Attendez qu'il soit parfaitement sec avant de le remettre en place dans l'appareil.

8 Dépannage

HE 2300 Control: Le démarrage de la machine provoque une chute de tension sur l'installation. Dans certaines situations, ceci peut affecter d'autres apparèils. Si l'impédance est inférieure à 0,4 Ohm, de petites perturbations sont prévisibles.

9 Accessoires

Utilisez exclusivement des accessoires d'origine Metabo.

Pour vous procurer les accessoires voulus, adressez-vous à votre revendeur.

Afin de pouvoirCHOISIR les accessoires
parfaitement adaptés,veuillez indiquer le type
exact de I'appareillage electrique que vous
possedez a votre revendeur.

Les accessoires possibles sont représentés page 4.

A Busejet large Sechage,elimination d'anciennes couches de peinture
B Buse deflectrice Elimination d'anciennes couches de peinture sur des encadrements de fenêtres
C Buse réflectrice
Echauffement de matières plastiques avant leur mise en forme; adaptation de gains rétractables

D Buse à fente Soudage par recouvrement de baches et de films en PVC
E Buse à couper
Découpes rectilignes et curvilignes dans des mousse dures (par ex. polystyrene)
F Buse de soudage
G Buse de réduction (uniquement HE 2000, HE 2300 Control) Pour un échauffement ponctuel (par ex. pour la soudure ou la brasure)
H Miroir à souder Soudage bout à bout de matières plastiques. Les pieces à souder sont appliquées contre le miroir à souder jusqu'à ce que le point de fusion du matériel au soit atteint. Elles sont ensuite retirees et pressées l'une contre l'autre.
I Gaines rétractables Utilisées pour le gainage d'extrémités de cables, de faisceaux de cables, etc., par échauffement à l'aide de la buse reflectrice.
J Baguettes à souder en matière plastique Pour travaux de soudure
K KEnsemble de grattage

Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.

10 Réparations

Les réparations des outillages élec-triques doivent uniquement être réalisées par desElectriciens qualifiés!

Les machines Metabo nécessitant des réparations peuvent être envoyées à l'une des adresses indiquées avec la liste des pieces de rechange.

Veuillez joindre à l'envoi un descriptorif du defaulted constaté.

11 Protection de l'environnement

Les emballages Metabo sont recyclables à 100% .

Les outillages electriques et les accessoires usages contiennent d'importantes quantités de matières premières et de plastiques qui peuvent également être recyclées.

Le present mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les apparéils électriques dans les ordures menagères ! Conformément à la directive européen 2002/96/CE relative aux déchets d'équipe-ments électriques ou éctoniques (DEEE), et à sa transposition dans la législation nationale, les apparéils électriques doivent

etre collectes à part et être soumis à un recyclage respectieux de l'environnement.

12 Caracteristiques techniques

H 1600

Puissance (230V) = 1600W

Puissance (120V) = 1400W

Température de l'air = Niveau 1: 50^

Niveau 2: 350^

Niveau 3: 550^

Débit d'air = Niveau 0: Arrét

Niveau 1:250 l/min

Niveau 2:350 l/min

Niveau 3: 500 l/min

Indication de la

température = -

Poids 700

Niveau de pression

acoustique = < 70 dB (A)

Vibrations = < 2,5m / s

HE 2000

Puissance (230V) = 2000W

Puissance (120V) = 1500W

Température de l'air = Niveau 1: 50^

Niveau 2:50-600°C

Niveau 3:50-600°C

Débit d'air = Niveau 0: Arret

Niveau 1:250 l/min

Niveau 2: 270 l/min

Niveau 3:500 l/min

Indication de la

température = -

Poids 750

Niveau de pression

acoustique = < 70 dB (A)

Vibrations = < 2,5m / s

HE 2300 Control

Puissance (230V) = 2300W

Puissance (120V) = 1500W

Température de l'air = Niveau 1: 50^

Niveau 2:50-650°C

Niveau 3:50-650°C

Débit d'air = Niveau 0: Arrét

Niveau 1:250 l/min

Niveau 2: 270 l/min

Niveau 3:500 l/min

Indication de la = Afficheur a cristaux température liquides

Poids 750

Niveau de pression

acoustique = < 70 dB (A)

Vibrations = < 2,5m / s

Sous réserve de modifications techniques.

Valeurs de mesure calculées selon EN 60745. Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).
