HG 20600 - Pistolet thermique METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet thermique
Marque	Metabo
Modèle	HG 20-600
Puissance	2000 W
Plage de température	80 °C à 600 °C
Débit d'air	3 niveaux : 150, 300, 500 l/min
Réglage de la température	Continu avec molette (9 incréments)
Protection thermique	Fusible thermique
Poids	620 g
Niveau de pression acoustique	< 70 dB(A)
Vibrations	< 2,5 m/s²
Classe de protection	II
Alimentation	Secteur (230 V, 50 Hz)
Utilisation conforme	Enlèvement de peinture, séchage, dégivrage, formage de plastiques, brasage, soudage de plastiques
Accessoires fournis	Tube de protection amovible, surfaces de pose antidérapantes
Entretien	Nettoyer l'entrée d'air régulièrement
Pièces détachées	Accessoires originaux Metabo, filtre à poussières fines (réf. 344199400)
Sécurité	Ne pas regarder dans le tube, porter des gants et lunettes, ne pas utiliser en présence de gaz explosifs

FOIRE AUX QUESTIONS - HG 20600 METABO

Quelle est la puissance du pistolet thermique Metabo HG 20-600 ?

La puissance est de 2000 W, ce qui permet une montée en température rapide et une utilisation efficace pour divers travaux.

Comment régler la température sur le HG 20-600 ?

Utilisez la molette de réglage (6) pour ajuster la température en continu de 80 °C à 600 °C, avec 9 incréments indiqués par des chiffres de 1 à 9.

Quels sont les débits d'air disponibles ?

Le débit d'air est réglable sur 3 niveaux : 150, 300 et 500 l/min, sélectionnables via l'interrupteur à coulisse (4).

Puis-je utiliser ce pistolet pour sécher mes cheveux ?

Non, ce pistolet thermique n'est pas conçu pour le séchage des cheveux. Il est réservé à un usage technique comme l'enlèvement de peinture, le brasage ou le formage de plastiques.

Quels accessoires sont disponibles pour le HG 20-600 ?

Des accessoires originaux Metabo comme des buses de différentes formes, un tube de protection et un filtre à poussière (réf. 344199400) sont disponibles. Consultez le catalogue Metabo.

Comment nettoyer et entretenir l'appareil ?

Nettoyez régulièrement l'entrée d'air (3) pour éviter toute obstruction. Pour le modèle HGS, démontez et nettoyez le filtre à poussières fines. Utilisez uniquement des filtres de rechange Metabo.

Que faire si le pistolet s'arrête en cours d'utilisation ?

Cela peut être dû à une surchauffe. Le fusible thermique coupe l'alimentation. Laissez refroidir l'appareil, vérifiez que la sortie d'air n'est pas obstruée, puis redémarrez. Si le problème persiste, contactez le service après-vente.

Est-il sûr de laisser l'appareil sans surveillance pendant qu'il chauffe ?

Non, ne laissez jamais le pistolet thermique sans surveillance lorsqu'il est en marche. Après utilisation, posez-le sur ses surfaces antidérapantes et laissez-le refroidir avant de le ranger.

Quels types de plastiques peut-on souder avec cet appareil ?

Le pistolet permet de souder des plastiques thermoplastiques courants comme le PVC, le polyéthylène, etc. Utilisez une buse adaptée et faites un test préalable.

Où puis-je trouver la notice complète ou des pièces de rechange ?

La notice complète est disponible en téléchargement sur le site de Metabo. Pour les pièces détachées, contactez votre revendeur ou consultez www.metabo.com.

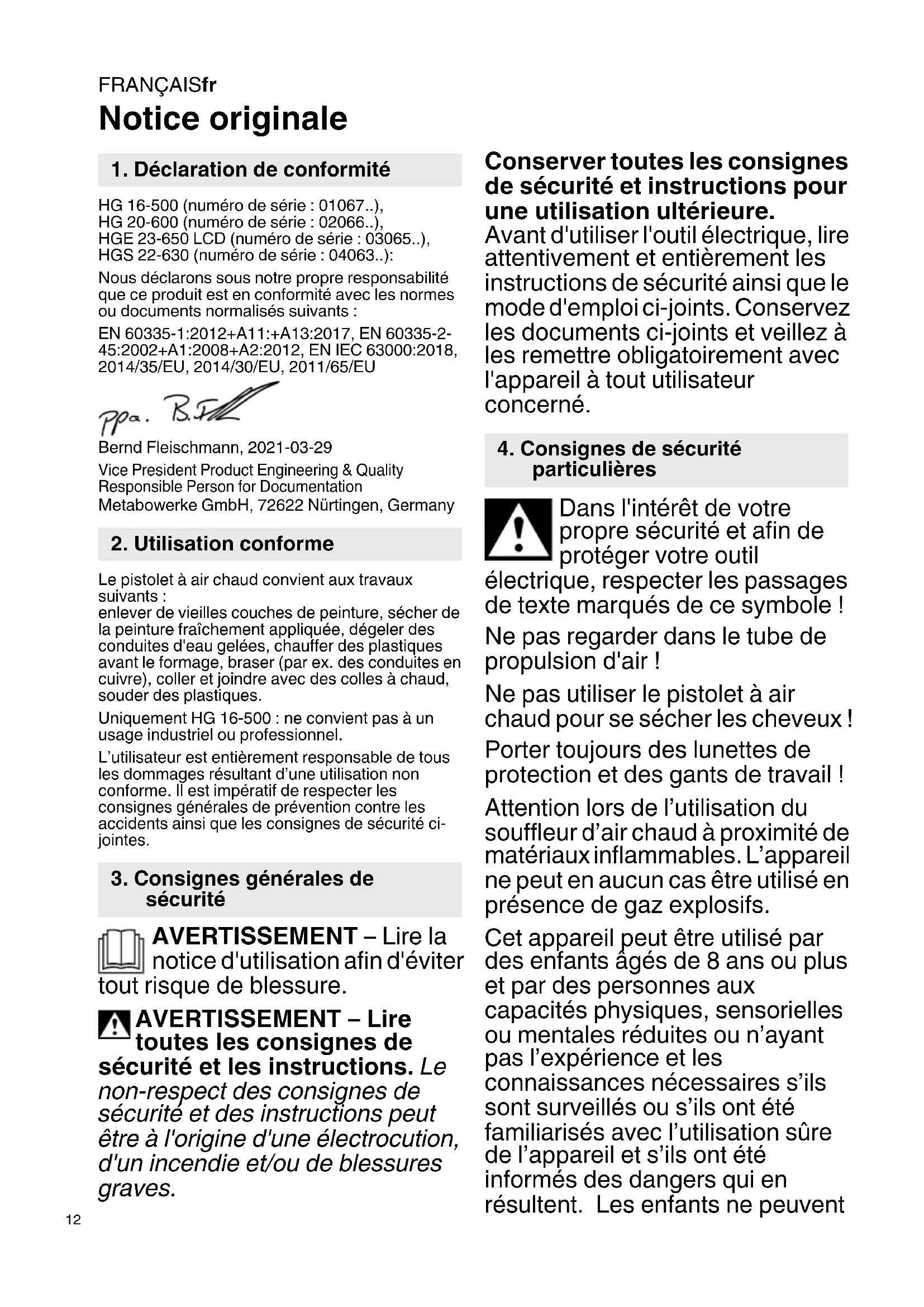

MODE D'EMPLOI HG 20600 METABO

1. Déclaration de conformité

HG 16-500 (numéro de série : 01067..),

HG 20-600 (numéro de série : 02066...),

HGE 23-650 LCD (numéro de série : 03065..),

HGS 22-630 (numéro de série : 04063..):

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants :

EN 60335-1:2012+A11:+A13:2017, EN 60335-2-

45:2002+A1:2008+A2:2012, EN IEC 63000:2018,

2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Utilisation conforme

Le pistolet à air chaud convient aux travaux suivants :

enlever de vieilles couches de peinture, secher de la peinture fraîchement appliquée, dégeler des conduites d'eau gelées, chauffer des plastiques avant le formage, braser (par ex. des conduites en cuivre), coller et joindre avec des colles à chaud, souder des plastiques.

Uniquement HG 16-500: ne convient pas à un usage industriel ou professionnel.

L'utilisateur est entiement responsable de tous les dommages resultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité cijointes.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la

notice d'utilisation afin d'éviter

tout risque de blessure.

AVERTISSEMENT - Lire toutes les consignes de

sécurité et les instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser l'outil électrique, dire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'ordinateil à tout utiliser concerne.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protégger votre outil

electrique, respecter les passages de texte marqués de ce symbole!

Ne pas regarder dans le tube de propulsion d'air!

Ne pas utiliser le pistolet à air chaud pour se sécher les cheveux!

Porter toujours des lunettes de protection et des gants de travail !

Attention lors de l'utilisation du couffleur d'air chaud à proximé de matériaux inflammables. L'appareil ne peut enaucun cas être utilisé en presence de gaz explosifs.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes aux capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience et les connaissances nécessaires s'ils sont surveillés ou s'ils ont été familiarisés avec l'utilisation sure de l' apparéil et s'ils ont été informés des dangers qui en résultat. Les enfants ne peuvent

pas jouer avec cet apparéil. Les enfants sans surveillance ne sont pas autorisés à nettoyer et entretenir l' apparéil.

Risque de brûlure : ne pas toucher le tube de propulsion d'air lorsqu'il est chaud.

Ne pas utiliser les outils électriques lorsqu'ils sont humides ni dans un environnement humide.

Utiliser les outils avec précaution à proximé de matériaux inflammables. Ne pas diriger l'outil trop longtemps sur le même point.

La chaleur peut s'étendre vers des matériaux inflammables non visibles.

Ne pas diriger le pistolet à air chaud sur des matériaux facilement inflammbles! Toute néligence dans l'utilisation du pistolet à air chaud peut entraîner un incendie.

Ne pas laisser l'outil sans surveillance lorsqu'il est en marche.

Après une longue utilisation de l'outil à des températures très élevées, le laisser refroidir avant de l'éteindre. Cette mesure permet d'allonger la durée de vie du système de chauffage.

Aprèsutilisation,reposer l'outil sur les surfaces de pose et le laisser refroidir avant de le ranger!

Ranger les outils dans un endroit sur.

Les outils non utilisés doivent êtrerangés dans une piece fermée, ausec et hors de portée des enfants.

Faire attention aux gaz toxiques et au risque d'inflammation.

Des gaz toxiques peuvent s'échapper lors du traitement de plastiques, laques et autres matérieliaux similaires. Faire attention au risque d'incendie et d'inflammation.

Utiliser le pistolet à air chaud exclusivement dans des pièces bien aérées !

Ne pas inhaler les vapeurs qui s'échéppent!

Pour des raisons de sécurité, utiliser uniquement l'outil et les accessoires indiqués dans la notice d'utilisation, ou recommends ou indiqués par le fabricant. L'utilisation d'outils ou d'accessoires autres que ceux recommandés dans la notice d'utilisation ou dans le catalogue peut entraîner des risques de blessure.

5. Vue d'ensemble

Voir page 2.

1 Tube de propulsion d'air en acier inoxydable

2 Tube de protection amovible (pour les endroits difficiles d'accès)

3 Entrée d'air (pour HGS... Avec filtré à poussières fines)

4 Interrupteur à coulisse (Interrupteur de marche/ arrêt/interrupteur de réglage des niveaux)

5 Surfaces de pose antidérapantes (assurent une position de travail stationnaire stable et antidérapante)

6 Molette de réglage de la température*

7 Affichage* (température et début d'air)

8 Bouton de réglage du début d'air*

9 Sélecteur de programme*

10 Joystick pour le réglage de la température et du débit d'air*

• en fonction de l'équipement / du modele choisi

6. Utilisation

Avant la mise en service, comparez si la tension secteur et la fréquence secteur

FRANÇAISfr

indiquées sur la plaque signalétique correspondant aux caractéristiques du réseau de courant.

La distance avec la piece à usiner dépend du matériel et du type d'usinage prévu. Toutjours faire un test pour vérifier le débit d'air et la température! Les buses disponibles dans les accessoires (voir chapitre 9.) permettent de diriger l'air chaud sur une surface ou un point précis.

Changer les buses avec précaution lorsqu'elles sont chaudes! Risque de brûture.

6.1 HG 16-500

L'interrupteur à coulisse (4) permet demettre en marche et d'arrête l'outil et de selectionner l'un des 2 niveaux (pour le débit d'air et la température).

Niveau 1: 300^ 240 l/min.

Niveau 2: 500^ , 450 l/min.

6.2 HG 20-600

L'interrupteur à coulisse (4) permet demettre l'outil en marche et à l'arrêt et de selectionner l'un des 3 niveaux.

Le débit d'air peut être régle sur 3 niveaux (150/300/500 l/min.).

Avec le niveau 1 de l'interrupteur à coulisse (4), la température est toujours de 80^ (niveau d'air froid). Utiliser l'air froid pour secher de la peinture, refroidir des pieces à usiner ou refroidir la buse avant de changer un accessoire.

Avec les niveaux 2 et 3 de l'interrupteur à coulisse (4), la température peut être régée en continu à l'aide de la molette (6).

Les chiffres de 1 à 9 sur la molette servent d'indicateurs. « 1 » signifie 80^ . « 9 » signifie 600 °C (température maximale).

6.3 HGE 23-650 LCD

L'interrupteur à coulisse (4) permet demettre l'outil en marche et à l'arrêt et de selectionner l'un des 2 niveaux.

Avec le niveau 1 de l'interrupteur à coulisse (4), la température est toujours de 80^ (niveau d'air froid). Utiliser l'air froid pour secher de la peinture, refroidir des pieces à usiner ou refroidir la buse avant de changer un accessoire.

Le niveau 2 de l'interrupteur à couilisse (4) permet de régler la température et le débit d'air.

Régler la températe :

Une brève pression vers la gauche/droite sur le joystick (10) permet d'augmenter et de diminuer la valeur régée par incréments de 10^ . Une pression longue sur le joystick (10) modifie la valeur plus rapidement.

Remarques :

Lorsque la température souhaïée est régée, la suffleuse nécessite quelques secondes (selon la vitesse / le débit) pour atteindre la valeur régée. Pendant ce temps, le symbole « °C » clignote.

Lorsque le pistolet à air chaud est arrêté, la dernière valeur réglee reste enregistrée.

Régler le début d'air:

En appuyant sur le bouton (8) et en appuyant ensuite brievement vers le gauche/droite sur le holster (10), vous reglez le début d'air et la vitesse de la soufflerie.

Mode programme :

Quatre programmes sont régés à l'usine pour les travaux les plus courants. Appuyez sur le bouton « P » pour activer le mode programme. Sur l'écran, apparait pour le programme 1. En appuyant une nouvelle fois sur le bouton programme, vous accédez aux programmes Rappuyer sur le bouton pour revenir au mode normal.

Programme 1: formage de tubes en plastique
Programme 2: soudage de tubes en plastique
Programme 3: enlevement de laque
Programme 4: brasage tendre
(Caracteristiques techniques voir chapitre 12.)
Modifier les programmes et enregistrer :

Il est possible de modifier et d'enregistrer les valeurs des quatre programmes. Pour ce faire, appuyez d'abord sur le bouton programme « P » jusqu'à ce que le programme à modifier s'affiche. Régler le début d'air et la température souhaités. Pour enregistrer, appuyez sur le bouton programmes « P » jusqu'à ce que le symbole → disparaissé de l'écran (env. 2 secondes). Les valeurs entrées sont maintainant sauvégardées dans le programme.

Remarque :

• Pour repasser du mode programme au mode normal, appuyez sur le bouton programme (9) jusqu'à ce que le symbole programme disparaissé de l'écran (7).
• Vous trouvrez les réglages par défaut des programmes au chapitre 12.

6.4 HGS 22-630

L'interrupteur à coulisse (4) permet demettre l'outil en marche et à l'arrêt et de seLECTIONner l'un des 2 niveaux.

Le débit d'air peut être régle sur 2 niveaux (Niveau 1: 150-300 l/min., niveau 2: 300-500 l/min.).

Avec les niveaux 1 et 2 de l'interrupteur à coulisse (4), la température peut être régée en continu à l'aide de la molette (6).

Les chiffres de 1 à 9 sur la molette servent d'indicateurs. « 1 » signifie 80^ . « 9 » signifie 600 °C (température maximale).

6.5 Mode veille

Lorsque le pistolet à air chaud est utilisé en mode veille, veiller à ce que la surface de pose soit stable, antidérapante et propre.

Pour l'utilisation en mode veille, poser le pistolet à air chaud sur les surfaces antidérapantes (5).

7. Maintenance

L'arrivée d'air (3) ne doit pas être obturée par des corps étrangers. Si nécessaire, nettoyez l'arrivée d'air (3).

Pour HGS 22-630, demontez le filtré à poussières fines (3) pour le nettoyer (voir fig., page 2). Remplacez les filtrés à poussières fines usages. Set de filtrés de rechange : ref. 344199400.

8. Dépannage

Protection thermique en cas d'accumulation de chaleur (uniquement pour HGE 23-650 LCD):

Un interrupteur thermique arrêté le chauffage lorsque la sortie d'air au niveau de la soufflerie est trop obstruée (accumulation de chaleur). Mais la soufflerie continue de tourner. Lorsque l'ouverture de la soufflerie est débouchée, le chauffage se remet en marche automatiquement après une courte période. L'interrupteur thermique peut également semettre en marche même après arrêt de l'outil, de sorte qu'au redémarrage de l'outil la température au niveau de la soufflerie mette davantage de temps à être atteinte.

Protection thermique en cas de surcharge (pour tous les apparêils) :

Le fusible thermique arrêté complètement l'appareil en cas de surcharge. Voir chapitre Réparation!

9. Accessoires

Utiliser uniquement des accessoires originaux Metabo.

S'il vous faut des accessoires, veuillez vous adresser à votre distributeur.

Gamage d'accessoires complète, voir www.metabo.com ou catalogue.

10. Réparations

Les travaux de réparation sur les outils électriques doivent uniquement être effectués par un electricien!

Un cable d'alimentation defectueux peut uniquement etre remplace par un cable d'alimentation special de la marque Metabo disponible au prcés du service après-vente Metabo.

Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listedes des pieces détachées peuvent être téléchargees sur www.metabo.com.

11. Protection de l'environnement

Suivez les reglementations nationales concernant l'élimination ecologique et le recyclage des machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les

ordures menagères ! Conformément à la directive française 2012/19/UE relative aux déchets d'équipements ELECTriques et Electroniques (DEEE) et à sa transposition dans le droit national, les apparreils ELECTriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

12. Caractéristiques techniques

HG 16-500

Puissance:1600W

Température de l'air : Niveau 1 : 300 °C
Niveau 2 : 500 °C

Débit d'air : Niveau 0 :............Arrêt
Niveau 1 :............240 l/min.
Niveau 2 :............450 l/min.

Protection thermique : uniquement fusible thermique

Poids 600 g (20.8 oz)

Niveau de pression acoustique: < 70 dB (A)
Vibration: < 2.5 m/sec.

HG 20-600

Puissance:2000W

Température de l'air : Niveau 1 : .80 °C
Niveau 2 : .80-600 °C
Niveau 3 : .80-600 °C

Débit d'air : Niveau 0 : Arrêt
Niveau 1 : 150 l/min.
Niveau 2 : 300 l/min.
Niveau 3 : 500 l/min.

Réglage de la température : en continu avec 9 incréments avec une molette

Protection thermique : uniquement fusible thermique

Poids 620 g (22.0 oz)

Niveau de pression acoustique: < 70 dB (A) Vibration: < 2.5m / sec .

HGE 23-650 LCD

Puisance:2100W(max2300W)

Température de l'air : Niveau 1 : ...80 °C
Niveau 2 : ...80-650 °C

Soufflerie : réglable en continu

Débit d'air : Niveau 1 : ......... 150-250 l/min.
Niveau 2 : ......... 150-500 l/min.

Programmes: 1 = 250^ / env.250 l/min.

2 = 350^ /env.400 l/min.

3 = 450^ / env. 500l / min

4 = 550^ / env. 400l / min

Affichage de la température : LCD avec incréements de 10^

Protection thermique :oui

Poids 700 g (24.2 oz)

Niveau de pression acoustique: < 70 dB (A)

FRANÇAISfr

Vibration: < 2,5m / sec

2

HGS 22-630

Puisance:2100W(max2200W)

Température de l'air : Niveau 1 : ...80-630 °C
Niveau 2 : ...80-630 °C

Débit d'air : Niveau 0 :............ Arré
Niveau 1 :............ 150-300 l/n
Niveau 2 :............ 300-500 l/n

Réglage

de la température : en continu avec 9 incréements avec une molette

Protection thermique : uniquement fusible thermique

Poids 650 g (23.0 oz)

Niveau de pression acoustique: < 70 dB (A) Vibration: < 2,5m / sec .

Sous réserve de modifications resultant de progrès techniques.
Valeurs de mesure calculées selon EN 60745.

Machine de classe de protection II

Les caractéristiques techniques indiquées font l'objet de tolérances (selon les normes en vigueur correspondantes).
