Produkttyp	Heißluftpistole
Marke	Metabo
Modell	HG 20-600
Leistung	2000 W
Temperaturbereich	80 °C bis 600 °C
Luftdurchsatz	3 Stufen: 150, 300, 500 l/min
Temperatureinstellung	Stufenlos mit Rändelrad (9 Stufen)
Hitzeschutz	Thermosicherung
Gewicht	620 g
Schalldruckpegel	< 70 dB(A)
Vibrationen	< 2,5 m/s²
Schutzklasse	II
Stromversorgung	Netz (230 V, 50 Hz)
Bestimmungsgemäße Verwendung	Farbentfernung, Trocknung, Enteisung, Kunststoffumformung, Löten, Kunststoffschweißen
Mitgeliefertes Zubehör	Abnehmbarer Schutzschlauch, rutschfeste Abstellflächen
Wartung	Lufteintritt regelmäßig reinigen
Ersatzteile	Original Metabo-Zubehör, Feinstaubfilter (Art.-Nr. 344199400)
Sicherheit	Nicht in den Schlauch schauen, Schutzhandschuhe und Schutzbrille tragen, nicht in der Nähe von explosiven Gasen verwenden

Häufig gestellte Fragen - HG 20600 METABO

Wie hoch ist die Leistung der Heißluftpistole Metabo HG 20-600?

Die Leistung beträgt 2000 W, was ein schnelles Aufheizen und effizienten Einsatz für verschiedene Arbeiten ermöglicht.

Wie stelle ich die Temperatur am HG 20-600 ein?

Verwenden Sie das Rändelrad (6) zur stufenlosen Einstellung der Temperatur von 80 °C bis 600 °C, mit 9 Stufen, die durch Zahlen von 1 bis 9 gekennzeichnet sind.

Welche Luftdurchsätze sind verfügbar?

Der Luftdurchsatz ist in 3 Stufen einstellbar: 150, 300 und 500 l/min, auswählbar über den Schiebeschalter (4).

Kann ich diese Pistole zum Trocknen meiner Haare verwenden?

Nein, diese Heißluftpistole ist nicht zum Trocknen von Haaren geeignet. Sie ist für technische Anwendungen wie Farbentfernung, Löten oder Kunststoffumformung vorgesehen.

Welches Zubehör ist für den HG 20-600 erhältlich?

Original Metabo-Zubehör wie Düsen in verschiedenen Formen, ein Schutzschlauch und ein Feinstaubfilter (Art.-Nr. 344199400) sind erhältlich. Siehe Metabo-Katalog.

Wie reinige und warte ich das Gerät?

Reinigen Sie regelmäßig den Lufteintritt (3), um Verstopfungen zu vermeiden. Entfernen und reinigen Sie bei Modell HGS den Feinstaubfilter. Verwenden Sie nur Metabo-Ersatzfilter.

Was tun, wenn die Pistole während des Gebrauchs stoppt?

Dies kann an Überhitzung liegen. Die Thermosicherung unterbricht die Stromversorgung. Lassen Sie das Gerät abkühlen, prüfen Sie, ob der Luftauslass blockiert ist, und starten Sie es neu. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Ist es sicher, das Gerät unbeaufsichtigt zu lassen, während es heizt?

Nein, lassen Sie die Heißluftpistole niemals unbeaufsichtigt, während sie in Betrieb ist. Stellen Sie sie nach Gebrauch auf die rutschfesten Abstellflächen und lassen Sie sie abkühlen, bevor Sie sie verstauen.

Welche Kunststoffe kann man mit diesem Gerät schweißen?

Die Pistole ermöglicht das Schweißen gängiger thermoplastischer Kunststoffe wie PVC, Polyethylen usw. Verwenden Sie eine geeignete Düse und führen Sie einen Vorversuch durch.

Wo finde ich die vollständige Anleitung oder Ersatzteile?

Die vollständige Anleitung steht auf der Website von Metabo zum Download bereit. Für Ersatzteile wenden Sie sich an Ihren Händler oder besuchen Sie www.metabo.com.

BEDIENUNGSANLEITUNG HG 20600 METABO

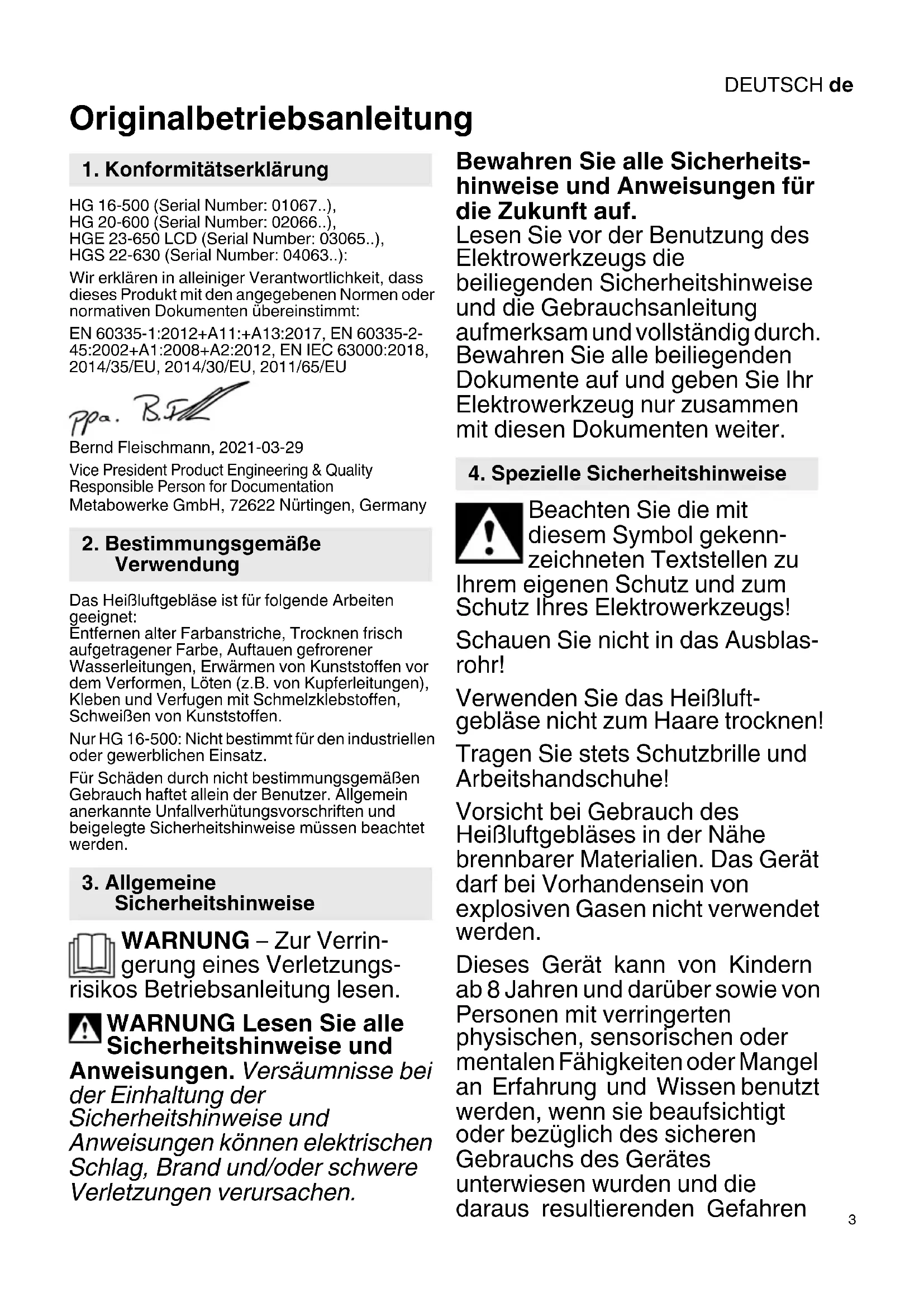

Originalbetriebsanleitung

1. Konformitätserklarung

HG 16-500 (Serial Number: 01067..),

HG 20-600 (Serial Number: 02066..),

HGE 23-650 LCD (Serial Number: 03065..),

HGS 22-630 (Serial Number: 04063..):

Wir erklären in alleiniger Verantwortlichkeit, dass diese Produkte mit den angegebenen Normen oder normativen Dokumenten übereinstimmt:

EN 60335-1:2012+A11:+A13:2017. EN 60335-2-

45:2002+A1:2008+A2:2012. EN IEC 63000:2018.

2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Bestimmungsgemäß Verwendung

Das Heißluftgeblase ist für folgende Arbeiten geeignet:

Entfernen alter Farbanstriche, Trocknen frisch aufgetragener Farbe, Auftauen gefroreiner

Wasserleitungen, Erwärmen von Kunststoffen vor dem Verformen, Loten (z.B. von Kupferleitungen), Kleben und Verfugen mit Schmelzklebstoffen, Schweiben von Kunststoffen.

Nur HG 16-500: Nicht bestimmt für den industriellen oder gewerblichen Einsatz.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungs-

risikos Betriebsanleitungesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und

Anweisungen konnen elektrischen

Schlag, Brand und/oder schwere

Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit dem thisem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Schauen Sie nicht in das Ausblas-rohr!

Verwenden Sie das HeiBluftgeblase nicht zum Haare trocknen!

Tragen Sie stets Schutzbrille und Arbeitshandschuhe!

Vorsicht bei Gebrauch des HeiBluftgebläses in der Nähne brennbarer Materialien. Das Gerätarf bei Vorhandensein von explosiven Gasen nicht verwendet werden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren

DEUTSCHde

verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Verbrennungsgefahr: Berühren Sie nicht das heiße Ausblasrohr.

Benutzen Sie Elektrowerkzeuge nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung.

Vorsicht bei Gebrauch der Geräte in der Nähe brennbarer Materialien. Nicht für längerere Zeit auf ein und dieselbe Stelle richten.

Wärme kann zu brennbaren Materialien geleitet werden, die verdeckt sind.

Richten Sie das HeiBluftgeblase nicht auf leicht entflammbare Materialien! Wenn mit dem HeiBluftgeblase nicht sorgsam umgegangen wird, kann ein Brand entstehen.

Das Gerät nicht unbeaufsichtigt lessen, so lange es in Betrieb ist.

Nach längerem Gebrauch des Gerätes bei Höchsttemperatur solte vor dem Ausschalten des Gerätes die Temperatur gesenkt werden. Dies verlangert die Lebensdauer der Heizung.

Stellen Sie das Gerät nach Gebrauch auf den Standflächen ab und halten Sie es abkühlen, ehe es aufbewahrt wird!

Bewahren Sie ihre Werkzeuge sicher auf.

Unbenutzte Werkzeuge sollen im trockenen, verschlossenen Raum

und für Kinder nicht erreichbar aufbewahrt werden.

Achten Sie auf giftige Gase und Entzündungsgefahr.

Bei der Bearbeitung von Kunststoffen, Lacken und ähnlichen Materialien können giftige Gase auftreten. Achten Sie auf Brand-und Entzündungsgefahr.

Benutzen Sie das HeiBluftgeblase nur in gut belufteten Räumen!

Atmen Sie entstehende Dämpfen nicht ein!

Zu ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeug-Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehore kann eine persönliche Verletzungsgefahr für Sie bedeuten.

5. Überblick

SieheSeite2.
1 Edelstahl-Ausblasrohr
2 Abnehmbares Schutzrohr (für schwer zugängliche Stellen)
3 Lufteinlass (bei HGS... mit Feinstaubfilter)
4 Schiebeschalter (Ein-Aus-Schalter/Stufenschalter)
5 Rutschfeste Standflächen (für einen kippsicheren und rutschfesten stationären Arbeitseinsatz)
6 Stellrad zum Einstellen der Temperatur
7 Anzeige (für Temperatur und Luftmenge)
8 Taste zum Einstellen der Luftmenge
9 Programmwahltaste
10 Joystick zum Einstellen von Temperatur und Luftmenge
ausstattungsabhängig / modellabhängig

6. Benutzung

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Der Abstand zum Bearbeitungsobjekt richtig sich nach Material und beabsichtigter

Bearbeitungsart. Machen Sie immer erst einen Test bezüglich Luftmenge und Temperatur! Mit den als Zubehör erhältlichen aufsteckbaren Düsen (siehe Kapitel 9.) lasst sich die HeiBluft punkt- oder flächengenau steuern.

Vorsicht beim Wechseln besteht Dusen! Verbrennungsgefahr.

6.1 HG 16-500

Mit dem Schiebeschalter (4) konnen Sie das Geräte ein- und ausschalten und zwischen 2 Stufen (für Luftmenge und Temperatur) wahren.

Stufe 1: 300^ 240 l/min

Stufe 2: 500^ , 450 l/min

6.2 HG 20-600

Mit dem Schiebeschalter (4) konnen Sie das Geräte ein- und ausschalten und zwischen 3 Stufen wahren.

Die Luftmenge variiert in den 3 Stufen (150/300/500 l/min).

Auf Stufe 1 des Schiebeschalters (4) beträgt die Temperatur immer 80^ (Kaltluftstufe). Benutzen Sie die Kaltluftstufe um Farbe zu trocknen, Werkstücke abzukühlen oder die Duse vor dem Wechsel eines Zubehörteils abzukühlen.

Auf Stufe 2 und 3 des Schiebeschalters (4) kann die Temperatur an Stellrad (6) stufenlos eingestellt werden.

Die auf dem Stellrad angezeigten Zahlen von 1 - 9 dieren darauf zur Orientierung. "1" bedeutet 80^ . "9" bedeutet 600^ (Höchsttemperatur).

6.3 HGE 23-650 LCD

Mit dem Schiebeschalter (4) konnen Sie das Geräte ein- und ausschalten und zwischen 2 Stufen wahren.

Auf Stufe 1 des Schiebeschalters (4) beträgt die Temperatur immer 80^ (Kaltluftstufe). Benutzen Sie die Kaltluftstufe um Farbe zu trocknen, Werkstücke abzukühlen oder die Duse vor dem Wechsel eines Zubehörteils abzukühlen.

Auf Stufe 2 des Schiebeschalters (4) kann die Temperatur und Luftmenge eingestellt werden.

Temperatur einstellen:

Kurzes Drucken des Joysticks (10) nach links/ rechts lasst den eingestellen Wert in 10^ -Schritten an- bzw. absteigen. Langeres Betätigten des Joysticks (10) verändert den Wert Schneller.

Hinweise:

Ist die gewünschte Temperatur eingestellt, braucht das Geblase (abhängig von der gewählten Drehzahl/Luftmenge) eine Sekunden, um den

eingestellten Wert zu erreichen. In dieser Zeit blinkt das, °C"-Zeichen.

Nach dem Ausschalten des Heißluftgebläses bleibt der zuletzt eingestellte Wert erhalten.

Luftmenge einstellen:

Durch Drücken der Taste (8) und anschließendes kurzes Drucken des Joysticks (10) nach links/rechts stellen Sie die Luftmenge bzw. die Lüfterdrehzahl ein.

Programmbetrieb:

Werkseitig sind vier Programme für die zahligsten Arbeits eingesetzt. Drücken Sie die Taste "P" für Programmbetrieb. Es erscheint im Display für Programm 1. Durch weiteres Drucken der Programmtaste gelangen Sie zu den Programmen und Durch erneutes Drucken gelangen Sie zurück in den Normalbetrieb.

Programm 1: Kunststoffrohrverformen
Programm 2: Kunststoffrohrverschweiben

Programm 3: Lack entfernen

Programm 4: Weichlöten

(Technische Daten siehe Kapitel 12.)

Programme verändern und speichern:

Die Werte der vier Programme konnen verändert und gespeichert werden. Dazu drücken Sie erst die Programmtaste "P", bis das zu ändernde Programm angezeigt wird. Stellen Sie die gewünschte Luftmenge und Temperatur ein. Zum Speichern drucken Sie die Programmtaste „P" solange, bis das Zeichen im Display erlischt (ca. 2 Sekunden). Die eingegebenen Werte sind nun im Programm gespeichert.

Hinweis:

• Zur Rückkehr vom Programmbetrieb in die Normalfunktion drücken Sie die Programmtaste (9), bis das Programmsymbol in der Anzeige (7) verschwunden ist.
• Die Werkseinstellungen der Programme finden sie in Kapitel 12.

6.4 HGS 22-630

Mit dem Schiebeschalter (4) konnen Sie das Gerät ein- und ausschalten und zwischen 2 Stufen wahren.

Die Luftmenge variiert in den 2 Stufen (Stufe 1: 150-300 l/min, Stufe 2: 300-500 l/min).

Auf Stufe 1 und 2 des Schiebeschalters (4) kann die Temperatur an Stellrad (6) stufenlos eingestellt werden.

Die auf dem Stellrad angezeigten Zahlen von 1 - 9 dienen darauf zur Orientierung. "1" bedeutet 80^ . "9" bedeutet 630^ (Hochsttemperatur).

6.5 Standbetrieb

1. Wenn Sie das HeiBluftgeblase als Standgeräte zu benutzen, achten Sie auf sicheren, chifsten Stand und sauberen Untergrund.

Zur Verwendung im Standbetrieb das HeiBluftgeblase auf den rutschfesten Standflächen (5) abstellen.

DEUTSCHde

7. Wartung

Der Luftteinlass (3) muss frei von Fremdkörpern sein. Luftteinlass (3) gegebenenfalls reinigen.

Bei HGS 22-630 den Feinstaubfilter (3) zum Reinigen ausbauen (siehe Abb., Seite 2).

Verschlissene Feinstaubfilter erneuern. Ersatzfilter-Set: Best.-Nr. 344199400.

8. Störungsbeseitigung

Thermoschutz bei Hitzestau (nur bei HGE 23-650 LCD):

Ein Thermoschalter schaltet die Heizung aus, wenn der Luftaustritt der Ausblasöffnung zu stark befindiert wird (Hitzestau). Das Geblase lauft jedoch weiter. Ist die Ausblasöffnung wieder frei, schaltet die Heizung nach kurzer Zeit selbstätig wieder zu. Der Thermoschalter kann auch nach Abschalten des Gerätes ansprechen, so dass es nach erneutem Einsatzlänger als gewohnt dauert, bis die Temperatur an der Ausblasöffnung erreicht wird.

Thermosicherung bei Überlastung (bei allen Geräten):

Die Thermosicherung schaltet das Gerät bei Überlastung komplett ab. Siehe Kap. Reparatur!

9. Zubehör

Verwenden Sie nur original Metabo Zubehor.

Wenn Sie Zubehör benötigen, wenden Sie sichitte an ihren Handler.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

10. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführten!

Eine defekte Netzanschlussleitungarf nur durch eine spezielle, originale Netzanschlussleitung von Metabo ersetzt werden, die uber den Metabo Service erhalten ist.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

11. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektroeiktronik-Altgeräte und Umsetzung in natio

nales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

12. Technische Daten

HG 16-500

Leistung: 1600 W

Lufttemperatur: Stufe 1: 300 °C

Stufe 2: .500 °C

Luftmenge: Stufe 0: Aus

Stufe 1: 240 l/min

Stufe 2: 450 l/min

Thermoschutz: nur Thermosicherung

Gewicht 600 g (20.8 oz)

Schalldruckpegel: < 70 dB (A)

Vibration: < 2,5m/s

HG 20-600

Leistung: 2000 W

Lufttemperatur: Stufe 1: 80°C

Stufe 2: 80-600 °C

Stufe 3: 80-600°C

Luftmenge: Stufe 0: Aus

Stufe 1: 150 l/min

Stufe 2: .300 l/min

Stufe 3: .500 l/min

Temperatur

einstellung: stufenlos in 9 Schritten

per Stellrad

Thermoschutz: nur Thermosicherung

Gewicht 620 g (22.0 oz)

Schaldruckpegel: < 70 dB (A)

Vibration: < 2,5m / s

HGE 23-650 LCD

Leistung: 2100 W (max 2300 W)

Lufttemperatur: Stufe 1: 80°C

Stufe 2: 80-650 °C

Gebäse: stufenlos regulierbar

Luftmenge: Stufe 1: 150-250 l/min

Stufe 2: 150-500 l/min

Programme: 1 = 250^ ca.350 l/min

2=350°C / ca.400 l/min

3=450°C / ca. 500 l/min

4=550°C / ca. 400 l/min

Temperaturanzeige:LCD in 10^ -Schritten

Thermoschutz: ja

Gewicht 700g (24.2 oz)

Schalldruckpegel: < 70 dB (A)

Vibration: < 2,5m / s

HGS 22-630

Leistung: 2100 W (max 2200 W)

Lufttemperatur: Stufe 1: 80-630 °C

Stufe 2: 80-630 °C

Luftmenge: Stufe 0: Aus

Stufe 1: 150-300 l/min

Stufe 2: ...300-500 l/min

Temperatur

einstellung: stufenlos in 9 Schritten

per Stellrad

Thermoschutz: nur Thermosicherung

Gewicht 650 g (23.0 oz)

Schaldruckpegel: < 70 dB (A) Vibration: < 2.5m / s

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

11. Milieubescherming

12. Technische gegevens

HG 16-500

Vermogen: 1600 W

Gewicht 700 g (24,2 oz)

Geluidsdrukniveau: < 70 dB (A) Trilling: < 2,5m / s

HGS 22-630

Vermogen: 2100 W (max 2200 W)

Gewicht 650 g (23.0 oz)

Geluidsdruk niveau: < 70 dB (A)

Trilling: < 2,5m / s

Metabowerke GmbH, 72622 Nürtingen, Γερmaπησ

2. Исторьагаиме по Настону.

TexHnueckn feh npriOeH dIa BbInoJIHeHn cIeDyUOuNX pa60T:

ydaJIeHne CTaporo LaKOKpacoOHOro NOKpbITnA, cyka HaHeceHHo KpackN, OTTaIbAHne 3aMep3xHx BOOnpOBOhBix Tpy6, HArpeB PAnactMaCC nepeD fOpMOBaHNem, NaKa (HaNPmEp, MeHbIX pOBoIDOB), CKLeNBaHne I pacWBkA WBOB C hCNoIb3OBAHNEM TepMOKJIe CBapKa PIACTMaCC.

ToIbKO HG 16-500: n3dJIne He npeJHa3NaYeHO IaI pOmbiUJIeHHOrO NIN KOMMepueckoro IcNoJIb3OBaHn.

3a yuep6, BO3HnKmB pe3yIbTaTe NCNoJIb3OBAHH He No Ha3HaueHNO,

OTBETCTBEHHOCTb Hecet TOJIbKO NOJIb3OBaTeJIb.

Heo6xOIMO CO6IIOdaTb 06eepnHrTbe npaBnla npeDoTbpaueHHN HeCuaCThIX ClyuaeB, a TaKke yKa3aHHNo TEXHnKe 6e3OpacHOCTH, npBeDeHHbE B daHHOM pyKOBOdCTBe.

3. 06uzne yha3aHnno TExHHKe 6e3OnaCHOCTn

PPEyPExEHENE-B

ceIax CHnKeHn pnca

Получени Телесьх

POBpeKdEHN pOuTnTe daHHOe pyKoBOdCTBO nO 3KcPnyaTaun.

PPEyPExEHHNE

CleyuET npoHTaTb BCE

HHCTpykunnyka3aHnnoTexHNKe 6e3ONaCHOCTN.

HecobJeHne HcTpyKuN u yka3aHnNoTexHnKe

6e30NaCHOCTH MoKeT npHBecTH K NopaKeHIO 3JIeKTpNuecHIM

TOKOM, BO3HnKHOBeHnIO NOJapa N/INN K NOJyueHnIO TJeJIbIX TpaBM.

CoxpaHnte Bce nHcTpUkCmN yka3aHnI NO TEXHNKe

6e30napochtnДЯ nCnoIb3ObaHnB 6yduzem.

Ipeed nCnoJb3OBaHneM

3JIeKTPoHnHCTpymEHTa
