H 1600 - Heißluftpistole METABO - Kostenlose Bedienungsanleitung

Produkttyp	Heißluftpistole
Marke	Metabo
Modell	H 1600
Leistung (230 V)	1600 W
Leistung (120 V)	1400 W
Lufttemperatur - Stufe 1	50 °C (Kaltluft)
Lufttemperatur - Stufe 2	350 °C
Lufttemperatur - Stufe 3	550 °C
Luftdurchsatz - Stufe 1	250 l/min (Kaltluft)
Luftdurchsatz - Stufe 2	350 l/min
Luftdurchsatz - Stufe 3	500 l/min
Gewicht	700 g
Schalldruckpegel	< 70 dB(A)
Vibrationen	< 2,5 m/s²
Temperaturanzeige	Keine
Haupteinsatzbereiche	Farbentfernung, Trocknung, Enteisung, Löten, Schmelzkleben, Kunststoffumformung
Mitgeliefertes Zubehör	Breitstrahldüse, Reflektordüse, Schlitzdüse, Schneiddüse, Schweißdüse, Reduzierdüse, Schweißspiegel, Schrumpfschläuche, Schweißstäbe, Kratzset (je nach Referenz)
Wartung	Luftfilter regelmäßig mit warmem Wasser reinigen
Sicherheitshinweise	Nicht in den Luftauslass schauen, nicht auf brennbare Materialien richten, Schutzbrille und Handschuhe tragen, in belüftetem Raum verwenden

Häufig gestellte Fragen - H 1600 METABO

Welche Temperaturen sind am Metabo H 1600 verfügbar?

Der Metabo H 1600 bietet drei Temperaturstufen: Stufe 1 bei 50°C (Kaltluft), Stufe 2 bei 350°C und Stufe 3 bei 550°C.

Wie stelle ich den Luftdurchsatz am H 1600 ein?

Verwenden Sie den Schieber (4), um eine der drei Stufen auszuwählen: Stufe 1 (250 l/min, Kaltluft), Stufe 2 (350 l/min) oder Stufe 3 (500 l/min).

Kann ich die Heißluftpistole zum Entfernen von Farbe verwenden?

Ja, der H 1600 ist zum Entfernen alter Farbschichten konzipiert. Verwenden Sie eine geeignete Düse, wie die Breitstrahldüse oder die Reflektordüse.

Welche Sicherheitsvorkehrungen muss ich treffen?

Niemals in den Luftauslass schauen, die heiße Luft nicht auf brennbare Materialien richten, tragen Sie eine Schutzbrille und Handschuhe und arbeiten Sie in einem gut belüfteten Raum. Lassen Sie das Gerät nie unbeaufsichtigt.

Wie reinige ich den Luftfilter?

Entriegeln Sie den Luftfilter (3) mit einem Schlitzschraubendreher, nehmen Sie ihn heraus, reinigen Sie ihn mit warmem Wasser und einer Bürste, lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Kann der Metabo H 1600 zum Schweißen von Kunststoffen verwendet werden?

Ja, mit dem passenden Zubehör wie der Schweißdüse und den Schweißstäben können Sie Kunststoffe schweißen.

Wie hoch ist die Leistung des H 1600?

Die Leistung beträgt 1600 W bei 230 V und 1400 W bei 120 V.

Wie verwende ich die Pistole in stationärer Position?

Stellen Sie die Pistole auf die rutschfesten Standflächen (2) für den stationären Betrieb. Stellen Sie sicher, dass das Gerät stabil steht und nicht herunterfallen kann.

Welches Zubehör ist für den H 1600 erhältlich?

Das Zubehör umfasst: Breitstrahldüse, Reflektordüse, Schlitzdüse, Schneiddüse, Schweißdüse, Reduzierdüse, Schweißspiegel, Schrumpfschläuche, Schweißstäbe und Kratzset. Siehe Seite 4 der Anleitung.

Wie kühle ich das Gerät nach Gebrauch schnell ab?

Aktivieren Sie Stufe 1 (Kaltluft), um das Gerät abzukühlen. Warten Sie, bis es vollständig abgekühlt ist, bevor Sie es verstauen.

BEDIENUNGSANLEITUNG H 1600 METABO

Erhard Krauß, Geschäftsführung © 2009 Metabowerke GmbH, 72622 Nürtingen, Germany

HE 2000
H 1600

A

l=50 mm: 6.30001
1 = 75mm :6.30002

B

6.30003

C

6.30004

D

F

6.30007

H
G

6.30010

1

J
K

Gebrauchsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegenbebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hangt aber in starkem Maße von Ihnen ab. Beachten Sieitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, um so länger wird es zuverlüssig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklarung
2 Bestimmungsgemäß Verwendung
3 Allgemeine Sicherheitschinweise
4 Spezielle Sicherheitshinweise

5 Überblick
6 Benutzung
7 Wartung
8 Störungsbeseitigung
9 Zubehö r

10 Reparatur
11 Umweltschutz
12 Technische Daten

1 Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit, dass diese Produkt mit den auf Seite 2 angegebenen Normen oder normativen Dokumenten übereinstimmt.

2 Bestimmungsgemäß Verwendung

Das HeiBluftgeblase ist fur folgende Arbeiten geeignet:

Entfernen alter Farbanstriche, Trocknen frisch aufgetragener Farbe, Auftauen gefroreiner Wasserleitungen, Erwärmen von Kunststoffen vor dem Verformen, Löten (z.B. von Kupferleitungen), Kleben und Verfugen mit Schmelzklebstoffen, Schweiben von Kunststoffen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Für Schäden durch nicht bestimmungsgemäben Gebrauch haftet allein der Benutzer. Allgemein

anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse

bei der Einhaltung der Sicherheitschinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu Ihrlem eigenen Schutz und zum Schutz Ihr's Elektrowerkzeugs!

Schauen Sie nicht in das Ausblasrohr!

Richten Sie das HeiBluftgeblase nicht auf leicht entflammbare Materialien! Wenn mit dem HeiBluftgeblase nicht sorgsam umgegangen wird, kann ein Brand entstehen.

Verwenden Sie das Heißluftgebläse nicht zum Haaretrocknen!

Tragen Sie stets Schutzbrille und Arbeitshandschuhe!

Vorsicht bei Gebrauch des HeiBluftgebläses in der Nähe brennbarer Materialien oder explosiver Gase.

Richten Sie das HeiBluftgeblase nicht langere Zeit auf eine Stelle!

Wärme kann zu brennbaren Materialien gelangen, die sich außer Sichteite befinden.

Benutzen Sie das HeiBluftgeblase nur in gut belufteten Räumen!

Atmen Sie entstehende Dämpfe nicht ein!

Lassen Sie das Heißluftgebläse nicht unbeaufsichtigt, solange es in Betrieb ist.

Stellen Sie das Heißluftgeblase nach Gebrauch auf den Standflächen ab und halten Sie es abkühlen, ehe es aufbewahrt wird!

Verbrennungsgefahr: Berühren Sie nicht das weiß Ausblasrohr.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

5 Überblick

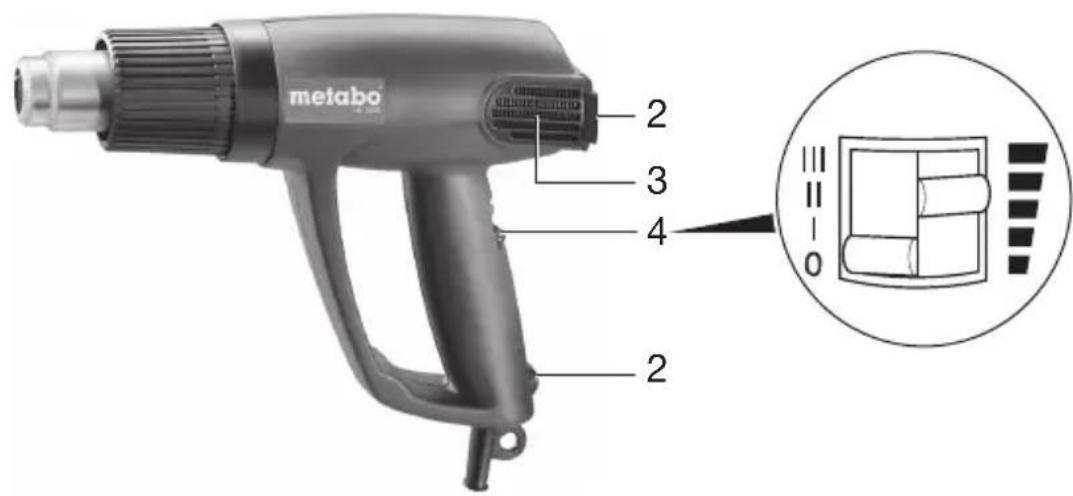

SieheSeite3.

1 (HE 2300 Control) LCD-Temperaturanzeige
2 Rutschfeste Standflächen
3 Luftfilter
4 (HE 2000, HE 2300 Control) Schalter (zweigeteilt)

Lufttemperatur und Luftdurchfluss konnen unabhängig voneinander eingestellt werden. (H 1600)

Schiebeschalter zur Einstellung von

Lufttemperatur und Luftdurchfluss

6 Benutzung

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

• Nicht mit verstopfen Luftfiltern arbeiten. Luftfilter rechtzeitig reinigen.
• Ausblasrohr nicht blockieren.
  Einen Mindestabstand von 4 cm zum Werkstück einhalten und damit den Luftstrahl nicht senkrecht auf das Werkstück*Richten.

Standbetrieb

Zur Verwendung im Standbetrieb das HeiBluftgeblase auf den rutschfesten Standflächen (2) abstellen.

H 1600

Mit dem Schiebeschalter (4) konnen Sie das Geräte ein- und ausschalten und zwischen 3 Gebläseund Heizstufen wahren.

HE 2000, HE 2300 Control

Mit dem schwarzen Schiebeschalter konnen Sie das Gerä ein- und ausschalten und zwischen 3 Gebläsestufen wahren.

Mit dem roten Schieberegler konnen Sie die Lufttemperatur stufenlos einstellen.

Die Elektronik dient zur Temperaturüberwachung und somit zum Schutz der Heizspirale.

HE 2300 Control

Beim Einstellen der Lufttemperatur mit dem roten Schieberegler kann die vorgewählte Luft-temperature in der LCD-Temperaturanzeige (1) abgelesen werden.

Nachdem die Temperatur vorgewählt wurde, zeigt die Anzeige nach 3 Sekunden die Temperatur der austretenden Luft- an. (Sie wird in 10^ Schritten angezeigt).

Gebäsestufe I:

Kaltblasstufe. Zum Schnellen Abkühlen eines zuvor erwartten Werkstücks. Zum Schnellen Abkühlen des Gerätes (nach Beendigung der Arbeit).

Gebäsestufe II:

Erste Warmblasstufe (mit reduzierter Drehzahl). Zum vorsichtigen Erwärmen von Werkstücken. Durch die Erwärung der Luft dehnt sie sich aus (Volumenvergroßerung) wodurch sich ein großerer Luft durchfluss ergibt.

Geblasestufe III:

Zweite Warmblasstufe. Für maximalen Luftdurchfluss.

7 Wartung

Luftfilter reinigen

Luftfilter (3) mit flachem Schraubendreher entriegeln und aus dem Gerät Herausziehen. AnschlieBend mit warmem Wasser und einer Bürste reinigen. Gut trocknen halten und in das Gerät einsetzen.

8 Störungsbeseitigung

HE 2300 Control: Einschaltvorgänge erzeugen kurzzeitige Spannungsabsenkungen. Bei umgünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,4 Ohm sind keine Störungen zu erwarten.

9 Zubehö r

Verwenden Sie nur original Metabo Zubehor.

Wenn Sie Zubehör benötigen, wenden Sie sichitte an ihren Handler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Handleritte den genauen Typ Ihres Elektrowerkzeugs mit.

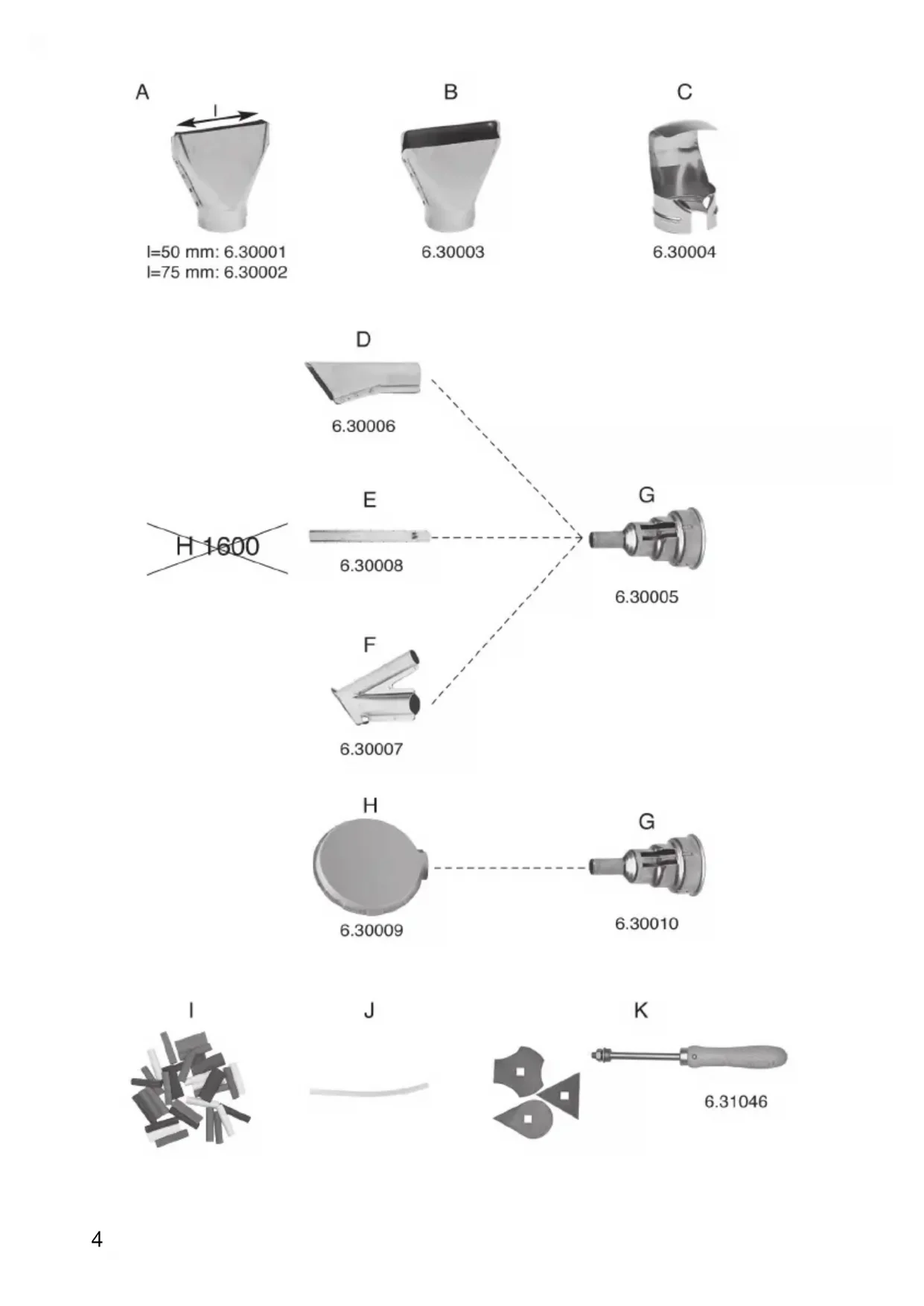

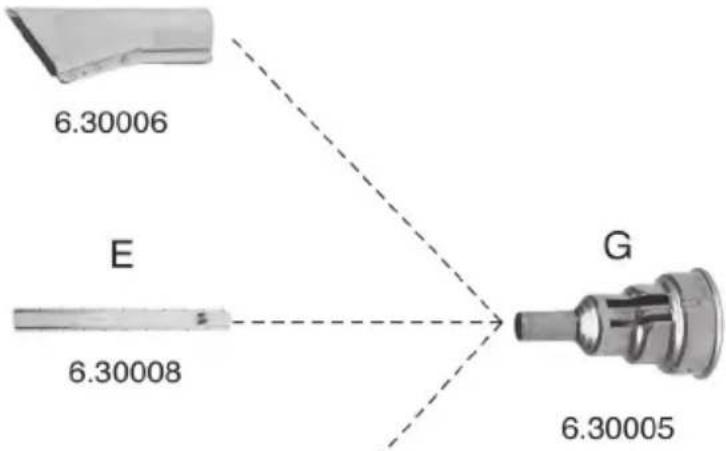

Mögliches Zubehr siehe Abbildungen auf Seite 4.

A Breitstrahldüse Trocknen, Entfernen alter Farbanstriche
B Abstrahlduse Entfernen alter Farbanstriche an Fensterrahmen
C Reflektordüse Erwärmen von Kunststoffen vor dem Verformen; Aufschrumpfen von Schrumpfschläuchen
D Schlitzduse
Überlapp-Verschweiben von PVC-Planen und Folien

E Schneiddüse
gerade und geschweite Schnitte in
Hartschäumen (z. B. Styropor)

F SchweiBduse

G Reduzierduse (nur HE 2000, HE 2300 Control) zum punktgenauen Erhitzen (z. B. von Löt- und Schweißstellen)
H Schweißspiegel Stumpfschweiben von Kunststoff-teilen Die zu verschreibenbenden Teile werden an den Schweißspiegel gedrückt, bis das Material den Schmelzpunkt erreicht. Dann werden sie abgezogen und zusammengedrückt.

I Schrumpfschläuche
Einschrumpfen von Kabelenden,
Kabelsträngen usw. durch Erwärmen mit der Reflektordüse

J Kunststoffschweißdraht

für SchweiBarbeiten

K Farbschaber-Set

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

10 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführct werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

11 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführrt werden können.

These Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

12 Technische Daten

H 1600

Leistung = 1600W

Lufttemperatur = Stufe 1: 50^

Stufe 2: 350^

Stufe 3:550°C

Luftdurchfluss = Stufe 0: Aus

Stufe 1:250 l/min

Stufe 2:350 l/min

Stufe 3:500 l/min

Temperaturanzeige = -

Gewicht 700

Schaldruckpegel = < 70 dB (A)

Vibration = < 2,5m / s

HE 2000

Leistung = 2000W

Lufttemperatur = Stufe 1: 50 °C

Stufe 2:50-600°C

Stufe 3:50-600°C

Luftdurchfluss = Stufe 0: Aus

Stufe 1: 250 l/min

Stufe 2: 270 l/min

Stufe 3: 500 l/min

Temperaturanzeige = -

Gewicht 750

Schaldruckpegel = < 70 dB (A)

Vibration = < 2,5m / s

HE 2300 Control

Leistung = 2300W

Lufttemperatur = Stufe 1: 50^

Stufe 2:50-650°C

Stufe 3:50-650°C

Luftdurchfluss = Stufe 0: Aus

Stufe 1: 250 l/min

Stufe 2: 270 l/min

Stufe 3: 500 l/min

Temperaturanzeige = LCD-Anzeige

Gewicht 750

Schalldruckpegel = < 70 dB (A)

Vibration = < 2,5m / s

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehafte (entsprechend den jeweils gültigen Standards).

g

11 Milieu
12 Technische gegevens

De warmte kan brandbare materialen bereiken die nicht zichtbaar sein.

12 Technische gegevens

H 1600

Vermogen = 1600W

Blaastemperatuur = Trap 1: 50^

Trap 2: 350^

Trap 3: 550^

Reparaturen an Elektrowerkzeugen * dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Varmluftpistol er lamplig for foljande arbeten:

ta bort gammal farg

torka ynamalad farg

Varmluftpistol er egnet for folgende arbeider:
