| Tipo di prodotto | Pistola termica |
| Marca | Metabo |
| Modello | H 1600 |
| Potenza (230 V) | 1600 W |
| Potenza (120 V) | 1400 W |
| Temperatura dell'aria - Livello 1 | 50 °C (aria fredda) |
| Temperatura dell'aria - Livello 2 | 350 °C |
| Temperatura dell'aria - Livello 3 | 550 °C |
| Portata d'aria - Livello 1 | 250 l/min (aria fredda) |
| Portata d'aria - Livello 2 | 350 l/min |
| Portata d'aria - Livello 3 | 500 l/min |
| Peso | 700 g |
| Livello di pressione acustica | < 70 dB(A) |
| Vibrazioni | < 2,5 m/s² |
| Display della temperatura | Nessuno |
| Usi principali | Rimozione di pittura, asciugatura, sbrinamento, saldatura, incollaggio a caldo, formatura di plastica |
| Accessori inclusi | Ugello a getto largo, ugello deflettore, ugello riflettente, ugello a fessura, ugello per taglio, ugello per saldatura, ugello riduttore, specchio per saldatura, guaine termoretraibili, bacchette per saldatura, kit di raschiatura (secondo riferimento) |
| Manutenzione | Pulire regolarmente il filtro dell'aria con acqua calda |
| Istruzioni di sicurezza | Non guardare nell'uscita dell'aria, non dirigere verso materiali infiammabili, indossare occhiali e guanti, utilizzare in un ambiente ventilato |
Domande frequenti - H 1600 METABO
Domande degli utenti su H 1600 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pistola termica in formato PDF gratuitamente! Trova il tuo manuale H 1600 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. H 1600 del marchio METABO.

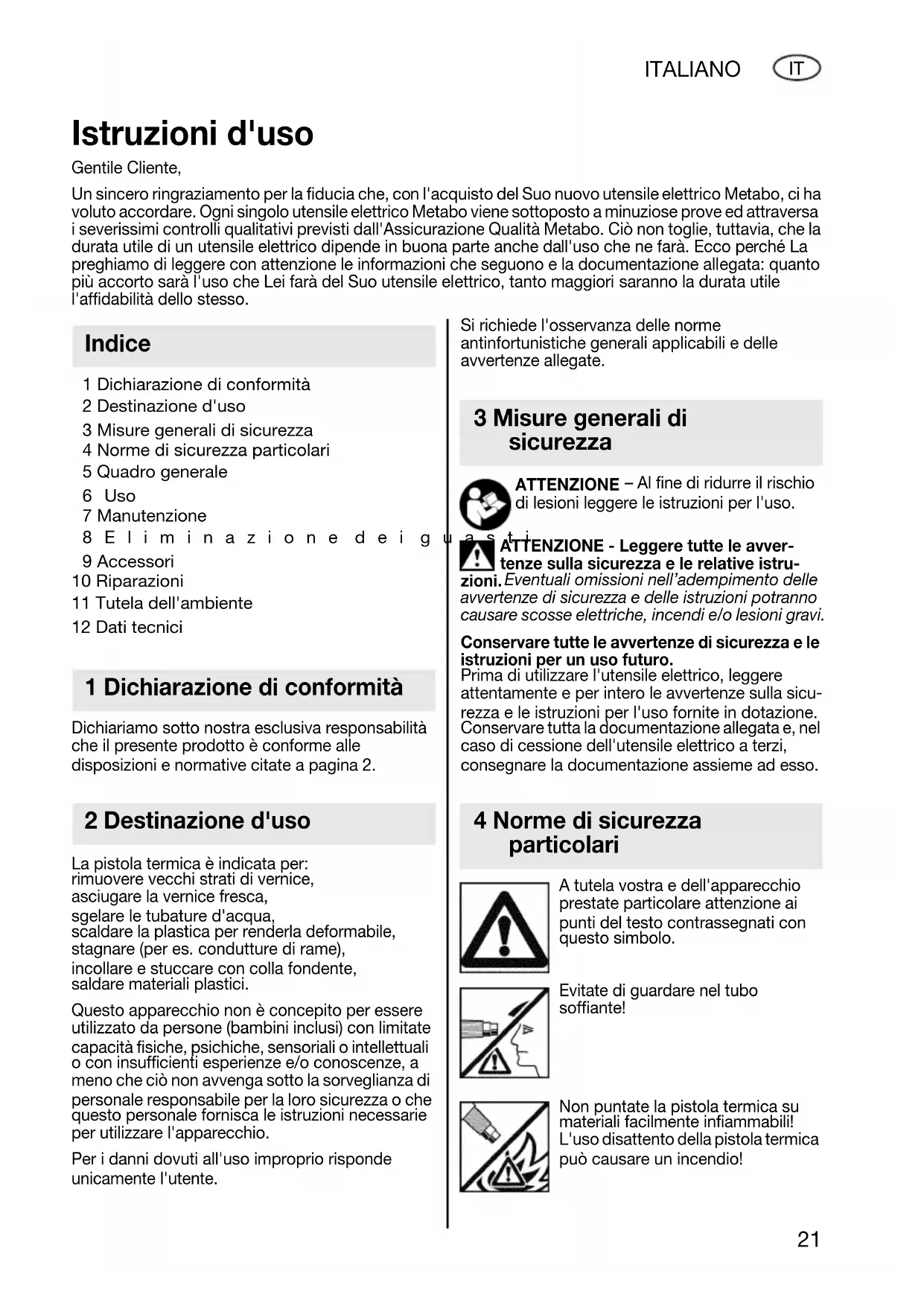

MANUALE UTENTE H 1600 METABO
Un sincero ringraziamo per la fiducia che, con l'acquisto del Suo nuovo utensile elettrico Metabo, ci ha voluto accordare. Ogni singolo utensile elettrico Metabo viene sottoposto a minuziose prove ed attraversa i severissimi controlli qualitativi previsti dall'Assicurazione Qualità Metabo. Ciò non toglie, tuttavia, che la durata utile di un utensile elettrico dipende in buona parteanche dall'uso che ne farà. Ecco perché La preghiamo di leggere con attenzione le informazioni che seguono e la documentazione allegata: quanto più accerto sare l'uso che Lei farà del Suo utensile elettrico, tanto maggiori saranno la durata utile l'affidabilità dello stesso.
Indice
1 Dichiarazione di conformità
2 Destinazione d'uso
3 Misure generali di sicurezza
4 Norme di sicurezza particolari
5 Quadro generale
6 Uso
7 Manutenzione
8 Eliminazionedeig
9 Accessori
10 Riparazioni
11 Tutela dell'ambiente
12 Dati tecnici
1 Dichiarazione di conformità
Dichiariamo sotto nostra esclusiva responsabilità che il presente prodotto è conforme alle disposizioni e normative citate a pagina 2.
2 Destinazione d'uso
La pistola termica è indicata per: rimuovere vecchi strati di vernice, asciugare la vernice fresca, sgelare le tubature d'acqua, scaldare la plastica per renderla deformabile, stagnare (per es. condutture di rame), incollare e stuccare con colla fondente, saldare materiali plastici.
Questo apparecchio non è concepito per essere utilizzato da persona (bambini inclusi) con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsable per la loro sicurezza o che questo personale fornisce le istruzioni necessarie per utilizzato l'apparecchio.
Per i danni dovuti all'uso improprio risponde unicamente l'utente.
Si richiede l'osservanza delle norme antinfortunistiche generali applicabili e delle avventenze allegate.
3 Misure generali di sicurezza
ATTENZIONE - Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso.
ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istru
zioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesions gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
Prima di utilizzare l'utensile elettrico, leggere attendamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutte la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme adesso.
4 Norme di sicurezza particolari
A tutela vostra e dell'apparecchio prestate particolare attenzione ai punti del testo contrassegnati con questo symbolo.
Evitate di guardare nel tubo soffiante!
Non punctate la pistola termica su materiali lavoramente infiammabili! L'uso disattento della pistola termica cui po causare un incendio!
La pistola termica non va usata come asciugacapelli.
Fare sempre uso d'occhiali protettivi e guanti da lavoro!
Usate la massima prudenza durante l'impiego della pistola termica in prossimità di materiali infiammabili o gas esplosivi!
Evitate di dirigere la pistola termica su un solo punto!
Il calore potrebbe trasmettersi a materiali inflammabili esterni al campo visivo.
Utilizzate la pistola termica esclusivamente in locali ben aerati!
Evitate di aspirare i vapori sviluppati!
Non perdete d'occhio la pistola termica durante il suo funzionamento.
Terminato l'uso, posate la pistola termica sulla base d'appoggio e lasciatela raffreddare prima di riporla!
Pericolo di bruciature! Evitate il contatto con il tubo soffiante alla cora rovente.
I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.
5 Quadro generale
Vedi vagina 3.
1 (HE 2300 Control) Display temperatura (a cristalli liquidi)
2 Basi d'appoggio antiscivolo
3 Filtro dell'aria
4 (HE 2000, HE 2300 Control)
Interruttore (diviso in due)
La temperatura e la portata d'aria sono regolabili indipendente l'une dall'altra. (H 1600)
Interruttore a cursore per regolare la temperatura e la portata d'aria
6 Uso
Prima di avviare per la prima volta il vosto apparecchio, vi preghiamo di verificare che la tensione e la frequenza di rete riportate sulla targhetto coincidano con i dati della vostra rete.
Evitare il surriscaldamento:
-
Non lavorare con filtri dell'aria intasati.
Provedere ad una regolare pulizia dei filtri dell'aria. -
Non bloccare il tubo di scarico.
Mantenere una distanza minima di 4 cm dal pezzo in lavorazione e non indirizzare il getto d'aria verticalmente sul pezzo.
Funzionamento stazionario
Per il funzionamento stazionario, pogiare la pistola termica sulle basi d'appoggio antiscivolo (2).
H 1600
Con l'interruttore a cursore (4) potete attivare/ disattivare l'apparecchio e scegliere tra 3 livelli di soffiaggio e riscaldamento.
HE 2000, HE 2300 Control
Mediante l'interruttore diviso in due (4) è possibile regolare la temperatura e la portata d'aria indipendentemente l'une dall'altra.
Con l'interruttore a cursore (di colore nero) potrete attivare o disattivare l'apparecchio e scegliere tra 3 livelli di soffiaggio.
L'interruttore a cursore rosso permette di regolare la temperatura in modulazione continua.
L'elettronica svolge una funzione di controllo della temperatura e quindi di protezione della spirale di riscaldamento.
HE 2300 Control
Regolando la temperatura con l'interruttore a cursore rosso, la temperatura d'aria preselezionata potra essere rilevata sul display temperatura a cristalli liquidi (1).
Selezionata la temperatura, il display visualizzera, dopo 3 secondi, la temperatura dell'aria in uscita (indicazione della temperatura scaglionata di 10^ ).
Livello di soffiaggio I:
Stadio d'aria fredda. Per il raffreddamento rapido di un pezzo riscaldato in precedenza. Per il raffreddamento rapido dell'apparecchio (a lavoro ultimato).
Livello di sofiaggio II:
Primo stadio d'aria calda (a velocità ridotta).
Per il riscaldamento precauzionale di pezzi.
Quando viene riscaldata, l'aria si dilata (aumento del volume) determinando in tal modo una maggiore portata d'aria.
Livello di soffiaggio III:
Secondo stadio d'aria calda. Per portata d'aria massima.
7 Manutenzione

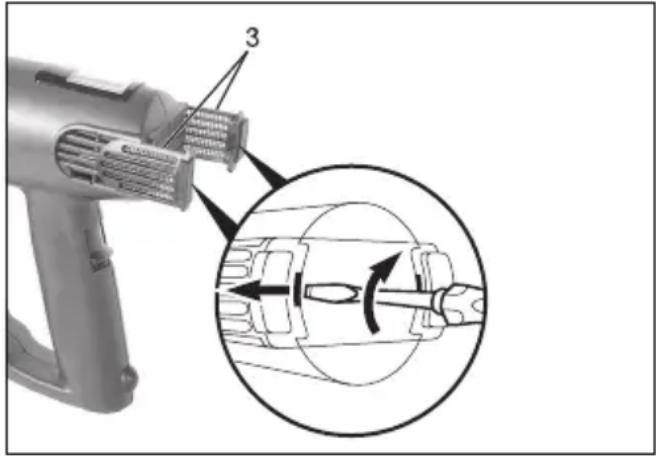

Pulire il filtro dell'aria
Sbloccare il filtrlo dell'aria (3) con un cacciavite piatto e sfilarlo dall'apparecchio. Quindi pulirlo usingo dell'acqua calda ed una spazzola. Lasciarlo asciugare bene e rimontarlo nell'apparecchio.
8 Eliminazione dei guasti
HE 2300 Control: L'accensione produce un breve abbassamento della tensione. In caso di condizioni di rete anomale, sussiste il rischio di compromettere altri appearecchi. Con impedenze di rete inferiori a 0,4 Ohm non si verificano anomalie.
9 Accessori
Utilizzare escludamente accessori Metabo originali.
Qualora sua necessario I'uso di accessori vi preghiamo di contattare il mystro rivenditore.
Per scegliere l'accessorio corretto, comunate al rivenditore il tipo esatto di elettROUTensile in mystro possesso.
Per gli eventuali accessori vedere le figure a pagina 4.
A Ugello piatto largo
Per asciugare, asportare vecchi strati divernice
B Ugello ad angolo
Per eliminare vecchi strati di vernice dai telai delle finestre
C Ugello deflettore
Per riscaldare tubi di plastica prima della deformazione o per calettare guaine termoretraibili
D Ugello a fessura stretta
Per saldare a sovrapposizione foglie teloni in PVC
E Ugello per tagliare
Per eseguire tagli diritti e sagomati su espanso rigido (ad es. polistirolo)
F Ugello per saldature
G Ugello di riduzione (solo HE 2000, HE 2300 Control)
Adatto per riscaldare un punto preciso (per es. puniti di stagnatura o saldatura)
H Riflettore per saldatura
Per eseguire saldature a smusso su particolari di plastica. I peszi da saldare vengono pressati contro il riflettore fine a quando il materiale comincia a sciogliersi. Quindi vengono staccati e pressati insieme.
I Guaine termoretraibili
Per il raggrinzamento di capicorda, matasse di cavi ecc. da riscaldare con l'ugello deflettore
J Nastri per saldatura in materiale plastico Per lavori di saldatura
K Set di raschietti
Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.
10 Riparazioni
Far riparare gli utensili elettrici Metabo unicamente da un riparatore autorizzato!
A scopo di riparazione, gli utensili elettrici di Metabo possono essere inviatiagli indirizzi riportati nell'elenco ricambi.
Nello spedire un utensile a scopo di ripara-zione, descrivere il guasto accertato.
11 Tutela dell'ambiente
Le confezioni Metabo sono riciclabili al 100% .
Gli elettroutensili e relativi accessori dismessi contengono granidi quantità di preziose materie prime e plastiche, anch'esse riciclabili.
Le presenti istruzioni d'uso sono stampate su carta sbiancata alla cloro.
Solo per Paesi UE: Non gettare le apparecchiaure elettriche tra i rifiuti domestici!
Secondo la Direttiva europea 2002/96/CE
sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottomosti ad unsystema di ricicchio ecologico.
12 Dati tecnici
H 1600
Potenza = 1600W
Temperatura aria = Livello 1: 50^
Livello 2:350°C
Livello3: 550 °C
Portata aria = Livello 0: OFF
Livello 1:250 l/min
Livello 2:350 l/min
Livello 3:500 l/min
Indicazione = -
Temperatura
Peso 700
Livello di pressione = < 70 dB (A) acustica
Vibrazioni = < 2,5m / s^2
HE 2000
Potenza = 2000W
Temperatura aria = Livello 1: 50^
Livello 2:50-600°C
Livello3:50-600°C
Portata aria = Livello 0: OFF
Livello 1:250 l/min
Livello 2:270 l/min
Livello 3:500 l/min
Indicazione = -
Temperatura
Peso 750
Livello di pressione = < 70 dB (A)
acustica
Vibrazioni = < 2,5m / s^2
HE 2300 Control
Potenza = 2300W
Temperatura aria = Livello 1: 50^
Livello 2:50-650°C
Livello3:50-650°C
Portata aria = Livello 0: OFF
Livello 1:250 l/min
Livello 2:270 l/min
Livello 3:500 l/min
Indicazione = Display LCD
Temperatura
Peso 750
Livello di pressione = < 70 dB (A) acustica
Vibrazioni = < 2,5m / s^2
Ci riserviamo il diritto di apportare modifiche tecniche finalizzate al miglioramento del prodotto.
Valori rilevati secondo EN 60745. I suddetti dati tecnici sono condizionati delle tolleranzi (corrispondono ai rispetti standard validi).
