H 1600 - Heteluchtpistool METABO - Gratis gebruiksaanwijzing en handleiding

Producttype	Heteluchtpistool
Merk	Metabo
Model	H 1600
Vermogen (230 V)	1600 W
Vermogen (120 V)	1400 W
Luchttemperatuur - Niveau 1	50 °C (koude lucht)
Luchttemperatuur - Niveau 2	350 °C
Luchttemperatuur - Niveau 3	550 °C
Luchtdebiet - Niveau 1	250 l/min (koude lucht)
Luchtdebiet - Niveau 2	350 l/min
Luchtdebiet - Niveau 3	500 l/min
Gewicht	700 g
Geluidsdrukniveau	< 70 dB(A)
Trillingen	< 2,5 m/s²
Temperatuurweergave	Geen
Belangrijkste toepassingen	Verwijderen van verf, drogen, ontdooien, lassen, thermisch hechten, vormen van kunststoffen
Inbegrepen accessoires	Brede straal mondstuk, deflectormondstuk, reflectormondstuk, spleetmondstuk, snijmondstuk, lasmondstuk, reductiemondstuk, lasspiegel, krimpkousen, lasstaven, krabberset (afhankelijk van referentie)
Onderhoud	Reinig het luchtfilter regelmatig met heet water
Veiligheidsvoorschriften	Kijk niet in de luchtuittrede, richt niet op brandbare materialen, draag een veiligheidsbril en handschoenen, gebruik in een geventileerde ruimte

Veelgestelde vragen - H 1600 METABO

Welke temperaturen zijn beschikbaar op de Metabo H 1600?

De Metabo H 1600 biedt drie temperatuurniveaus: Niveau 1 op 50°C (koude lucht), Niveau 2 op 350°C en Niveau 3 op 550°C.

Hoe stel ik het luchtdebiet in op de H 1600?

Gebruik de schuifknop (4) om een van de drie niveaus te selecteren: Niveau 1 (250 l/min, koude lucht), Niveau 2 (350 l/min) of Niveau 3 (500 l/min).

Kan ik het heteluchtpistool gebruiken om verf te verwijderen?

Ja, de H 1600 is ontworpen om oude verflagen te verwijderen. Gebruik een geschikt mondstuk zoals het brede straal- of deflectormondstuk.

Welke veiligheidsmaatregelen moet ik nemen?

Kijk nooit in de luchtuittrede, richt de hete lucht niet op brandbare materialen, draag een veiligheidsbril en handschoenen, en werk in een goed geventileerde ruimte. Laat het apparaat nooit onbeheerd achter.

Hoe reinig ik het luchtfilter?

Ontgrendel het luchtfilter (3) met een platte schroevendraaier, verwijder het, reinig het met heet water en een borstel, laat het volledig drogen voordat u het terugplaatst.

Kan de Metabo H 1600 worden gebruikt voor het lassen van kunststoffen?

Ja, met de juiste accessoires zoals het lasmondstuk en lasstaven kunt u kunststoffen lassen.

Wat is het vermogen van de H 1600?

Het vermogen is 1600 W bij 230 V en 1400 W bij 120 V.

Hoe gebruik ik het pistool in vaste positie?

Plaats het pistool op de antislip steunvlakken (2) voor stationair gebruik. Zorg ervoor dat het apparaat stabiel staat en niet kan vallen.

Welke accessoires zijn beschikbaar voor de H 1600?

De accessoires omvatten: breed straal mondstuk, deflectormondstuk, reflectormondstuk, spleetmondstuk, snijmondstuk, lasmondstuk, reductiemondstuk, lasspiegel, krimpkousen, lasstaven en krabberset. Zie pagina 4 van de handleiding.

Hoe koel ik het apparaat snel af na gebruik?

Activeer niveau 1 (koude lucht) om het apparaat af te koelen. Wacht tot het volledig is afgekoeld voordat u het opbergt.

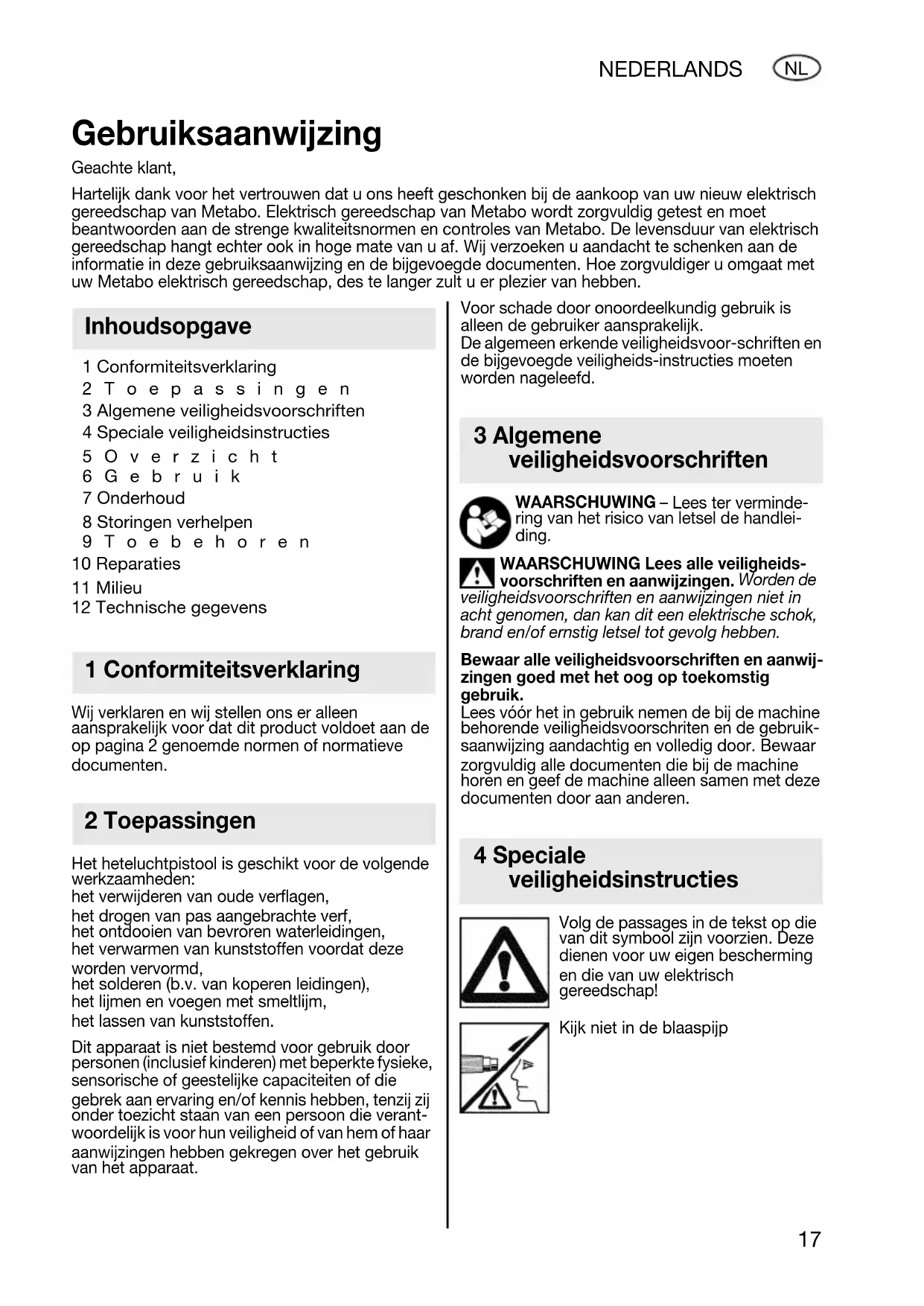

GEBRUIKSAANWIJZING H 1600 METABO

Hartelijk dank voor het vertrouwen dat u ons heeft geschonnen bij de aankoop van uw neuen elektrisch gereedschap van Metabo. Elektrisch gereedschap van Metabo worden zorgvuldig getest en moet beantwoorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangtECHter ook in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u omgaat met uw Metabo elektrisch gereedschap, des te langer zult u er plezier van hebben.

Inhoudsopgave

1 Conformiteitsverklaring
2 Toe passin gen
3 Algemene veiligheidsvoorschriften
4 Speciale veiligheidsinstructies

5 Overzicht
6 Gebruik
7 Onderhoud
8 Storingen verhelpen
9 Toebe horen

10 Reparities

1 Conformiteitsverklaring

Wij verklaren en wij stellen ons er alleen aansprakelijk voor dat dit product voldoet aan de op pagina 2 genoemde normen of normatieve documenten.

2 Toepassingen

Het heteluchtpistol is geschikt voor de volgende werkzaamheden:

het verwijderen van oude verflagen,
het drogen van pas aangebrachte verf,
het ontdooien van bevroen waterleidingen,
het verwarmen van kunststoffen voordat deze worden verrormd,

het solderen (b.v. van koperen leidingen), het lijmen en voegen met smeltlijm, het lessen van kunststoffen.

Dit apparaat is nicht bestemd voor gebruik door Personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zich onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of van hem ofhaar aanwijzingen hebben gekregen over het gebruik van het apparaat.

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoor-schriften en de bijgevoegde veriligeids-instructies要去en worden nageleefd.

3 Algemene veiligheidsvoorschriften

WAARSCHUWING - Lees ter vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheids-voorschriften en aanwijzingen. Worden de

voorschriften en aanwijzingen. Worden de veiligheidsvoorschriften en aanwijzingen Niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees Voor het in gebruik nemen de bij de machine behorende veiligheidsvoorschriten en de gebruik-saanwijzing aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door aan andereen.

4 Speciale veiligheidsinstructies

Volg de passages in de tekst op die van dit symbolism় voorzien. Deze dieren voor uw eigen beschemming en die van uw elektrisch gereedschap!

Kijk Niet in de blaaspijp

Richt het heteluchtpistol Niet oplicht ontvlambare materialen!Indien met het hetelucht-pistol Niet zorgvuldig omgegaan wordt, kan brand ontstaan.

Gebruik het heteluchtpistol nicht om uw haren te drogen!

Draag steeds een verilgheidsbril en werkhandsschoenen!

Voorzichtig bij gebruik van het heteluchtpistol in de buurt van brandbare materialen of ontplofaar gas.

Richt het heteluchtpistol niet lang op een plek!

Gebruik het heteluchtpistol alleen in goed geventileerde ruimten!

Adem de vrijkomende dampen Niet in!

Laat het heteluchtpistol Niet zonder toezicht, zolang het ingeschakeld is.

Zet het heteluchtpistol na gebruik op het rustvlak enaar het afkoelen,voordat het opgeborgen wordt!

Verbrandingsgevaar: raak de hete blaaspijp nicht aan.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zij Niet met het apparaat spelen.

5 O v e r z i c h t

Zie pagina 3.

1 (HE 2300 Control) LCD-temperatuurindicatie
2 Niet-glijdende rustvlakken
3 Luchtfilter
4 (HE 2000, HE 2300 Control) Schakelaar (in tweeën gedeeld) Luchttemperatuur en de hoeveelheid lucht konnen onafhankelijk van elkaar ingesteld worden. (H 1600) Schuifschakelaar voor het instellen van luchttemperatuur en de hoeveelheid lucht

6 G e b r u i k

Vergelijk voor de inbedrijfstelling of de op het typeplaatje aangegeven netspanning en freiagentie overeenstemmen met de geveens van uw elektriciteitsnet

Oververhitting vermijden:
- Niet werken met verstopte luchtfilters.
Luchtfilterijdig reinigen.
- Uitblaaspijp nicht blokkeren
Een afstand van minimaal 4 cm tot het werkstuk aanhonden en waar bij de luchtstraal Niet verticaal op het werkstukRCTEN.

Stationair gebruik

Voor het stationair gebruik het heteluchtpistol op de Nietglijdende rustvlakken (2) neerzetten.

H 1600

Met de schuifschakelaar (4)kest u het apparaat inen uitschakelen en tussen drie blaas- en verwarmingsstanden kiezen.

HE 2000, HE 2300 Control

Met de in tweeken gedeelde schakelaar (4) kannen luchttemperatuur en de hoeveelheid lucht onafhankelijk van elkaar ingesteld worden.
Met de zwarte schuifschakelaar kut u het apparaat in- en uitschakelen en+tussen drie blaasstanden kiezen.
Met de rode schuifregelaar kut u de luchttemperatuur traploos instellen.
De elektronica dient voor de temperatuur-bewaking en zodoende voor de bescherming van de verwarmingsspiraal.

HE 2300 Control

Bij het instellen van de luchttemperatuur met de rode schuifregelaar kan de vooraf ingestelde luchttemperatuur in de LCD- temperatuurindicatie (1) afgelezen worden.

Nadat de temperatuur vooraf ingesteld is, geeft de indicateatie na drie seconden de temperatuur van de maar buiten stromende lucht aan (deze worden in stappen van 10^ aangegeven).

Blaasstand I:

Koude lucht-stand. Voor het versneld afkoelen van een eerder verwarmd werkstuk.

Voor het versneld afkoelen van het apparaat (na voltooiing van het werk).

Blaasstand II:

Eerste warme lucht-stand (met verlaagd toerental). Voor het voorzichtig opwarmen van werkstukken. Door de verwarming van de lucht zet deze uit (volumevergroting), waardoor een grotere luchtdoorstroming plaatsvindt.

Blaasstand III:

Tweede warme lucht-stand. Voor maximale luchtdoorstroming.

7 Onderhoud

Luchtfilter reinigen

Luchtfilter (3) met een platte schroevendraier ontgrendelen en uit het apparaat trekken. Daarna met warm water en een borsteltje reinigen. Goed latentrogen en wee in het apparaat zetten.

8 Storingen verhelpen

HE 2300 Control: Inschakelingen genereren kortstondige spanningsdips. Bij ongunstige netomstandigheden können andere apparaten worden beinvloed. Bij netimpedanties kleiner dan 0,4 Ohm worden geen storingen verwacht.

9 Toebehoren

Gebruik alleen origineel Metabo toebehoren.

Indien u toebehoren nodig heeft, kurz u contact opnemen met uw dealer.

Deel uw dealer a.u.b. het juiste type van uw elektrisch gereedschap mee.

Zie voor toebehoren de afbeeldingen op pagina 4.

A Breedstraalmondstuk drogen, verwijderen van oude verflagen
B Afschermmondstuk verwijderen van oude verflagen op raamkozijnen
C Reflectiemondstuk verwarmen van kunststoffen voordat deze worden verrormd; opkrimpen van krimpkous
D Spleetmondstuk overlapslassen van PVC huiven en folie
E Doormeltmondstukrecht en in bochten doormelten van hard schuim (b.v. piepschuim)
F Lasmondstuk
G Verloopmondstuk (alleen HE 2000, HE 2300 Control)

voir puntnauwkeurige verwarming (b.v. van soldeer- en lasplaatsen)

H Lasspiegel

Stomplassen van kunststoffen. De te階段en delen worden gegen de lasspiegel aangedrukt, totdat het materiaal het smeltpunt bereikt. Daarna worden de delen van de lasspiegel losgetrokken en samengeperst.

I Krimpkousen

Krimpen van kabeleinden,
kabelstrengen enz. door deze m.b.v. het
reflectiemondstuk te verwarmen

J Kunststof lasdraad voor laswerk
K Verfkrabber-set

Complet toebehorenprogramma zie www.metabo.com of hoofdcatalogu.

10 Reparities

Reparaties aan elektrische gereedschappen mogen uitsluitend door eenerkendvakman wordenuitgevoerd!

De machines van Metabo können voor reparatie worden verzondenaar het adres dat op de onderdelenlijst vermeld staat.

Geef bijinzending voor reparatie in elk geval een omschrijving van het vastgestelde defect.

11 Milieu

Metabo-verpakkingen zijn voor de volle 100% recyclebaar.

Versleten elektrische gereedschappen en toebehoren bevatten een grote hoeveelheid waardevolle grond- en kunststoffen, die eveneens gerecycled konnen worden.

Deze gebruiksaanwijzing is gedrukt op chloorvrij gebleekt papier.

Alleen voor EU-landen: Geef uw elektrogereedschap nooit met het huisvuil mee!

Volgens de Europese richtlijn 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrapparaten geschieren te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

Hoeveelheid lucht = Trap 0: UIT

Trap 1:250 l/min

Trap 2:350 l/min

Trap 3: 500 l/min

Temperatuurindicatie = -

Gewicht 700

Geluidsdrukniveau = < 70 dB (A)

Vibratie = < 2,5m / s

HE 2000

Vermogen = 2000W

Blaastemperatuur = Trap 1: 50^

Trap 2:50-600°C

Trap 3:50-600°C

Hoeveelheid lucht = Trap 0: uit

Trap 1:250 l/min

Trap 2: 270 l/min

Trap 3: 500 l/min

Temperatuurindicatie = -

Gewicht 750

Geluidsdrukniveau = < 70 dB (A)

Vibratie = < 2,5m / s^2

HE 2300 Control

Vermogen = 2300W

Blaastemperatuur = Trap 1: 50^

Trap 2:50-650°C

Trap 3:50-650°C

Hoeveelheid lucht = Trap 0: uit

Trap 1:250 l/min

Trap 2: 270 l/min

Trap 3: 500 l/min

Temperatuurindicatie = LCD indicatie

Gewicht 750

Geluidsdrukniveau = < 70 dB (A)

Vibratie = < 2,5m / s^2

Veranderingen in de zin van technische verbeteringen voorbehonden.

Meetgegevens volgens norm EN 60745.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de telkens geldige norm.
