H 1600 - Varmluftpistol METABO - Gratis brugsanvisning og manual

Produkttype	Varmepistol
Mærke	Metabo
Model	H 1600
Strøm (230 V)	1600 W
Strøm (120 V)	1400 W
Lufttemperatur - Trin 1	50 °C (kold luft)
Lufttemperatur - Trin 2	350 °C
Lufttemperatur - Trin 3	550 °C
Luftstrøm - Trin 1	250 l/min (kold luft)
Luftstrøm - Trin 2	350 l/min
Luftstrøm - Trin 3	500 l/min
Vægt	700 g
Lydtryksniveau	< 70 dB(A)
Vibrationer	< 2,5 m/s²
Temperaturvisning	Ingen
Hovedanvendelser	Fjernelse af maling, tørring, afisning, lodning, smeltelimning, formning af plastik
Medfølgende tilbehør	Bred stråledyse, afbøjningsdyse, refleksdyse, slidsdyse, skæredyse, svejsedyse, reduktionsdyse, svejsespejl, krympeslanger, svejsestænger, skrabeværktøjssæt (afhængigt af reference)
Vedligeholdelse	Rens luftfilteret regelmæssigt med varmt vand
Sikkerhedshenvisninger	Kig ikke ind i luftudtaget, ret ikke mod brændbare materialer, bær beskyttelsesbriller og handsker, brug i et ventileret rum

Ofte stillede spørgsmål - H 1600 METABO

BRUGSANVISNING H 1600 METABO

3 Generelle sikkerhetshenvisninger

ADVARSEL - Les bruksanvisningen for a minimere skaderisikoen.

• Utblåsningsrøret på ikke blokkeres.

Hold en minimumsavstand pa 4 cm til emnet og unnga a rette luftstralen loddrett mot emnet.

Stasjonær bruk

For a bruke varmluftpistolen stasjonaert skal den settes pa de sklisikre stotteflatene (2).

H 1600

Henvend deg til forhandleren hvis du trenger tilbehør.

For a velge ut riktig tilbehör ma forhandleren vite noyaktig hvilken type elektroverktøy det dreier seg om.

Mulig tilbehör er vist i figurene pa side 4.

A Bredstråledyse

Betjeningsvejledning

Kaere kunde,

Tak for den tillid, du har vist os ved at kobe dit nye elektroværktøj fra Metabo. Alle Metabos elektroværktøjer testes omhyggeligt og underkastes Metabos kvalitetssikrings strenge kvalitetskontrol. Men levetiden for et elektroværktøj afhænger i høj grad och af dig selv. Læs omhyggeligt informationerne i dette betjeningsvejledning og i vedlagte dokumentation. Jo mere omhyggeligt du behandler dit Metabo elektroværktøj, dato længere har du glæde af det.

Indholdsfortegnelse

1 Overensstemmelseserklaering
2 Tilsigtet anvendelse
3 Generelle sikkerhedsanvisninger
4 Særlige sikkerhedsforskrifter

5 O v e r s i g t
6 Anvendelse
7 Vedligeholdelse
8 Afhjaelpning af fejl
9 T i l b e h o r

Hermed erklærer vi pa eget ansvar, at dette produit er i overensstemmelse med de pa side 2 anforte normer eller normative dokumenter.

2 Tilsigtet anvendelse

Varmluftpistol er egnet til folgende opgaver: Fjernelse af gammad maling

Törring af ny maling

Optong af frosne vandror

Formning og bukning af kunststoffer

Lodning (fx af kobberrør)

Svejsning af kunststof

Dette apparat er ikke beregnet til at blive anvendt af personer (inklusive børn) med nedsat fysisk, sensorisk ellerpsykisk Funktionsevne uller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed,ller de har fæt instruktioner fra这部分 person om, hvordan apparatet skal anwendes.

Brugeren er selv ansvarlig for skader forarsaget ved utilsigtet anvendelse af varmluftpistolen.

Arbejdstilsynets sikkerhedsbestemmelser og vedlagte sikkerhedsforskritter skal overholds.

3 Generelle sikkerhedsanvisninger

ADVARSEL - Laes betjeningsvejledningen for at reducere faren for personskader.

ADVARSEL Laes alle sikkerhedsanvisninger og andre anvisninger. Hvis

sikkerhedsanvisningerne og de andre anvisninger\ ikke overholdes, er der risiko for elektrisk stød,\ brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør opbevares for senere brug.

Læs sikkerhedsanvisingerne og betjeningsvejledningen godt og grundigt igennem, før De tager elværktøjet i brug. Opbevar alle medfolgende dokumenter, og lad dem folge med, narr De engang skulle give maskinen videre til andre personer.

4 Særlige sikkerhedsforskrifter

Af hensyn til din egen sikkerhed og til beskyttelse af varmluftpistolen bør tekstpassager, der er mærket med dette symbol, folges noje!

Kig aldrig ind i blaeserroret!

Varmluftpistolen ma aldrig rettes mod let antaendelige materialer! Ved ufsigtig handtering af varmluftpistolen kan der opsta ildebrand.

Varmluftpistolen må ikke anvendes til hårtörring!

Brug altid sikkerhedsbriller og arbejdshandsker!

Vær specielt forsigtig, narr varmluftpistolen bruges i nærheden af brændbare materialer eller eksplosee luftarter.

Varmluftpistolå ikke holdes rettet mod samme sted i længere tid!

Varmen kan antaende brændbare materialer, som ikke er direkte synlige.

Varmluftpistolen må kun anvendes i rum med god ventilation!

Undgå at indände dampe fra arbejdet!

Varmluftpistolen må ikke:vare utden opsyn, mens den er i brug.

Stil varmluftpistolen på frastillingsfladerne after brugen og lad den kole af, for den lægges på pladsigen!

Risiko for forbstranding: Undgå at beråre det varme blæs.

Børn skal vare under opsyn for at sikre, at de/DDleger med apparatet.

5 O v e r s i g t

Se side 3.

1 (HE 2300 Control) LCD-temperaturdisplay
2 Skridsikre frastillingsflader
3 Luftfilter
4 (HE 2000, HE 2300 Control) Afbryder (todelt)

Lufttemperaturen og luftmængden kan indstilles uafhængigt af hinanden. (H 1600)

Skydekontakt til indstilling af lufttemperatur og luftmaengde

6 An v e n d e l s

Kontroller, at netspændingen og -frekvensen på typeskitet stemmer overens med det aktuelle forsyningsn inden du tager varmluftpistolen i brug

Undgå overophedning:
- Arbejd ikke med tilstoppersede luftfiltre.
Rengør luftfilteret rettidigt.
- Undlad at blokere udblæsningsrøret.
Hold en minumumafstand på 4 cm til arbejdsemnet og ret ikke luftstrålen lodret mod arbejdsemnet.

Stationaarbrug

Hvis varmluftpistolen skal bruges stationiert, stilles den pa de skridsikre frastillingsflader (2).

H 1600

Varmluftpistolen tændes og slukkes med skydekontakten (4) og samtidig kan der med

kontakten vaelges mellem 3 blaeser- og temperaturtrin.

HE 2000, HE 2300 Control

Lufttemperaturen og luftmængden kan indstilles uafhængigt af hinanden med den todelte afbryder (4).

Varmluftpistolen tændes og slukkes med den sorte skydekontakt og samtidig kan der med kontakten vælges mellem 3 blæsertrin.

Lufttemperaturen kan indstilles trinlost med den rode skyderegulator.

Elektronikken varetager temperatur-over-vågning og beskytter derved varmespiralen.

HE 2300 Control

När lufttemperaturen indstilles med den rode skyderegulator, kan den indstillede lufttemperatur aflæses på LCD-temperatur-displayet (1).

After at temperature er indstillet, vises temperature pa den udstromende luft after 3 sekunder pa displayet. (Vises i spring pa 10^

Blaesertrin I:

Kold luft. Til hurtigere afkøling af et opvarmet emne. Til hurtigere afkøling af apparatet (när arbejdet er afsluttet).

Blaesertrin II:

Forstvearmetrin (med reduceret hastighed). Til forsigtig opvarmning af emner.

När luften opvarmes, udvider den sig (störmeängde), og det giver en højere luftgennemströmning.

Blaesertrin III:

eAndet varmetrin. Til maksimal luftgennemstromning.

7 Vedligeholdelse

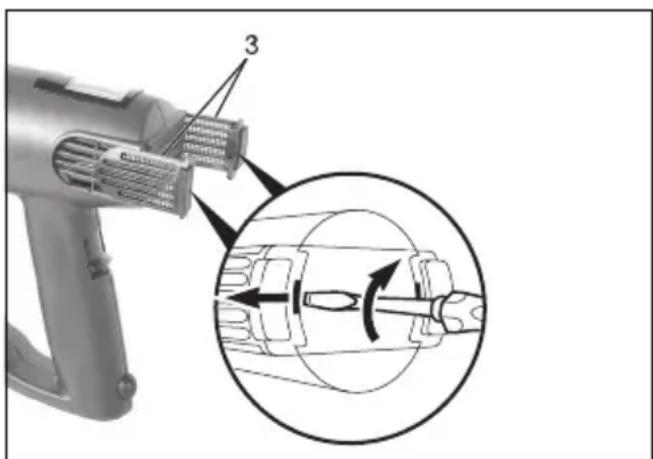

Rengoring af luftfilteret

Luftfilteret (3) lösnes med en flad skruetrækker og trækkes ud af varmluftpistolen. Rengør herefter filteret med varmt vand og en børste. Lad filteret tøre godt og sæt det tilbage i varmluftpistolen.

8 Afhjælpning af fejl

HE 2300 Control: När maskinen tændes, opstår der kortvarige spændingsfald. Hvis nettet er meget belastet, kan det pāvirke driften af andere maskiner. Hvis modstanden i nettet er mindre end 0,4 ohm, opstår der/DD ke fej.

9 Tilbehør

Anvend kun originale Metabo tilbehorsdele.

Kontakt din forhandler, hvis du fär brug for tilbehør.

Hvis du skal kobe tilbehör, skal forhandleren kende den nojagtige type på elektroværktøjet.

Vedrørende tilbehørssortiment, se tegningerne på side 4.

A Bredstaedyse

Törring, fjernelse af gammad maling

B Udtrålingsdyse

Fjernelse af gammad maling pa vinduesrammer

C Reflektordyse

Opvarmnng af kunststof, for det formes; pakrympning af krympeflex

D Slidsdyse

Overlapsvejsning af PVC-baner og folie

E Skaeredyse

Lige og buede skæringer i hardskum (fx Styropor)

F Svejsedyse

G Reduktionsdyse (kun HE 2000, HE 2300 Control)
Til punktopvarmning (fx af lodo svejsesteder)

H Svejsespejl

Stuksvejsning af plastdele.

De dele, der skal svejses sammen, trykkes mod svejsespejlet, indtil materialet har naet sit smeltepunkt. Derefter tages delene af og presses sammen.

I K r y m p e f l e x

Til montering på kabelender, kabelbundtning osv. Krympeflexen opvarmes med reflektordysen.

J Kunststofsvejsetrad

Til svejsearbejde

K Malingskraber-saat

Det komplette tilbehørsprogram vindes pa www.metabo.com uller i hovedkataloget.

10 Reparationer

Reparationer på elektroværktøjer mA kun foretages af autoriserede fagfolk!

Metabo-elværktøjer, der skal repareres, kan indsendes til en af de adresser, der star pa reservedelslisten.

Beskriv venligst den konstaterede fejl ved indsendelsen.

11 Miljøbeskyttelse

Metabos emballage kan genbruges 100% .

Udtjent elektrokrtoj og tilbehør indeholder betydelle mængder værdifulde rå- og kunstoffer, der ligeledes kan indgå i råstofkredslobetigen.

Denne betjeningsvejledning er trykt på klorfrit bleget papir.

Kun for EU-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om

affald af elektrisk og elektronisk udstyr og omsætelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

12 Tekniske data

H 1600

Effekt = 1600 W

Lufttemperatur = Trin 1: 50^

Trin 2: 350^

Trin 3:550 ^ C

Vægt = 700g

Stojniveau = < 70 dB(A)

Vibrationer = < 2,5m / s^2

HE 2000

Effekt = 2000 W

Lufttemperatur = Trin 1: 50^

Trin 2:50-600°C

Trin 3:50-600°C
