Productsoort	Draadloze heteluchtpistool
Merk	Metabo
Model	HG 18 LTX 500
Voeding	Li-Ion 18 V accu (CAS-systeem)
Temperatuur niveau 1	300 °C
Temperatuur niveau 2	500 °C
Luchtdebiet niveau 1	200 l/min
Luchtdebiet niveau 2	160 l/min
Gewicht	686 g
Thermische beveiliging	Thermische zekering
Geluidsdrukniveau	< 70 dB(A)
Trilling	< 2,5 m/s²
Aanbevolen accucapaciteit	4,0 Ah en hoger (LiHD)
Bedrijfstemperatuur	-20 °C tot 50 °C
Opslagtemperatuur	0 °C tot 30 °C
Belangrijkste toepassingen	Verwijderen van verf, drogen, ontdooien, vormen van kunststoffen, solderen, lijmen, lassen
Onderhoud	Luchtinlaat reinigen; accu verwijderen voor onderhoud
Veiligheid	Veiligheidsbril, handschoenen; niet richten op personen of dieren
Inbegrepen accessoires	Verwijderbare beschermbuis, accu niet inbegrepen
Garantie	Raadpleeg de fabrikant

Veelgestelde vragen - HG 18 LTX 500 METABO

Wat zijn de twee temperatuurniveaus van de Metabo HG 18 LTX 500?

Het heteluchtpistool biedt twee niveaus: niveau 1 op 300 °C met een debiet van 200 l/min, en niveau 2 op 500 °C met een debiet van 160 l/min.

Welke accu gebruiken met de Metabo HG 18 LTX 500?

Gebruik Metabo of CAS Li-Ion accu's van 18 V, bij voorkeur met een capaciteit van 4,0 Ah of hoger (LiHD) voor een optimale gebruiksduur.

Hoe verander ik de temperatuur op het apparaat?

De temperatuur wordt ingesteld met de regelknop (10) op het handvat. Druk op de trekker (5) om in te schakelen, draai vervolgens de knop om van niveau 1 naar niveau 2 te gaan.

Kan ik het heteluchtpistool gebruiken om mijn haar te drogen?

Nee, het is ten strengste verboden het heteluchtpistool te gebruiken om uw haar te drogen. Dit zou een risico op brandwonden en brand opleveren.

Welke accessoires zijn beschikbaar voor dit model?

U kunt specifieke mondstukken gebruiken om de hete lucht te richten, evenals accu's met verschillende capaciteiten (ref. 625367000 4,0 Ah, 625368000 5,5 Ah) en laders ASC 55, ASC 145, enz. Raadpleeg de Metabo-catalogus.

Hoe onderhoud ik de Metabo HG 18 LTX 500?

Reinig regelmatig de luchtinlaat (4) om verstoppingen te voorkomen. Verwijder altijd de accu voor reiniging of onderhoud.

Wat te doen als de LED knippert tijdens gebruik?

Als de LED knippert, betekent dit dat de accu te zwak of leeg is. Laad de accu op of vervang deze door een opgeladen accu.

Kan het apparaat worden gebruikt in de buurt van brandbare materialen?

Ja, maar met uiterste voorzichtigheid. Richt de hete lucht niet te lang op dezelfde plek en vermijd licht ontvlambare materialen. Hitte kan zich verspreiden naar niet-zichtbare materialen.

Hoe verwijder ik de accu van het pistool?

Druk op de ontgrendelknop (11) op de accu, trek vervolgens de accu (12) naar voren om deze te verwijderen.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn beschikbaar op de Metabo-website (www.metabo.com). Neem contact op met uw dealer of een Metabo-vertegenwoordiger voor reparaties.

GEBRUIKSAANWIJZING HG 18 LTX 500 METABO

nl Oorspronkelijke gebruiksaanwijzing 15

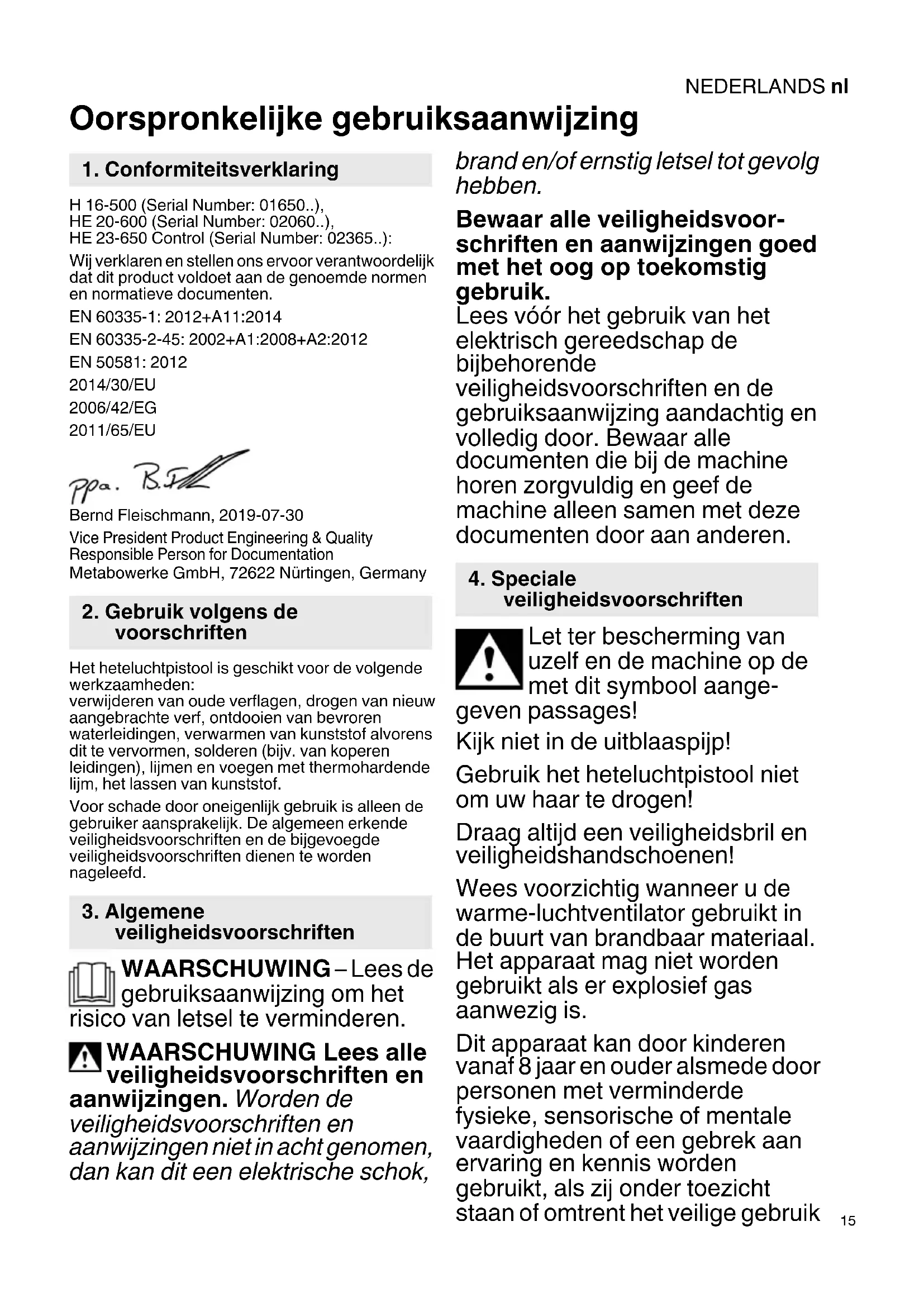

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

H 16-500 (Serial Number: 01650..),

HE 20-600 (Serial Number: 02060..),

HE 23-650 Control (Serial Number: 02365..):

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product voldoet aan de genoemde normen en normatieve documenten.

EN 60335-1:2012+A11:2014

EN 60335-2-45: 2002+A1:2008+A2:2012

EN 50581:2012

2014/30/EU

2006/42/EG

2011/65/EU

2. Gebruik volgens de voorschriften

Het heteluchtpistol is geschikt voor de volgende werkzaamheden:

verwijderen van oude verflagen, drogen van neue aangebrachte verz, ontdooien van bevoren waterleidingen, verwarmen van kunststof alvorens dit te verrormen, solderen (bijv. van koperen ledingen), lijmen en voegen met thermohardende lijm, het階段en van kunststof.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en

aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen Niet in acht genomen, dan kan dit een elektrische schok,

brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees vór het gebruik van het elektrisch gereedschap de bijbehorende

veiligheidsvoorschriften en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle documenten die bij de machine horen zorgvuldig en geef de machine alleen samen met deze documenten door aan anderen.

4. Speciale veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op demet dit symbol aange-

geven passages!

Kijk nicht in de uitblaaspijp!

Gebruik het heteluchtpistol nicht om uw haar te drogen!

Draag.altijd eenveiligheidsbril enveiligheidshandschoenen!

Wees voorzichtig wonneer u de
warme-luchtventilator gebruikt in
de buurt van brandbaar materiaal.
Het apparaat mag nicht worden
gebruikt als er explosief gas
aanwezig is.

Dit apparaat kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of omtrent het veilige gebruik

NEDERLANDSnl

van het apparaat werden geinstrueerd en de hieruit resulterende bevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud door de bebruiker mogen Niet worden uitgevoerd door kinderen zonder toezicht.

Verbrandingsgevaar: Raak de heteuitblaaspijp Niet aan.

Gebruik elektrisch gereedschap nicht wanneer het vochtig is of u zich in een vochtige of natte omgeving befindt.

Wees voorzichtig wonneer u de apparaten gezruikt in de buurt van brandhaar materiaal. Richt het apparaat Niet gedurende langere tijd opdezelfde plek.

Warmte kan worden geleid maar brandaar materiaal dat toegedekt is.

Richt het heteluchtpistol nicht oplicht ontvlambaar materiaal!
Wanneer met het heteluchtpistol Niet zorgvuldig worden omgeaan, kan er brand ontstaan.

Laat het apparaat Niet onbeheerd awhile terwijl het in werkig is.

Wanneer het apparaat gedurende langereijd bij de hoogste temperatuur is gebruikt, moet alvorens het uit te schakelen de temperatuur omlaag worden gebracht. Hierdoor wordt de levensduur van de verwarming verlengd.

Plaats het apparaat na gebruik op de steunvlakken en LAST het afkoelen, voordat het worden opgeborgen!

Sla uw gereedschap veilig op.

Niet-gebrukt gereedschap dient te worden bewaard in een droge, afgesloten ruimte die ontogankelijk is voor kinderen.

Let op giftige gassen en het gevaar van ontsteking.

Bij de bewerking van kunststof, lak en soortgelijk materiaaal+kennen giftige gassen ontstaan. Let op brand- en ontstekingsgevaar.

Gebruik het heteluchtpistol alleen in een goed geventileerde ruimte!

Adem geen vrijkomende dampen in!

Gebruik voor uw eigenveiligheid alleen accessoires of extra gereedschappen die in de handleiding worden vermeld of die door de fabrikant van het gereedschap worden aanbevolen of aangegeven. Door het gebruik van inzetgereedschappen of accessoires die nicht worden aanbevolen in de gebruiksaanwijzing of de catalogus kan persoonlijk letstel ontstaan.

Haal het accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamhedenuitgevoerd worden.

Verzeker uervaan dat de machine bij het insteken van het.Accupackuitgeschakeld is.

De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/

uitschakelaar Niet per ongeluk kan worden gedrukt.

Bij een defecte machine dient u het accupack uit de machine te halen.

Accupacks Niet aan vuurblootstellen!

Geen defecte of vervormde accupacks gebruiken!

Uit defecte Li-ion-accupacks kan eenlicht zure, brandbare vloeistoflekken!

Wanner accuvloeistof eruit lekt en met de huid in

aanraking komt, onmiddelijk onder stromend water afspoelen. Wanneer er accuvloeistof in uwogenterecht kommt, was deze danuit met schoon water en Zoek onmiddelijk een arts op voorbehandeling!

Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer u bij het versturen van Li-ion accupacks maar de actueel geldende voorschriften. Informeer u eventueel ook bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo vergkrijgbaar.

Verstuur accupacks alleen als de behuizing onbeschadigd is en er

geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Edelstalenuitblaaspijp
2 Afneembare veiligheidshuls (bajonetsluiting, voor moeilijk toegankelijkkeplaatsen)
3 Transportoog (alleen gebruiken om de machine te transporteren)

4 Luchtinlaat
5 Drukschakelaar
6 Inschakelblokkering: voor het vergrendelen van de drukschakelaar (5) om het per ongeluk inschakelen te vermijden

7 Led-werklamp en signalindicatie
8 Capaciteits- en signaalindicatie
9 Toets voor de individatie van de capaciteit
10 Knop voor het instellen van de temperatuur
1 Knop voor de ontgrendeling van het.Accupak
2 Accupack

6. Ingebruikname

Accupack

Het accupack (12) voor gebruik opladen.

Laad het accupack bij vermogensverlies weeper op.

U vindt instructies voor het laden van het.Accupack in de gebruiksaanwijzing van de Metabo-lader.

Li-Ion-accupacks „Li-Power, LiHD“ hebben een capaciteits- en signalindicatie (8):

• Druk op toets (9) waarna de laadtoestand worden door de LED-verlichting aangegeven.
• Wonneer een LED-lampje knippert, is het accupack bijna leeg en moet waar worden opgeladen.

Accupack verwijderen,plaatsen

Verwijderen: De toets voor de.accupackontgrendeling (11) indrukken en het accupack (12) er waar voren uittrekken.

Plaatsen: Accupack (12) erop schuiven tot hij vast klikt.

7. Gebruik

A De afstand tot het te bewerken object hangt af van het materiaal en het beoogde doel van de bewerking. Voer eerst een test uit m.b.t. de luchtstroom en temperatuur! Met de als toebehoor verkrijgbare mondstkuren (zie hoofdstuk 11.) kan de hete lucht precies op een punt of vlak worden gericht.
Wees voorzichtig bij het verwisselen van het mondstukken! Gevaar voor verbranding.

NEDERLANDSnl

Met de drukschakelaar (5) kurz u het apparaat aanen uitschakelen en met de knop (10) kiezenussen 2 temperatuurstanden. Led brandt.

Stand 1: 300^ 200 l/min

Stand 2: 500^ 160 l/min

8. Transport

Voor het transport van het apparaat moet het accupack uit het apparaat worden verwijderd.

9. Onderhoud

De luchtinlaat (4)要去 vrij van vreemde objecten zich. Luchtinlaat (4) indien nodig reinigen.

10. Storingen verhelpen

Led knippert bij een accu met gering vermogen (accu nicht geschikt of Niet opgeladen)

De thermische zekering schakelt het apparaat bij overbelasting helemaal uit. Zie hoofdstuk 12.

11. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en toebehoor.

Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

A Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die aansluit bij uw elektrisch gereedschap.

Bestelnr.: 625367000 4,0 Ah (LiHD)

Bestelnr.: 625368000 5,5 Ah (LiHD)

Bestelnr.: 625369000 8,0 Ah (LiHD) etc.

Aanbevolen capacititeit 4,0 Ah en groter.

Bestelnr.: 625578000 3,0 Ah (Li-Power)

Bestelnr.: 625596000-2,0 Ah (Li-Power)

Bestelnr.: 625589000 1,5 Ah (Li-Power)

Bestelnr.: 625418000 1,5 Ah (Li-Power)

Bestelnr.: 625582000-1,3Ah (Li-Power)

Als u toebehoren wilt aanschaffen, doe dit dan bij uw leverancier.

Geef het type van uw machine door aan uw leverancier om de juiste accessoires te krijgen.

Zie voor het complete programme toebehoren www.metabo.com of de hoofdcatalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkende
elektricien worden UITgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw

Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

Luchttemperatuur: stand 1: 300 °C
stand 2: 500 °C

Luchtstroom: stand 1: 200 l/min
stand 2: 160 l/min

Thermische beveiliging:thermische zekering Gewicht 686 g (24,2 oz)

Geluidsdruk niveau: < 70 dB (A)

Trilling: < 2,5 m/s

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Meetgegevens volgens norm EN 62841.

Toegestane omgevingstemperatuur tijdens het gebruik: -20^ tot 50^ (beperkt vermogen bij temperaturen beneden 0^ ). Toegestane omgevingstemperatuur tijdens de opslag: 0^ tot 30^

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
