HG 20600 - Kuuma-ilmapuhallin METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kuumailmapuhallin
Merkki	Metabo
Malli	HG 20-600
Teho	2000 W
Lämpötila-alue	80 °C – 600 °C
Ilmavirta	3 tasoa: 150, 300, 500 l/min
Lämpötilan säätö	Jatkuva säätö rullalla (9 porrasta)
Lämpösuojaus	Lämpösulake
Paino	620 g
Äänenpainetaso	< 70 dB(A)
Tärinä	< 2,5 m/s²
Suojausluokka	II
Virtalähde	Verkkovirta (230 V, 50 Hz)
Käyttötarkoitus	Maalinpoisto, kuivaus, sulatus, muovien muovaus, juottaminen, muovien hitsaus
Mukana tulevat lisävarusteet	Irrotettava suojaputki, liukumattomat alustat
Huolto	Puhdista ilmanottoaukko säännöllisesti
Varaosat	Alkuperäiset Metabo-lisävarusteet, hienopölysuodatin (viite 344199400)
Turvallisuus	Älä katso putkeen, käytä suojakäsineitä ja -laseja, älä käytä räjähtävien kaasujen läheisyydessä

Usein kysytyt kysymykset - HG 20600 METABO

Mikä on Metabo HG 20-600 -kuumailmapuhaltimen teho?

Teho on 2000 W, mikä mahdollistaa nopean lämpötilan nousun ja tehokkaan käytön erilaisiin töihin.

Kuinka lämpötilaa säädetään HG 20-600 -laitteessa?

Käytä säätörullaa (6) säätääksesi lämpötilaa jatkuvasti 80 °C – 600 °C, 9 portaan avulla, jotka on merkitty numeroilla 1–9.

Mitkä ovat käytettävissä olevat ilmavirrat?

Ilmavirta on säädettävissä 3 tasolla: 150, 300 ja 500 l/min, valittavissa liukukytkimellä (4).

Voinko käyttää tätä puhallinta hiusten kuivaamiseen?

Ei, tämä kuumailmapuhallin ei ole tarkoitettu hiusten kuivaamiseen. Se on tarkoitettu tekniseen käyttöön, kuten maalinpoistoon, juottamiseen tai muovien muovaukseen.

Mitä lisävarusteita on saatavilla HG 20-600 -laitteelle?

Alkuperäisiä Metabo-lisävarusteita, kuten erimuotoisia suuttimia, suojaputki ja pölysuodatin (viite 344199400) on saatavilla. Katso Metabo-luettelo.

Kuinka laite puhdistetaan ja huolletaan?

Puhdista ilmanottoaukko (3) säännöllisesti tukkeutumisen estämiseksi. HGS-mallissa irrota ja puhdista hienopölysuodatin. Käytä vain Metabo-vaihtosuodattimia.

Mitä tehdä, jos puhallin pysähtyy käytön aikana?

Tämä voi johtua ylikuumenemisesta. Lämpösulake katkaisee virran. Anna laitteen jäähtyä, tarkista ettei ilman ulostulo ole tukossa, ja käynnistä uudelleen. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Onko turvallista jättää laite ilman valvontaa sen lämmetessä?

Ei, älä koskaan jätä kuumailmapuhallinta ilman valvontaa sen ollessa käynnissä. Käytön jälkeen aseta se liukumattomille alustoille ja anna jäähtyä ennen varastointia.

Mitä muovityyppejä tällä laitteella voidaan hitsata?

Puhallin mahdollistaa yleisten kestomuovien, kuten PVC:n, polyeteenin jne., hitsauksen. Käytä sopivaa suutinta ja tee esitesti.

Mistä löydän täydelliset ohjeet tai varaosat?

Täydelliset ohjeet ovat ladattavissa Metabon verkkosivuilta. Varaosia varten ota yhteyttä jälleenmyyjääsi tai katso www.metabo.com.

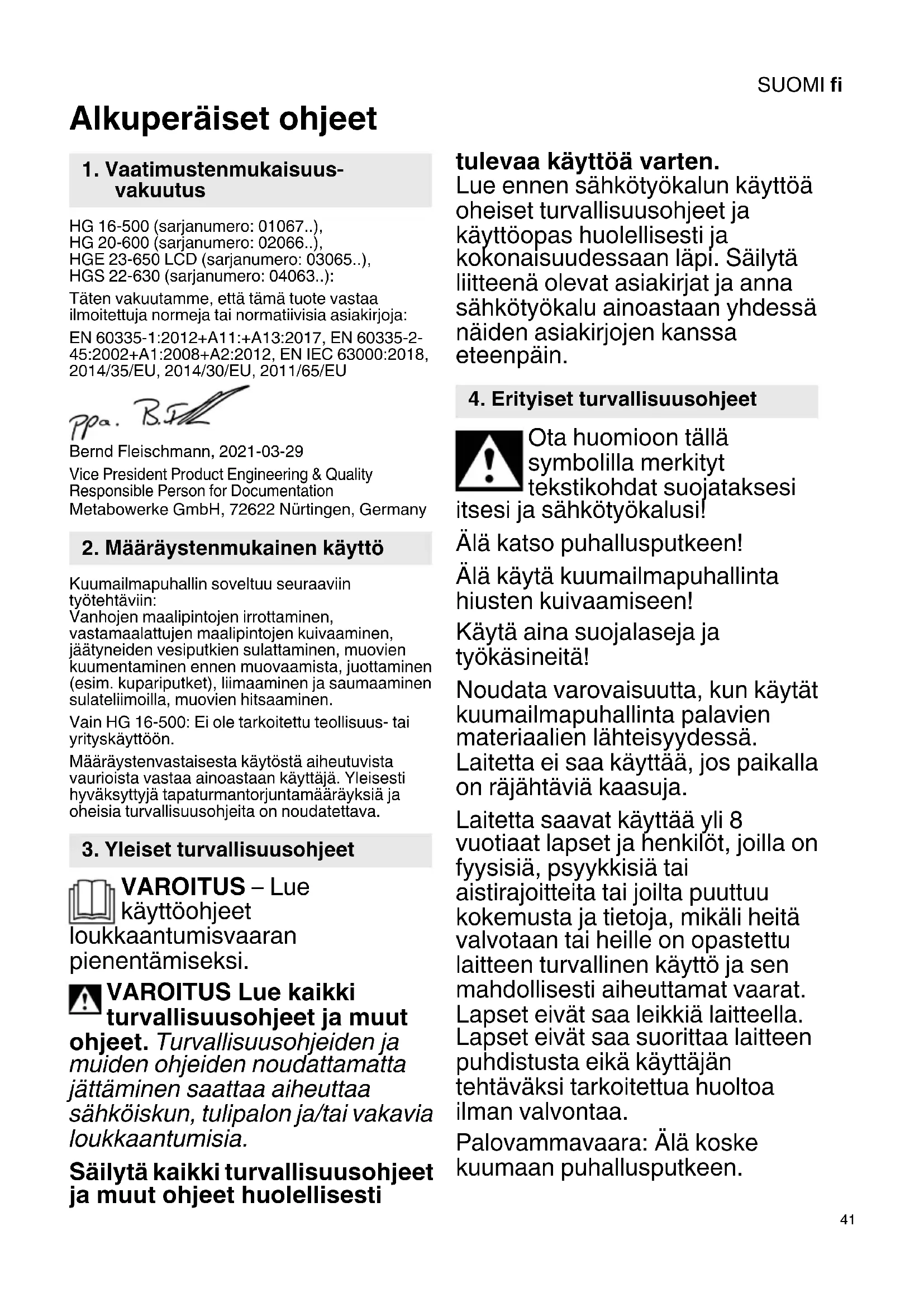

KÄYTTÖOHJE HG 20600 METABO

1. Vaatimustemmukaisuusvakuutus

HG 16-500 (saranumero: 01067..),

HG 20-600 (sarjanumero: 02066..),

HGE 23-650 LCD (sarjanumero: 03065..),

HGS 22-630 (sarjanumero: 04063..):

Täten vakuutamme, etta tämä tuote vastaa ilmoitettuja normeja tai normatiivisia asiakirjoja:

EN 60335-1:2012+A11: +A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

2. Määräystenmukainen käytto

Kuumailmapuhallin soveltuu seuraaviin työtehtäviin:

Vanhojen maalipintojen irrottaminen,
vastamaalattujen maalipintojen kuivaaminen,
jäatyneiden vesiputkien sulattaminen, muovien
kuumentaminen ennen muovaamista, juottaminen (esim. kupariputket), liimaaminen ja saumaaminen
sulateliimoilla, muovien hitsaaminen.

Vain HG 16-500: Ei ole tarkoitetu teollisuus-tai yrityskayttoon.

Maaraystenvastaisesta kaytostä aiheutuvista vaurioista vastaa ainoastaan kayttajä. Yleisesti hyväksytjä tapaturmantorjuntamärayksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS - Lue käyttoohjeet

loukkaantumisvaaran pienentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jattaminen saattaa aiheuttaa sahköiskun, tulipalon ja/taivakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti

tulevaa kayttoa varten.

Lue ennen sahkötyokalun käyttoa oheiset turvallisuusohjeet ja käyttoopas huolellisesti ja kokonaisuudessaan lapi. Säilytä liitteena olevat asiakirjat ja anna sahkötyokalu ainoastaan yhdessänäden asiakirjojen kanssa eteenpän.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi

itsesi ja sahkötyokalusi!

Alä katso puhallusputkeen!

Alä käytä kuumailmapuhallinta huisten kuivaamiseen!

Käytä aina suojalaseja ja työkäsineita!

Noudata varovaisuutta, kun kaytakkuumailmapuhallinta palavienmaterialialien lahteisyydessa.

Laitetta ei saa käyttaa, jos paikalla on räjähtäviä kausuja.

Laitetta saavat käyttaa yli 8
vuotiaat lapset ja henkilöt, joilla on
fyasisiä, psyykkisä tai
aistirajoitteita tai joilta puuttuu
kokemusta ja tietoja, mikäiheitä
valvotaan tai heille on opastettu
laitteen turvallinen käytto ja sen
mahdollisesti aiheuttamat vaarat.

Lapset eivat saa leikkiä laitteella.
Lapset eivat saa suorittaa laitteen
puhdistusta eikä käytäjän
tehtäväksi tarkoitettua huoltoa
ilman valvontaa.

Palovammavaara: Alä koske kuumaan puhallusputkeen.

SUOMlfi

Älä kaytä sahkötyokalua koskeissa olosuheissa eikä koskeassa tai märassymparistossa.

Ole varovainen käyttaessäsi laitteita palonarkojen materiaalien laheisyydessä. Alä kohdista lian pitkäksi aikaa yhteen ja samaan kohtaan.

Lampö voi johtua palonarkoihin, piilossa oleviin materiaaleihin.

Alä kohdista kuumailmapuhallinta herkästi sytyviin materiaaleihin! Tulipalon vaara, jos et käsittekuumailmapuhallinta riittävän varovaisesti.

Alä jatā laitetta ilman valvontaa niin kauan kuin se on toiminassa.

Jos laitetta on käytetty pitemman aikaa suurimmalla lampötilalla, lampötilaa tulee laskea ennen laitteen toiminnan katkaisemista.

Tämä pidentää kuumennuslaitteen elinikää.

Kun lopetat laitteen käytön, aseta se aluspinnoilleen ja anna sen jäahtyä, ennen kuin laitat sen säilytyspaikkaansa!

Säilytä työkaluja turvallisessa paikassa.

Käytämattömanä olevia tyokaluja tulee sailyttäa kuivassa ja suljetussa tilassa poissa lasten ulottuvilta.

Varo myrkyllisä kaasuja ja syttymisvaaraa.

Muovien, maalien ja muiden
vastaavien materiaalien käsittelyn
yhteydessä voi syntyä myrkyllisia
kaasuja. Huomioi palo- ja
syttymisvaara.

Käytä kuumailmapuhallinta vain hyvin tuuletetuissa tiloissa!

Alä hengità materiaialeista syntyvià hóyryjä!

Käytä oman turvallisuutesi vuoksi
vain työkalun valmistajan
suosittelemia tai ilmoittamia
tarvikkeita ja lisälaitteita. Muiden
kuin käytöoppaassa tai
tarvikeluettelossa suositeltujen
käytötarvikkeiden tai
lisāvarusteiden käytö voi saattaa
sinut onnettomusvaaraan.

5. Yleiskuva

Katso sivu 2.
1 Jaloteräksinen puhallusputki
2 Irrotettava suojaputki (vaikeapääsyisiä kohtia varten)
3 Ilmanottoaukko (mallissa HGS... hienopolsuodattimella)
4 Kayttokytkin (katkaisin/porraskytkin)
5 Luistamattomat aluspinnat (estavat kaatumisen ja luistamisen kiinteaaanseisessa kaytossa)
6 Lampotilan saatopyora
7 Näytto* (lampotilalle ja ilmamäralle)
8 Ilmamaaran saatönappin
9 Ohjelman valintanappain
10 Ohjaussauva lampötilan ja ilmamaärän saatöön
* varustelukohtainen/mallikohtainen

6. Kaytto

Vertaa ennen käytöönottoa, etta tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajus vastaavat paikallisen sahköverkon arvoja.
Etaisyys tyostokhoeteseen märärytymaterialialista ja halutusta tyostotavasta. Teeaina ensin testi ilmamaaran ja lampötilan suhteen! Lisatarvikkeena saatavilla kytkettävillsuuttimilla (katso luku 9.) kuuman ilman saa suunnattua tarkasti haluttoun pisteeseen tai pintaan.

Ole varovainen vaihtaessasi kuumia suuttimia! Palovammojen vaara.

6.1 HG 16-500

Käytökytkimellä (4) voit kytkeä koneen pälle ja pois ja valita 2 eri ilmamärä- ja lampötilatason valillä.

Taso 1: 300^ 240 l/min
Taso 2: 500^ 450 l/min

6.2 HG 20-600

Käytökykimellä (4) voit kytkeä laitteen paälle ja pois ja valita 3 eri tason valillä.

Ilmamāārā vaihtee 3 tason puiteissa (150/300/500 l/min).

Käytökytkimen (4) ollessa tasossa 1 lampötila on aina 80^ (kylman ilman taso). Käytä kylman ilman tasoa maalipinnan kuivaamiseen, tyokappaleiden jähdyttämseen tai suuttimen jähdyttämiseksi ennen lisātarvikkeen vaihtamista.

Käytökytkimen (4) ollessa tasossa 2 ja 3 lampötila
voidaan saatäa portaattomasti saatöpyörästa (6).

Saatopyrass olevat numerot 1 - 9 toimivat assetusapuna. "1" tarkoittaa 80^ . "9" tarkoittaa 600 °C (maksimilampotila).

6.3 HGE 23-650 LCD

Käytöktykimellä (4) voit kytkeä laitteen päälle ja pois ja valita 2 eri tason vällä.

Käytökytkimen (4) ollessa tasossa 1 lampötila on aina 80^ (kylman ilman taso). Käytä kylman ilman tasoa maalipinnan kuivaamiseen, tyokappaleiden jähdyttämseen tai suuttimen jähdyttämiseksi ennen lisātarvikteen vaihtamista.

Käytökytkimen (4) ollessa tasossa 2 lampötila ja ilmamärä voidaan saatä.

Lampötilan saäto:

Lyhyt ohjaussauvan (10) painallus suurentaa tai pienta a saadettya arvoa 10^ -askelin. Ohjaussauvan (10) pidempi painallus muuttaa arvoa nopeammin.

Huomautuksia:

Kun haluttu lampotila on saadetty, puhallin tarvitsee (riippuen valitusta kierrosluvusta/ilmamara rasta) muutaman sekunnin saavuttaakseen asetetun arvon. Tana aikana ^ -merkki vilkkuu.

Kuumailmapuhaltimen sammuttamisen jälkeen viimeksi asetetu arvo jää voimaan.

llmamaaran saatoo:

Nappäintä (8) painamalla ja sen jälkeen ohjaussauvan (10) lyhyellä painalluksella oikealle/ vasemmalle saadat ilmamaäräa ja tuulettimen kierrosluvun.

Ohjelmakaytto:

Tehtaan taholta on saadetty nelja ohjelmaa yleisimiin toihin. Paina nappainta "P" ohjelmakayttoa varten. Naytolle ilmestyy 1 ohjelmalle 1. Painamalla ohjelmanappintea edelleen paaset ohjelmiin ja3 Parnamalla uudelleen paaset takaisin normalalkaytolle.

Ohjelma 1: Muoviputkien muotoilu

Ohjelma 2: Muoviputkien hitsaus

Ohjelma 3: Maalin irrotus

Ohjelma 4: Pehmeäjuotto

(Tekniset tiedot katso luku 12.)

Ohjelmien muuttaminen ja tallennus:

Voit muuttaa näden neljan ohjelman arvoja ja tallentaa muutokset muistiin. Paina tata varten ensin ohjelmanappainta "P", kunnes muutettava ohjelma tulee nayttöon. Saadhaluamasi ilmamaara ja lampotila. Tallentaaksesi tiedot paina

ohjelmapainiketta "P" niin kauan, kunnes merkki sammuu naytoltä (noin 2 sekuntia). Syotetyt arvot on sitten tallennettu ohjelmaan.

Ohje:

• Kun haluat palata ohjelmakaytosta normaalitoimintaan, paina ohjelmanappainta (9), kunnes ohjelmatunnus haviaa naytosta (7).
• Ohjelmien tehdasasetukset ovat luvussa 12.

6.4 HGS 22-630

Käytökytmellä (4) voit kytkeä laitteen paälle ja pois ja valita 2 eri tason valillä.

Ilmamaa rā vaihtelee 2 tason puitteissa (Taso 1: 150-300 l/min, taso 2: 300-500 l/min).

Käytökytkimen (4) ollessa tasossa 1 ja 2 lampötila
voidaan saataa portaattomasti saatöpyörästa (6).

Saatopyrass olevat numerot 1 - 9 toimivat asetusapuna."1" tarkoittaa 80^ "9" tarkoittaa 630 ^ C (maksimilampotila).

6.5 Kiinteaaenteinen kayttö

Kun käytät kuumailmapuhallinta
kiinteaaanseiteisi, huolehdi siitä, etta alusta
on tukeva, luistamaton ja puhdas.

Aseta kiinteaaenteista kayttoa varten kuumailmapuhallin luisumattomien aluspintojensa (5) varaan.

7. Huolto

Ilmanottoaukon (3) on oltava puhadas vierasesineista. Puhdista ilmanottoaukko (3) tarvittaessa.

Mallissa HGS 22-630 hienopolsuodatin (3) on purettava puhistusta varten (katso kuva, sivu 2). Korvaa kuluneet hienopolsuodattimet uusilla. Varasuodatinsetti: tilausnro 344199400.

8. Häiriöden korjaus

Lamposuoja ylikuumentuessa (vain mallissa HGE 23-650 LCD):

Lampösoja katkaisee kuumennuksen, jos puhallusaukon ilmavirtausta estetään liikaa (ylikuumeneminen). Puhallin jatkaa kutenkin toimintaansa. Kun puhallusauko on jalleen vapaa, kuumennus kytkeytyy hetken kuluttua automaattisesti jalleen paallee. Lampösoja voi laueta toimintaan myös laitteen toiminnan katkaisun jälkeen, niin etta uudelleenkytkennän jälkeen puhallusaukon lampötilan saavuttaminen voi kestä normalia kauemmin.

Lämpösulake ylikuormituksessa (kaikissa laitteissa):

Lamposulake katkaisee laitteen toiminnan
taydellisesti ylikuormitustapauksessa. Katso luku
Korjaus!

9. Lisātarvikkeet

Käytä ainoastaan alkuperäisia Metabon lisātarvikkeita.

SUOMlfi

Mikäli tarvitset lisātarvikkeita, käänny myyjäsi puoleen.

Lisātarvikkeiden tāydellisen valikoiman lōydāt osoitteesta www.metabo.com tai luettelosta.

10. Korjaus

Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!

Vialissen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäseen Metabon verkkoliitäntäjohtoon, joka on saatavilla Metabon huollosta.

Jos Metabo-sahkötyokalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

11. Ympäristönsuojelu

Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden ympäristöystavällista havittamista ja kierratysta koskevia kansallisia maäräyksiä.

Vain EU-maille: Älå havitä sahkötyokaluja kotitalousjatteiden mukana! Sähkö- ja elektroniikkaliteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen taytantöönpanon mukaan käytetyt sahkötyokalut on kerattäv erikseen ja toimitettava ympäristöa saastävän kierratykseen.

12. Tekniset tiedot

HG 16-500

Teho: 1600 W

Ilmanlampotila: Taso 1: .300°C

Taso 2: .500°C

Ilmamāārā: Taso 0: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Taso 1: 240 l/min

Taso 2: 450 l/min

Lampösuja: Vain lampösulake

Paino 600 g (20.8 oz)

Aaenpainetaso: < 70 dB (A)

Värähtely: < 2,5m / s

HG 20-600

Teho: 2000 W

Ilmanlampotila: Taso 1: 80°C

Taso 2: 80-600°C

Taso 3: 80-600°C

Ilmamāarra: Taso 0: Pois pälätä

Taso 1: 150 l/min

Taso 2: .300 l/min

Taso 3: .500 l/min

Lampotilan

sàäö: Portaattomasti 9-jaksoisesti

sàtöpyörällä

Lampösuja: Vain lampösulake

Paino 620 g (22.0 oz)

Aaenpainetaso: < 70 dB (A)

Värähtely: < 2,5m / s

HGE 23-650 LCD

Teho: 2100 W (max 2300 W)

Ilmanlampotila: Taso 1: 80^

Taso 2: 80-650°C

Puhallin: Portaattomasti sddettava

Ilmamara: Taso 1: 150-250 l/min

Taso 2: 150-500 l/min

Ohjelmat: 1 = 250^ / 口 n. 350 l/min

2=350°C / n. 400 l/min

3=450°C / n. 500 l/min

4=550°C/n. 400 l/min

Lampotilanaytt: LCD 10^ -askelin

Lampösuoha: Kyllä

Paino 700 g (24.2 oz)

Aaenpainetaso: < 70 dB (A)

Varahtely: < 2,5m / s

HGS 22-630

Teho: 2100 W (max 2200 W)

Ilmanlampotila: Taso 1: 80-630°C

Taso 2: 80-630°C

Ilmamāarra: Taso 0: Pois pälätä

Taso 1: 150-300 l/min

Taso 2: ...300-500 l/min

Lampotilan

sātö: Portaattomasti 9-jaksoisesti sātöpyörällä

Lamposuoja: Vain lamposulake

Paino 650 g (23.0 oz)

Aaenpainetaso: < 70 dB (A)

Varahtely: < 2,5m / s

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Mittausarvot ilmoitettu EN 60745 mukaan.

Sujoausluokan II kone

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
