Produkttype	Varmepistol
Merke	Metabo
Modell	HGS 22630
Effekt	2100 W (maks 2200 W)
Temperaturområde	80 °C til 630 °C (kontinuerlig justerbar i 2 trinn)
Luftstrøm	Trinn 1: 150-300 l/min; Trinn 2: 300-500 l/min
Temperaturjustering	Ratt med 9 trinn (1=80 °C, 9=630 °C)
Bryter	Skyvebryter (på/av, trinnvalg)
Dyse	Rustfritt stål med avtakbart beskyttelsesrør
Luftinntak	Med avtakbart finstøvfilter
Støtteflater	Sklisikre for bruk i ventemodus
Termisk beskyttelse	Termisk sikring ved overbelastning
Vekt	650 g
Støynivå	< 70 dB(A)
Vibrasjoner	< 2,5 m/s²
Beskyttelsesklasse	II (dobbeltisolert)
Strømforsyning	Nettspenning, 220-240 V ~ 50/60 Hz
Vedlikehold	Rengjør jevnlig luftinntaket og støvfilteret
Tilbehør	Dyser tilgjengelig som tilvalg; reservedelsfiltersett ref. 344199400
Reparerbarhet	Reparasjoner av kvalifisert elektriker; reservedeler via Metabo service
Typiske bruksområder	Malingfjerning, tørking, avising, plastforming, lodding, termoaktivering

Ofte stilte spørsmål - HGS 22630 METABO

Hva er effekten til Metabo HGS 22630?

Den nominelle effekten er 2100 W, med maksimal effekt 2200 W.

Hvilke temperaturer kan denne varmepistolen nå?

Temperaturen er kontinuerlig justerbar fra 80 °C til 630 °C, via et ratt med 9 trinn (1=80°C, 9=630°C).

Hvordan justere luftstrømmen?

Luftstrømmen justeres i to trinn: Trinn 1 (150-300 l/min) og Trinn 2 (300-500 l/min), via skyvebryteren.

Kan HGS 22630 brukes kontinuerlig uten tilsyn?

Nei, verktøyet må aldri forlates uten tilsyn når det er i gang, på grunn av brannfare.

Hvordan rengjøre støvfilteret?

Demonter finstøvfilteret (luftinntak) og rengjør det. Bytt det hvis det er slitt. Reservedelssett ref. 344199400.

Hvilket tilbehør er tilgjengelig?

Dyser i forskjellige former (reflektor, spalte, etc.) og et reservedelsfiltersett. Bruk kun Metabo-tilbehør.

Hva gjør jeg ved overoppheting?

En termisk sikring stopper apparatet ved overbelastning. La verktøyet avkjøles og kontroller at luftinntaket ikke er blokkert. Hvis problemet vedvarer, kontakt kundeservice.

Er beskyttelsesrøret avtakbart?

Ja, det avtakbare beskyttelsesrøret (2) gir tilgang til vanskelig tilgjengelige steder.

Kan varmepistolen brukes av barn?

Ja, fra 8 år under tilsyn, forutsatt at de har forstått sikkerhetsinstruksene. Barn må ikke leke med apparatet.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelig via Metabo kundeservice. Delistene kan lastes ned fra www.metabo.com.

BRUKSANVISNING HGS 22630 METABO

no Original bruksanvisning 45

da Original brugsanvisning 49

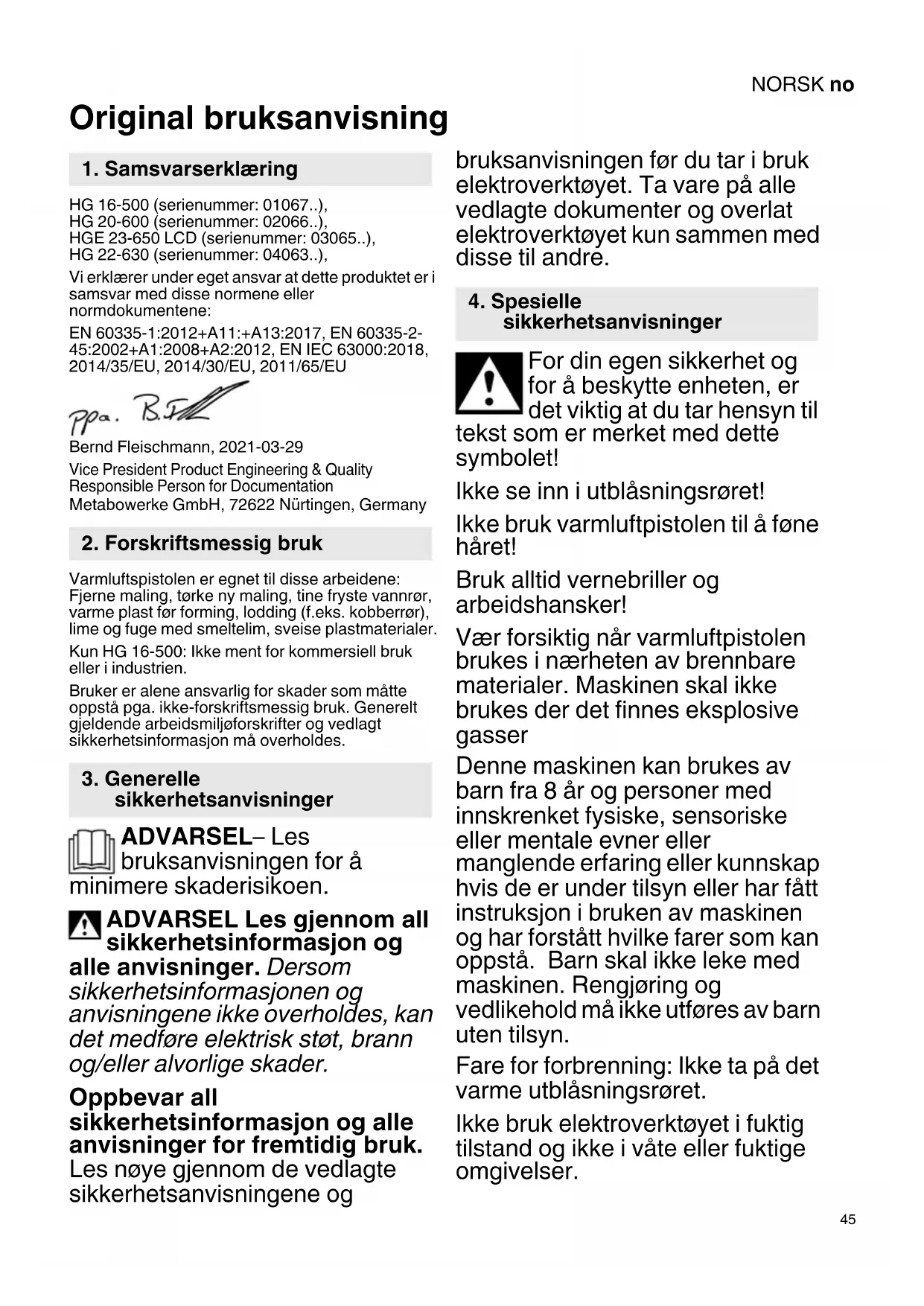

Original bruksanvisning

1. Samsvarserklæring

HG 16-500 (serienummer: 01067..),

HG 20-600 (serienummer: 02066..),

HGE 23-650 LCD (serienummer: 03065..),

HG 22-630 (serienummer: 04063..),

Vi erklærer under eget ansvar at dette produktet er i samsvar med disse normene eller normdokumentene:

EN 60335-1:2012+A11:+A13:2017, EN 60335-2-45:2002+A1:2008+A2:2012, EN IEC 63000:2018, 2014/35/EU, 2014/30/EU, 2011/65/EU

Bernd Fleischmann, 2021-03-29

Varmluftspistolen er egnet til disse arbeidene: Fjerne maling, tørke ny maling, tine fryste vannrør, varme plast før forming, lodding (f.eks. kobberrør), lime og fuge med smeltelim, sveise plastmaterialer.

Kun HG 16-500: Ikke ment for kommersiell bruk eller i industrien.

Bruker er alene ansvarlig for skader som måtte oppstå pga. ikke-forskriftsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generelle sikkerhetsanvisninger

ADVARSEL- Les

bruksanvisningen for å

minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og

bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Ikke se inn i utblåsningsrøret!

Ikke bruk varmluftpistolen til å føne håret!

Bruk alltid vernebriller og arbeidshansker!

Vær forsiktig når varmluftpistolen brukes i nærheten av brennbare materialer. Maskinen skal ikke brukes der det finnes eksplosive gasser

Denne maskinen kan brukes av barn fra 8 år og personer med innskrenket fysiske, sensoriske eller mentale evner eller manglende erfaring eller kunnskap hvis de er under tilsyn eller har fått instruksjon i bruken av maskinen og har forstått hvilke farer som kan oppstå. Barn skal ikke leke med maskinen. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.

Fare for forbrenning: Ikke ta på det varme utblåsningsrøret.

Ikke bruk elektroverktøyet i fuktig tilstand og ikke i våte eller fuktige omgivelser.

NORSKno

Vær forsiktig hvis du bruker apparatene i nærheten av brennbart materiale. Må ikke holdes stille mot samme punkt over lengre tid.

Varme kan ledes til brennbare materialer som er dekket til.

Ikke hold varmluftpistolen mot lettantennelige materialer! Hvis varmluftpistolen ikke brukes med forsiktighet, kan det oppstå brann. Ikke la apparatet stå uten tilsyn mens det er i drift.

Etter lengre tids bruk av apparatet ved høyeste temperatur, bør temperaturen senkes før apparatet slås av. Dette forlenger varmesystemets levetid.

Sett apparatet på støtteflaten etter bruk og la det avkjøles før det pakkes vekk!

Oppbevar verktøyet ditt på en sikker måte.

Verktøy som ikke er i bruk skal oppbevares i et tørt, lukket rom, utilgjengelig for barn.

Vær oppmerksom på giftige gasser og tennfare.

Ved bearbeiding av kunststoffer, lakk og lignende materialer kan det oppstå giftige gasser. Vær oppmerksom på brann- og antenningsfare.

Bruk varmluftpistolen kun i godt ventilerte rom!

Ikke pust inn damp som utvikles!

For din egen sikkerhet skal du kun bruke tilbehør og tilleggsutstyr som er angitt i bruksanvisningen eller anbefalt av verktøyprodusenten. Bruk av annet innsatsverktøy eller tilbehør enn det som er anbefalt i bruksanvisningen eller katalogen, kan utgjøre en personlig skaderisiko for deg.

5. Oversikt

Se side 2.

1 Utblåsningsrør i rustfritt stål
2 Avtakbart beskyttelsesrør (for vanskelig tilgjengelige steder)
3 Luftinntak (på HGS... med finstøvfilter)
4 Skyvebryter (Av-på-bryter/trinnbryter)
5 Skilsikker ståflate (for sikker stasjonær bruk)
6 Justeringsratt for innstilling av temperatur*

7 Visning* (for temperatur og turtall)

8 Knapp for innstilling av luftmengde*

9 Program valgtast *

10 Joystick for innstilling av temperatur og luftmengde*

* avhengig av utstyr/modell

6. Bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer ens med strømnettets spesifikasjoner.

Avstanden til objektet som skal bearbeides avhenger av materiale og tiltenkt

bearbeidingsmåte. Utfør alltid en test av luftmengde og temperatur før du begynner! Med de utskiftbare dysene som fåes som tilbehør (se kapittel 9.), kan varmluften tilpasses et punkt eller en flate.

Vær forsiktig ved utskifting av varme dyser! Fare for forbrenning.

6.1 HG 16-500

Med skyvebryteren (4) kan du slå apparatet på og av og velge mellom to trinn (for luftmengde og temperatur).

TrinnTrinn 1: 300 °C, 240 l/min

TrinnTrinn 2: 500 °C, 450 l/min

6.2 HG 20-600

Med skyvebryteren (4) kan du slå apparatet på og av og velge mellom tre trinn.

De tre trinnene har varierende luftmengde (150/300/500 l/min).

På trinn 1 på skyvebryteren (4) er temperaturen alltid 80 °C (kaldlufttrinn). Bruk kaldluftstrinnet när du skal tørke maling, avkjøle emner eller kjøle ned en dyse för du skifter tilbehørsdel.

På trinn 2 og 3 på skyvebryteren (4) kan temperaturen stilles trinnløst med justeringshjulet (6).

Tallene 1–9 på justeringshjulet indikerer temperaturtrinnene. "1" tilsvarer 80 °C. "9" tilsvarer 600 °C (maksimaltemperatur).

6.3 HGE 23-650 LCD

Med skyvebryteren (4) kan du slå apparatet på og av og velge mellom 2 trinn.

På trinn 1 på skyvebryteren (4) er temperaturen alltid 80 °C (kaldlufttrinn). Bruk kaldluftstrinnet når du skal tørke maling, avkjøle emner eller kjøle ned en dyse før du skifter tilbehørsdel.

Innstilling av temperatur:

Et kort trykk på joysticken (10)mot høyre/venstre hever eller senker temperaturen i 10 °-trinn.Hold lenger på joysticken (10) for raskere forandring av verdien

Tips:

Etter at temperaturen er stilt inn, trenger varmluftpistolen noen sekunder på å oppnå innstilt verdi (avhengig av valgt turtall/luftmengde). I denne tiden blinker „°C“-tegnet.

Etter at varmluftpistolen er slått av, beholdes sist innstilte verdi.

Innstilling av luftmengde:

Luftmengde eller viftehastighet stilles ved å trykke på tasten (8), fulgt av et kort trykk på joysticken (10) mot høyre eller venstre.

Programdrift:

Fire programmer for de vanligste arbeidene er innstilt fra fabrikken. Trykk på knappen "P" for programdrift. Displayet viser for program 1. Fortsett å trykke på programtasten for å komme til programmene og. Hvis du trykker enda en gang, kommer du tilbake til normaldrift.

Program 1: forming av kunststoffrør

Program 2: sveising av kunststoffrør

Program 3: fjerning av lakk

Program 4: myklodding

(For tekniske data, se kapittel 12.)

Endre og lagre programmer:

Verdiene i de fire programmene kan endres og lagres. For å gjøre det, trykker du først på programknappen "P" til programmet du vil endre vises. Still inn ønsket luftmengde og temperatur. For å lagre trykker du programtasten „P“ til tegnet → slukner i displayet (ca. 2 sekunder). De angitte verdiene er nå lagret i programmet.

Henvisning:

- For å gå fra programdrift tilbake til normalfunksjon, trykker du på programknappen (9) til programsymbolet i visningen (7) forsvinner.

- Fabrikksinnstillingene for programmene finner du i kapittel 12.

6.4 HGS 22-630

Med skyvebryteren (4) kan du slå apparatet på og av og velge mellom 2 trinn.

De to trinnene har varierende luftmengde (Trinn 1: 150-300 l/min, trinn 2: 300-500 l/min).

På trinn 1 og 2 på skyvebryteren (4) kan temperaturen stilles trinnløst med justeringshjulet (6).

Tallene 1–9 på justeringshjulet indikerer temperaturtrinnene. "1" tilsvarer 80 °C. "9" tilsvarer 630 °C (maksimaltemperatur).

6.5 Stasjonær drift

Når du bruker varmluftpistolen stasjonært, må du sørge for at den står sikkert på et rent underlag og at den ikke kan skli.

Sett fra deg varmluftpistolen på den sklisikre stäflaten (5) när den brukes stasjonært.

7. Vedlikehold

Luftinntaket (3) må være fritt for fremmedlegemer. Rengjør luftinntaket (3) ved behov.

På HGS 22-630 demonteres finstøvfiltret (3) for rengjøring (se bilde side 2). Slitte finstøvfiltre må byttes ut. Reservefilter: Best.-nr. 344199400.

8. Utbedring av feil

Termostatvern ved varmeopphopning (kun HGE 23-650 LCD):

En termobryter slår av varmesystemet när luften i utblåsningsåpningen forhindres for mye (varmeopphopning). Varmluftpistolen fortsetter allikevel å gå. Når utblåsningsåpningen er fri igjen, slås varmesystemet etter kort tid på igjen av seg selv. Termobryteren kan også være virksom etter at apparatet er slått av. Da vil det ta lengre tid enn vanlig å oppnå temperaturen i utblåsningsåpningen när apparatet slås på igjen.

Termosikring ved overbelastning (på alle maskiner):

Termosikringen slår apparatet helt av ved overbelastning. Se kap. Reparasjon!

9. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Kontakt din forhandler hvis du trenger tilbehør.

En defekt strømkabel skal bare byttes med en original, Metabo kabel som fås fra Metabo service.

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

NORSKno

11. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og omsetting til nasjonal rett, må kassert elektroverktøy samles spesielt og bringes til miljøvennlig gjenvinning.

12. Tekniske data

HG 16-500

Effekt: 1600 W

Lufttemperatur: Trinn 1: 300 °C

Trinn 2: 500 °C

Luftmengde:Trinn 0:Av

Trinn 1:240 l/min

Trinn 2: 450 l/min

Termobeskyttelse: kun termosikring

Vekt 600 g (20.8 oz)

Lydtrykknivå: < 70 dB (A)

Vibrasjon: < 2,5 m/s ^2

HG 20-600

Effekt: 2000 W

Lufttemperatur: Trinn 1: 80 °C

Trinn 2:80–600 °C

Trinn 3:80–600 °C

Luftmengde:Trinn 0:Av

Trinn 1: ......150 l/min

Trinn 2: ....300 l/min

Trinn 3: .....500 l/min

Temperatur-

innstilling: trinnløst i 9 steg

med justeringsratt

Termobeskyttelse: kun termosikring

Vekt 620 g (22.0 oz)

Lydtrykknivå: < 70 dB (A)

Vibrasjon: < 2,5 m/s ^2

HGE 23-650 LCD

Effekt: 2100 W (max 2300 W)

Lufttemperatur: Trinn 1:...... 80 °C

Trinn 2: .....80-650 °C

Varmluftpistol: kan reguleres trinnløst

Luftmengde: Trinn 1: ..... 150–250 l/min

Trinn 2: ...... 150–500 l/min

Programmer: 1=250°C / ca.350 l/min

2=350°C / ⚠ ca.400 l/min

3=450°C / ⚠ ca. 500 l/min

4=550°C / ⚠ ca. 400 l/min

Temperaturvisning: LCD i 10 °C-trinn

Lydtrykknivå: < 70 dB (A)

Vibrasjon: < 2,5 m/s

2

HGS 22-630

Effekt: 2100 W (max 2200 W)

Lufttemperatur: Trinn 1: 80-600 °C

Trinn 2:80–600 °C

Luftmengde:Trinn 0:Av

Trinn 1: .....150-300 l/min

Trinn 2: .....300-500 l/min

Temperatur-

innstilling: trinnløst i 9 steg

med justeringsratt

Termobeskyttelse: kun termosikring

Vekt 650 g (23.0 oz)

Lydtrykknivå: < 70 dB (A)

Vibrasjon: < 2,5 m/s ^2

Med forbehold om endringer grunnet tekniske forbedringer.

Måleverdier iht. EN 60745.

□ Maskin med beskyttelsesklasse II

Angitte tekniske data kan variere (i henhold til gjeldende standarder).
