GEBRUIKSAANWIJZING SuperPlaneLaser 3D Laserliner

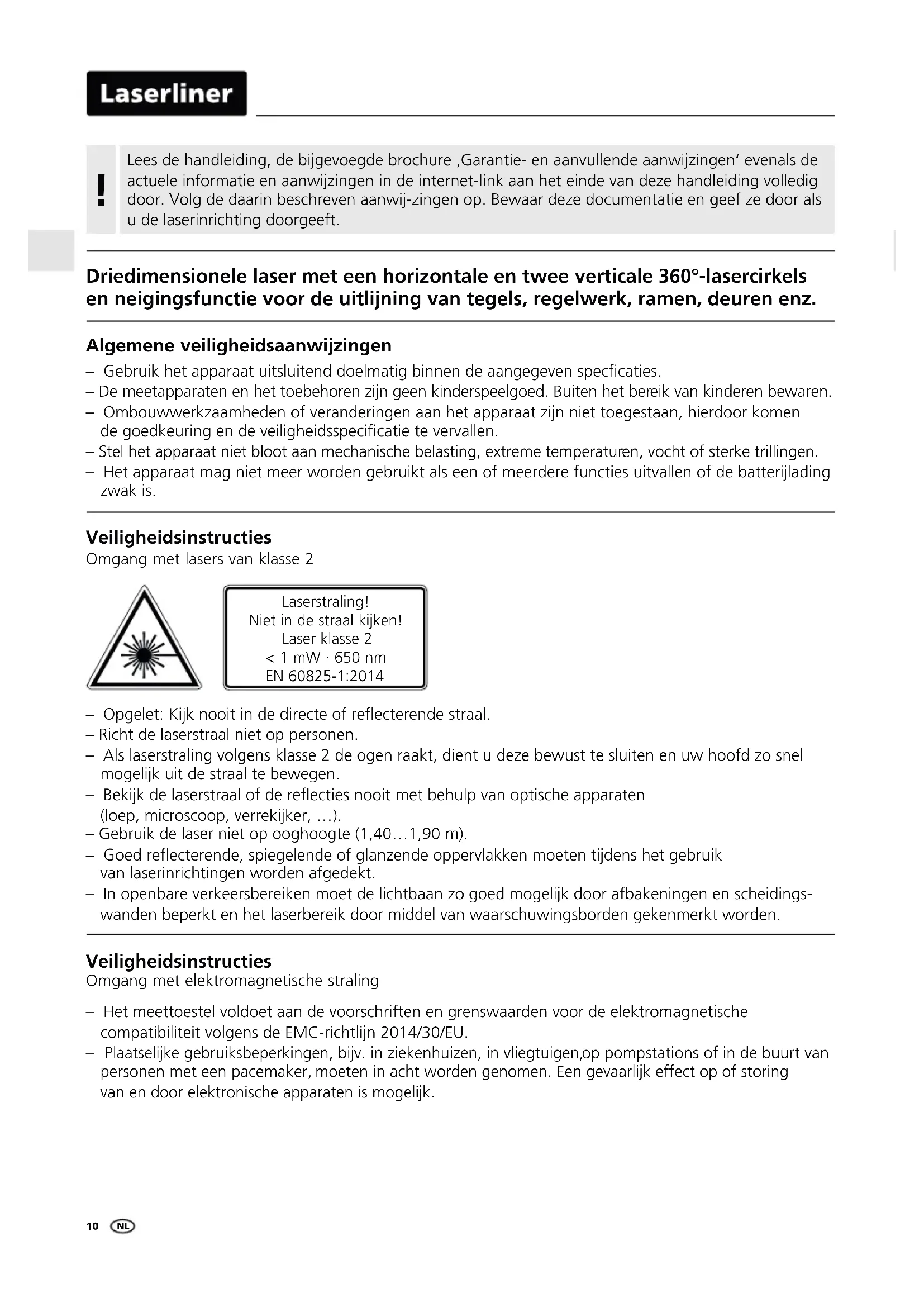

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Driedimensionele laser met een horizontale en twee verticale 360^ -lasercirkels en neigingsfunctie voor de uitlijning van tegels, regelwerk, ramen, deuren enz.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zichn Niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te verrallen.
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uittallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van classe 2

Laserstraling!
Niet in de straal kijken!
Laser classe 2
<1 mW·650 nm
EN 60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal nicht op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichkuit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser Niet op ooghoogte (1,40...1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken要去en tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de Lichtbaan zo goed möglichk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker,要去 in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteme. Het apparaat worden in de uitgangspositie gebracht en lijnt zichstandiguit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Speciale hoogvermogensdioden produceren dubbel zo felle laserlijnen. Deze blijven zichtaar over langere afstand, bij fel omgevingslicht en op donkere oppervlakken.

Aantal en richting van de laser

H = horizontalale laserlijn

V = vertical laserlijn

S = inclinations (Slope-funktion)

1H360° 2V360° S

1Plaatsen van de batterijen

Batterijvak (3) openen en de batterijen volgens de installationsymbolen inleggen. Let waar bij op de correcte polarisatie.

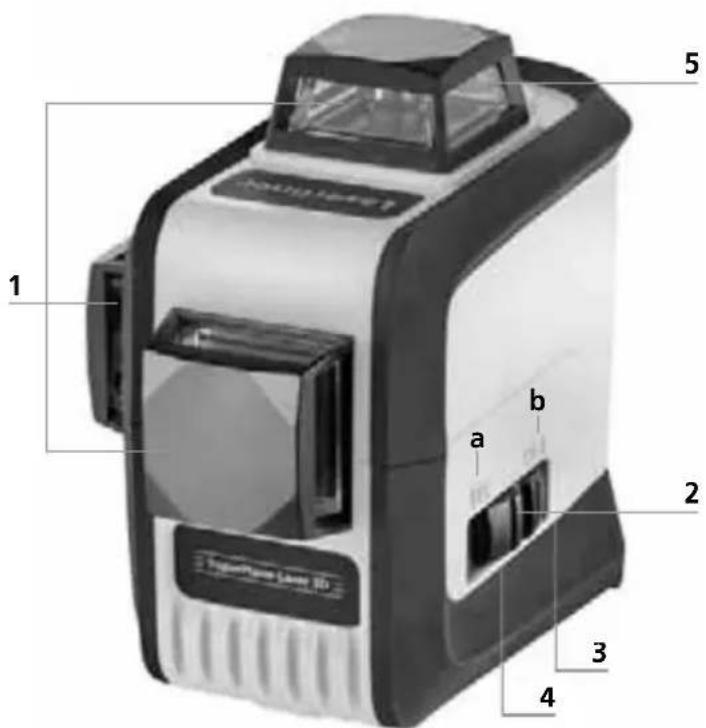

1 Laseruitlaat
2 Schuifschakelaar a ANN

b UIT / Neigingsmodus / Transportbeveiliging

3 Batterijvakje (onderzijde)
4 1/4"-schroefdraad (onderzijde)
5 Keuzetoets laserlijnen / Neigingsmodus aan

Schakel voor het transport altijd alle lasers uit,zet de pendel vast en de schuifschakelaar op 'OFF'!

Low bat.-indicator: als de batterijlading gering is, knipperen alle laserlijnen gedurende 3 seconden en schakelen cervolgensuit.

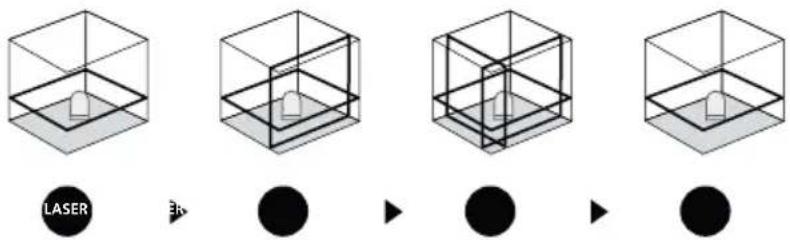

2Horizontal en vertical nivellenen

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) op 'ON'. De horizontale laserlijn verschijnt. Met behulp van de keuzetoets+knen de laserlijnen afzonderlijk worden geschakeld.

Voor de horizontale en verticale nivelling moet de transportbeveiliging gedeactiveerd zich. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3^ bevindt, knipperen de laserlijnen. Positioneer het apparaat zodenig dat het zich binnen het nivelleerbereik bevindt.

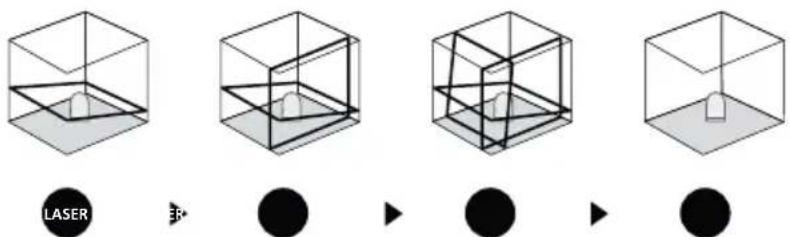

Neigingsmodus

Deactiveer de transportbeveiliging Niet, zet de schuifschakelaar (2) op 'OFF' en schakel de neigingsmodus in door toets 5 lang (3 seconden) in te drukken. Selecteer de laser met de keuzetoets (5). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen nicht meer automatisch uitgelijnd. Dit worden gesignaleerd door de knipperende laserlijnen.

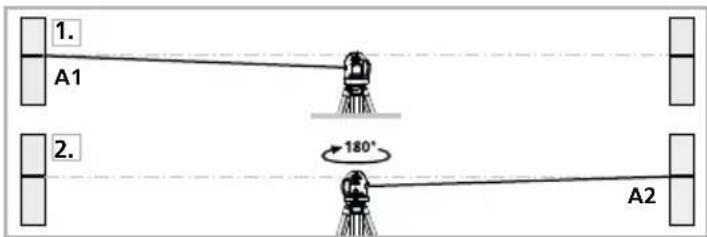

Kalibratiecontrole voorbereiden:

U kunt de kalibratie van de laser controeren. Plaats het toestel in het middenussen twee muren die minstens 5 meter van elkaar verwijderd zich. Schakel het apparaat in, desactiveer waarvoorde transportbeveiliging (laserkruis ingeschakeld). Voor een optimale controle een statief gebruiken.

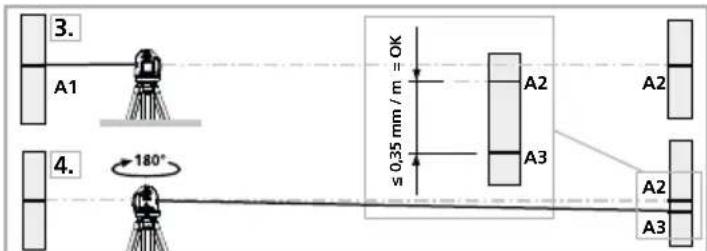

Kalibratie controeren:

1. Markeer punt A1 op de wand.

2. Draai het toestel 180^ om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

3. Plaats het toestel zo zich mogelijk gegen de wand ter hoogte van punt A1.

4. Draai het toestel verwolgens 180^ en markeeer punt A3. Het verschilussen A2 en A3要去 binnen de tolerantie van de nauwkeurigheid liggen.

Wanner het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,35mm / m , is een kalibratie nodig. Neem hiervoort contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lui:

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met onceveer 2,5 meter draad bevestigen, de draad要去 vrij hunnen pendelen, apparaat instellen in de verticale positie en wanner u de draad nadert, mag het verschil Niet meer+zijn dan ± 1,75mm .In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn:

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter maar rechts draaien en punt C markeren. Controller nu of of de waterpaslijn van punt C op gewijke hoogte ligt met punt B - met een tolerantie van max. ± 1,75 mm. Dezelfde controle kunt u tevens maar linksuitvoeren.

Controleerd u regelmatig de afstelling voor u de laser gebruikt, ook na transport en wanneer de laser langereijd is opgeborgen geweest.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuuren oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd nicht gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veränderingen voorbehouden. 18W10)
Zelfnivelleerbereik	± 3°
Nauwkeurigheid	± 0,35 mm / m
Werkbereik (afhankelijk van de hoeveelheidlicht) 15 m
Lasergolfengte	650 nm
Laserklasse 2 / < 1 mW
Stroomvoorziejing 4 x 1,5 V alkalibatterijen (type AA)	/ accu's
Gebruiksduur met 3 laserniveaus	ca. 6 h
met 2 laserniveaus	ca. 10 h
met 1 laserniveau	ca. 25 h
Werkomstandigheden	0...50°C, 80%rH, Niet-condenserend, Werkhoogte max. 4000 m
Opslagvoorwaarden -10°C...70°C, 80% rH, Niet-condenserend
Gewicht (incl. batterijen)	650 g
Afmetingen (B x H x D)	85 x 125 x 130 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=supplalas3pl
