BEDIENUNGSANLEITUNG SuperPlaneLaser 3D Laserliner

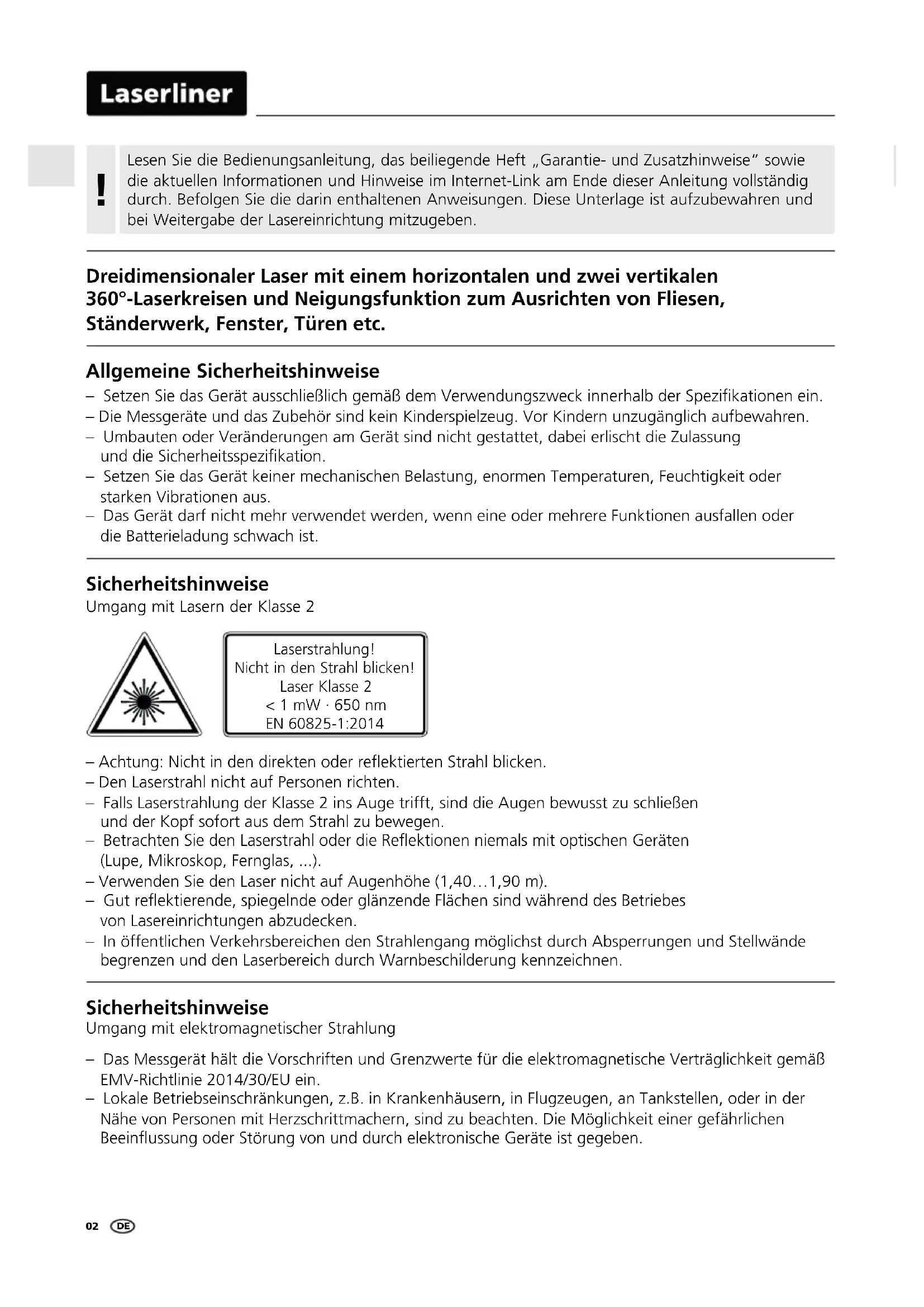

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen 360^ -Laserkreisen und Neigungsfunktion zum Ausrichten von Fliesen, Ständerwerk, Fenster, Turen etc.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgerate und das Zubehor sind kein Kinderspielzeug. Vor Kindern unzuganglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, damit erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!
Nicht in den Strahl blichen!
Laser Klasse 2
<1 mW·650 nm
EN 60825-1:2014

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40...1,90 m).
  Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebs von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschildierung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messerat hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in den Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungsdiogen erzeugen superhelle Laserlinien in Geräten mit PowerBright-Technologie. Diese bleiben sightbar auf langere Entfernungen, beiHELm Umgebungslicht und auf dunklen Oberflächen.

Anzahl und Anordnung der Laser

H = horizontalite Laser

V = vertikale Laser

S = Neigungsfungtion

1H360° 2V360° S

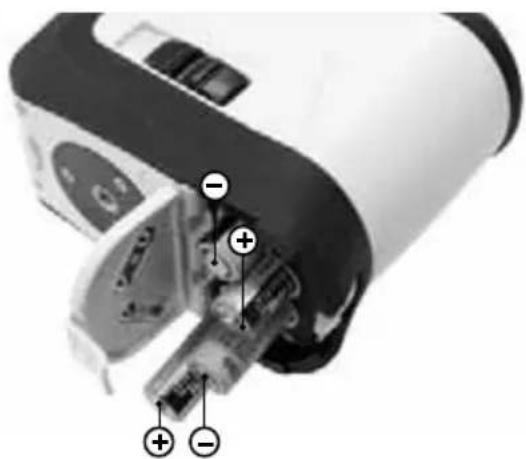

Einlagen der Batterien

Batteriefach (3) öffnen und Batterien gemäß den Installationssymbolen einlagen. Dabei auf korrekte Polarität achten.

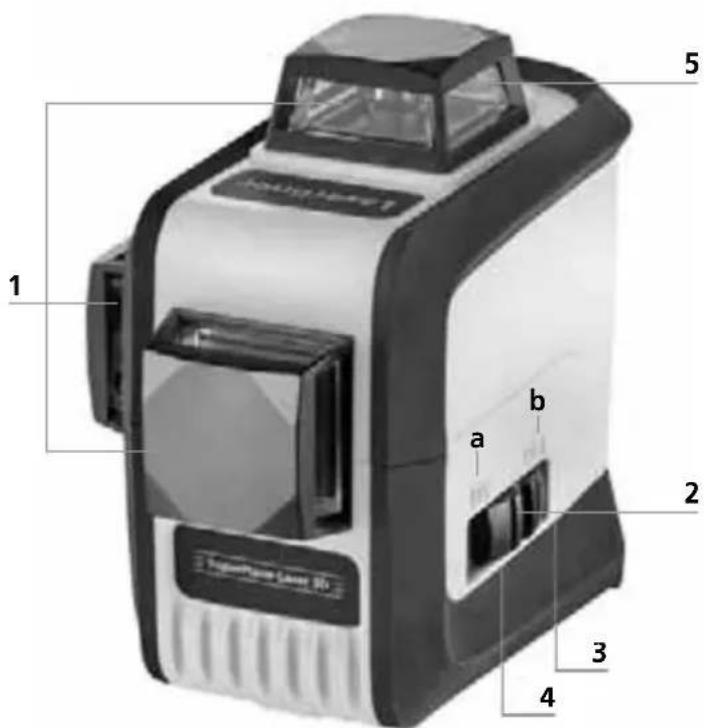

1 Laseraustrittsfenster
2 Schiebeschalter a AN b AUS/Neigungsmodus / Transportsicherung
3 Batteriefach (Unterseite)
4 1/4"-Stativgewinde (Unterseite)
5 Wahltaste Laserlinien / Neigungsmodus ein

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf "OFF" stellen!

Low Bat.-Anzeige: Bei geringer Batterieladung blinken alle Laserlinien fur 3 Sekunden und gehen dann aus.

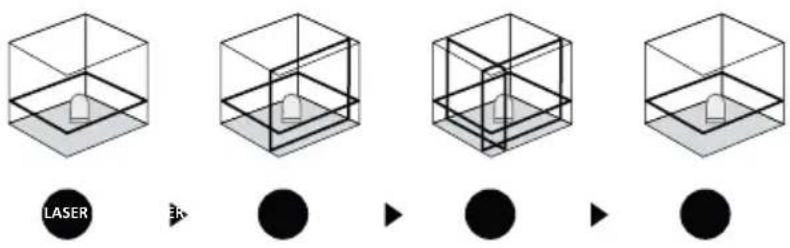

2Horizontal und vertical Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) auf "ON" stellen. Die horizontale Laserlinie erscheint. Mit der Wahltaste konnen die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelost sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3^ befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

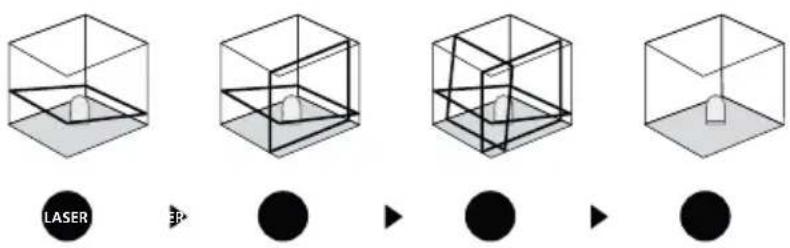

Neigungsmodus

Die Transportsicherung nicht lose, Schiebeschalter (2) auf "OFF" stellen und den Neigungsmodus durch langes Drücken (3 Sekunden) der Taste 5 einschalten. Die Laser mit der Wahltaste (5) auswahlen. jetzt konnen schiefe Ebenen bzw. Neigungen angelegt werden. In this Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

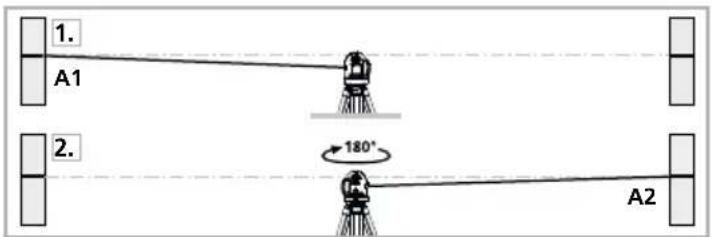

KalibrierungsüberprüfungVBorbereiten:

Sie konnen die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die Transportsicherung losen (Laserkreuz an). Zur optimalen Überprüfungitte ein Stativ verwenden.

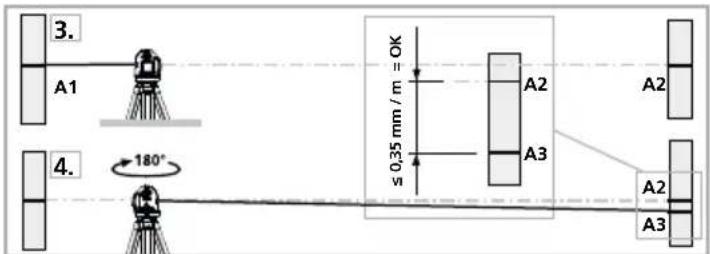

Kalibrierung überprüfen:

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180^ und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihr Frem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte damit frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht länger als ± 1,75 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 1,75 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

! Überprüfen Sie regelmäßige die Kalibrierung vor dem Gebrauch, nach Transporten und länger Lagerung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. 18W10)
Selbstnivellierbereich ± 3°
Genauigkeit ± 0,35 mm / m
Arbeitsbereich (von Raumhelligkeit abhängig) 15 m
Laserweitenlänge 650 nm
Laserklasse 2 / < 1 mW
Stromversorgung 4 x 1,5 V Alkalibatterien (Typ AA) / Akkus
Betriebsdauer mit 3 Laserebenenmit 2 Laserebenenmit 1 Laserebene	ca. 6 Std. ca. 10 Std. ca. 25 Std.
Arbeitsbedingungen	0...50°C, 80%rH, nicht kondenserend, Arbeitshöhe max. 4000 m
Lagerbedingungen -10...70°C, 80%rH, nicht kondenserend
Gewicht (inkl. Batterien) 650 g
Abmessung (B x H x T) 85 x 125 x 130 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfült alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=supplalas3pl
