BRUKSANVISNING SuperPlaneLaser 3D Laserliner

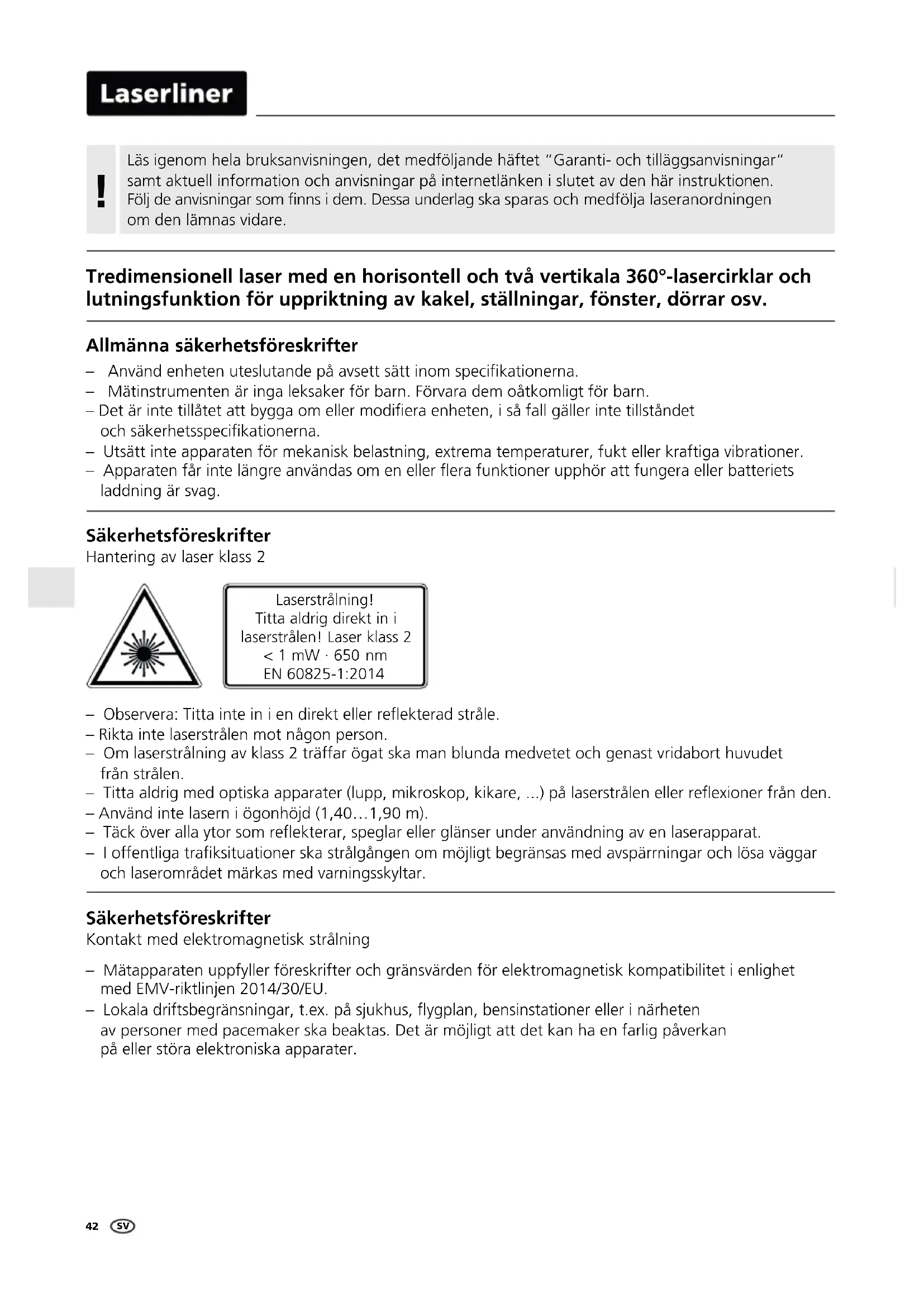

Läsigenom hela bruksanvisingen, det medfoljande haftet "Garanti- och tillaggsanvisinger"amt aktuell information och anvisningar pa internetlänken i slutet av den har instruktionen. Folj de anvisningar som finns i dem. Dessa underlag sca sparas och medfolja laseranordningen om den lamnas vidare.
Tredimensionell laser med en horisontell och två vertikala 360^ -lasercirklar och lutningsfunktion for uppriktning av kakel, ställningar, fönster, dorrar osv.
- Användenheten uteslutande på avsett satt inom specifikationerna.
- Mätinstrumenten ar inga leksaker for barn. Förvara dem öktkomligt for barn.
- Det ar inte tillatet att bygga om ell er modifiera eheten, i sa fall galler inte tillstandet och sakerhetsspecifikationerna.
- Utsatt inte apparaten for mekanisk belastning, extrema temperaturer, fuktller kraftiga vibrationer.
- Apparaten fär inte langre användas om en eller flera Funktioner upphör att fungera eller batteriets laddning ar svag.
Sakerhetsforeskrifter
-Observera:Titta inte in i en direkt ell reflekterad strale.
Riktainte laserstralenmotnagonperson.
- Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vridabort huvudet fran strålen.
- Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
- Använd inte lasern i ögonhöjd (1,40...1,90 m).
- Tack over alla ytor som reflekterar, speglar aller glänser under användning av en laserapparat.
- I offentliga trafiksituationer skalstralgangen om mojlgit begransas med avsparrningar och losa vaggar och laseromraret markas med varningssskyltar.
Sakerhetsforeskrifter
Kontakt med elektromagnetisk strälning
- Matapparaten uppyller foreskrifter och gransvarden for elektromagnetisk kompatilitet i enlighem med EMV-riktlinien 2014/30/EU.
- Lokala driftsbegransningar, t.ex. på sjukhus, flygplan, bensinstationer eller i narheten av personer med pacemaker ska beaktas. Det är möjlg att det kan ha en farlig paverkan på eller störa elektroniska apparater.
Speciellaproduktegenskaper
Automatisch uppriktning av apparaten genom ett magnetdämpat pendelsystem. Apparaten sats i grundinställning och riktar upp sig själv.
Transport-LOCK: Apparaten skyddas vid transport av ett pendellås.
Enheter med PowerBright-teknik har högeeffektiva dioder som projicerar Ijusstarka, tydliga laserlinjer. Laserlinjerna ar synliga även på langre avstand, i dagsljus och på mörka ytor.
Antal och placering av lasern
H = horisontell laserlinje
V = vertical laserlinje
S = lutningsfunktion
1H360° 2V360° S
Öppna batterifacet (3) och lagg i batterier enigt installationssymbolerna. Tänk på att vända batteriernas poler at rätt häll.

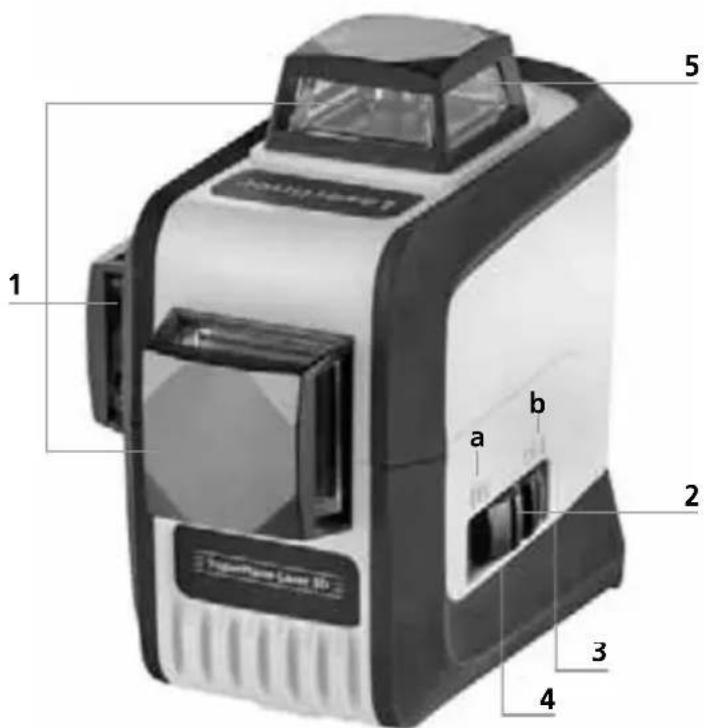

1 Laseröppning
2 Skjutströmbrytare a PÅ
b AV / Sluttningslage / Transportsakring
3 Batterifack (undersidan)
4 Stativganga 1/4" (undersidan)
5 Valknapp for laserlinjer / Lutningslauge pa
Fore transport maste alltid alla lasrar stangas av och pendeln parkeras,amt skjutstrombrytaren stallas pa "OFF"!
Lag batteriladdning-indikator: Vid lag batteriladdning blinkar alla laserlinjer i 3 sekunder och slocknar sedan.
2Horisontell och vertikal nivelling

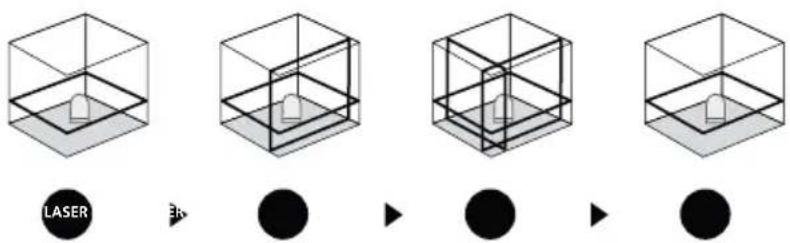

Frigör transportsakringen och ställ skjutströmbrytaren (2) på "ON". Den horisontella laserlinjen visas. Valj laserlinjer med hjälp av valknappen.
Vid horisontell och vertikal nivelling maste transportsakringen lossas. ar apparaten befinner sig utanfor det automatiska nivelleringsomraretp 3^ , blinkar laserlinjerna. Positionera encheten paett sadant satt, att den befinner sig inom nivelleringsomraret.
3 Sluttningslage

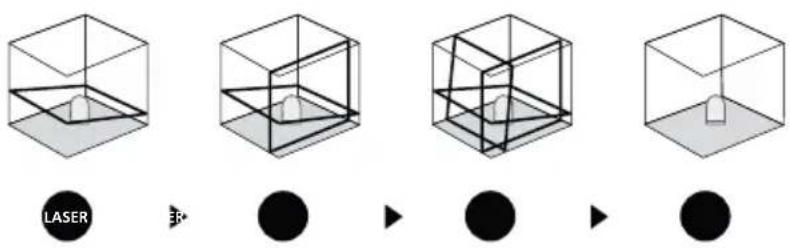

Lös inte ut transportsakringen, satt skjutbrytaren (2) på "OFF" och slå på lutningslåget genom att en lang stund (3 sekunder) trycka på knappen 5. Välj lasern med valknappen (5). Nu kan lutande plan respektive lutninger skapas. I det har laket riktas laserlinjerna inte länger in automatiskt. Det signaliseras genom att laserlinjerna blinkar.
Förbereda kalibreringskontroll:
Du kan kontrollera kalibreringen av lasern. Satt upp encheten mitt emellan två vaggar som ar minst fem meter frän varandra. Slå på encheten for att frigöra transportsakringen (laserkors pa). För optimal kontroll skall att stativ användas.
Kalibreringskontroll:

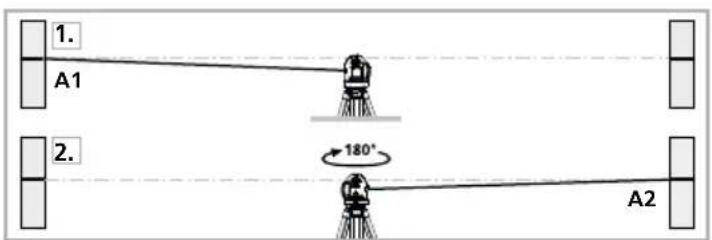

- Markera punkten A1 på väggen.
-
Vrid encheten 180^ och markera punkten A2. Mellan A1 och A2 har du nu en horisontell referens.
-

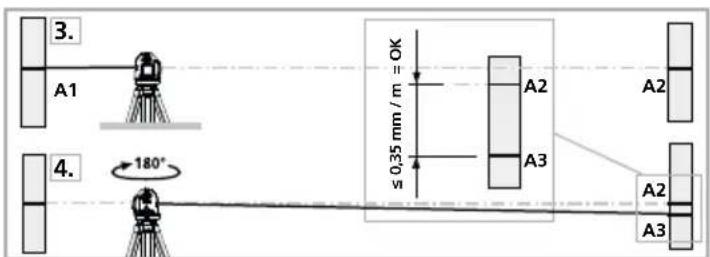

Ställ encheten sā nara väggen som möjlgit i Höjd med den markerade punkten A1.
- Vrid encheten 180^ och markera punkten A3. Differensen mellan A2 och A3 ar toleransen.
! Om A2 och A3 ligger mer än 0,35 mm / m frän varandra behöver,enheten justeras. Kontakta er Återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.
Kontroll av den lodrata linjen:
Ställ upp encheten cirka fem meter från en vagg. Fäst att lod på vagggen med ett 2,5 meter langt snöre sö att lodet kan pendla fritt. Slå på encheten och rikta den lodrata lasern mot lodsnöret. Noggrannheten ligger inom toleransen nar avvikelsen mellan laserlinjen och lodsnöret inte ar större an ± 1,75 mm.
Kontroll av den horisontella linjen:
Ställ upp encheten cirka fem meter från en vagg och slå på laserkorset.
Markera punkt B på vöggen. Sväng laserkorset cirka 2,5 meter Åt höger och markera punkt C. Kontrollera om den vagrata linjen från punkt C ligger inom ± 1,75 mm i höjdled jämfort med punkt B. Upprepa proceduren vid svängning Åt vänster.
! Justeringen bör kontrolleras regelbundet, sösom före användning samt after transport och langre forvaring.
Anvisningar for underhäll och skötsel
Rengör alla componenter med en lätt fuktad trasa och undvik användning av puts-, skur- och Lossningsmedel. Ta ur batterierna före langre forvaring. Förvara apparaten på en ren och torr plats.
| Tekniska data (Tekniskaändringar förbålls.18W10) | |
| Självnivelleringsområde | ± 3° |
| Noggrannhet | ± 0,35 mm / m |
| Arbetsområde (i förhäusernde till hur ljust det är i rummet) 15 m | |
| Laservåglängd | 650 nm |
| Laserklass 2 / < 1 mW | |
| Strömförsörjning | 4 x 1,5 V alkalibatterier (typ AA) / uppladdningsbara batterier |
| Användningstid med 3 laserplan | cirka 6 tim |
| med 2 laserplan | cirka 10 tim |
| med 1 laserplan | cirka 25 tim |
| Arbetsbetingelser | 0...50°C, 80%rH, iche-kondenserande, arbetshöjd max 4000 m |
| Förvaringsbetingelser | -10°C...70°C, 80% rH, iche-kondenserande |
| Vikt (inklusive batterier) 650 g | |
| Mätt (B x H x D) 85 x 125 x 130 mm | |
EU-bestämmlser och kassering
Apparaten uppyller alla niedvändiga normer für fri handel av varor inom EU. Den harprodukten ar en elektrisk apparat och den maste sopsorteras enigt det europeiska direktivet for uttjänta el- och elektronikapparater.
Ytterligare sakerhets- och extra anvisningar på:
http://laserliner.com/info?an=supplalas3pl
Laserliner
！
Spesielle Produktegenskaper
Kontroll av kalibreringen:
Kontroll av den vertikale linjen:
Still opp instrumentet i ca. 5 m avstand fra en vegg. Fest et lodd med en 2,5 m lang snor pa veggen, loddet bør kinne pendle fritt. Sla pa instrumentet og rett inn den vertikale laseren mot loddesnoren. Noyaktigheten ligger innenfor toleransen nár aviket mellom laserlinjen og loddesnoren ikke er større enn ± 1,75 mm.
