Termék típusa	3D lézerszint
Márka	Laserliner
Modell	SuperPlaneLaser 3D
Méretek (H x Ma x Mé)	85 x 125 x 130 mm
Súly (elemekkel együtt)	650 g
Tápellátás	4 db AA 1,5 V alkáli elem vagy akkumulátor
Üzemidő	Körülbelül 6 óra (3 sík), 10 óra (2 sík), 25 óra (1 sík)
Pontosság	±0,35 mm/m
Automatikus szintezési tartomány	±3°
Munkatávolság	15 m (a környezeti fényerőtől függően)
Lézer hullámhossz	650 nm
Lézerosztály	2 (< 1 mW) – EN 60825-1:2014
Fő funkciók	360° vízszintes vonal, két 360° függőleges vonal, döntési mód, ingarendszer szállítási zárral, PowerBright technológia
Karbantartás és tisztítás	Tisztítsa enyhén nedves ruhával, kerülje az oldószereket és súrolószereket. Hosszabb tárolás esetén vegye ki az elemeket. Száraz és tiszta helyen tárolja.
Biztonság	2. osztályú lézer – ne nézzen a sugárba, ne irányítsa a szemek felé, használja a szemmagasság alatt (1,40–1,90 m).
Megfelelőség	EMC irányelv 2014/30/EU, WEEE irányelv
Munkakörülmények	0°C – 50°C, 80% relatív páratartalom, max. 4000 m tengerszint feletti magasság
Tárolási körülmények	-10°C – 70°C, 80% relatív páratartalom

Gyakran ismételt kérdések - SuperPlaneLaser 3D Laserliner

Hogyan kapcsoljuk be a készüléket?

Tolja el a csúszókapcsolót (2) ON (BE) állásba. Győződjön meg arról, hogy a szállítási zár ki van oldva az automatikus szintezéshez.

Mit jelent a lézervonalak villogása?

Ha minden vonal 3 másodpercig villog, majd kikapcsol, az az elemek alacsony töltöttségi szintjét jelzi. Ha folyamatosan villognak, a készülék a ±3°-os automatikus szintezési tartományon kívül van.

Hogyan használjuk a döntési módot?

Állítsa a kapcsolót OFF (KI) állásba anélkül, hogy kioldaná a szállítási zárat, majd tartsa lenyomva (3 másodperc) a kiválasztó gombot (5). A lézervonalak villognak, jelezve, hogy az automatikus szintezés ki van kapcsolva.

Hogyan kalibráljuk a készüléket?

Helyezze a készüléket két legalább 5 m távolságra lévő fal középpontjába. Jelölje meg az A1, A2, A3 pontokat az útmutatóban leírtak szerint. Ha az A2 és A3 közötti eltérés meghaladja a 0,35 mm/m-t, vegye fel a kapcsolatot az ügyfélszolgálattal. Ellenőrizze a függőleges és vízszintes vonalakat is egy függőón segítségével.

Mi a készülék pontossága?

A pontosság ±0,35 mm/m a ±3°-os automatikus szintezési tartományban.

Hogyan cseréljük az elemeket?

Nyissa ki az alsó részen található elemtartó rekeszt (3). Helyezzen be 4 db AA 1,5 V alkáli elemet vagy akkumulátort, ügyelve a polaritásra.

Mi az elemek üzemideje?

Az üzemidő az aktív lézerek számától függően változik: körülbelül 6 óra 3 síkkal, 10 óra 2 síkkal, és 25 óra 1 síkkal.

Hogyan tisztítsuk a készüléket?

Használjon enyhén nedves ruhát az alkatrészek tisztításához. Kerülje a tisztítószereket, oldószereket és súrolószereket. Hosszabb tárolás előtt vegye ki az elemeket.

Mi a teendő, ha a készülék nem kapcsol be?

Ellenőrizze az elemek állapotát és behelyezését. Győződjön meg arról, hogy a csúszókapcsoló ON (BE) állásban van. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Ez a készülék alkalmas külső használatra?

Igen, de a 15 m-es munkatávolság a környezeti fényerőtől függ. Kerülje a túlzott nedvességnek való kitettséget. Tartsa be a munkakörülményeket: 0°C – 50°C és 80% relatív páratartalom, páralecsapódás nélkül.

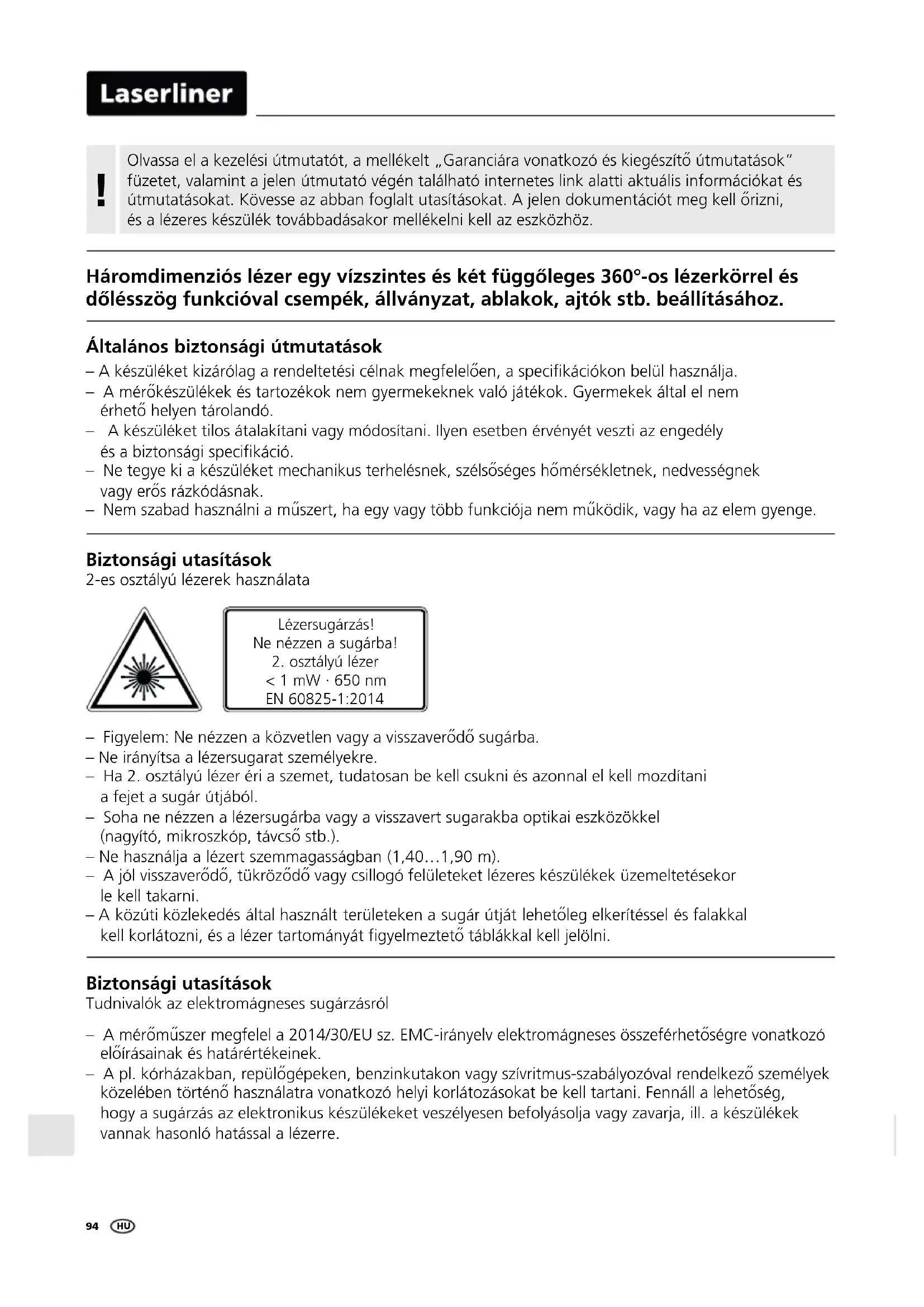

HASZNÁLATI ÚTMUTATÓ SuperPlaneLaser 3D Laserliner

Olvassa el a kezelési utmutató, a mellekelt „Garanciára vonatkozo és kiegészítő utmutatasok“ füzetet, valamint a jelen utmutató végén találhato internetes link alatti akúalis informaciókat és utmutatasokat. Kövesse az abban foglaltutasításokat. A jelen dokumentációt meg kell orizni, és a lézeres keszülék továbbadásakor melleknelí kell az eszközhöz.

Háromdimenziós lézer egy víszintes és két fuggóleges 360^ -os lézerkörel és dólésszög funkcióval csempék, állványzat, ablakok, ajtok stb. beallitásához.

Általános biztonsági utmutatasok

• A keszüléket kizárólag a rendeltetési célnak megfeleloen, a specifikácikon belül használja.
• A mérőkeszülékek és tartozékok nem gyermekeknek való jatékok. Gyermekek által el nem érhétő helyen párolandó.
• A keszüléket tilos átalakítani vagy modosítani. Ilyen esetben érvényét veszti az engedély és aBiztonsági specifikácio.
• Ne tegye ki a keszüléket mechanikus terhelésnek, szelso séges homérskletnek, nedvességnek vagy erós rázkódásnek.
• Nem szabad hasznánlí a muszert, ha egy vagy tobb funkciója nem mukodik, vagy ha az elem gyenge.

Biztonságiutasítások

2-es osztalyu lézerek hasznalata

Lezersugarzs!

Ne nezzen a sugarba!

1. osztályú lézer

< 1 mW·650 nm

EN 60825-1:2014

• Figyelem: Ne nézzen a kozvetlen vagy a visszaveródó sugárba.
• Ne irányítsa a lézersugarat személyekre.
• Ha 2. osztályú lézer éri a szemet, tudatosan be kell csukni és azonnal el kell mozdítani a fejet a sugár utjából.
• Soha ne nézzen a lézersugárba vagy a vissavert sugarakba optikai eszkökkel (nagyító, mikroszkóp, távcso stb.).
• Ne használja a lézert szemmagasságban (1,40...1,90 m).
• A jól visszaveródo, tukrozódo vagy csillogó felületeket lézeres keszülékek üzemeltetesekor le kell takarni.
• A kozuti kozlekedés által használt területeken a sugár utját lehetőleg elkerítésel és falakkal kell korlatózni, és a lézer tartományat figyelmezteto tablákal kell jerölni.

Biztonságiutasítások

Tudnivalok az elektromagnes sugarzásról

• A merőműszer megfelel a 2014/30/EU sz. EMC-irányel elektromágneses összeférhetőségre vonatkozó előirásainak és határénteinek.
• A pl. kórházakban, repulögeken, benzinkutakon vagy szivritmus-szabályozóval rendelkezo személyek közelében történő használatra vonatkozo helyi korlátozásokat be kell tartani. Fennáll a lehetóseg, hogy a sugárzs az elektronikus keszülékek veszelyesen befolyasolja vagy zavarja, ill. a készülékek vannak hasonlo hatással a lézerre.

Különleges terméktulajdonságok

A keszülék automatikus beallitásaról egy magneses csillapitásu ingarendszer gondoskodik.
A keszüléket alaphelyzetbe kell helyezni, és onalloan beallitja sajat magat.

Szallitasi BIZTOSITO: A keszuleket szallitas kobben ingaresz vedi.

Specialis, nagy teljesitményu diódk rendkivül nagy fényerej' lezersugarakat generalnak PowerBright technologiával. A sugarak hosszabb távolságban, erós környezeti fenynél és sötét felületeken is lathatóak maradnak.

A lézerek száma és elrendezese

H = vízsintes lézer

Nyissa fel az elemtarto rekesz fedelet (3), es helyezze be az elementet a telepitési jelolések szerint. Ennek soran ügyeljen a helyes polaritása.

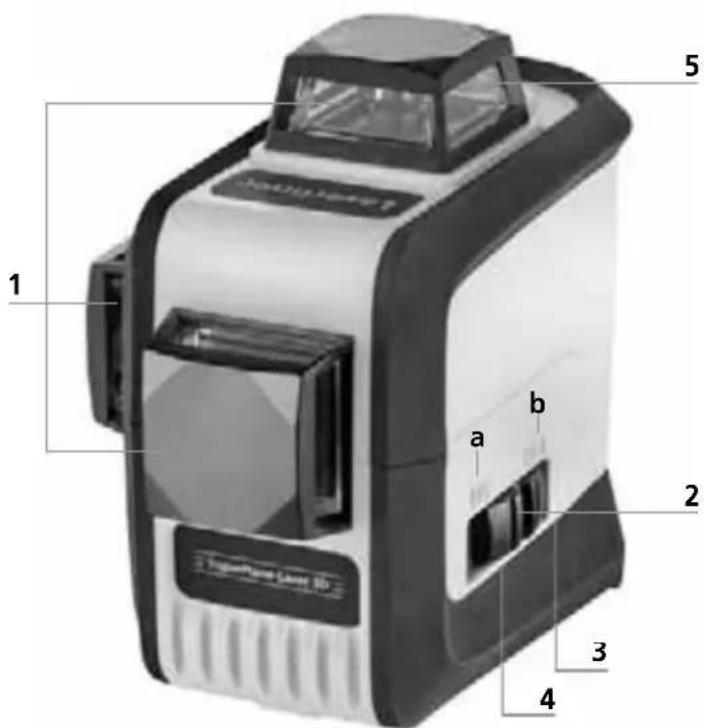

1 A lézer kilép' ablaka
2 Tolokapcsoló

a BE

b KI / Dontott uzemmod / SzallitasiBiztosito

3 Elemtartó rekesz (az aljan)
4 1/4"-os állványmenet (az aljan)
5 Valaszto gomb, lezervonalak / Dolesszog fungció

Szallitashoz kapcsoljon ki mindig
minden lezert, rögzítse az ingat,
és a tolókapcsolót allitsa „OFF"
helyzetbe.

Alacsony akkufeszültseg kijelzés:
Az akku alacsony toltottsegi szintje eseten minded lezervonal 3 masodpercig villog, majd kialszik.

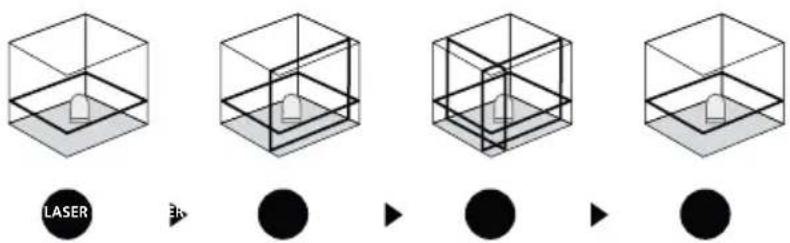

Vizszintes es fuggoleges szintezes

Oldja ki a szallitasiBiztositot, es allitsa a tolokapcsolot (2) "ON" helyzetbe. Megjelenik a vizszintes lezervonal. A valaszto gombbal egyenkent kapcsolhatok a lezervonalak.

A vizszintes es a fuggoleges szintezeshez ki kell oldani a szallitasiBiztositot. Amint a keszulek az automatikus 3^ -os szintezesi tartomanyon kivul van, vilognak a lezervonalak. Allitsa be a keszuleket ugy, hogy az a szintezesi tartomanyon belul legyen.

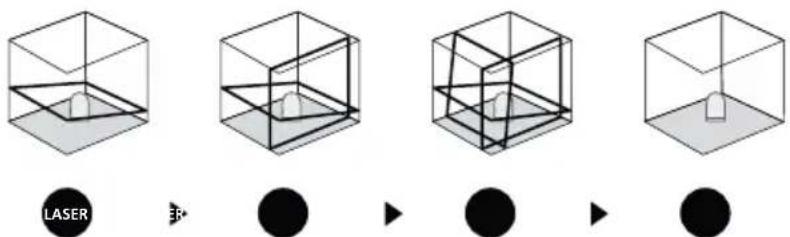

Dontott uzemmod

Ne oldja ki a szallitasiBiztositot, alltsa tolokapcsolot (2) "OFF" helyzetbe es kapcsolja be a dolesszog funkciot az 5- os gombot hossan (3 masodperc) lenyomva. Valassza ki a lezereket az valasztogombbal (5). Ekkor ferde sikok, ill. lejtesszogek hozhatok letre. Ebben az uzemmodban a lezervonalak beallitasa nem tortenik meg automatikusan. Ezt a lezervonalak villogasa jelzi.

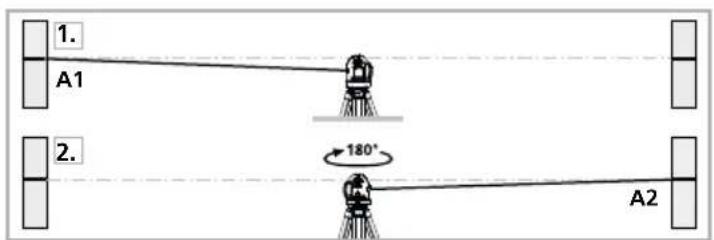

A kalibrálás Ellenőrzésének elokészítese:

A lézer kalibrálása Ellenőrizhető. Állitsa fel a készüléket 2, egymástól legalább 5 m ravolságra levo fal közöttt kózépen. Kapcsolja be a készüléket, ehez oldja ki a szallitási biztosító (lézerkereszt be). Az optimalis Ellenőrzéshez lehetőleg hasznaljon állványt.

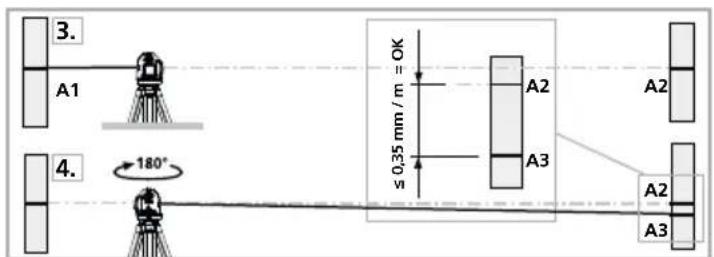

A kalibrálás Ellenőrsezé:

1. Jelölje be az A1 pontot a falon.

2. Forgassa el a keszüléket 180^ -kal, és jalje be az A2 pontot. Az A1 es az A2 pont kozott ekkor vizszintes referencia van.

3. Allitsa a keszuleket az A1 pont magassagaban oyan kozel a falhoz, amennyireCsak lehet.

4. Forsassa el a keszüléket 180^ -kal, és jaljbe az A3 pontot. Az A2 es az A3 pont kozotti kulönbség a tures.

Ha az A2 és az A3 egymástól mert ravolsága meghaladja a 0,35 mm / m értéket, akkor beálítás szükségés. Vegye fel a kapcsolatot szakkereskedójével, vagy forduljon az UMAREX-LASERLINER szervizrészlegéhz.

A fuggoleges vonal ellenorzese:

Állitsa fel a keszüléket kb. 5 m-re egy faltól. Erositzen egy fuggónt 2,5 m hosszú zsinórral a falra; a fuggónnak szabadon kei tudnia lengeni. Kapcsolja be a keszüléket, és allitsa rá a fuggoleges lézert a fuggóón zsinórá. A pontosság akkor van a türésen belül, ha a lézervonal és a fuggóón zsinórá közötti elterés nem nagyobb ± 1,75 mm-nél.

A vizszintes vonal ellenőrzése:

Állitsa fel a keszüléket kb. 5 m-re egy faltól, és kapcsolja be a lézerkereszett. Jelöljön be egy B pontot a falon. Forditsa el a lézerkereszett kb. 2,5 m-rel jobbra, és jelölje be a C pontot. Ellenőrizze, hogy a C pont vizszintes vona la ± 1,75 mm türéssel azonos magasságban van-e a B ponttal. Ismetelje meg a muveletet a keszülék balra对不起.

Rendszeresen ellenorizzee a kalibralast hasznalat elott, szallitas es huzamos taroLAs utan.

Karbantartási és apolási utmutató

Tisztfistson meg minded komponentist enyhén nedves kendlóvel, és kerülje a tisztfió-, suroló- és oldószerek hasznalatát. Hosszabb tárolás elott távolítsa el az element/elemeket. A készüléket tiszta, száraz helyen párolja.

Mūszaki adatok (A mūszaki MODOSITÁSK JOGA fenntartva. 18W10)
Önszintezési tartomány ± 3°
Pontosság ± 0,35 mm / m
Mūködési tartomány (a helyiség világosságától fuggően)A15 m
Lézer hullámhossz 650 nm
Lézer osztály 2 / < 1 mW
Áramellátás	4 x 1,5 V alkálielem (típusú AA) / akkumulátorok
Üzemelési idő 3 lézersíkkal	kb. 6 Óra
2 lézersíkkal	kb. 10 Óra
1 lézersíkkal	kb. 25 Óra
Mūködési feltételek	0...50°C, 80%rH, nem kondenzálódó, munkavégészsi magasság max. 4000 m
Tárolási feltételek -10°C...70°C, 80%rH, nem kondenzálódó
Tömeg (elemekkel együtt) 650 g
Mérétek (Sz x Ma x Mé) 85 x 125 x 130 mm

EU-rendeletek és artilmatlanítás

A keszülék megfelel az EU-n belüli szabad forgalmazásra vonatkoźó\ minden szükséges szabványnek.

Ez a termek egy elektramos keszülék és az elektramos és elektronikus berendezesek hulladékairól szólo europai irányelv szerint szelektiven kell gyüjteni és ártalmatanfani.

TovábbiBiztonságiéskiegészítóutmutatások:

http://laserliner.com/info?an=supplalas3pl
