KÄYTTÖOHJE SuperPlaneLaser 3D Laserliner

Avaa paristokotelon kansi (3) ja aseta paristot merkintoen mukaisesti paikoilleen.

Tarkista, etta navat asettuvat oikein.

Lue käytöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käytöohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä namä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käytäjälle.

Kolmiulotteinen laser, yksi vaakasuora ja kaksi pystysuoraa 360^ laserviivaa sekä kallistustoiminto, laatoitusten, ristikkorakenteiden, ikkunoiden, ovien jne. asentamiseen.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivat ole tarkoitettu lasten leikkeihin. Sailytne poissa lasten ulottuvilta.
  Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyja. Täloin raukevat laitteen hyväksyntä- ja käytöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa kayttä,Jos yksi tai useampi toiminto ei toimi taiJos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käytto

Lasersateilya!
Alå katso sæteeseen!
Laser luokka 2
<1 mW·650 nm
EN 60825-1:2014

• Huomaa: Älä katso lasersäteeseen, älä myöskän heijastetttuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisia.
• Jos 2-laserluokan lasersäde osuu silmaän, sulje ja pidä silmäsi kiinni ja kännä paasi heti pois lasersäteestä.
• Alä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukokitki).
• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
• Peita heijastavat ja kiiltavat sekä peilipinnat, kun käytät laserlaitetta.
  Yleisellä kulkuvaylallä tyoskennellessäri rajaa lasersäde suluilla ja seinakkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sähkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
• Huomaa kayttorajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia kayttavien henkiloiden laheisyydessa. Sateilyla voi olla vaarallisia vaikutuksia sahkosissa laitteissa tai se voi aiheuttaa nihin hairioita.

Erityisi tuoteominaisuksia

Laitteen automaattitasaus magneettisesti vaimennetulla heirurijarjestelmallä. Laite asetetaan perusatentoon ja tasaus tapahtuu automaattisesti.

Transport LOCK (Kuljetuslukitus): Heilurijärjestelmässa on kuljetuksen ajaksi kytkettävä lukitus.

Erityisillā tehodiodeilla saadaan todella kirkkaat laserviivat laitteen PowerBright-tekniikalla. Laserviivat erottuvat pitkälakin etäisyydeltä, kirkkaassa valossa ja tummila pinnoilta.

Laserien määrä ja järjestys

H = vaakalaserviiva

V = pystylaserviiva

S = kallistustoiminto

1H360° 2V360° S

Paristojen asennus

Avaa paristokotelon kansi (3) ja aseta paristot merkintoen mukaisesti paikoilleen. Tarkista, etta navat asettuvat oikein.

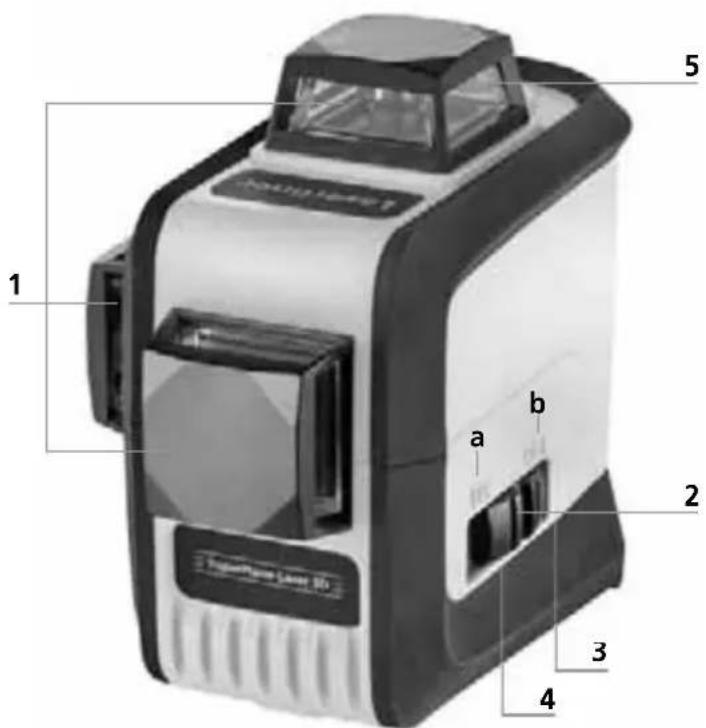

1 Laserviivan lahtoikkunat
2 Liukukytkin
a ON
b OFF / Kallistusasetus / Kuljetusvarmistus
3 Paristolokero (pohjassa)
4 Jalustan kierre 1 / 4'' (pohjassa)
5 Laserlinjojen valintapainike / Kallistustila päälä

Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirä liukukytkin asentoon OFF!

Low Bat. -näytto: Kun paristo on tyhjenemässä, kaikki laserviivat vilkkuvat 3 sekuntia ja sammuvat sen jälkeen.

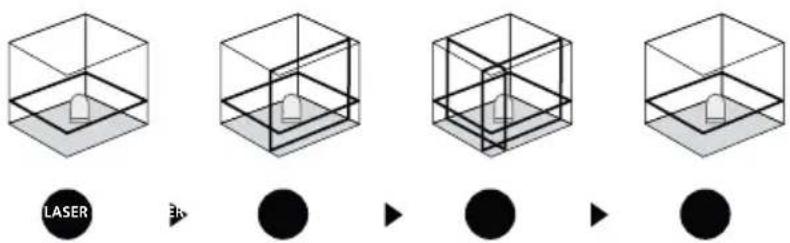

2/aaka- ja pystysuntaan tasaaminen

Avaa kuljetusvarmistus. Siirra liukukytkin (2) asentoon ON. Vaakasuora laserviiva nakyy. Yksittäiset laserviivat voi valita valintapainikkeella.

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Kun laitteen kallistus on automaattisen 3^ itsetasausalueen ulkopuolella, laserviivat vilkkuvat. Sijoita laite tasaiselle alustalle niin, etta laite on tasausalueella

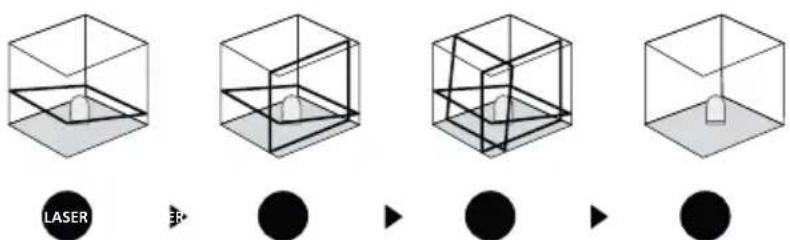

3 Kallistusasetus

Alä avaa kuljetusvarmistusta. Siirä liukukytkin (2) asentoon OFF ja kytke callistustoiminto paälle painamalla pitkään (3 s) nappäintä 5. Valitse laserviiva valintanappäimellä (5). Nyt voi mitata kaltevia pintoja ja kallistuksia. Tassā tilassa laserlinjat eivät enaà tasaudu automaattisesti. Tämä osoitetaan vilkkuvalla laserviivalla.

Kalibrointitarkistuksen valmistelutoimet:

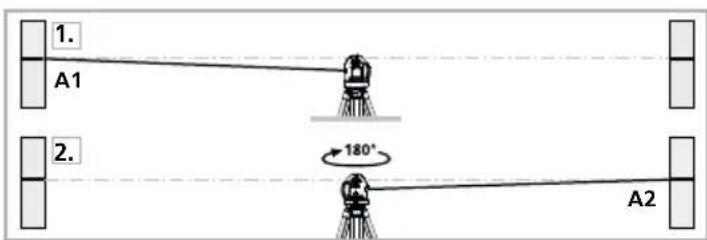

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyddlä olevanASNAN VÄIIIN Keskikohdalle. Kaynnista laite, avaa kuljetusvarmistus (Laserristi pällä). Optimaalinen tarkistustulos edellyttä kolmijalan käyttoä.

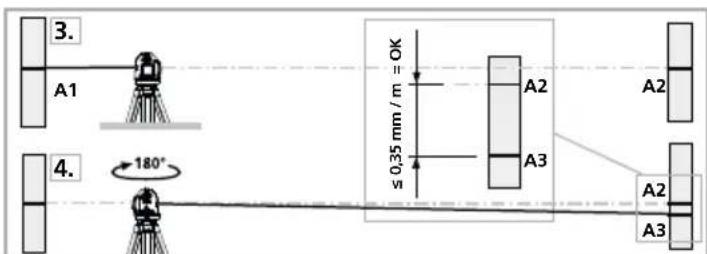

Kalibroinnin tarkistus:

1. Merkitse piste A1 seinään.

2. Kaannlaite 180^ ja merkitse piste A2. Pisteiden A1 ja A2 valille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lahelle seinaa, suuntaa laite.

4. Kännä laitetta 180^ ja merkitse piste A3. Pisteiden A2 ja A3 valinen erotus toleranssi.

! Jos A2 ja A3 ovat toisistaan etaammalla kuin 0,35 mm / m, on saatö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREXLASERLINER huolto-osastoon.

Pystyviivan tarkistus:

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, etta luoti pääsee vapaasti heilumaan. Käynistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleransssin rajoissa, kun laserviivan ja luotilangan valinen poikkeama on enintaän ± 1,75 mm.

Vaakaviivan tarkistus:

Aseta laite n. 5 m:n etäisyddelle seinästä ja kytke laserristi. Merkitse piste B seinaan. Kännä laserristä n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C låhtevä vaakaviiva ± 1,75 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle käntämälla.

Tarkista saatö saannollisesti ennen käyttoa sekä kuljetuksen ja pitkän sailytyksen jäldeen.

Ohjeet huoItoa ja hoitoa varten

Puhdista kaikki osat nihkeallä kankaalla. Älä kaytä pesu- tai hankausaineita alakä liuottimia. Ota paristo(t) pois laitteesta pitkän sailytyksen ajaksi. Sailytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia.18W10)
Automaattitasausalue	± 3°
Tarkkuus	± 0,35 mm / m
Työvalue (valo-olosuheista riippuen) 15 m
Lasersäteen aallonpituus	650 nm
Laser luokka 2 / < 1 mW
Paristojen käytöikä 4 x 1,5 V alkaliparistoa (typpi AA) / ladattavat paristot
Paristojen käytöikä 3 laservivatasoa	n. 6 h
2 laservivatasoa	n. 10 h
1 laservivataso	n. 25 h
Käytömpäristö	0...50°C, 80%rH, ei kondensoituva, korkeus merenpinnasta maks. 4000 m
Varastointiolasuhteet	-10°C...70°C, 80% rH, ei kondensoituva
Paino (sis. paristot)	650 g
Mitat (L x K x S)	85 x 125 x 130 mm

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisälla tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=supplalas3pl
