MANUAL DE UTILIZADOR SuperPlaneLaser 3D Laserliner

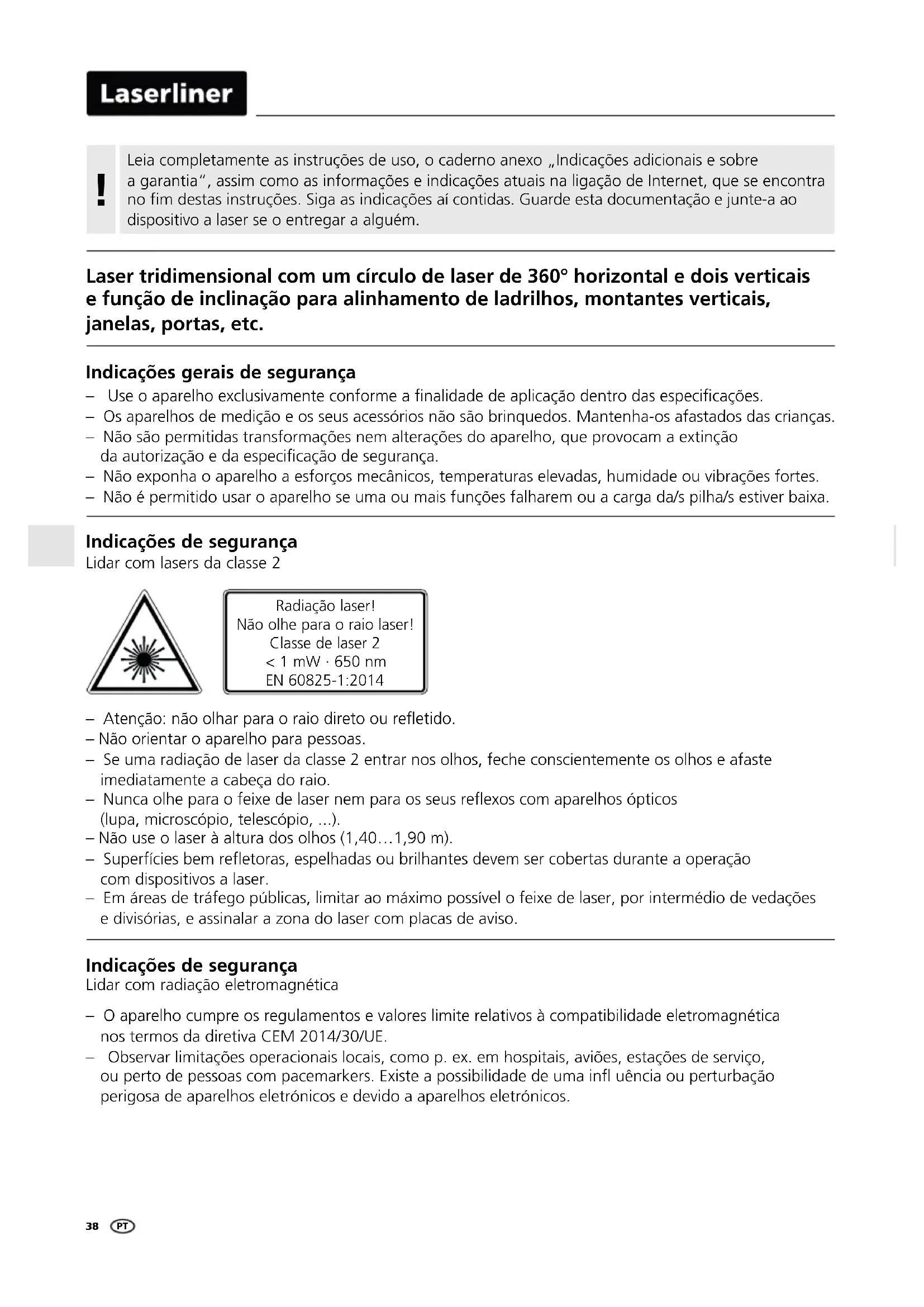

Leia completeness as instruções de uso, o caderno anexo „Indicações adiconais e sobre a garantia“, assim como as informações e指示os atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as指示ções à contidas. Guarde esta documentação e junte-a ao dispositivo a laser se oentarra a algoém.

Laser tridimensional com um circulo de laser de 360^ horizontal einous verticaisefuncao de inclinaao para alinhamento de ladrilhos, montantes verticais, janelas, portas, etc.

Indicações geralis de segurarça

• Use o aparelho exclusivamente conforme a finalidade de aplicacao dentro das espécificações.
• Os apareiros de medicacao e os seuas acessórios não são brinquedos. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparecido, que provocam a extinção da autorização e da(specficacao) de segurança.
• Não exponha o aparecido a esforços mecânicos, temperativas elevadas, humidade ou vibraçõesfortes.
• Não é permitido usar o aparecido se uma ou mais funções falharem ou ação da/s pilha/s estiver baixa.

Indicações de segurança

Lidar com lasers da classe 2

Radiação laser!
Não olhe para o raio laser!
Classe de laser 2
<1 mW·650 nm
EN 60825-1:2014

• Atença: não olhar para o raio direto ou refletido.
• Não orientar o aparecido para pessoas.
• Se uma radiação de laser da classe 2 entra nos olhos, feche consciencemente os olhos e afaste imeditamente a性和 do rai.
• Nunca olhe para o feixe de laser nem para os seu res flexos com aparelhos opticos (lupa, microscópio, telescópio, ...).
• Não use o laser à alta dos olhos (1,40...1,90 m).
  Superficies bem refletoras, espelhadas ou brillantes devem ser cobertas durante a operacao com dispositivos a laser.
• Em和地区 de trajeo publicas, limitar ao maximo possivel o feixe de laser, por intermedio de vedacoes e divisórias, e assinar a zona do laser complaces de aviso.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valore limite relativos à compatibilité eletromagnétique nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operações locais, como p. ex. em hospitais, avôes, estações de service, ou perto de pessoas com pacemarkers. Existe a possíbidade de uma influência ou perturbação perigosa de apareiros eletrónicos e devido a aparhos eletrónicos.

Characteristicas particularesdo produto

Nivelação automatica do aparelho atraves de umsystema pendular com proteção magnética. O aparelho é colocado na posicao bárica e alinha-se automaticamente.

Bloqueador de transporte LOCK: o aparecido é protegado com uma travagem do pendulo para o transporte.

Os diodos especials altamente eficientes criam linhas de laser super claras em apareiros com Tecnologia PowerBright. Estes ficam visíveis a distancias mais longas, com iluminação ambiente clara e em superficies escuras.

Quantidade e disposicao dos lasers

H = linha de laser horizontal

V = linha de laser vertical

S = funcao de inclinação

1H360° 2V360° S

Onsercao das pilhas

Abrir o compartmento (3) e colocar as pilhas conforme os sintolos indicados.

Prestar atençao a polaridade correta.

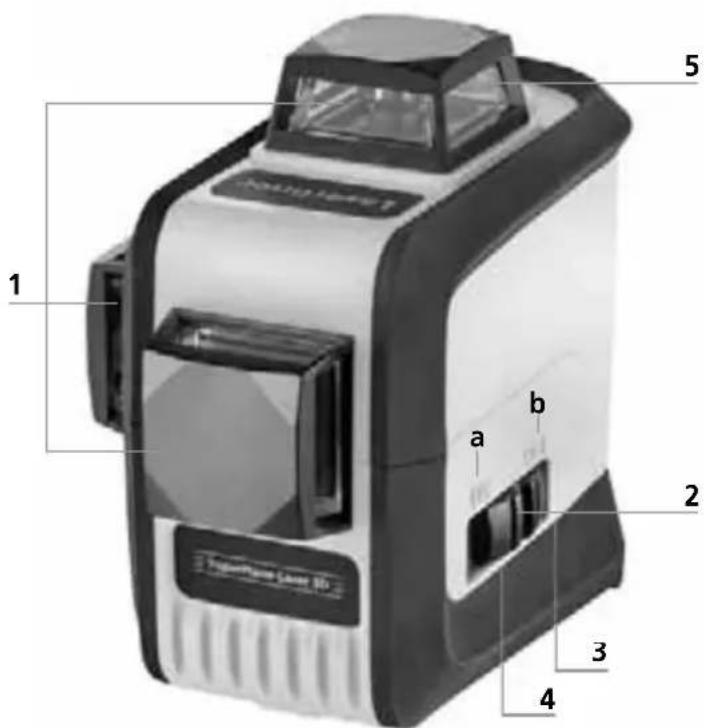

1 Janela de saía de laser
2 Interruptor de corredica a LIGAR

b DESLIGAR / Modelo de inclinação / Bloqueador de transporte

3 Compartimento de pilhas (lado inferior)
4 Rosca para tripé 1/4" (lado inferior)
5 Tecla de selecao de linhas de laser / Modo de inclinacao ativo

Para o transporte, desligue sempre todos os lasers, trave o pendulo e coloque o interruptor de correduça em "OFF"!

Indicator de pilha com pouca carga se a cargo dailha estiver baixa, todas as linhas de laser piscam dura 3 segundos e desligam-se a seguir.

2Nivelação horizontal e vertical

Solte o bloqueador de transporte, coloque o interruptor de corredica (2) em "ON". Surge a LINHA horizontal do laser. Com o seletor, é possivel ligar as linhas de laser isoladamente.

Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte está solto. Logo que o aparecido se encontrar fora da area de nivalação automatica de 3^ , as linhas de laser piscam. Posicao o aparecido de modo a que se encontrar dentro da area de nivalação.

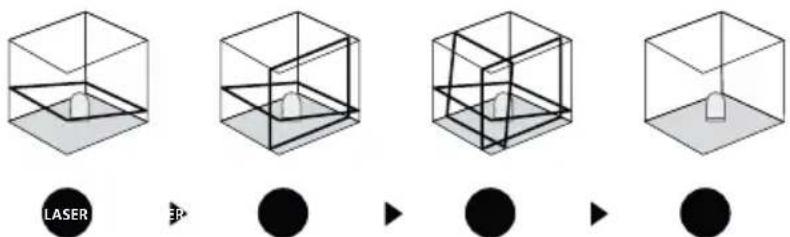

3Modo de inclinação

Não solte o bloqueio de transporte, colque o interruptor de correixa (2) em "OFF" e ative o modo de inclinação ao pressionar prolongadamente (3 segundos) a tecla 5. Seleciono os lasers com a teça de seleção (5). A seguir pode ser tratadosnectis inclinados ou inclinações. Neste modo, as linhas de laser não se alinham automaticamente. Isso é sinalizzato pelas linhas de laser a piscar.

Preparativos para vericar a calibragem:

Você mesmo pode vericirar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas com um minimo de 5 metros. Ligue o aparelho, solte para isso o bloqueador de transporte (cruz do laser ligada). Use um tripé.

Verificar a calibragem:

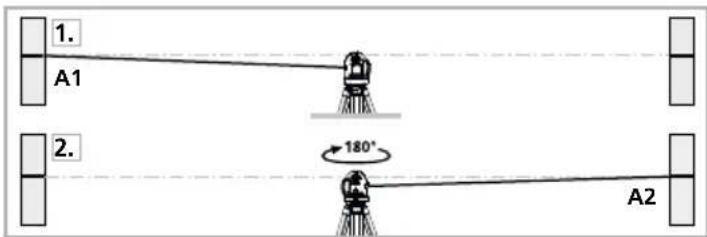

1. Marque o punto A1 na parede.

2. Gire o aparelho 180^ e marque o punto A2. Assim, temos uma referencia horizontal entre A1 e A2.

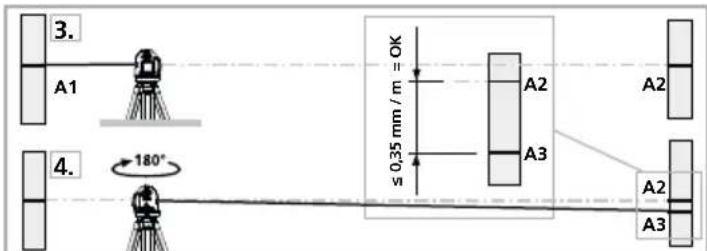

3. Coloque o aparelho o mais proximo da parede possivel a alta do punto A1, alinhando o aparelho.

4. Gire o aparelho 180^ e marque o punto A3. A diferencca entre A2 e A3 é a tolerancia.

Se os pontos A2 e A3 estiverem分开ados mais de 0,35mm / m é necessario efetuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistencia da UMAREX-LASERLINER.

Controlo da LINHA vertIVAL:

Coloque o aparelho a uns 5 metros de una parede. Fixe um fio de prumo de 2,5 metros na parede, podendo o fio mover-se livramente. Ligue o aparelho e oriente o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a LINHA do laser e o fio de prumo não for superior a ± 1,75 mm.

Controlo da红线 horizontal:

Coloque o aparelho a uns 5 metros de una parede e ligue a luz do laser. Marque o punto B na parede. Gire a cruz laser cerca de 2,5 metros para a direita. Verifique se a LINHA horizontal do punto C se encontrar a una alta ± 1,75 mm do punto B. Repita o processo, mas ahora girando a cruz do laser para a esquerda.

Verificar regularamente a calibragem antes do uso e,(before de transporte e armazenamento prolongados.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levamente humido e evite usar produits de limpeza, Produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparecido num lugar limpo e seco.

Dados téncicos (sujeiços a alterações tínicas. 18W10)
Margem de autonivelação	± 3°
Exatidão	± 0,35 mm / m
Alcance (depende da luminosidade do espaço) 15	m
Comprimento de onda laser	650 nm
Classe de laser 2 / < 1 mW
Alimentação eletrica 4 x 1,5 V pilhas alcalinas (tip o AA) / acumuladores
Duração operacional com 3 níveis de laser com 2 níveis de laser com 1 nível de laser	aprox. 6 horas aprox. 10 horas aprox. 25 horas
Condições de trabalho	0...50°C, 80%rH, sem condensação, alta de trabalho Tmax. 4000 m
Condições de armazenamento -10°C...70°C, 80%	rH, sem condensação
Peso (incl. pilhas) 650 g
Dimensores (L x A x P) 85 x 125 x 130 mm

Disposicao da UE e eliminacao

O aparecido respeita todas as normas necessarias para a livre circulacao de mercadorias dentro da UE.

Este produit é um aparelhoétrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhosétricos e eletrónicos usados.

Mais instruções de segurança e indicatorais em:

http://laserliner.com/info?an=supplalas3pl
