KASUTUSJUHEND SuperPlaneLaser 3D Laserliner

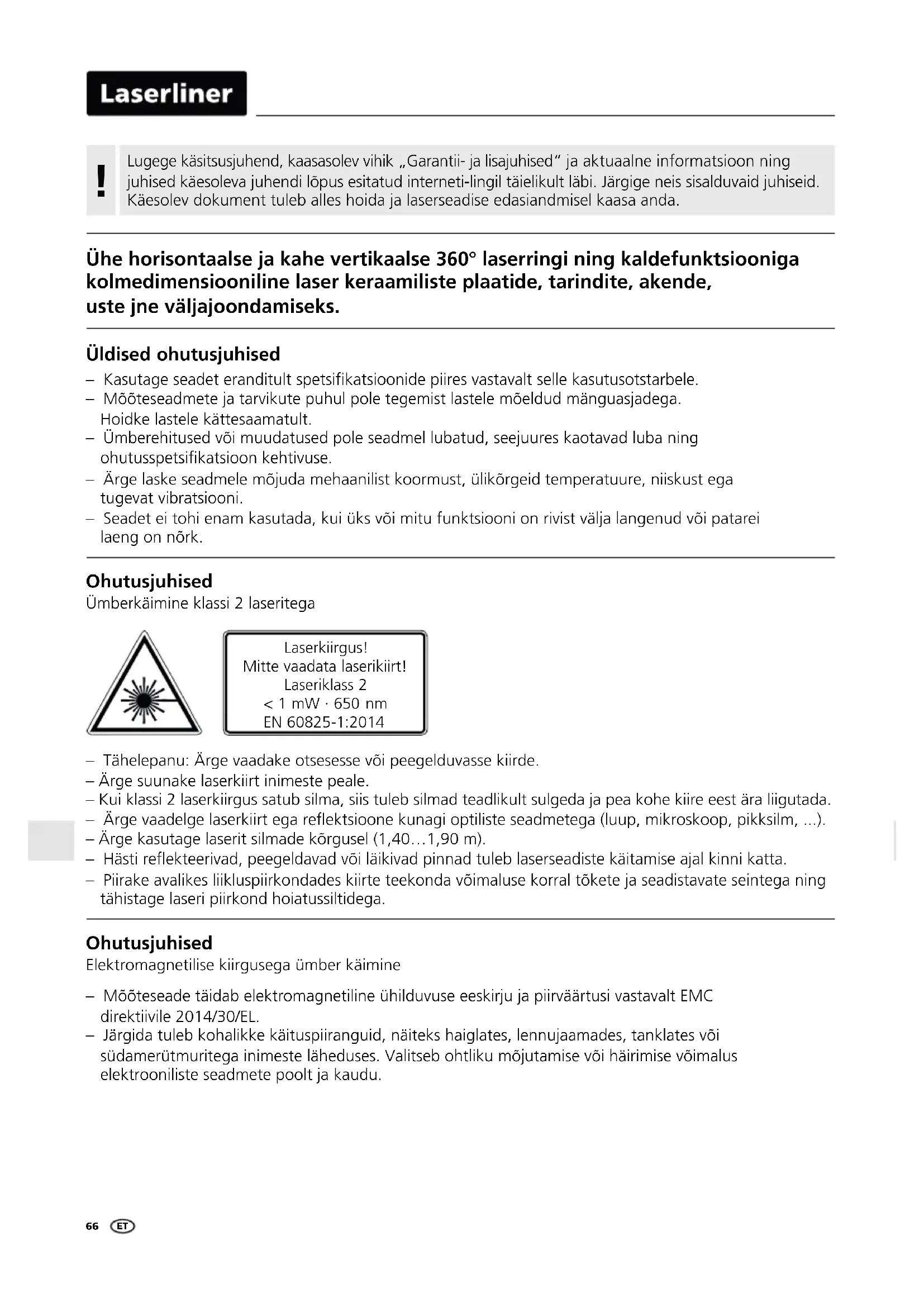

Lugege käsitsusjuhend, kaasasolev vihik „Garanti- ja lisajuhised" ja aktuaalne informatssoon ning juhised kæsoleva juhendi lopus esitatud interneti-lingil täelikult LABi. Järgige neis sisalduvaid juhiseid. Kæsolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasaanda.

Ühe horisontaalse ja kahe vertikaalse 360^ laserringi ning kaldefunktsioniga kolmedimensiooniline laser keraamiliste plaatide, tarindite, akende, ustne jne valjajoondamiseks.

• Kasutage seadet eranditult spetsifikatsionide pires vastavlt salle kasutusotstarbele.
• Môoteseadmete ja tarvikute puhul pole tegemist lastele moeldud manguasjadega. Hoidke lastele kattesaamatult.
• Umberehitused voi muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsion kehtivuse.
• Arge laske seadmele mōjuda mehaanilist koormust, ülikörgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui uks voi mitu funktsiooni on rivist valja langenuud voi patarei laeng on nork.

Ohutusjuhised

Umberkäimine klassi 2 laseritega

Laserkiirgus! Mitte vaadata laserikiirt! Laseriklass 2 <1 mW·650 nm EN 60825-1:2014

• Tahelepanu: Arge vaadake otsesesse voi peegelduvasse kiirde.
• Arge suunake laserkiirt inimeste peale.
• Kui klassi 2 laserkirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ara liigutada.
• Arge vaadelge laserkiirt ega reflektsoone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).
• Arge kasutage laserit silmade korgusel (1,40...1,90 m).
• Hästi reflekteerivad, peegeldavad või läikivad pinnad tuleb laserseadiste kaitamise ajal kinni katta.
• Piirake avalikes liikluspiirkondades kiirte teekonda voimaluse korral tokete ja seadistavate seintega ning tahistage laseri piirkond hoiatussiltidega.

Ohutusjuhised

Elektromagnetilise kiirgusega umber kaimine

• Mööteseade tãidab elektromagnetiline ühilduvuse eeskirju ja piirvärtusi vastavalt EMC direktiivile 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates voi sudamerütmuritega inimesti laheduses. Valitse b ohtliku mojutamise voi hairimise voimalus elektroniliste seadmete poolt ja kaudu.

Toote eriomadused

Seadme automaatne valjajoondus magnetamortisaatoriga pendelsüsteemiga. Seade viakse pohiasendisse ja joondub iseseisvalja.

Transpondilukk (LOCK): Seadet kaitstakse transportimisel pendlilikustiga.

PowerBright technoloogiaga seadmetes generererivad eriti eredaid laserjooni spetsiaalsed voimsusdoodid. Need jäavad nāhtavaks ka suurematel kaugustel, eridas ümbrusvalguses ja tumedatel pindadel.

Laserite arv ja paigutus

H = horisontaaalne laserkiiir

V = vertikaalne laserkiir

S = kaldefunktssioon

1H360° 2V360° S

Patareide sisestamine

Avage patareide kast (3) ja asetage patareid sisse nii, nagu sumbolil naidatud. Pörake sealjuures tahelepanu Óigele polaarsusele.

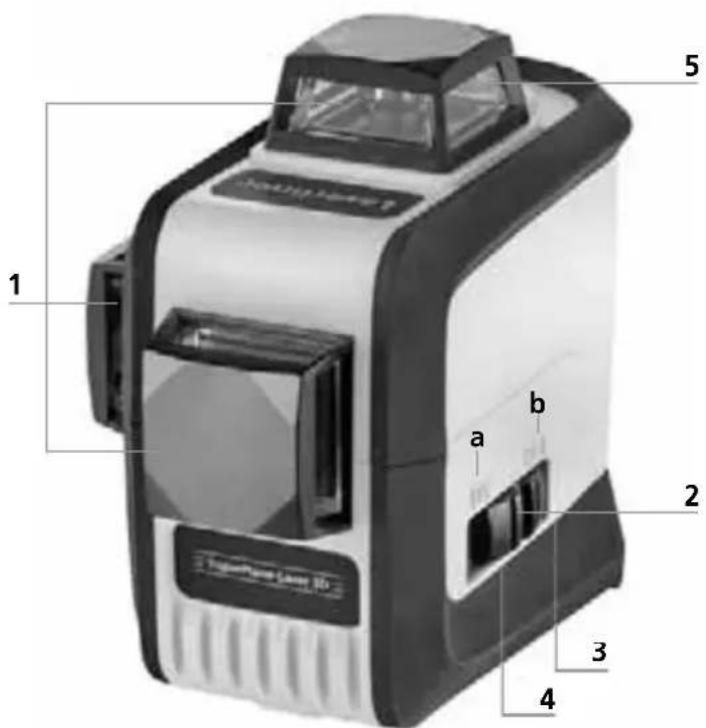

1 Laserkiire aken
2 Nihkluliti

a SISSE

b VÄLJA / Kalderežiim / Transpondikaitse

3 Patareide kast (alakulg)
4 Statiiivi keere 1/4" (alakulg)
5 Laserkiirte valikunupp / Kaldemoodus sisse

Transportimiseks lulitage alati kokl laserid valja ja pendelfikseerige need, seadke nihkluliti "OFF"peale!

Low Bat. naidik: Aku madala laengu Bei korral vilguvad koik laserjooned
3 sekundit ja seejärel kustuvad.

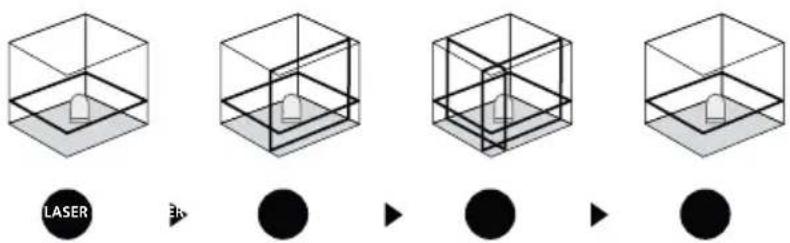

2Horisontaalne ja vertikaalne nivelleerimine

Vabastage transpondikaitse, seadke nihiluliti (2) "ON" peale. Ilmub horisontaalne laserjoon. Valikuklahviga saab laserjooni uksikult lulitada.

Horisontaalseks ja vertikaalseks nivelleerimiseks peab olematranspondikaitse vabastatud. Kui seade on valjaspool automaatset nivelleerimisvahemikku 3^ ,siis laserjooned vilguvad. Positsioneerie seade nii, et ta paikneks nivelleerimisvahemiku piires.

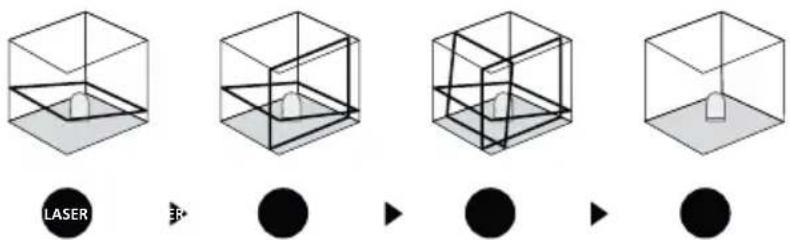

3 Kalderežiim

Arge vabastage transpondikindustust, seadke nihilkluliti (2) "OFF" peale ja lulitage kaldemoodus klahvi 5 pika vajutamisega (3 sekundit) sisse. Valige laser valikuklahviga (5) valja. Nüud saab kaldtasapindu voi kaldeid moodustada. Selles mooduses laserjooned enam automaatelt valja ei joondu. Viimasest antakse marku laserjoonte vilkumisega.

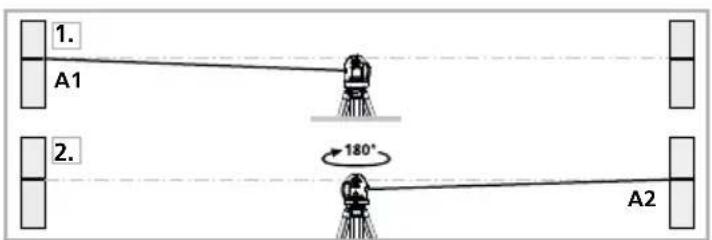

Kalibreerimise kontrollimiseks valmistumine:

Teil on voimalik laseri kalibreerimist kontrollida. Asetage laser kahe, teineteisest vahemalt 5 m kaugusel asuva seina vahele keskele. Lulitage seade sisse: selleks vabastage transpondipolt (laserkiirte rist sisse lulitatud). Optimaalseks kontrollimiseks kasutage statiivi.

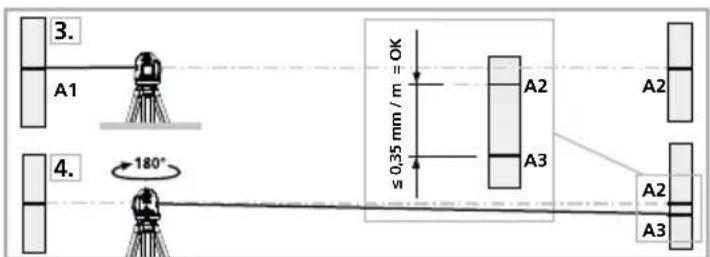

Kalibreerimise kontrollimine:

1. Märgistage punkt A1 seinal.

2. Pöörake seadet 180^ vörra ja märgistagepunkt A2. Punktide A1 ja A2 vahel on nuéd horisontaalne låhtevärtus.

3. Asetage seade seinale voimalikult lahedale punkti A1 margistatud korgusele.

4. Pöörake seadet 180^ vörra ja märgistage punkt A3. Vahe punktide A2 ja A3 vahel on tolerants.

Kui A2 ja A3 paiknevad rohkem kui 0,35 mm / m teineteisest eemal, siis on vaja häalestada. Vötke ühendust om edasimuüjaga voi poörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Vertikaalse kiire kontrollimine:

Asetage seade ca 5 m kaugusele seinst. Kinnitageseinale 2,5 m pikkuse noori otsas olev lood. Lood peab sealjuures vabalt pendeldama. Lulitage seade sisse ja rihtige vertikaalne laserkiir loodi noorile. Tapsus on lubatud vahemikus, kui erinevus laserkiire ja loodinooiri vahel ei ole suurem kui ± 1,75 mm.

Horisontaalse kiire kontrollimine:

Asetage seade ca 5 m kaugusele seinast ja lulitage laserkiirte rist sisse. Margistage seinal punkt B. Pöörake laserkiirte risti 2,5 m vörra paremale ja margistage punkt C. Kontrollige, kas horisontaalne kiir on punktist C ± 1,75 mm kaugusel (peab samas olema punktiga B ühel körgusel). Korrake toimingut vasakule pööramise abil.

Kontrollige häalestus enne kasutamist, parast transportimist ning pikaajalist ladustamist regulaarselt üle.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältnige puhastus-, küurimisvahendite ning lahustite kasutamist. Vötke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed (Jätame endale öiguse tehnilisteks muudatusteks. 18W10)
Iseloodimisvahemik ± 3°
Täpsus ± 0,35 mm / m
Tööulatus (soltub ruumi valgustatusest) 15 m
Laserkiire lainepikkus	650 nm
Joonlaseri laseriklass 2 / < 1 mW
Toitepinge 4 x 1,5 V leelispatareid (tüüp AA) / akud
Tööiga 3 laseritasandiga	u 6 tundi.
2 laseritasandiga	u 10 tundi.
1 laseritasandiga	u 25 tundi.
Töötingimused	0...50°C, 80%rH, mittekondenseeruv, töökörgus max 4000 m
Ladustamistingimused -10°C...70°C, 80% rH, mitte kondenseeruv
Kaal (koos patareid) 650 g
Möötmied (L x K x S) 85 x 125 x 130 mm

ELi nõuded ja utiliseerimine

Seade tāidab kōik nōutavad normid vibaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktivile elektri- ja elektronikaseadmete jäätmete kohta eraldi koguda ning korvaldada.

Edasised ohutus- ja lisajuhised Aadressil: http://laserliner.com/info?an=supplalas3pl
