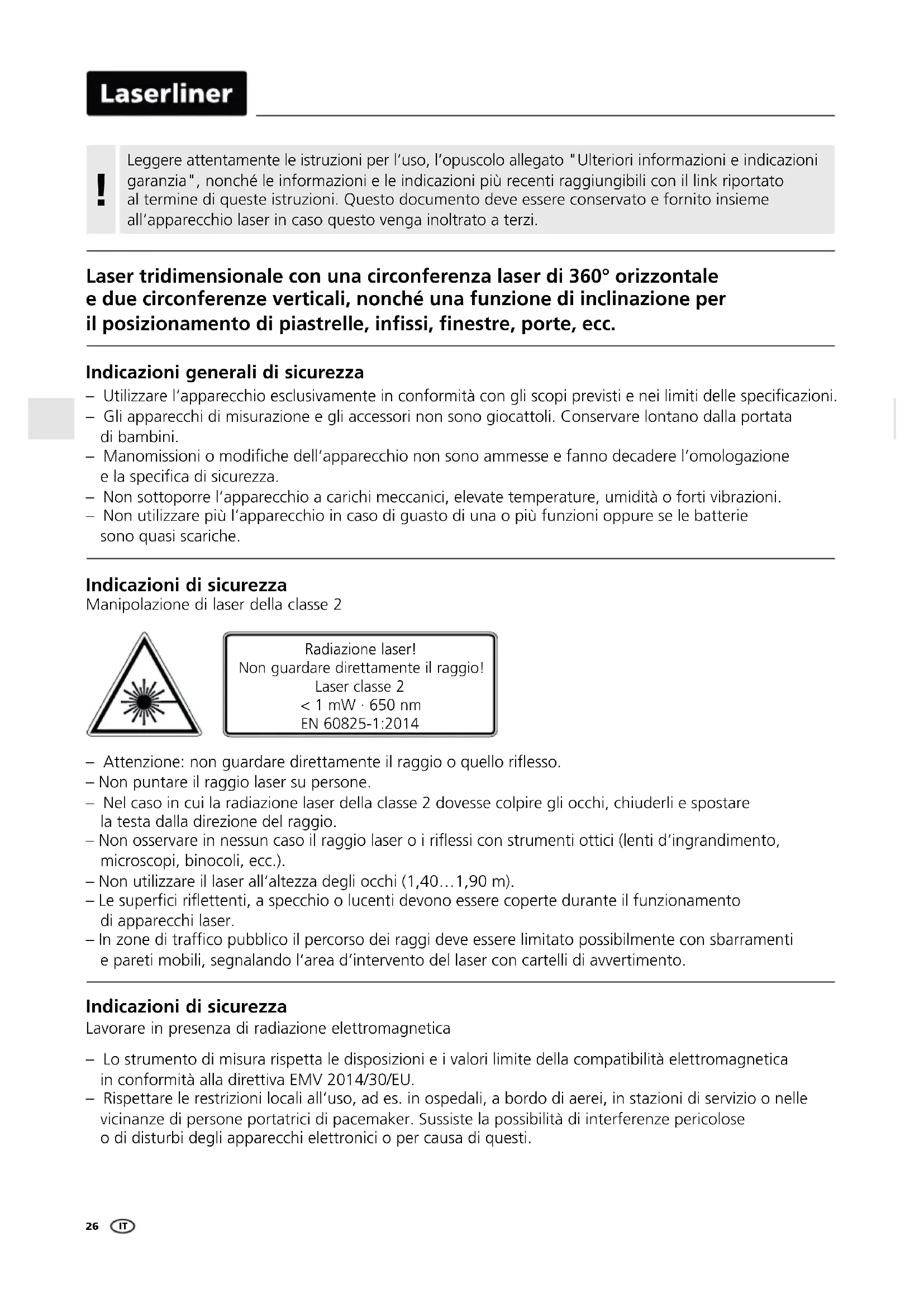

Laser tridimensionale con una circonferenza laser di 360^ orizzontale e due circonferenze verticali, nonché una funzione di inclinazione per il posizionamento di piastrelle, infissi, finestre, porte, ecc.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!
Non guardare direttamente il raggio!
Laser classe 2
<1 mW·650 nm
EN 60825-1:2014

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persona.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa alla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzato il laser all'altezza degli occhi (1,40...1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di averporto.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Risperettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli appearecchi elettronici o per causa di questi.

Caratteristica particolari del prodotto

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchioiene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Speciali diodi ad alto rendimento producono linie laser molto luminose negli apparecchi con Tecnologia PowerBright. Le linee rimangono visibilianche su distanze più lunghe, con elevata luminosità dell'ambiente e su superfici scure.

Numero e disposizione dei laser

H = linea laser orizzontale

V = linea laser verticale

S = funzione di inclinazione

1H360° 2V360° S

1 Insertimento delle batterie

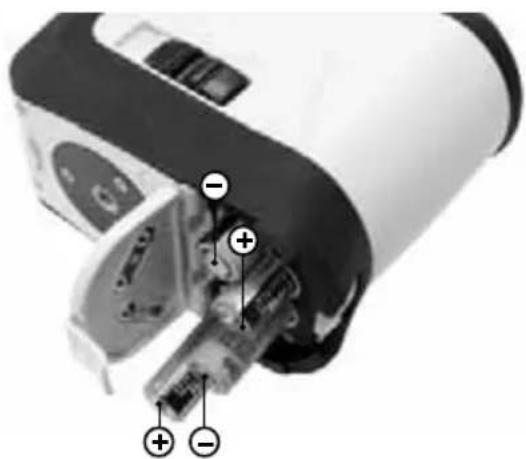

Aprière il coperchio del vano batterie (3) ed introdurre le batterie comme indicate dai simboli di installation, facendo attenzione alla correttezza delle polarità.

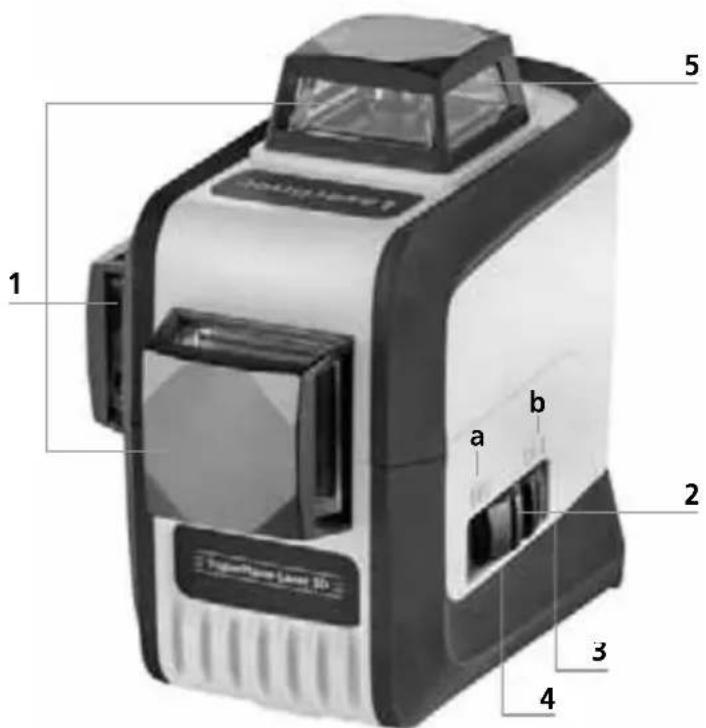

1 Finestra di uscita laser
2 Interruttore a scorrimento a ON

b OFF / Modalità di inclinazione / Sicura di trasporto

3 Vano delle pile (lato posteriore)
4 Filettatura del treppiede 1 / 4'' (lato inferiore)
5 Tasto di selezione linee laser / Modalità di inclinazione attiva

Per il trasporto spagnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore a scorrimento in posizione "OFF"!

Indicazione di batterie quasi scariche: quando le batterie sono quasi scariche tutte le linee laser lampeggiano per 3 secondi e poi si spengono.

Livellamento orizzontale e verticale

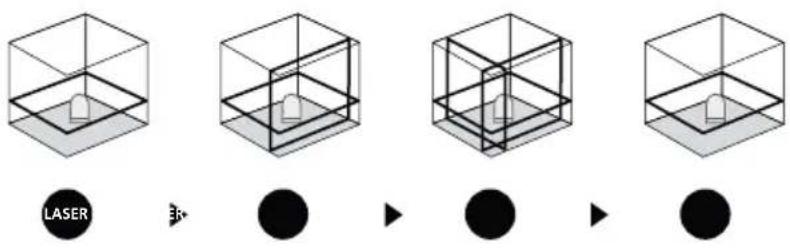

Sbloccare la sicura di trasporto e portare l'interruttore a scorrimento (2) in posizione "ON".
Appare la linea laser orizzontale. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si trova al di fuori del Campo di livellamento automatico di 3^ , le linee laser iniziano a lampeggiare. Posizonare l'apparecchio in modo che si trovi all'interno del Campo di livellamento.

3Modalità di inclinazione

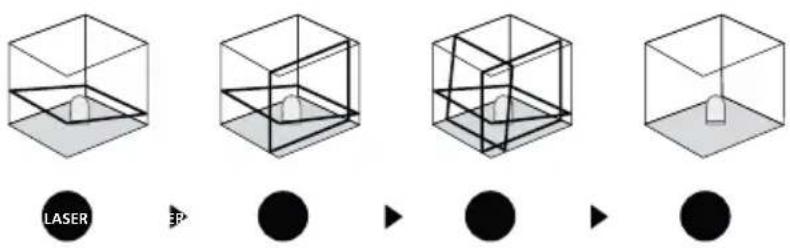

Non sbloccare la sicura di trasporto, portare l'interruttore a scorrimento (2) in posizione "OFF" e attivare la modalità di inclinazione premendo a lungo (3 secondi) il tasto 5. Selezionale i laser con il tasto di selezione (5). è ora possibile tracciare piani obliqui e inclinations. In questa modalità le linee laser non si positizionano più automaticamente e lo segnalano iniziando a lampeggiare.

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

Esecuzione:

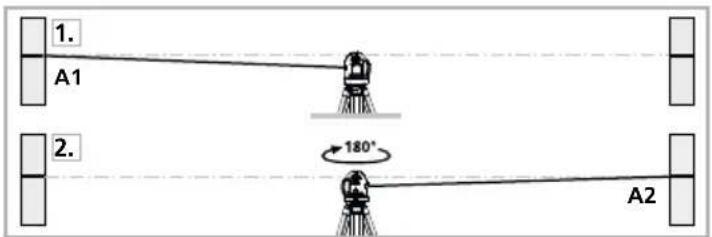

1. Marcate il punto A1 sulla parete.

2. Ruotate l'apparecchio di 180^ e marcate il punto A2. A quello punto avrete un riferimento orizzontale tra A1 e A2.

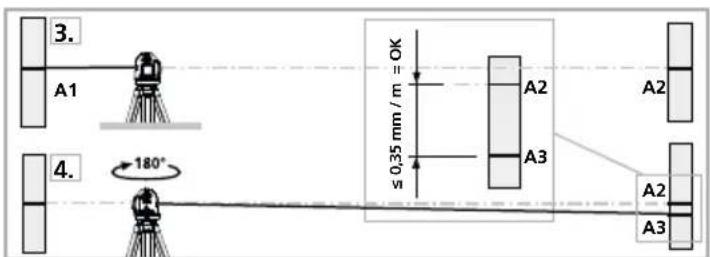

3. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.

4. Ruotate l'apparecchio di 180^ e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,35 mm / m, si rende necessaria una regolazione.

Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di

UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e punctare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,75 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C.

Controllare se la linea orizzontale passante per il punto C si trovava alla stessa altezza del punto B ± 1,75 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Controllare regolarmente la regolazione prima dell'uso e dopo il trasporto o un lungo

periodo di immagazzinamento.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuoverve la batteria/le batterie prima di un immagazzinamento prolongato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 18W10)
Range di autolivellamento ± 3°
Precisione	± 0,35 mm / m
Portata (in funzione della luminosità dell'ambiente)	15 m
Lunghezza delle onde laser	650 nm
Classe laser 2 / < 1 mW
Alimentazione	4 x batterie alcaline da 1,5 V (tipio AA) / accumulatori
Durata di esercizio con 3 piani laser	ca. 6 h
con 2 piani laser	ca. 10 h
con un piano laser	ca. 25 h
Condizioni di lavoro	da 0 a 50°C, 80%rH, non condensante, altezza di lavoro max. 4000 m
Condizioni di stoccaggio da -10°C a 70°C, 80% rH,	non condensante
Peso (con batterie) 650 g
Dimensioni (L x A x P) 85 x 125 x 130 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le(norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:

http://laserliner.com/info?an=supplalas3pl
