Merk	Schwaiger
Model	HDM21A
Producttype	HDMI-schakelaar 2 ingangen / 1 uitgang
Beoogd gebruik	Schakelen tussen 2 HDMI-bronnen naar een scherm, privégebruik niet-commercieel
Aantal ingangen	2 HDMI-poorten
Aantal uitgangen	1 HDMI-poort (geïntegreerde pigtailkabel)
Maximale resolutie	1920 x 1080p (Full HD)
Bandbreedte	250 MHz / 2,5 Gbps per kanaal (7,5 Gbps totaal)
Kleurdiepte	12 bits per kanaal (36 bits totaal)
Ondersteunde audioformaten	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Schakelfunctie	Automatisch (detectie van actieve bron) en handmatig (knop)
HDCP-compatibiliteit	Ja
Voeding	Externe voeding niet vereist, max. vermogen 5 W
Bedrijfstemperatuur	0 °C tot +70 °C
Bedrijfsvochtigheid	10 % tot 85 % RV (zonder condensatie)
Opslagtemperatuur	-10 °C tot +80 °C
Opslagvochtigheid	5 % tot 90 % RV (zonder condensatie)
Veiligheid	Buiten bereik van kinderen houden, vocht vermijden, niet demonteren
Reiniging	Pluisvrije doek licht vochtig, zonder schurende reiniger
Inhoud van de verpakking	HDMI-schakelaar, gebruiksaanwijzing
Garantie	Vervalt bij niet-conform gebruik
Conformiteit	CE-markering
Afvoer	Niet bij het huisvuil gooien, naar een inzamelpunt brengen

Veelgestelde vragen - HDM21A Schwaiger

Hoe werkt de automatische schakeling op de Schwaiger HDM21A?

De schakelaar detecteert automatisch de actieve bron (aan of aangesloten) en selecteert deze. Als de bron is uitgeschakeld of losgekoppeld, schakelt hij naar de volgende bron. Om de automatische schakeling te laten werken, moeten de bronnen in standby volledig van de voeding worden losgekoppeld.

Wat is de maximale ondersteunde resolutie van de HDM21A?

De maximale videoresolutie is 1920 x 1080p (Full HD) in single-link. Het ondersteunt ook de interlaced resoluties 480i, 576i, 1080i en progressieve 480p, 576p, 720p.

Kan ik deze schakelaar gebruiken met een PS4 of Xbox?

Ja, de schakelaar is compatibel met gameconsoles zoals PS4, PS3, Xbox360 en andere HDMI-bronnen.

Heeft de schakelaar een externe voeding nodig?

Nee, de Schwaiger HDM21A heeft geen externe voeding nodig. Hij is zelfvoedend via de HDMI-kabel, met een maximaal vermogen van 5 W.

Hoe maak ik de HDMI-schakelaar schoon?

Gebruik een pluisvrije doek zeer licht vochtig (zonder schurende reiniger) en zorg ervoor dat er geen vloeistof in het apparaat binnendringt.

Wat te doen als de automatische schakeling niet werkt?

Controleer of de bronnen volledig zijn ingeschakeld (niet in standby). Als een bron in standby staat, kan de schakelaar deze mogelijk niet detecteren. Gebruik dan de handmatige selectieknop.

Welke audioformaten worden ondersteund?

De schakelaar ondersteunt ongecomprimeerde audioformaten (LPCM) en gecomprimeerde zoals DTS Digital, Dolby Digital, DTS-HD en Dolby True HD.

Is de HDM21A compatibel met HDCP?

Ja, het ondersteunt HDCP-intercommunicatie, wat compatibiliteit met beveiligde inhoud garandeert.

Wat zijn de belangrijke veiligheidsvoorschriften?

Houd het apparaat buiten bereik van kinderen, vermijd vocht en schokken, steek geen voorwerpen in de poorten en demonteer het product niet (geen door de gebruiker te repareren onderdelen).

Hoe voer ik de schakelaar af aan het einde van zijn levensduur?

Gooi het niet bij het huisvuil. Lever het in bij een openbaar inzamelpunt voor elektrische en elektronische apparaten, volgens de lokale regelgeving.

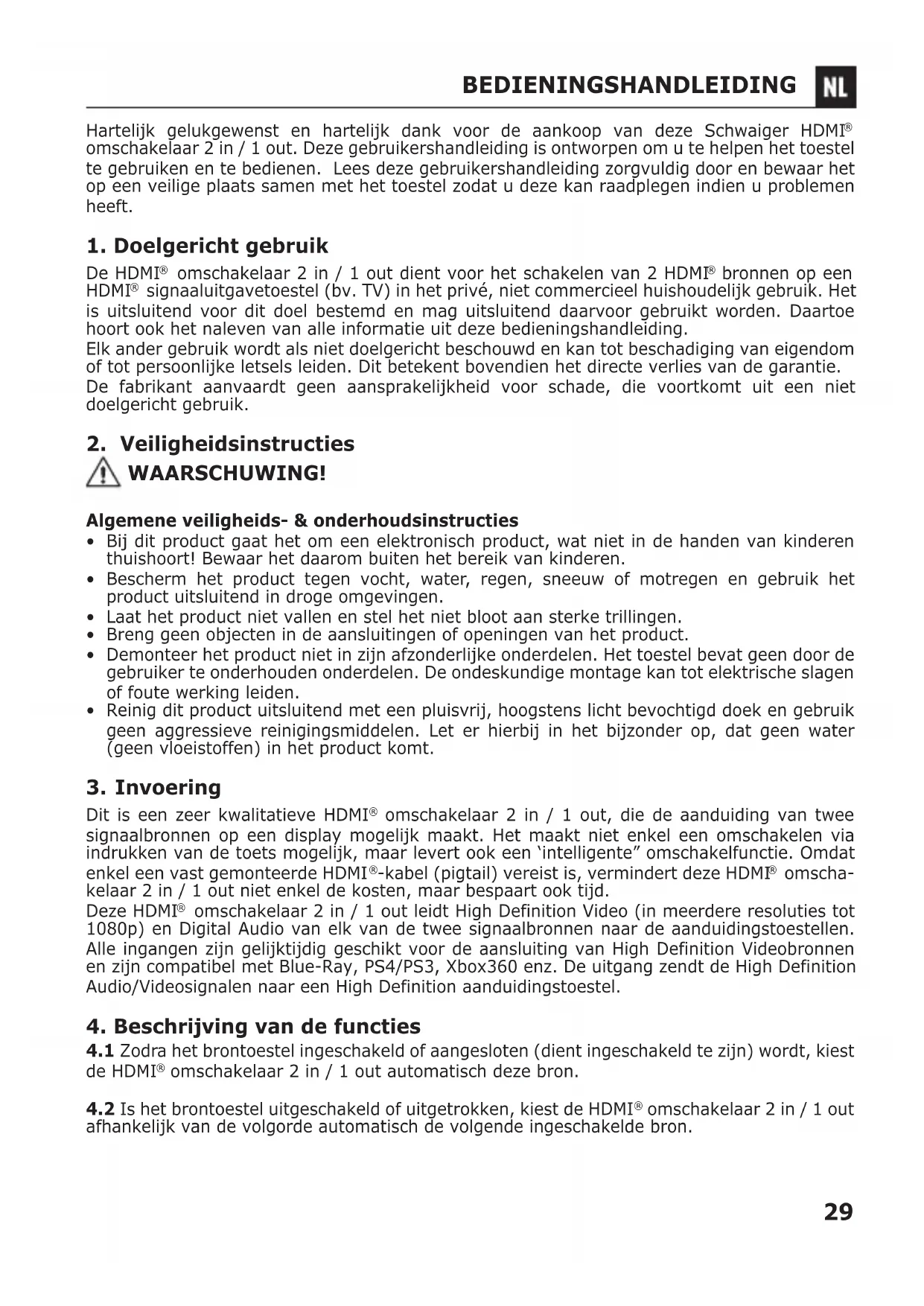

GEBRUIKSAANWIJZING HDM21A Schwaiger

Hartelijk gelukgewenst en hartelijk dank voor de aankoop van deze Schwaiger HDMI® omschakelaar 2 in / 1 out. Deze gebruikershandleiding is ontworpen om u te helpen het toestel te gebruiken en te bedienen. Lees deze gebruikershandleiding zorgvuldig door en bewaar het op een veilige plaats samen met het toestel zodat u deze kan raadplegen indien u problemen heeft.

De HDMI® omschakelaar 2 in / 1 out dient voor het schakelen van 2 HDMI® bronnen op een HDMI® signaaluitgavetoestel (bv. TV) in het privé, niet commercieel huishoudelijk gebruik. Het is uitsluitend voor dit doel bestemd en mag uitsluitend daarvoor gebruikt worden. Daartoe hoort ook het naleven van alle informatie uit deze bedieningshandleiding.

Elk ander gebruik wordt als niet doelgericht beschouwd en kan tot beschadiging van eigendom of tot persoonlijke letsels leiden. Dit betekent bovendien het directe verlies van de garantie.

De fabrikant aanvaardt geen aansprakelijkheid voor schade, die voortkomt uit een niet doelgericht gebruik.

2. Veiligheidsinstructies

WAARSCHUWING!

Algemene veiligheids- & onderhoudsinstructies

• Bij dit product gaat het om een elektronisch product, wat niet in de handen van kinderen thuishoort! Bewaar het daarom buiten het bereik van kinderen.
• Bescherm het product tegen vocht, water, regen, sneeuw of motregen en gebruik het product uitsluitend in droge omgevingen.
• Laat het product niet vallen en stel het niet bloot aan sterke trillingen.
• Breng geen objecten in de aansluitingen of openingen van het product.
• Demonteer het product niet in zijn afzonderlijke onderdelen. Het toestel bevat geen door de gebruiker te onderhouden onderdelen. De ondeskundige montage kan tot elektrische slagen of foute werking leiden.
• Reinig dit product uitsluitend met een pluisvrij, hoogstens licht bevochtigd doek en gebruik geen aggressieve reinigingsmiddelen. Let er hierbij in het bijzonder op, dat geen water (geen vloeistoffen) in het product komt.

3. Invoering

Dit is een zeer kwalitatieve HDMI® omschakelaar 2 in / 1 out, die de aanduiding van twee signaalbronnen op een display mogelijk maakt. Het maakt niet enkel een omschakelen via indrukken van de toets mogelijk, maar levert ook een 'intelligente" omschakelfunctie. Omdat enkel een vast gemonteerde HDMI®-kabel (pigtail) vereist is, vermindert deze HDMI® omschakelaar 2 in / 1 out niet enkel de kosten, maar bespaart ook tijd.

Deze HDMI® omschakelaar 2 in / 1 out leidt High Definition Video (in meerdere resoluties tot 1080p) en Digital Audio van elk van de twee signaalbronnen naar de aanduidingstoestellen. Alle ingangen zijn gelijktijdig geschikt voor de aansluiting van High Definition Videobronnen en zijn compatibel met Blue-Ray, PS4/PS3, Xbox360 enz. De uitgang zendt de High Definition Audio/Videosignalen naar een High Definition aanduidingstoestel.

4. Beschrijving van de functies

4.1 Zodra het brontoestel ingeschakeld of aangesloten (dient ingeschakeld te zijn) wordt, kiest de HDMI® omschakelaar 2 in / 1 out automatisch deze bron.

4.2 Is het brontoestel uitgeschakeld of uitgetrokken, kiest de HDMI® omschakelaar 2 in / 1 out afhankelijk van de volgorde automatisch de volgende ingeschakelde bron.

Aanwijzing:

- Indien de brontoestellen zich in standby-modus bevinden, dient hun stroomvoorziening uitgeschakeld te worden, omdat de HDMI® omschakelaar 2 in / 1 out het „intelligente" omschakelen anders niet kan uitvoeren.

- Wordt een bron aangesloten of uitgetrokken, werkt deze HDMI® omschakelaar 2 in / 1 out volkomen automatisch.

Deze HDMI® omschakelaar 2 in / 1 out beschikt over vele functies, die voor een uitstekende werking zorgen.

Tot deze functies horen:

• Multifunctioneel inschakelen: automatisch of mechanisch
• Ondersteunt de hoogste videoresolutie 1080p
• Ondersteunt 250 MHz/2,5 Gbps per kanaal (7,5 Gbps alle kanalen) bandbreedte
• Ondersteunt 12 Bit per kanaal (36 Bit alle kanalen) kleurdiepte
  • HDCP doorvoerleiding
• Ondersteunt niet gecomprimeerde audio, zoals bv. LPCM
• Ondersteunt gecomprimeerde audio, zoals bv. DTS Digital, Dolby Digital (inclusief DTS-HD en Dolby True HD)

5. Aansluiting en werking

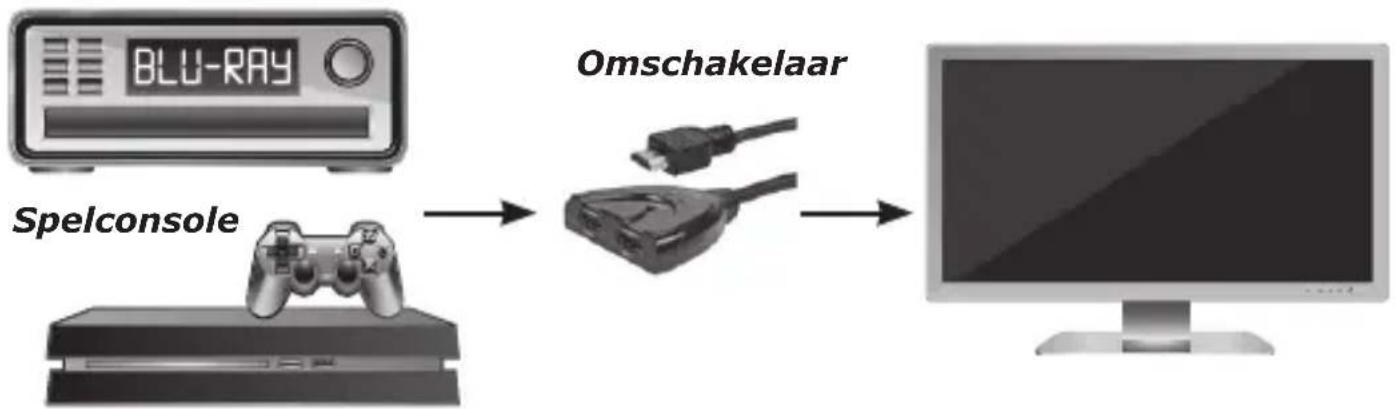

5.1 Sluit de HDMI® ingangsbronnen aan de HDMI® omschakelaar 2 in / 1 out aan.

HDVD HDTV

5.2 Sluit de vast aangebrachte HDMI® kabel (pigtail) aan het aanduidingstoestel aan.

5.3 Druk op de "Select"-toets om de ingangsbron te selecteren.

Opgelet: Kabel voorzichtig insteken / uittrekken.

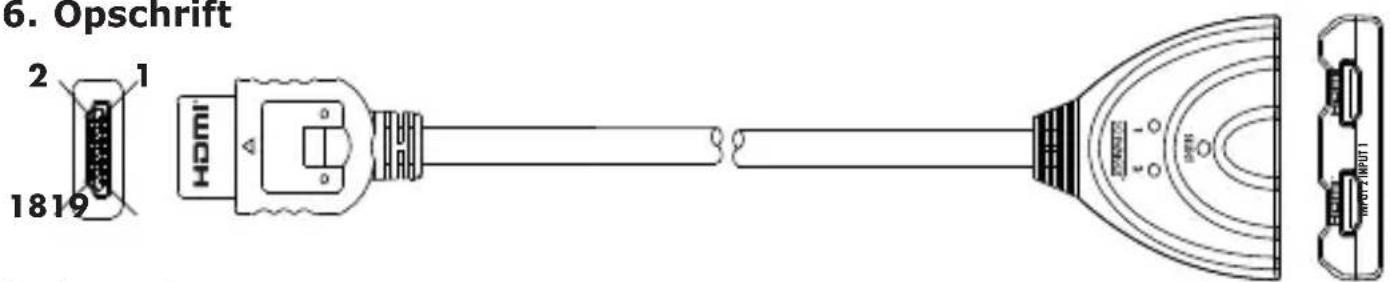

1. Opschrift


6. Opschrift 2 1 1819 HDMI OUTPUT

7. Leveringsomvang

Controleer de verpakking en verzeker u ervan dat het verzendingskarton de volgende voorwerpen bevat, vooraleer u tracht het toestel in bedrijf te nemen:

- HDMI® omschakelaar 2 in / 1 out

• Bedieningshandleiding

Technische gegevens (signaalingangen/uitgang)
Ingang DDC signaal 5 Volt p-p (TTL)
Maximaal Single Link bereik 1920X1080p
Bedrijfsfrequentie
Verticaal frequentiebereik 50/60 Hz
Bandbreedte videoversterker 2,5 Gbps/250 MHz
Resoluties (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progressief (50&60 Hz) 480p, 576p, 720p, 1080p
Omgevingsvoorwaarden
Werkingstemperatuur 0 °C tot +70 °C
Bedrijfsvochtigheid 10 % tot 85 % rel. luchtvochtigheid(niet condenserend)
Opslagtemperatuur -10 °C tot +80 °C
Opslagvochtigheid 5 % tot 90 % rel. luchtvochtigheid(niet condenserend)
Stroomvoorziening
Externe stroomvoorziening Niet vereist
Vermogensopname (max.) 5 W
Accessoires Bedieningshandleiding

Aanwijzing:

De technische gegevens kunnen zonder voorafgaande kennisgeving gewijzigd worden.

Uitsluiting van aansprakelijkheid

Schwaiger GmbH aanvaardt geen enkele aansprakelijkheid en garantie voor schade die resulteert uit ondeskundige installatie of montage alsook ondeskundig gebruik van het product of een niet naleven van de veiligheidsinstructies.

Afvalverwerking

Elektrische en elektronische toestellen alsook accu's mogen niet met het huishoudelijk afval verwerkt worden. De verbruiker is wettelijk verplicht, elektrische en elektronische toestellen alsook accu's bij het einde van hun levensduur terug te bezorgen aan de daarvoor ingerichte, publieke inzamelplaatsen of aan de verkoopplaatsen. Bijzonderhe-

den hierover worden geregeld door de respectievelijke nationale wetgeving. Het symbool op het product, de bedieningshandleiding resp. de verpakking verwijst naar deze bestemming.

Conformiteit

Met het CE-kenmerk verklaart de firma Schwaiger GmbH, dat het product voldoet aan de essentiële beschermingseisen van de geldende richtlijnen en verordeningen.
