HDM21A - Przełącznik Schwaiger - Bezpłatna instrukcja obsługi

Marka	Schwaiger
Model	HDM21A
Typ produktu	Przełącznik HDMI 2 wejścia / 1 wyjście
Przeznaczenie	Przełączanie między 2 źródłami HDMI na jeden ekran, do użytku prywatnego niekomercyjnego
Liczba wejść	2 porty HDMI
Liczba wyjść	1 port HDMI (zintegrowany kabel pigtail)
Maksymalna rozdzielczość	1920 x 1080p (Full HD)
Przepustowość	250 MHz / 2,5 Gbps na kanał (7,5 Gbps łącznie)
Głębia koloru	12 bitów na kanał (36 bitów łącznie)
Obsługiwane formaty audio	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Funkcja przełączania	Automatyczna (wykrywanie aktywnego źródła) i ręczna (przycisk)
Zgodność HDCP	Tak
Zasilanie	Zasilanie zewnętrzne nie jest wymagane, maksymalna moc 5 W
Temperatura pracy	0 °C do +70 °C
Wilgotność pracy	10% do 85% RH (bez kondensacji)
Temperatura przechowywania	-10 °C do +80 °C
Wilgotność przechowywania	5% do 90% RH (bez kondensacji)
Bezpieczeństwo	Przechowywać poza zasięgiem dzieci, unikać wilgoci, nie demontować
Czyszczenie	Miękka, niestrzępiąca się ściereczka lekko zwilżona, bez środków ściernych
Zawartość opakowania	Przełącznik HDMI, instrukcja obsługi
Gwarancja	Traci ważność w przypadku nieprawidłowego użytkowania
Zgodność	Oznakowanie CE
Utylizacja	Nie wyrzucać z odpadami domowymi, dostarczyć do punktu zbiórki

Często zadawane pytania - HDM21A Schwaiger

Jak działa automatyczne przełączanie w Schwaiger HDM21A?

Przełącznik automatycznie wykrywa aktywne źródło (włączone lub podłączone) i je wybiera. Jeśli źródło jest wyłączone lub odłączone, przełącza na następne źródło. Aby automatyczne przełączanie działało, źródła w trybie czuwania muszą być całkowicie odcięte od zasilania.

Jaka jest maksymalna rozdzielczość obsługiwana przez HDM21A?

Maksymalna rozdzielczość wideo to 1920 x 1080p (Full HD) w pojedynczym połączeniu. Obsługuje również rozdzielczości przeplotu 480i, 576i, 1080i oraz progresywne 480p, 576p, 720p.

Czy mogę używać tego przełącznika z PS4 lub Xbox?

Tak, przełącznik jest kompatybilny z konsolami do gier, takimi jak PS4, PS3, Xbox360 i innymi źródłami HDMI.

Czy przełącznik wymaga zewnętrznego zasilania?

Nie, Schwaiger HDM21A nie wymaga zewnętrznego zasilania. Jest samozasilany przez kabel HDMI, z maksymalną mocą 5 W.

Jak czyścić przełącznik HDMI?

Używaj niestrzępiącej się ściereczki bardzo lekko zwilżonej (bez środków ściernych) i upewnij się, że żaden płyn nie dostanie się do urządzenia.

Co zrobić, jeśli automatyczne przełączanie nie działa?

Sprawdź, czy źródła są całkowicie włączone (nie w trybie czuwania). Jeśli źródło jest w trybie czuwania, przełącznik może go nie wykryć. W takim przypadku użyj przycisku ręcznego wyboru.

Jakie formaty audio są obsługiwane?

Przełącznik obsługuje nieskompresowane formaty audio (LPCM) oraz skompresowane, takie jak DTS Digital, Dolby Digital, DTS-HD i Dolby True HD.

Czy HDM21A jest zgodny z HDCP?

Tak, obsługuje interkomunikację HDCP, zapewniając zgodność z chronionymi treściami.

Jakie są ważne środki ostrożności?

Przechowuj urządzenie poza zasięgiem dzieci, unikaj wilgoci i wstrząsów, nie wkładaj żadnych przedmiotów do portów i nie demontuj produktu (brak części do samodzielnej naprawy).

Jak zutylizować przełącznik po zakończeniu żywotności?

Nie wyrzucaj go z odpadami domowymi. Oddaj go do publicznego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z lokalnymi przepisami.

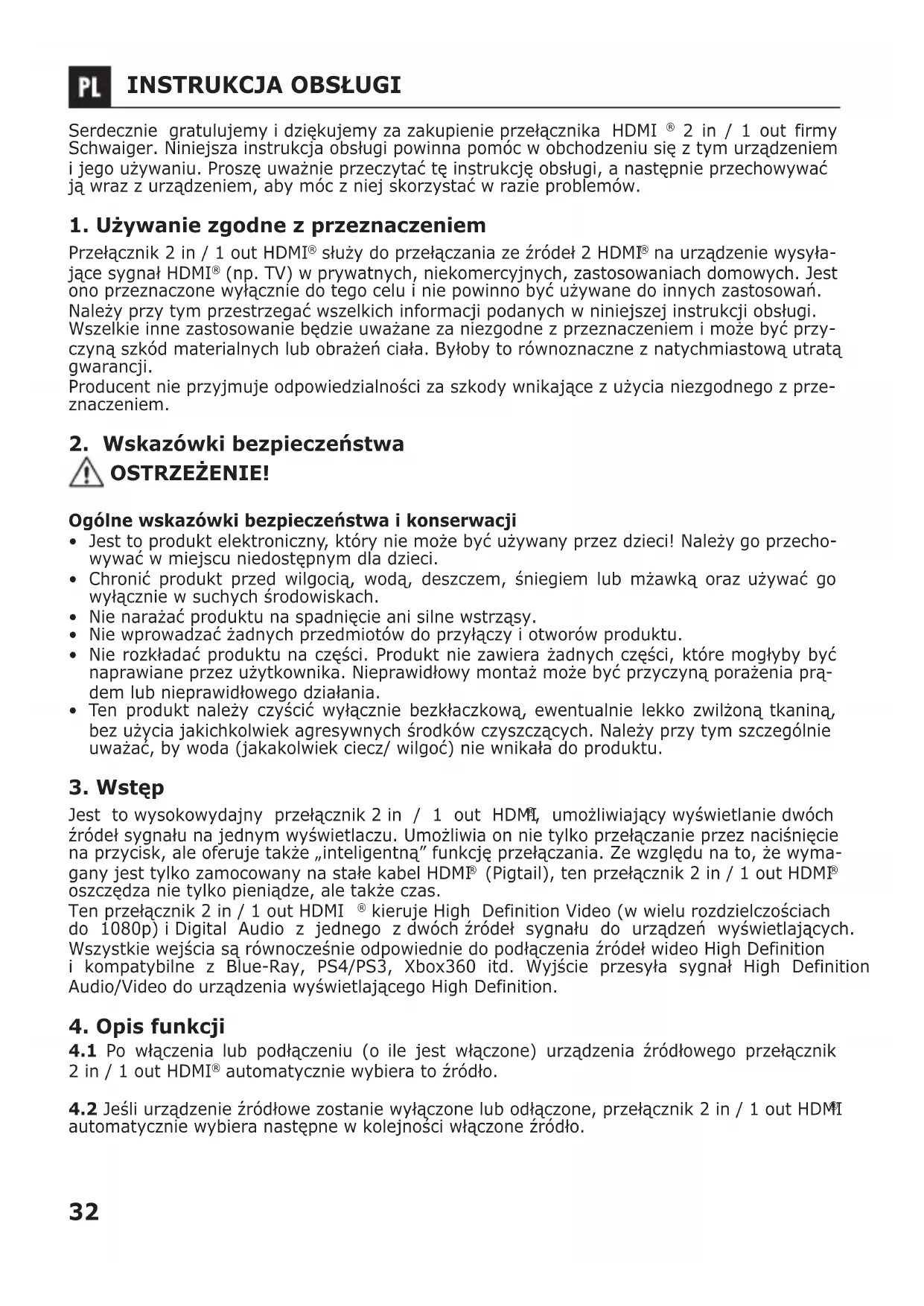

INSTRUKCJA OBSŁUGI HDM21A Schwaiger

Serdecznie gratulujemy i dziękujemy za zakupienie przełącznika HDMI ^® 2 in / 1 out firmy Schwaiger. Niniejsza instrukcja obsługi powinna pomóc w obchodzeniu się z tym urządzeniem i jego używaniu. Proszę uważnie przeczytać tę instrukcję obsługi, a następnie przechowywać ją wraz z urządzeniem, aby móc z niej skorzystać w razie problemów.

1. Używanie zgodne z przeznaczeniem

Przełącznik 2 in / 1 out HDMI® służy do przełączania ze źródeł 2 HDMI® na urządzenie wysyłąjące sygnał HDMI® (np. TV) w prywatnych, niekomercyjnych, zastosowaniach domowych. Jest ono przeznaczone wyłącznie do tego celu i nie powinno być używane do innych zastosowań.

Należy przy tym przestrzegać wszelkich informacji podanych w niniejszej instrukcji obsługi. Wszelkie inne zastosowanie będzie uważane za niezgodne z przeznaczeniem i może być przyczyną szkód materialnych lub obrażeń ciała. Byłoby to równoznaczne z natychmiastową utratą gwarancji.

Producent nie przyjmuje odpowiedzialności za szkody wnikające z użycia niezgodnego z przeznaczeniem.

2. Wskazówki bezpieczeństwa

OSTRZEŻENIE!

Ogólne wskazówki bezpieczeństwa i konserwacji

• Jest to produkt elektroniczny, który nie może być używany przez dzieci! Należy go przechowywać w miejscu niedostępnym dla dzieci.
• Chronić produkt przed wilgocią, woda, deszczem, śniegiem lub mżawką oraz używać go wyłącznie w suchych środowiskach.
• Nie narażać produktu na spadnięcie ani silne wstrząsy.
• Nie wprowadzać żadnych przedmiotów do przyłączy i otworów produktu.
• Nie rozkładać produktu na części. Produkt nie zawiera żadnych części, które mogłyby być naprawiane przez użytkownika. Nieprawidłowy montaż może być przyczyną porażenia prądem lub nieprawidłowego działania.
• Ten produkt należy czyścić wyłącznie bezkłaczkową, ewentualnie lekko zwilżoną tkaniną, bez użycia jakichkolwiek agresywnych środków czyszczących. Należy przy tym szczególnie uważać, by woda (jakakolwiek ciecz/ wilgoć) nie wnikała do produktu.

3. Wstęp

Jest to wysokowydajny przełącznik 2 in / 1 out HDMI, umożliwiający wyświetlanie dwóch źródeł sygnału na jednym wyświetlaczu. Umożliwia on nie tylko przełączanie przez naciśnięcie na przycisk, ale oferuje także „inteligentną” funkcję przełączania. Ze względu na to, że wymagany jest tylko zamocowany na stałe kabel HDMI® (Pigtail), ten przełącznik 2 in / 1 out HDMI® oszczędza nie tylko pieniądze, ale także czas.

Ten przełącznik 2 in / 1 out HDMI ® kieruje High Definition Video (w wielu rozdzielczościach do 1080p) i Digital Audio z jednego z dwóch źródeł sygnału do urządzeń wyświetlających. Wszystkie wejścia są równocześnie odpowiednie do podłączenia źródeł wideo High Definition i kompatybilne z Blue-Ray, PS4/PS3, Xbox360 itd. Wyjście przesyła sygnał High Definition Audio/Video do urządzenia wyświetlającego High Definition.

4. Opis funkcji

4.1 Po włączenia lub podłączeniu (o ile jest włączone) urządzenia źródłowego przełącznik 2 in / 1 out HDMI® automatycznie wybiera to źródło.

4.2 Jeśli urządzenie źródłowe zostanie wyłączone lub odłączone, przełącznik 2 in / 1 out HDMI automatycznie wybiera następne w kolejności włączone źródło.

Wskazówka:

• Jeśli urządzenia źródłowe są w trybie Standby, ich zasilanie elektryczne powinno być odłączone, ponieważ w przeciwnym razie przełącznik 2 in / 1 out HDMI ^® nie może wykonać „intelligentnego” przełączenia.
• Kiedy jedno źródło jest podłączane lub odłączane, ten przełącznik 2 in / 1 out HDMI® działa całkowicie automatycznie.

Ten przełącznik 2 in / 1 out HDMI® ma wiele funkcji zapewniających wysokie parametry pracy.

Do tych funkcji należą:

• włączanie wielofunkcyjne: automatyczne lub mechaniczne
• obsługa maksymalnej rozdzielczości Video 1080p
• obsługa szerokości pasma 250 MHz/2,5 Gbps na kanał (7,5 Gbps na wszystkie kanały)
• obsługa głębokości barwy o wartości 12 bitów na kanał (36 bitów na wszystkie kanały)
• przesyłanie HDCP
• obsługuje nieskompresowany sygnał Audio, taki jak np. LPCM
• obsługuje skompresowany sygnał Audio, taki jak np. DTS Digital, Dolby Digital (łącznie z DTS-HD i Dolby True HD)

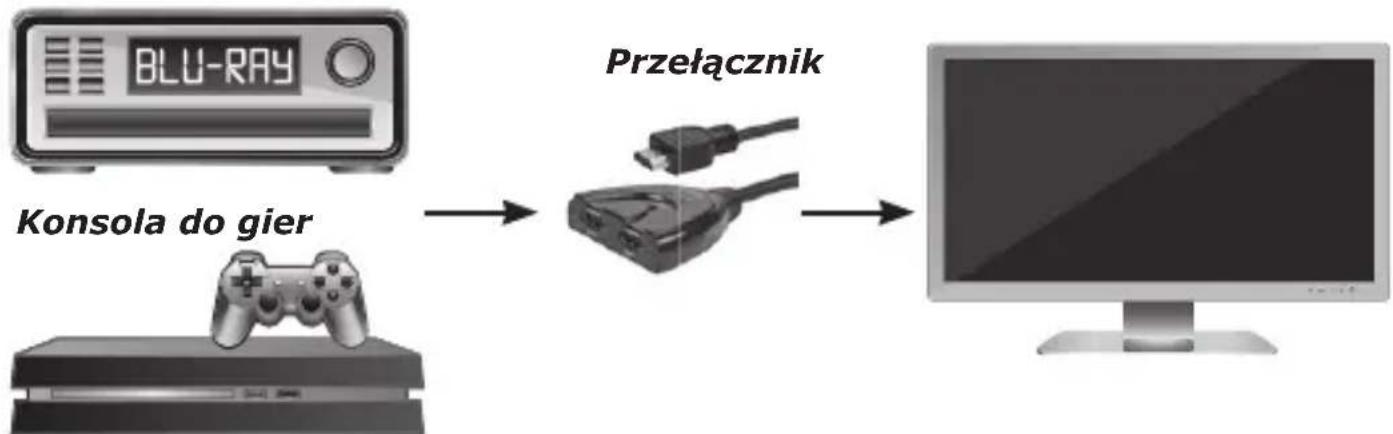

5. Podłączenie i obsługa

5.1 Podłączyć źródła wejściowe HDMI® do przełącznika 2 in / 1 out HDMI®.
5.2 Podłączyć zamocowany na stałe kabel HDMI® (Pigtail) do urządzenia wyświetlającego.

HDVD HDTV

5.3 Nacisnąć przycisk „Select”, aby wybrać źródło wejściowe.

Uwaga: Ostrożnie wprowadzić / wyjąć kabel.

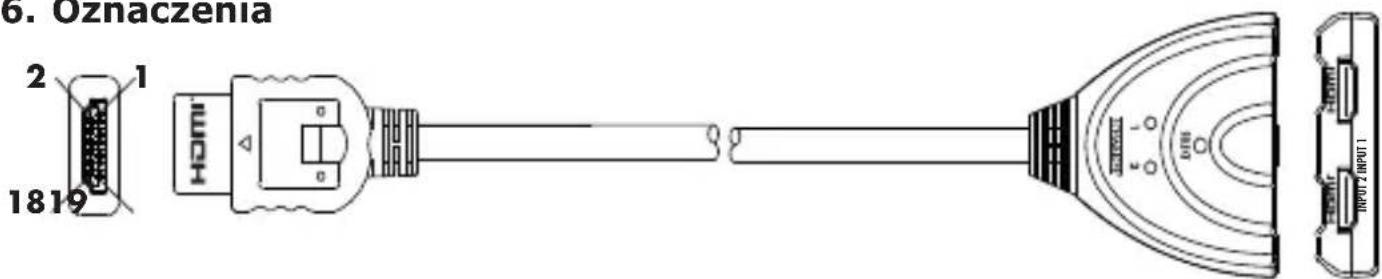

1. Oznaczenia


6. Oznaczenia 2 1 1819 HDMI DIN 100/2 HDN

7. Zakres dostawy

Przed podjęciem próby uruchomienia tego urządzenia sprawdzić opakowanie i upewnić się, że kartonowe pudełko transportowe zawiera następujące przedmioty:

• HDMI®
• Instrukcja obsługi

8. Dane techniczne

Dane techniczne (wejścia/wyjście sygnału)
Wejście sygnału DDC 5 V p-p (TTL)
Maksymalny zakres Single Link 1920X1080p
Częstotliwość robocza
Pionowy zakres częstotliwości 50/60 Hz
Szerokość pasma wzmacniacza wideo 2,5 Gbps/250 MHz
Rozdzielczości (HDTV)
Z przeplotem (50 i 60 Hz) 480i, 576i, 1080i
Progresywna (50 i 60 Hz) 480p, 576p, 720p, 1080p
Warunki otoczenia
Temperatura pracy Od 0°C do +70°C
Wilgotność robocza Od 10% do 85% wilgotności względnej (bez kondensacji)
Temperatura przechowywania Od -10°C do +80°C
Wilgotność przechowywania Od 5% do 90% wilgotności względnej (bez kondensacji)
Zasilanie elektryczne
Zewnętrzne zasilanie elektryczne Niewymagane
Pobór mocy (maks.) 5 W
Akcesoria Instrukcja obsługi

Wskazówka: Dane techniczne mogą być zmieniane bez uprzedniego powiadomienia.

Wykluczenie odpowiedzialności

Schwaiger GmbH nie ponosi odpowiedzialności ani nie udziela gwarancji na uszkodzenia wynikające z niewłaściwej instalacji lub montażu oraz nieodpowiedniego użytkowania produktu lub nieprzestrzegania wskazówek bezpieczeństwa.

Utylizacja

Nie usuwać baterii ani urządzeń elektrycznych i elektronicznych ze zwykłymi odpadami z gospodarstwa domowego. Użytkownik jest zobowiązany przez prawo do oddawania zużytych urządzeń elektrycznych i elektronicznych oraz baterii do punktu sprzedaży lub publicznych punktów zbiórki, specjalnie zorganizowanych w tym celu. Szczegóły utyli-

zacji są regulowane przez przepisy w kraju użytkowania. Ten symbol na produkcie, instrukcji obsługi lub opakowaniu wskazuje na ten wymóg prawny..

Zgodność

Stosując znakowanie CE, firma Schwaiger GmbH oświadcza, że produkt spełnia niezbędne wymogi dotyczące ochrony określone w obowiązujących dyrektywach i rozporządzeniach.
