Márka	Schwaiger
Modell	HDM21A
Terméktípus	HDMI kapcsoló 2 bemenet / 1 kimenet
Rendeltetésszerű használat	Váltás 2 HDMI forrás között egy képernyőre, nem kereskedelmi magánhasználatra
Bemenetek száma	2 HDMI port
Kimenetek száma	1 HDMI port (beépített pigtail kábel)
Maximális felbontás	1920 x 1080p (Full HD)
Sávszélesség	250 MHz / 2,5 Gbps csatornánként (összesen 7,5 Gbps)
Színmélység	12 bit csatornánként (összesen 36 bit)
Támogatott hangformátumok	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Kapcsolási funkció	Automatikus (aktív forrás érzékelése) és manuális (gomb)
HDCP kompatibilitás	Igen
Tápellátás	Külső tápellátás nem szükséges, max. 5 W teljesítmény
Üzemi hőmérséklet	0 °C - +70 °C
Üzemi páratartalom	10% - 85% relatív páratartalom (nem lecsapódó)
Tárolási hőmérséklet	-10 °C - +80 °C
Tárolási páratartalom	5% - 90% relatív páratartalom (nem lecsapódó)
Biztonság	Tartsa gyermekektől elzárva, kerülje a nedvességet, ne szerelje szét
Tisztítás	Enyhén nedves, nem szöszölő ruhával, karcos tisztítószer nélkül
Csomagolás tartalma	HDMI kapcsoló, használati utasítás
Garancia	Nem megfelelő használat esetén érvényét veszti
Megfelelőség	CE jelölés
Ártalmatlanítás	Ne dobja a háztartási hulladékba, vigye gyűjtőhelyre

Gyakran ismételt kérdések - HDM21A Schwaiger

Hogyan működik az automatikus kapcsolás a Schwaiger HDM21A készüléken?

A kapcsoló automatikusan érzékeli az aktív forrást (bekapcsolt vagy csatlakoztatott) és kiválasztja azt. Ha a forrás ki van kapcsolva vagy le van választva, áttér a következő forrásra. Az automatikus kapcsolás működéséhez a készenléti állapotban lévő forrásokat teljesen le kell választani a tápellátásról.

Mi a HDM21A által támogatott maximális felbontás?

A maximális videófelbontás 1920 x 1080p (Full HD) egyetlen kapcsolaton. Támogatja továbbá a váltottsoros felbontásokat: 480i, 576i, 1080i és a progresszíveket: 480p, 576p, 720p.

Használhatom ezt a kapcsolót PS4-gyel vagy Xbox-szal?

Igen, a kapcsoló kompatibilis olyan játékkonzolokkal, mint a PS4, PS3, Xbox360 és egyéb HDMI források.

A kapcsolóhoz szükséges külső tápellátás?

Nem, a Schwaiger HDM21A-nak nincs szüksége külső tápellátásra. Önellátó a HDMI kábelen keresztül, maximum 5 W teljesítménnyel.

Hogyan tisztítsam a HDMI kapcsolót?

Használjon egy nagyon enyhén nedves, nem szöszölő ruhát (karcos tisztítószer nélkül), és ügyeljen arra, hogy ne kerüljön folyadék a készülékbe.

Mi a teendő, ha az automatikus kapcsolás nem működik?

Ellenőrizze, hogy a források teljesen be vannak-e kapcsolva (nem készenléti állapotban). Ha egy forrás készenléti állapotban van, a kapcsoló nem érzékeli azt. Ekkor használja a manuális kiválasztó gombot.

Milyen hangformátumok támogatottak?

A kapcsoló támogatja a tömörítetlen (LPCM) és tömörített hangformátumokat, mint a DTS Digital, Dolby Digital, DTS-HD és Dolby True HD.

A HDM21A kompatibilis a HDCP-vel?

Igen, támogatja a HDCP kommunikációt, biztosítva a védett tartalmakkal való kompatibilitást.

Melyek a fontos biztonsági óvintézkedések?

Tartsa a készüléket gyermekektől elzárva, kerülje a nedvességet és az ütéseket, ne helyezzen be tárgyakat a portokba, és ne szerelje szét a terméket (nincsenek felhasználó által javítható alkatrészek).

Hogyan ártalmatlanítsam a kapcsolót élettartama végén?

Ne dobja a háztartási hulladékba. Tegye le egy nyilvános gyűjtőhelyre az elektromos és elektronikus készülékek számára, a helyi előírásoknak megfelelően.

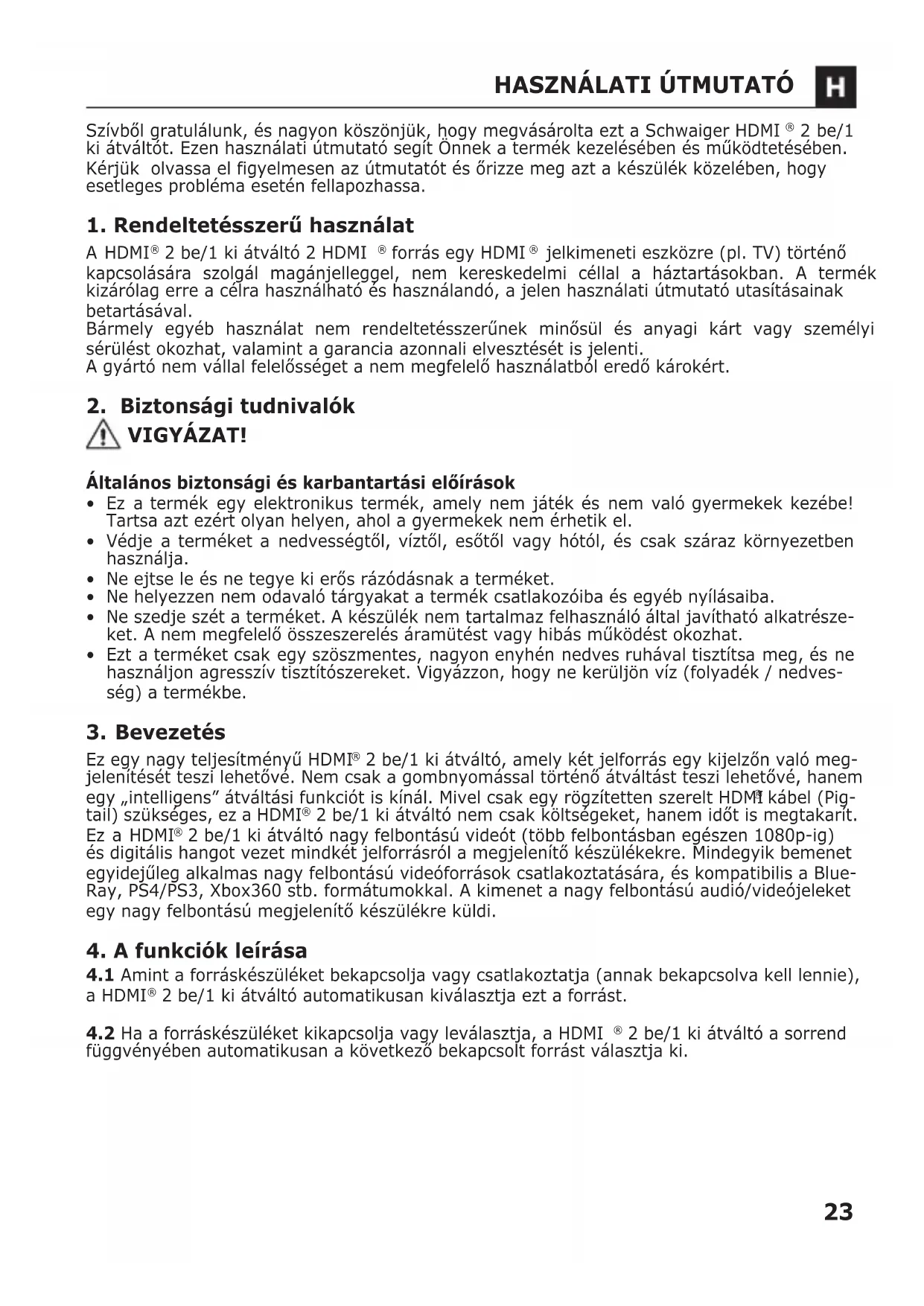

HASZNÁLATI ÚTMUTATÓ HDM21A Schwaiger

Szívből gratulálunk, és nagyon köszönjük, hogy megvásárolta ezt a Schwaiger HDMI ^® 2 be/1 ki átváltót. Ezen használati útmutató segít Önnek a termék kezelésében és működtetésében. Kérjük olvassa el figyelmesen az útmutatót és őrizze meg azt a készülék közelében, hogy esetleges probléma esetén fellapozhassa.

1. Rendeltetésszerű használat

A HDMI® 2 be/1 ki átváltó 2 HDMI ® forrás egy HDMI® jelkimeneti eszközre (pl. TV) történő kapcsolására szolgál magánjelleggel, nem kereskedelmi céllal a háztartásokban. A termék kizárólag erre a célra használható és használandó, a jelen használati útmutató utasításainak betartásával.

Bármely egyéb használat nem rendeltetésszerűnek minősül és anyagi kárt vagy személyi sérülést okozhat, valamint a garancia azonnali elvesztését is jelenti.

A gyártó nem vállal felelősséget a nem megfelelő használatból eredő károkért.

2. Biztonsági tudnivalók

VIGYÁZAT!

Általános biztonsági és karbantartási előírások

• Ez a termék egy elektronikus termék, amely nem játék és nem való gyermekek kezébe! Tartsa azt ezért olyan helyen, ahol a gyermekek nem érhetik el.
• Védje a terméket a nedvességtől, víztől, esőtől vagy hótól, és csak száraz környezetben használja.
• Ne ejtse le és ne tegye ki erős rázódásnak a terméket.
• Ne helyezzen nem odavaló tárgyakat a termék csatlakozóiba és egyéb nyílásaiba.
• Ne szedje szét a terméket. A készülék nem tartalmaz felhasználó által javítható alkatrészeket. A nem megfelelő összeszerelés áramütést vagy hibás működést okozhat.
• Ezt a terméket csak egy szöszmentes, nagyon enyhén nedves ruhával tisztítsa meg, és ne használjon agresszív tisztítószereket. Vigyázzon, hogy ne kerüljön víz (folyadék / nedvesség) a termékbe.

3. Bevezetés

Ez egy nagy teljesítményű HDMI® 2 be/1 ki átváltó, amely két jelforrás egy kijelzőn való megjelenítését teszi lehetővé. Nem csak a gombnyomással történő átváltást teszi lehetővé, hanem egy „intelligens” átváltási funkciót is kínál. Mivel csak egy rögzítetten szerelt HDMI kábel (Pig-tail) szükséges, ez a HDMI® 2 be/1 ki átváltó nem csak költségeket, hanem időt is megtakarít. Ez a HDMI® 2 be/1 ki átváltó nagy felbontású videót (több felbontásban egészen 1080p-ig) és digitális hangot vezet mindkét jelforrásról a megjelenítő készülékekre. Mindegyik bemenet egyidejűleg alkalmas nagy felbontású videóforrások csatlakoztatására, és kompatibilis a Blue-Ray, PS4/PS3, Xbox360 stb. formátumokkal. A kimenet a nagy felbontású audió/videójeleket egy nagy felbontású megjelenítő készülékre küldi.

4. A funkciók leírása

4.1 Amint a forráskészüléket bekapcsolja vagy csatlakoztatja (annak bekapcsolva kell lennie), a HDMI® 2 be/1 ki átváltó automatikusan kiválasztja ezt a forrást.

4.2 Ha a forráskészüléket kikapcsolja vagy leválasztja, a HDMI ^ 2 be/1 ki átváltó a sorrend függvényében automatikusan a következő bekapcsolt forrást választja ki.

Információ:

• Amennyiben a forráskészülékek készenléti üzemmódban vannak, azok áramellátását ki kell kapcsolni, mivel ellenkező esetben a HDMI® 2 be/1 ki átváltó az „intelligens” átváltást nem tudja végrehajtani.
• Ha egy forrást csatlakoztat vagy leválaszt, ez a HDMI® 2 be/1 ki átváltó teljesen automatikusan működik.

A HDMI® 2 be/1 ki átváltónak számos funkciója van, amely a kiváló üzemelésről gondoskodik.

E funkciók közé tartozik:

• Többfunkciós bekapcsolás: automatikusan vagy mechanikusan
• Támogatja a maximális 1080p képfelbontást
• Támogatja a csatornánkénti 250 MHz/2,5 Gbps sávszélességet (7,5 Gbps minden csatorna esetében)
  • Támogatja a csatornánkénti 12 bit színmélységet (36 bit minden csatorna esetében)
• HDCP átvezetés
  • Támogatja a tömörítetlen hangot, például LPCM-et
• Támogatja a tömörített hangot, például DTS Digital-t, Dolby Digital-t (beleértve a DTS-HD-t és Dolby True HD-t)

5. Csatlakoztatás és üzemeltetés

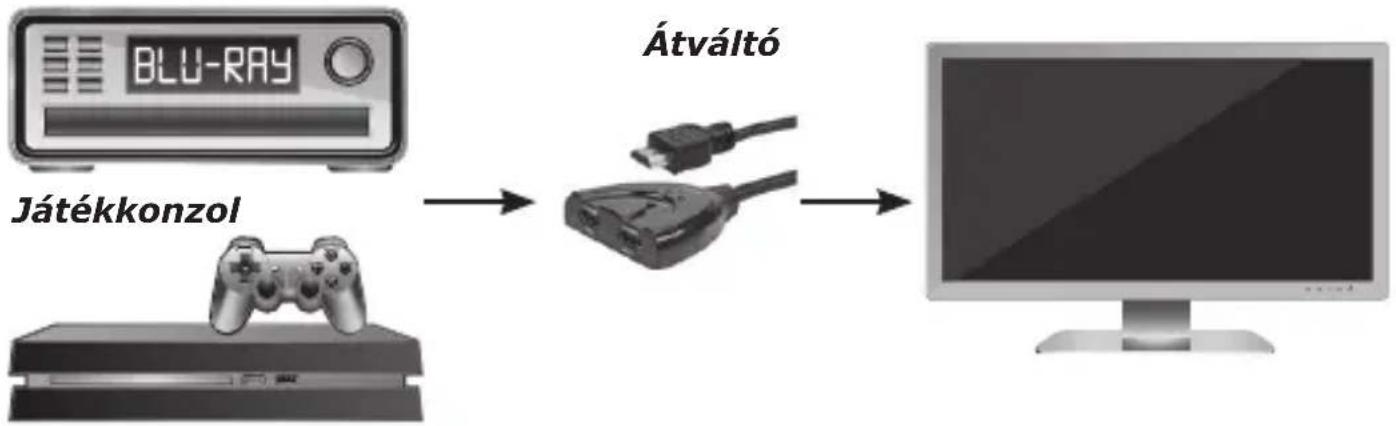

5.1 Csatlakoztassa a HDMI® bemeneti forrásokat a HDMI® 2 be/1 ki átváltóra.

HDVD HDTV

5.2 Csatlakoztassa a rögzítetten elhelyezett HDMI® kábelt (Pigtail) a megjelenítő készülékre.
5.3 Nyomja meg a „Select“ gombot a bemeneti forrás kiválasztásához.

Figyelem: A kábelt óvatosan dugja be/húzza ki.

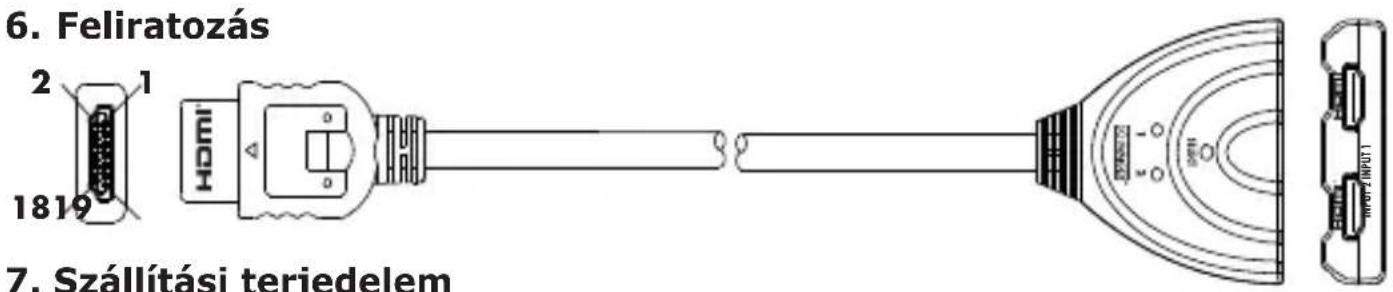

6. Feliratozás 2 1 1819 HOMI 7. Szállítási teriedelem

Ellenőrizze a csomagolást, és győződjön meg róla, hogy a csomagkarton a következő tárgyakat tartalmazza, mielőtt megpróbálja a készüléket üzembe helyezni.

• HDMI® 2 BE/1 KI ÁTVÁLTÓ
- Használati útmutató

8. Müszaki adatok

Műszaki adatok (jelbemenet/kimenet)
Bemeneti DDC jel 5 V p-p (TTL)
Maximális single link tartomány 1920x1080p
Üzemi frekvencia
Függőleges frekvenciatartomány 50/60 Hz
Videóerősítő sávszélessége 2,5 Gbps/250 MHz
Felbontások (HDTV)
Váltottsoros (50 és 60 Hz) 480i, 576i, 1080i
Progresszív (50 és 60 Hz) 480p, 576p, 720p, 1080p
Környezeti feltételek
Üzemi hőmérséklet 0 °C és +70 °C között
Üzemi páratartalom 10% - 85% relatív páratartalom (nem kondenzáló)
Tárolási hőmérséklet -10 °C és +80 °C között
Tárolási páratartalom 5% - 90% relatív páratartalom (nem kondenzáló)
Áramellátás
Külső áramellátás Nem szükséges
Teljesítményfelvétel (max.) 5 W
Tartozék Használati útmutató

Információ: A műszaki adatok előzetes értesítés nélkül megváltoztathatók.

Felelősség kizárása

A Schwaiger GmbH semmilyen felelősséget vagy szavatosságot nem vállal olyan károkért, amelyek a termék szakszerűtlen össze- vagy felszereléséből, valamint a termék szakszerűtlen használatából vagy a biztonsági tudnivalók figyelmen kívül hagyásából erednek.

Ártalmatlanítás

A villamos és elektronikus készülékeket, valamint elemeket nem szabad a háztartási szeméttel együtt ártalmatlanítani. A fogyasztó törvényileg köteles a villamos és elektronikus készülékeket, valamint elemeket élettartamuk végén az erre szolgáló nyilvános gyűjtőhelyekre vagy a vásárlás helyére visszajuttatni. Ezek részleteit az adott ország

jogszabályai szabályozzák. A terméken, a kezelési útmutatón, ill. a csomagoláson lévő szimbólum erre a rendelkezésre utal.

Megfelelőség

A CE-jellel a Schwaiger GmbH cég kijelenti, hogy a termék a vonatkozó irányelvek és rendelkezések lényeges védelmi követelményeinek megfelel.
