HASZNÁLATI ÚTMUTATÓ DTA4000 Schwaiger
Gratulálunk, és kösönjuk, hovy a DTA4000 011 kultiéri antennát valasztotta. A jelen hasznalati utmutató segitséget nyujt Ölnek a termek hasznalata és kezelése során. Olvassa el gondosan a hasznalati utmutató. Örizze meg az utmutató a termek teljes élettartama alatt, és adja azt tovabb a következő hasznalónak vagy tulajdonosnak.
Ellenorizzé a csomag tartalmának teljességét, és győzódjön meg rola, hogy az nem tartalmaz hibás vagy sérult alkatrészeket. Minden általunk forgalmazott készülék megfelel a vásárláskor érvényben levőBiztonsági előirásoknak, és rendeltetéssszerő használat esétén alapvetően biztonságos! A jelen használati utmutatóban a DTA4000 011 kultiéri antenna az egyszerüseg kedveért „kultiéri antennaként" szerepel.
RENDELTÉSSZERÜ HASZNÁLAT
- A kultiéri antenna digitális TV vételère szolgál.
A megadottól elterő használat nem megengedett!
BIZTONSÁGI TUDNIVALÖK
- A halózati csatlakozó dugalja legyen konnyen elérhető.
- A dugaljat ellato halózati szerelvény rendelkezzen onallo levalaszto kapcsolási lehetőseggel.
- Kérjuk, használjon megfelelo' dugaszolható halózati tápegységet (lásd „Múszaki adatok"). Ügyeljen a polaritása.
- A kūltéri antenna elektramos készülék, amely nem való gyermekek kezebe!
- Ezert gyermekektól távol tartando.
- Ne helyezzen idegen tárgyakat a készülék csatlakozóiba vagy nyílásaiba.
- A kūltéri antenna meghibásodása esétén a javításhoz vegye igénybe szakember segítségét.
Tisztlatas elott huzza ki a halozati csatlakozot. - A kūltéri antenna tisztításhoz használjon szöszmentes, legfeljebb enyhén nedves Kendőt, és ne alkalmazzon maró tisztítószert. Kūlönösen ügyeljen arra, hogy ne kerüljön viz (folyadék/nedvesség) a termékbe.
| MÜSZAKI ADATOK | |
| Frekvencia- / vételi tartomány | UHF (470 -790 MHz) |
| Csatornák: 21 - 60 | |
| Impedancia: 75 Ω | |
| Koaxiális kábel 8,5 m mellekelve | |
| Vevőegység/TV csatlakozó: | 5-6 V DC 50 mA |
| Áram-CSatlakoztatás: | Dugaszolható hálózati páegység mellekelve, 5-6 V / min. 50 mA DC |
| Védettség: | IPX4 |

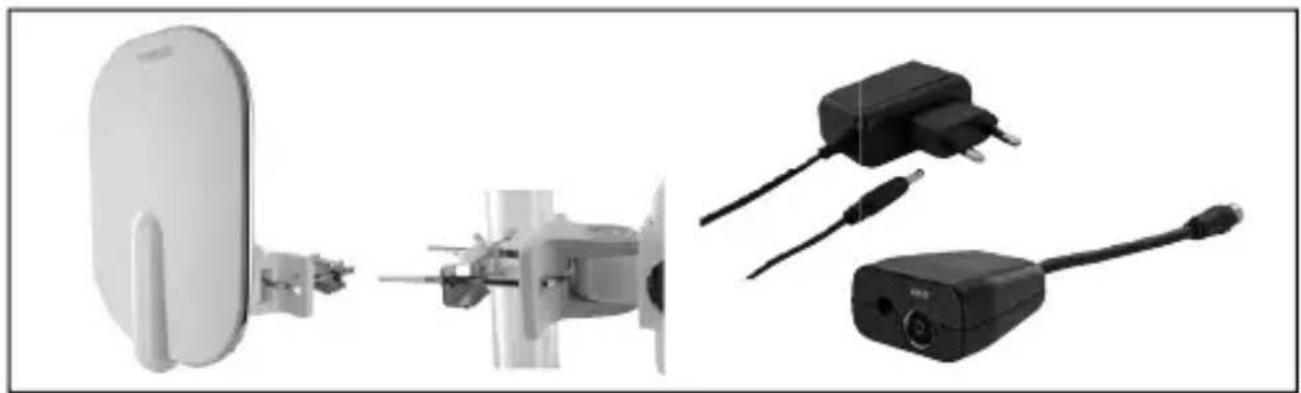

CSOMAGOLÁS TARTALMA
Aktiv kulteri antenna (UHF) beepitett erositovel
Koaxialis csatlakozokabel 8.5 m
Dugaszolható halózati tápegység
Tápfeladó
- Elhelyezésvillanyoszlopon
Biztonsági elóirásokat tartalmazó használati utmutató
OPTIMÁLIS FELÁLLITASI HELY A KÜLTÉR I ANTENNA RÉSZÉRE
A legjobb vétel érdekébenBiztositani kell, hogy az adó és a kultéri antenna kozott a lehető legkevesebb oylan akadály helyezkedjen el, amely a vételt zavarhatja.
A DVB-T(2) vevöegységek gyakran el vannak látva jeleròsség jelzóvel (szintjel-zóvel). Ez a jelzés alkalmas a legjobb antennahelyzet megtalálsához. Kérjuk, hogy probáljon ki tobb elhelyezési és tajolási lehetőseget, mielott az antennat a vegleges helyzetbe állitja
KÜLTÉR I ANTENNA FELSZERELESE
A. Felszerelés az oszlopra
Dugja át az U bilincset az oszlopon, állítsa be az antenna tartóját, és szorítsa meg a csavarokat
H KEZELÉSI UTASITÁS

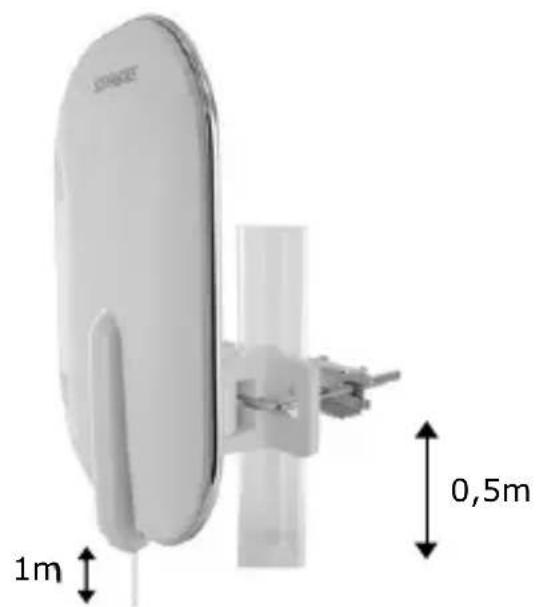

Kösse a koaxialis kabel kb. 1 méteres részét kb. 0,5 m mélységben a rögzító rudra, igy az antennanak eleg helye lesz a poźcio esetleges módosításához.

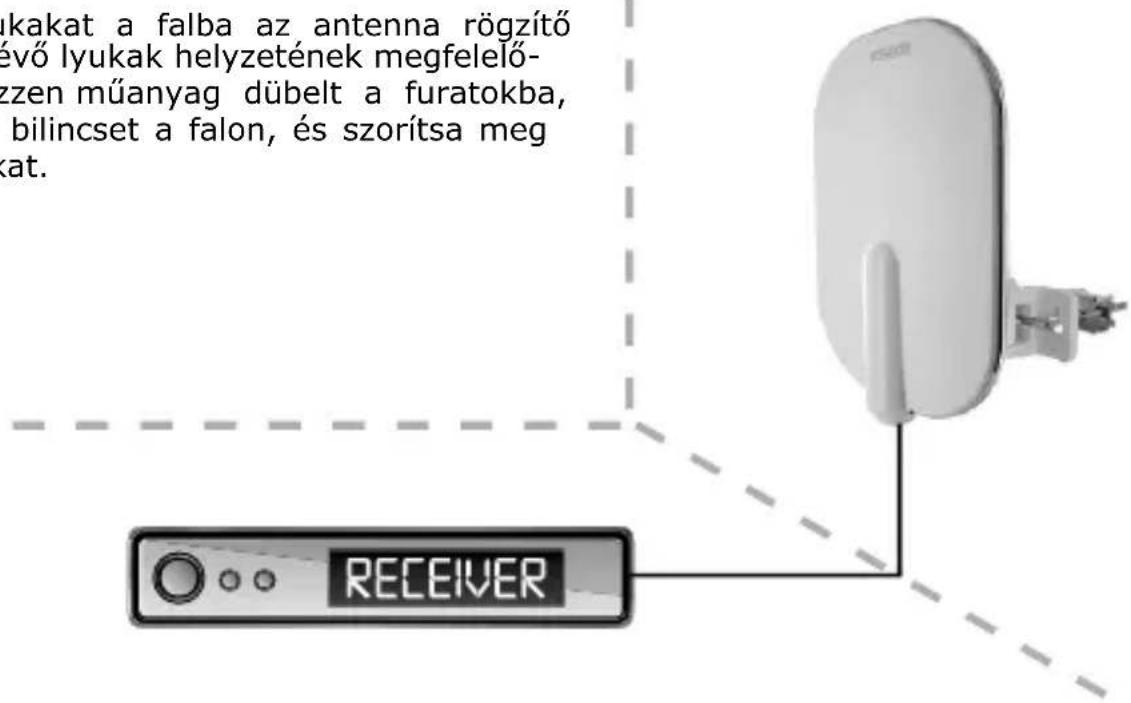

B. Felszerelés falra
Furjon lyukakat a falba az antenna rogzitobilincsén lev'o lyukak helyzetenek megfeleloen, helyezzen muanyag dubelt a furatokba, rogzitse a bilincset a falon, es szoritsa meg a csavarokat.

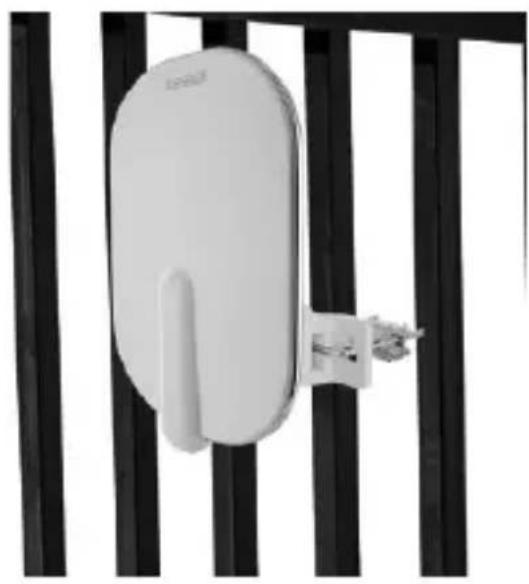

C. Rögzítés korláton (erkély)
Szerelje fel a bilinccsel az antenna tartoját a korlátra. Csavarozza a koaxíalis kábelt az F csatlakozókkal az antennára, és rögzítse az antennat a forgó talpon a megfelelo helyzetben.
A vizallo fedel rogzítése
Csatlakoztassa a koaxialis kabelt az antenna F aljzataba, esBiztositsa a kabelt. Rogztse a vizalló fedelet ugy, hogy a csatlakozás fedett legyen, es ne juthasson be viz.

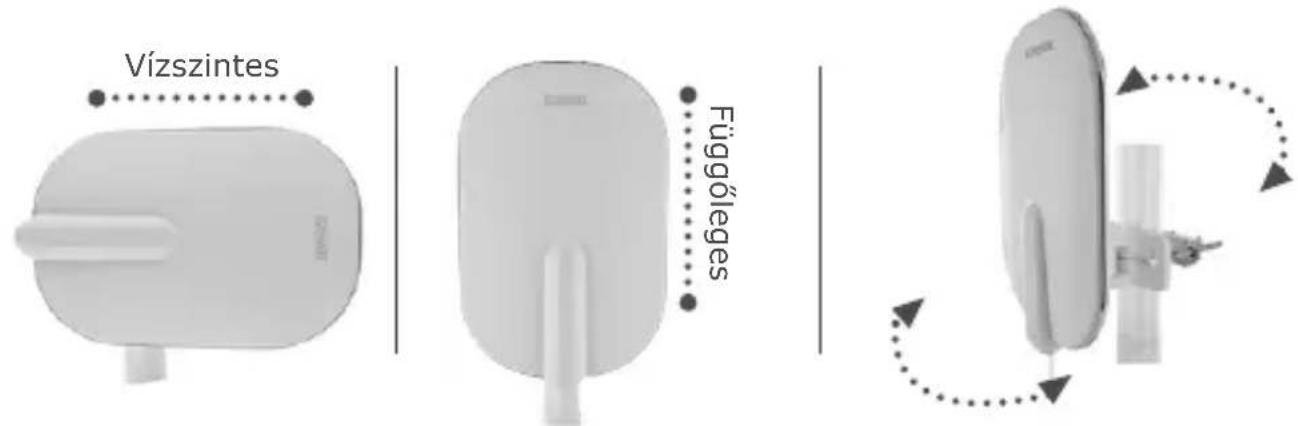

A VÉTELI IRÁNY BEÁLLITÁSA
Állitsa be az antenna helyzetét a visszintes és fuggoleges jelek sugárzásanak megfeleloen.

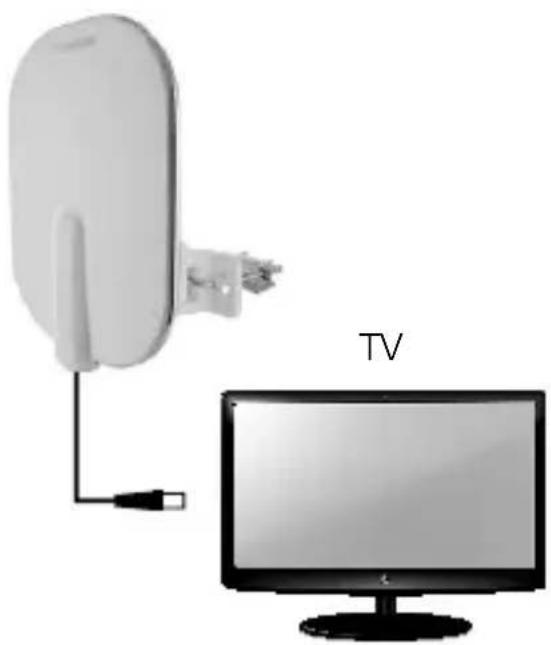

A KÜLTÉR I ANTENNA CSATLAKOZTATÁS A BEEPITETT DVB-T(2) VEVÖEGYSEGEL ELLATOTTT TV KÉSZÜLEKEKHEZ
Csatlakoztatási példa 1
| CSATLAKOZTATÁSI PÉLDA 1 |
| Áramellátás a TV készülékbe beépített DVB-T(2) vevőegységen keresztül |
| 1. Bizonyosodjon meg róla. hogy a TV készülék ki van kapcsolva. |
| 2. Csatlakoztassa a kultéri antenna koaxiális kabelét a TV készülék antenna csatlakozójába. |
| 3. Ezután bekapcsolhatja a TV készüléket. |
| 4. Kapcsolja be TV készüléke menüjében az 5 V áramellátást, hogy a külso erösítǒt a koaxiális kabelen keresztül arammal lássa el. |
| 5. Ezután megkeresheti az elérhető adásokat. Szükség esetén használja a TV készülék kezelési utasításat segítségkényt. |

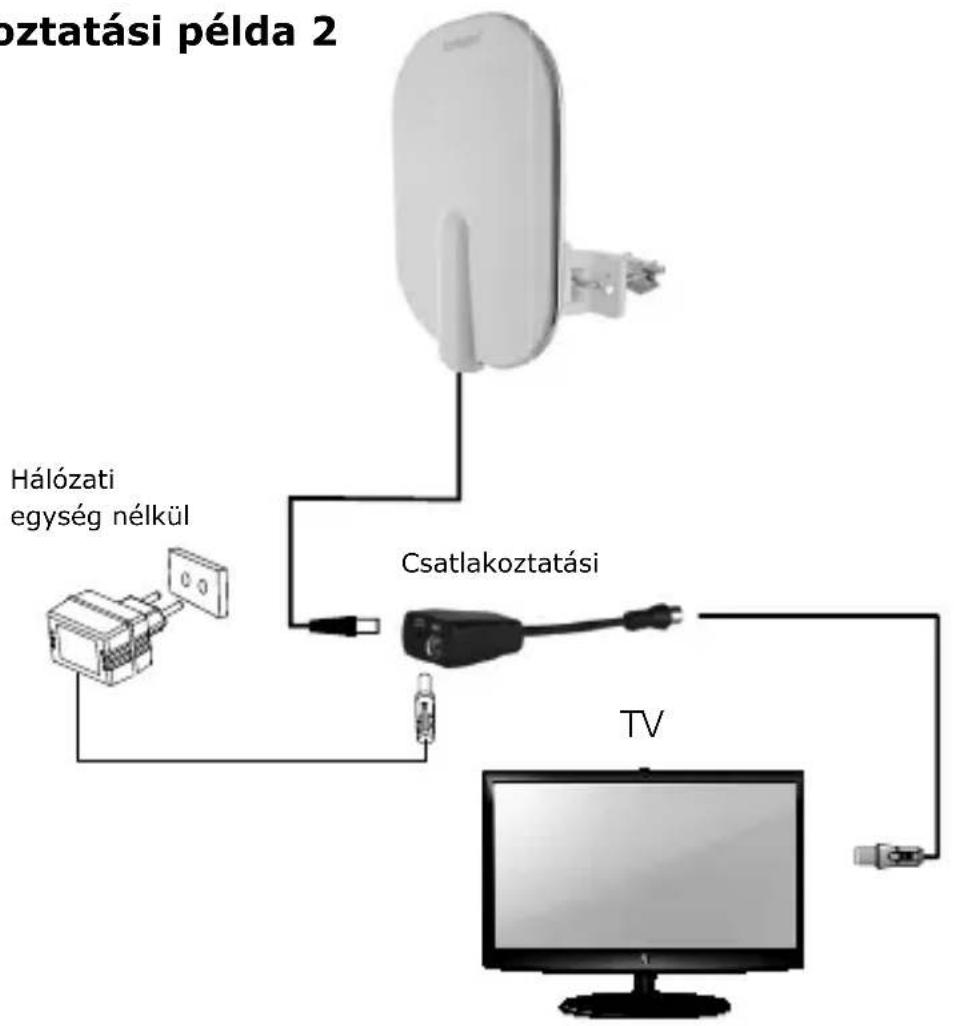

Csatlakoztatási példa 2
CSATLAKOZTATÁSI PÉLDA 2
Áramellátás a csomagban található külso hálozati egységen keresztül
- Bizonyosodjon meg rola. hogy a TV keszülék ki van kapcsolva.
- Csatlakoztassa a kultéri antenna koaxialis kabelét a tapfelado antenna csatlakozójába.
- Csatlakoztassa a külso halózati egység kabelét a tapfeladó csatlakozó aljataba, valamint a külso halózati egységet egy 230 V AC dugaszoló aljzatba.
- Csatlakoztassa a tapfeladó rovid koaxíalis kabelét a TV készülék antenna bemenetébe.
- Ennel a csatlakoztatasi modnal nem jatszik szerepet, hogy a TV keszülék 5 V aramellatasa aktivalva van-e.
- Ezután bekapcsolhatja a TV készüléket, és megkeresheti az elérhető adásokat. Szükség esétén használjá a TV készülék kezelési utasításat segitségként.
A KÜLTÉR I ANTENNA CSATLAKOZTATÁSA BEEPÍTETT DVB-T(2) VEVÖEGYSEG NÉLKÜLITV KÉSZÜLEKEKHEZ

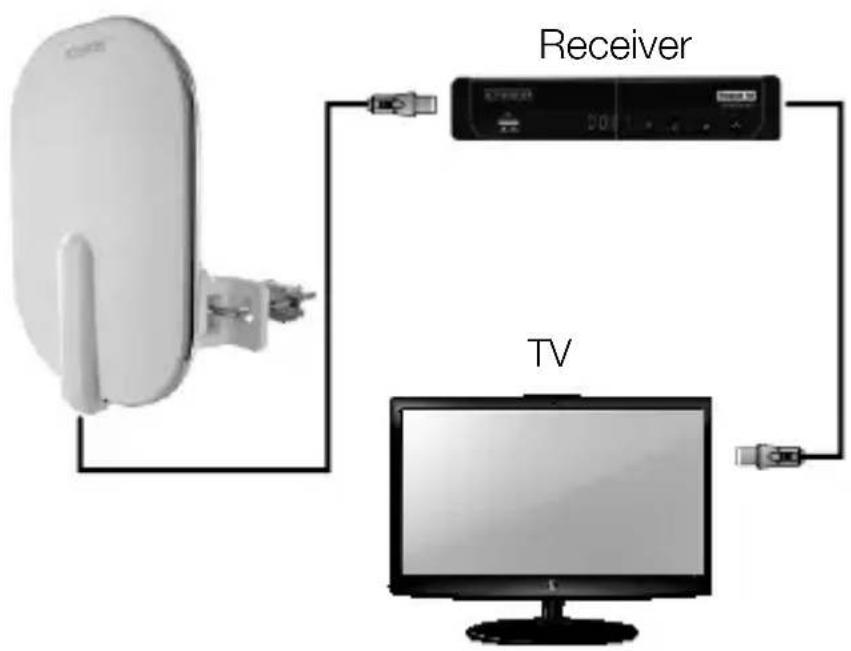

Csatlakoztatási példa 1
| CSATLAKOZTATÁSI PÉLDA 1 |
| Áramellátás a DVB-T(2) vevőegységen keresztül |
| 1. Bizonyosodjon meg róla. hogy a TV készülék ki van kapcsolva. |
| 2. Csatlakoztassa a kultiéri antenna koaxiális kabelét a DVB-T(2) vevőegység antenna csatlakozójába. |
| 3. Ezután bekapcsolhatja a TV készüléket és a vevőegységet. |
| 4. Kapcsolja be a DVB-T(2) vevőegység menüjényan az 5 V áramellátást, hogy az antennába beépített erősítőt a koaxiális kabelen keresztül ár mammal lássa el. |
| 5. Ezután megkeresheti az elérhető adásokat. Szükség esetén használja a TV készülék kezelési utasításat segítségkényt. |

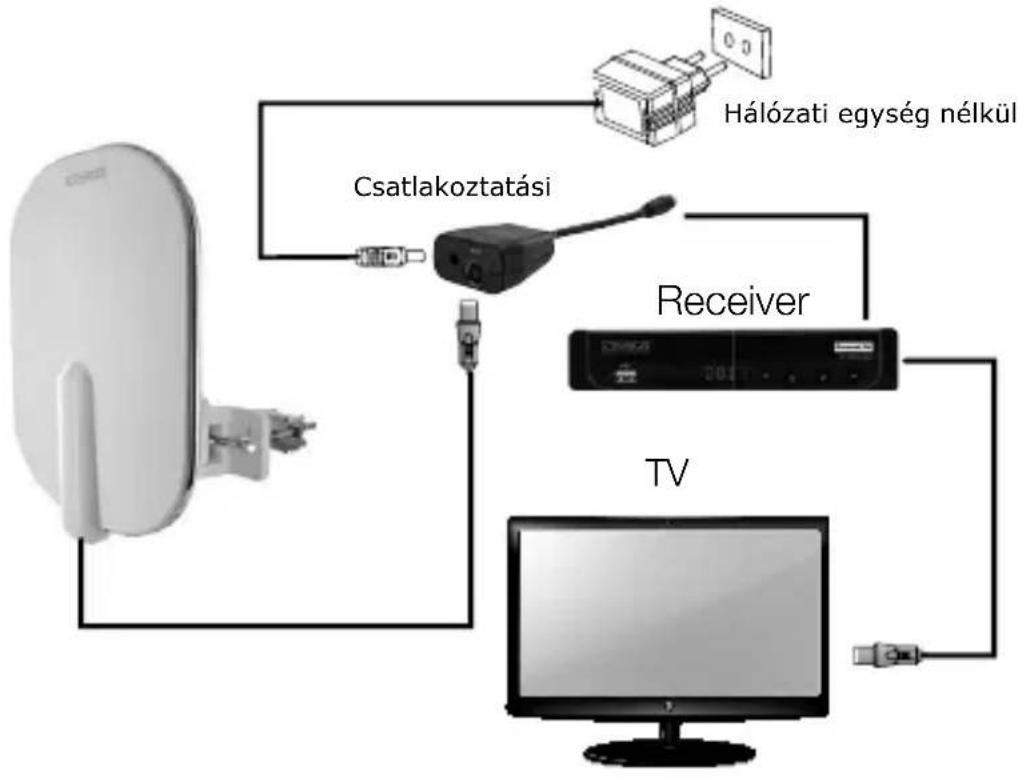

Csatlakoztatási példa 2
CSATLAKOZTATÁSI PÉLDA 2
Áramellás a csomagban található külso hálozati egységen keresztül
- Bizonyosodjon meg rola. hogy a DVB-T(2) vevoegység ki van kapcsolva.
- Csatlakoztassa a kultéri antenna koaxialis kabelét a tapfelado antenna csatlakozójába.
- Csatlakoztassa a külso halózati egység kabelét a tapfeladó csatlakozó aljzataba, valamint a külso halózati egységet egy 230 V AC dugaszoló aljzataba.
- Csatlakoztassa a tapfelado koaxialis kabelét a DVB-T(2) vevöegység antenna bemenetébe.
- Ennel a csatlakoztatási modnál nem jatszik szerepet, hogy a DVB-T(2) vevoegység 5 V aramellátása aktivalva van-e.
- Ezután bekapcsolhatja a TV keszüléket és a DVB-T(2) vevőegységet.
- Ezután megkeresheti az elérhető adásokat. Szükség esetén használja a DVB-T(2) vevőegység kezelésiutasítását segítségként.
Ártalmatlanítás
A villamos es elektronikus keszülékeket, valamint elementet nem szabad a háztartási szeméttel együtt ártalmatlanitani. A fogyasztó törvenyileg kõteles a villamos és elektronikus keszülékeket, valamint elementet elettartamuk végén az erre szolgálo nyilvános gyújtöhelyekre vagy aVASárlas helye
re visszajuttatni. Ezek részleteit az adott ország jogszabályai szabályozzk. A terméken, a kezelési utmutaton, ill. a csomagoláson levő szimbólum erre a rendel-kezésre utal.
Felelosség kizárasa
A Schwaiger GmbH semmilyen felelosséget vagy szavatossagot nem vallal oyan károkér, amelyek a termek szakszerütlen össze- vagy felszereléseból, valamint a termek szakszerütlen hasznalataból vagy a biztonsági tudnivalók figyelmen kivül hagyásaból erednek.
Gyártói informação
Mélyen tiszteft Vásárló, ha műszaki tanácsra van szüksége, és szakkereskedője nem tudott segíteni, forduljon műszaki ügyfélszolgálatunkhoz.
Egyszerusitett EU megfeleloségi nyilatkozat a RED irányelv szerint
A Schwaiger GmbH ezennel kijelenti, hovy a radioberendezés típusa a 2014/53/EU irányelvnek megfelel.
Az EU megfelelosegi nyilatkozat teljes szövege a kovetkezo internetcimen erhető el: https://download.schwaiger.de
Nyitvatartasi ido: (Muszaki ügyfelszolgálat němet nyelven)
Hétfótól pentekig: 08:00 - 17:00 ora
