NAVODILA ZA UPORABO DTA4000 Schwaiger
Ta navodila za uporabo so namejena temu, da vam olajsajo uporabo in upravljanje naprave. Skrbno preberite ta navodila za uporabo. Shranite navodila skozicelotno ziviljenjsko dobo izdelka in jih predajte naslednjim uporabnikom ali lastnikom.
Preverite popolnost prodajnega kompleta in se prepričajte, da noben kos ni po-manjkljiv ali poškodovan. Vse naprave, ki jih prodajamo, ob nakupu ustrezajo veljavnim varnostnim predpisom in so pri pravilni uporabi načeloma varne!
Zaradi enostavnosti branja teh navodil za uporabo zunanje antene DTA4000 011 uporabljamo izraz „zunanja antenna".
PREDVIDENA UPORABA
- Zunanja antenna služi za sprejem digitalnih televizijskih programov.
Drugačna uporaba od opisane ni dovoljena!
VARNOSTNI NAPOTKI
Vticnica za vticni elektricni napajalnik mora biti zlahka dostopna.
- Instalacijska napeljava do vtičnice mora imeti vgrajeno odklopno napravo za prekinitev toka.
- Prosimo, uporabite ustrezni napajalnik (glej tehnicne podatke). Bodite pozorni na pravi pol.
- Zunanja antenna je elektronski izdelek, ki ni igrača za otroke!
- Zunanjo anteno hranite izven dosega otrok.
- Ne vstavljajte nobenih predmetov v priključke ali reže na napravi.
V primeru okvare naj zunanjo anteno popravi strokovnjak.
Pred cišcenjem izvlecite elektrčni vtic.
- Zunanjo anteno Čistite samo z rahlo navlaženo krpo, ki ne pušca nitk in ne uporabljajte agresivnih Čistil. Pri Čišćenju še posebej pazite na to, da v izdelek ne vdre voda ali druga tekocina.
TEHNICNI PODATKI
| Frequenz- / Empfangsbereich UHF (470 -790 MHz) | |
| Kanali 21 - 60 | |
| Impedanca 75 Ω | |
| Koaksialni kabel 8,5 m priložen | |
| Prikljucek za sprejemnik/TV | 5-6 V, enosmerno, 50 mA |
| Elektrichi priključek Priložen napajalnik 5-6 V / min. 50 mA DC | |
| Stopnja zašcite IPX4 | |

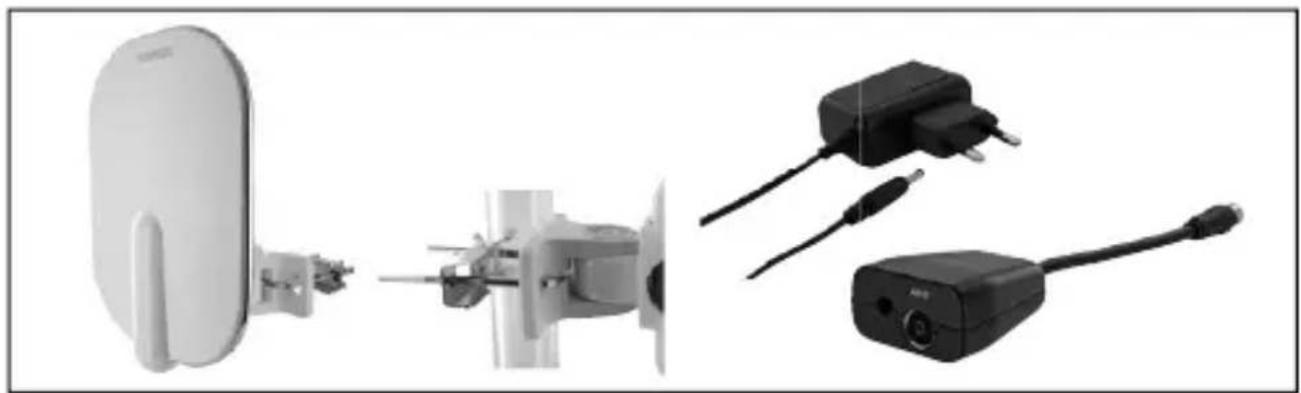

VSEBINA EMBALAŽE
Aktivna zunanja antenna (UHF) z vgrajenim ojačevalnikom
- Koaksjialnj prikliučni kabel 8.5 m
- Napajalnik
Antenskakretnica
Držalo za steber
- Navodila za uporabo z varnostimi dolocili
OPTIMALNO MESTO ZA POSTAVITEV ZUNANJE ANTENE
Za saber sprejem signala zagotovite, da bo med oddajnikom in zunanjo anteno Čim manj ovir, ki bi lahko motile signal.
Sprejemniki DVB-T(2) imajo pogosto prikazovalnik jakosti signala (prikazovalnik ravni). S tem prikazovalnikom lahko poiscete najboljsi položaj antene. Preden anteno namestite na koncno mesto, preverite več različnih položajev.
MONTAZAZUNANJEANTENE
C. Pritrditev na ograjo (balkon)
Namestite držalo antene z veznico na ograjo. Privijte koaksialni kabel z F-vtikačem na anteno in po ustrezni izravnavi pritrdite anteno na vrtljivo podnožje.
Pritrditev vodotesnegapokrova
Priključite koaksialni kabel na F-vtičnico antene in zavarujte kabel. Pritrdite vodotesniPokrov, tak da je priključekPokrit in voda ne more vdreti v notranjost.

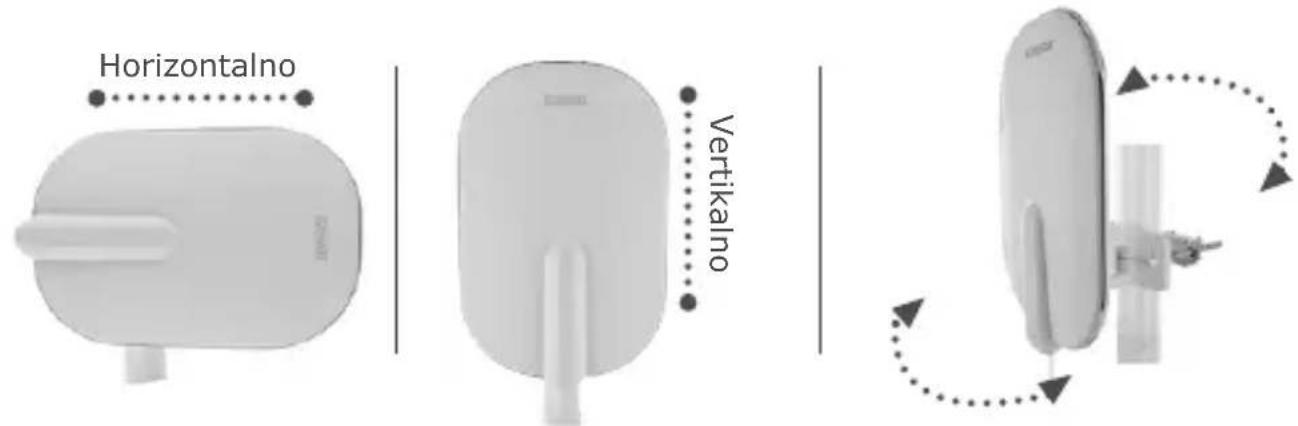

NASTAVITEV V SMERI SPREJEMANJA SIGNALA
Nastavite položaj antene, ustrezno z oddajanjem horizontalega ali vertikalnega signala.
PRIKLJUCITEV ZUNANJE ANTENE ZA TELEVIZIJ-SKE SPREJEMNIKE Z VGRAJENIM SPREJEMNIKOM DVB-T(2)

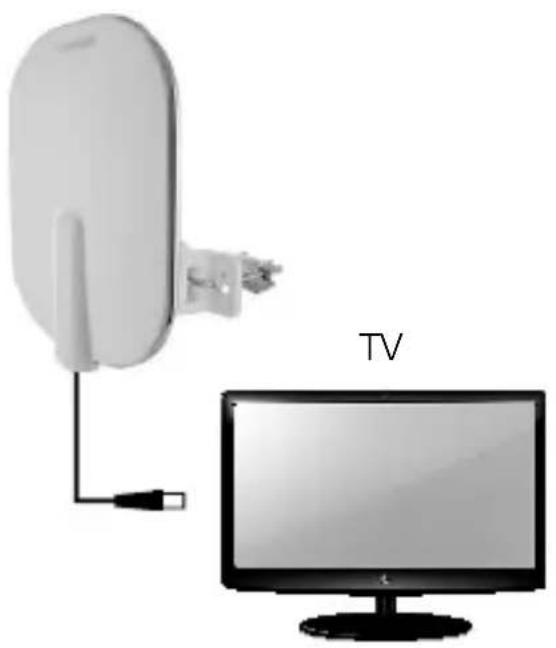

Primer priklop a 1
| PRIMER PRIKLOPA 1 |
| Elektricno napajanje prek sprejemnika DVB-T(2), vgrajenega v televizorju |
| 1. Zagotovite, da bo televizor izključen. |
| 2. Koaksialni kabel zunanje antene priključite na antenski priključek televizijskega sprejemnika. |
| 3. Zdaj lahko vključite televizor. |
| 4. V meniju televizijskega sprejemnika vklopite 5-voltno elektricno napajanje, da eksterni ojačevalnik vzpostavi elektricno napetost prek koaksialnegakabla. |
| 5. Zdaj lahko išćete programe s sprejemom. Pri tem preučite tudi navodila za uporabo televizijskega sprejemnika. |

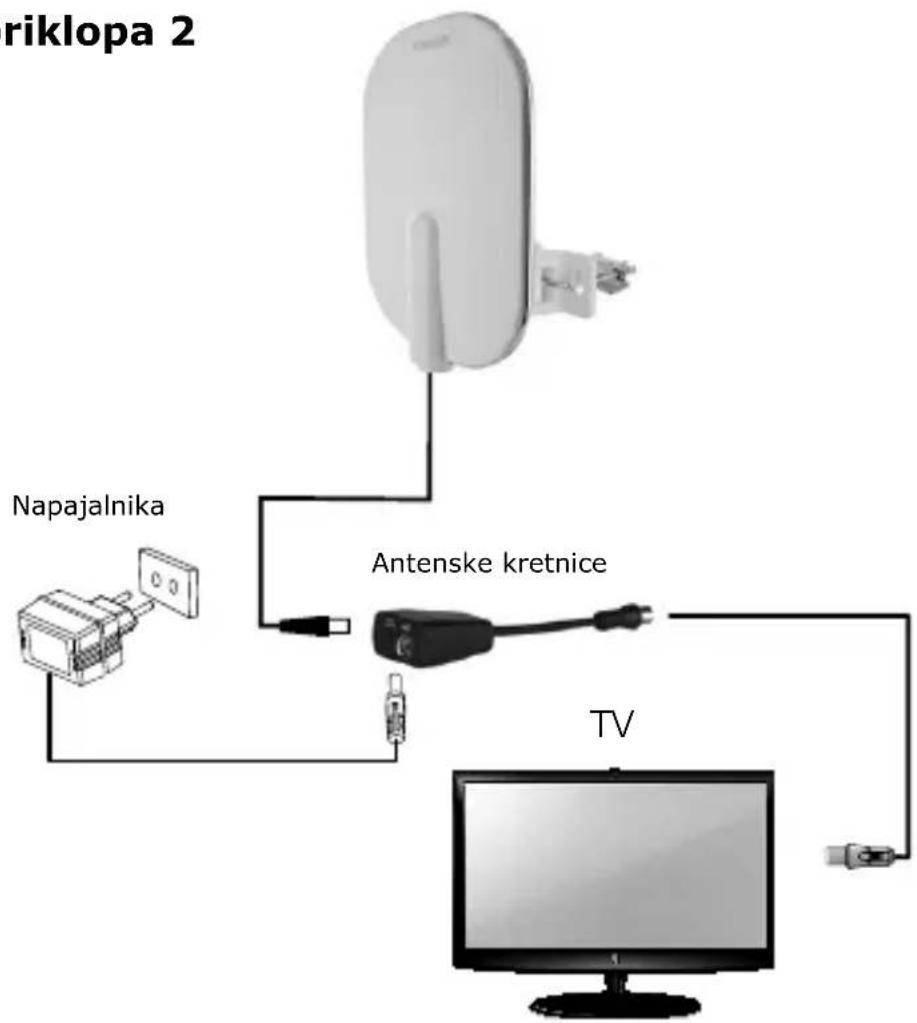

Primer priklop a 2
PRIMER PRIKLOPA 2
| Elektricno napajanje s priloženim zunanjim napajalnikom |
| 1. Zagotovite, da bo televizor izključen. |
| 2. Povežite koaksialni kabel zunanje antene z antenskim priključkom na napa-jalni kretnici. |
| 3. Vstavite kabel eksternega omrežnega dela v vtičnico na napajalni kretnici, kot tudi napajalnik v elektricno vtičnico 230 V AC. |
| 4. Kratki koaksialni kabel napajalne kretnice priključite na antenski vchod na vašem televizijskem sprejemniku. |
| 5. Pri tej priključitvi ni treba aktivirati 5V elektricne oskrbe s televizijskega sprejemnika. |
| 6. Zdaj lahko vlkjučite televizor in išcete programe s sprejemom. Pri tem preučite tudi navodila za uporabo televizijskega sprejemnika. |
PRIKLOP ZUNANJE ANTENE ZA TELEVIZORJE BREZ VGRAJENEGA SPREJEMNIKA DVB-T(2)

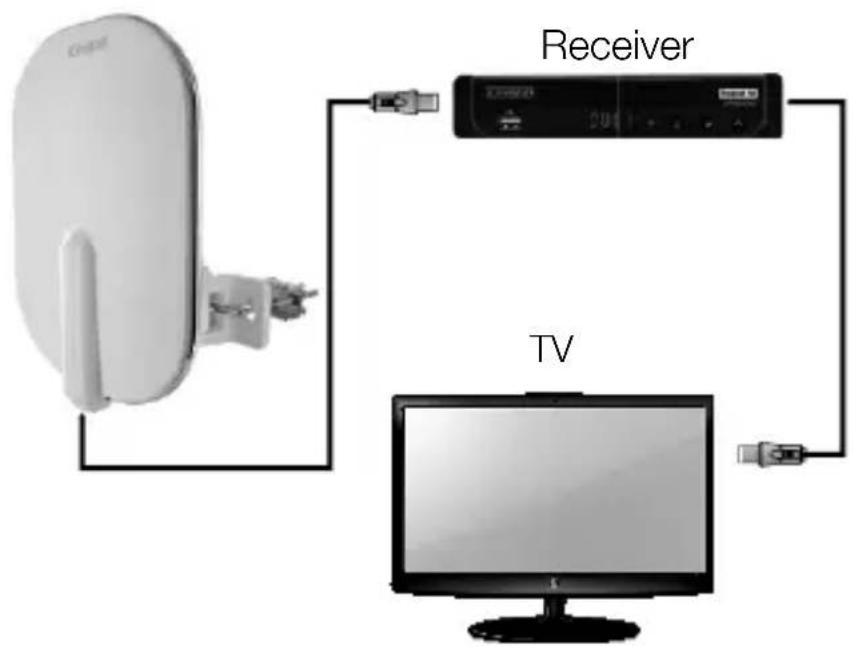

Primer priklop a 1
| PRIMER PRIKLOPA 1 |
| Elektricno napajanke prek sprejemnika DVB-T(2) |
| 1. Zagotovite, da bo televizor izključen. |
| 2. Povežite koaksialni kabel zunanje antene z antenskim priključkom sprejem-nika DVB-T(2). |
| 3. Zdaj lahko vključite televizor in sprejemnik. |
| 4. V meniju sprejemnika DVB-T(2) vklopite 5 V napajanze z elektricnim tokom, da prek koaksialnega kabla oskrbite anteno z elektricno napetostjo. |
| 5. Zdaj lahko išcete programe s sprejemom. Pri tem preučite tudi navodila za uporabo televizijskiega sprejemnika. |

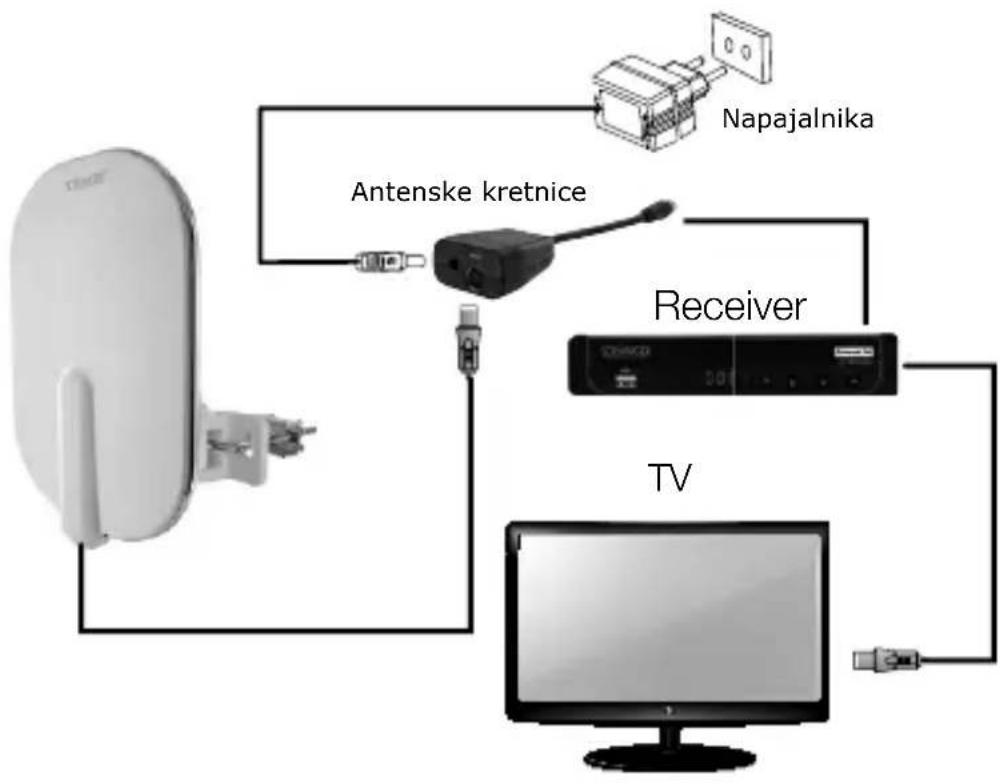

Primer priklop a 2
PRIMER PRIKLOPA 2
Elektricno napajanje s priloženim zunanjim napajalnikom
- Zagotovite, da bo sprejemnik DVB-T(2) izključen.
- Povežite koaksialni kabel zunanje antene z antenskim priključkom na napajalni kretnici.
- Vstavite kabel eksternega napajalnika v vticnico na napajalni kretnici, kot tudi napajalnik v elektricno vticnico 230 V AC.
- Koaksialni kabel napajalne kretnice priključite na antenski vchod na sprejemniku DVB-T(2).
- Pri tej priključitvi ni treba aktivirati 5V elektricne oskrbe sprejemnika DVB-T(2).
- Zdaj lahko vključite televizor in sprejemnik DVB-T(2).
- Zdaj lahko išete programe s sprejemom. Preučite tudi navodila za uporabo sprejemnika DVB-T(2).
Elektricnih in elektronskih naprav ter baterij ni dovoljeno odlagati skupaj z gospodinjskimi opadki. V skladu z zakonom mora uporabnik elektriche in elektronski naprave ter baterije ob koncu njihoveŽivljenjske dobe predatina predvidenih lokalnih zbiralnih mestih ali v trgovini. Podrobnosti glede
odlaganja med opadke ureja nacionalna zakonodaja posamezne države. Na to dolocilo opozjarja simbol na izdelku, v navodilih za uporabo oz. na embalazi.
Izjava o omejitvi odgovornosti
Podjetje Schwaiger GmbH ne prevzema nobene odgovornosti in jamstva za poskodbe ali skodo, nastale zaradi nepravilne vgradnje ali montaze, nepravilne uporabe izdelka ali neupoštevanja varnostnih napotkov.
Podatki o proizvajalcu
Spostovana stranka, Če potrebujete tehnici nasvet in vam vaš strokovni prodajalec ni mogel pomagati, se obrnite na našo tehnicno podporo.
Poenostavljena izjava o skladnosti v skladu z direktivami o radijski opremi
Podjetje Schwaiger GmbH izjavlja, da opisana radijska oprema ustreza zahtevam direktive 2014/53/EU in drugim zadevnim direktivam za ta izdelek. Celotno besedilo EU-izjave o skladnosti je na voljo na naslednjem splenetnem naslovu: https://download.schwaiger.de
Delovni Čas: (tehnična podpora v nemškem jeziku)
Od ponedeljka do petka: 8:00-17:00
Schwaiger GmbH
Würzburger Straße 17 | 90579 Langenzenn
Vroča linija: +49 (0) 9101 702-299
www.schwaiger.de | hotline@schwaiger.de
