BEDIENUNGSANLEITUNG DTA4000 Schwaiger

BEDIENUNG SANLEITUNG UND SICHERHEITSHINWEISE

AUSSENANTENNE DTA4000 011

Herzlichen Glückwunsch und viel Dank für den Kauf der Außenantenne DTA4000 011. Diese Bedienungsanleitung soll Ihnen beim Umgang und der Bedienung mit thisem Produkt halten. Lesen Sie die Bedienungsanleitung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben diese an nachfolgende Benutzer oder Besitzer weiter.

Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie safer, dass keine fehlerhaften oder beschädigten Teile enthalten sind. Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich safer! Zum einfacheren Lesen dieser Bedi-nungsanleitung wird die Außenantenne DTA4000 011 als „Außenantenne" bezeichnet.

Bestimmungsgemässe Verwendung

Die Außenantenne dient dem Empfang von digitalen Fernsehprogrammen.

Eine andere Verwendung als angegeben ist nicht zulässig!

Sicherheitshinweise

Die Steckdose fur das Steckernetzteil muss leicht zuganglich sein
- Die Installationszuleitung zur Steckdose muss über eine netztrennende Abschaltfähigkeit verfügen.
-itte verwenden Sie ein passendes Steckernetzteil (siehe technische Daten). Achten Sie auf die Polarität.
- Bei dieser Außenantenne handelt es sich um ein elektronisches Produkt, welche nicht in Kinderhände gehört!
- Bewahren Sie die Außenantenne deshalb außerhalb der Reichweite von Kindern auf.
- Führn Sie keine Objekte in die Anschlüsse oder Öffnungen des Produktes ein.
- Lassen Sie die Außenantenne bei Defekten nur vom Fachmann reparieren.
- Vor Reinigung den Netzsteckerziehen
- Reinigen Sie die Außenantenne mit einem fusselfreien, maximal leicht feuchten Tuch und verwenden Sie keine aggressiven Reiniger. Achten Sie hierbei entsprechenden darauf, dass kein Wasser (keine Flüssig-/Feuchtigkeit) in das Produkt gelangt.

TECHNISCHE DATEN

Frequenz- / Empfangsbereich UHF (470 -790 MHz)
Kanäle 21 - 60
Impedanz 75 Ω
Koaxialkabel 8,5 m inklusive
Anschluss Receiver/TV 5-6 V DC 50 mA
Stromanschluss Steckernetzteil inklusive, 5-6 V / min. 50 mA DC
Schutzklasse IPX4

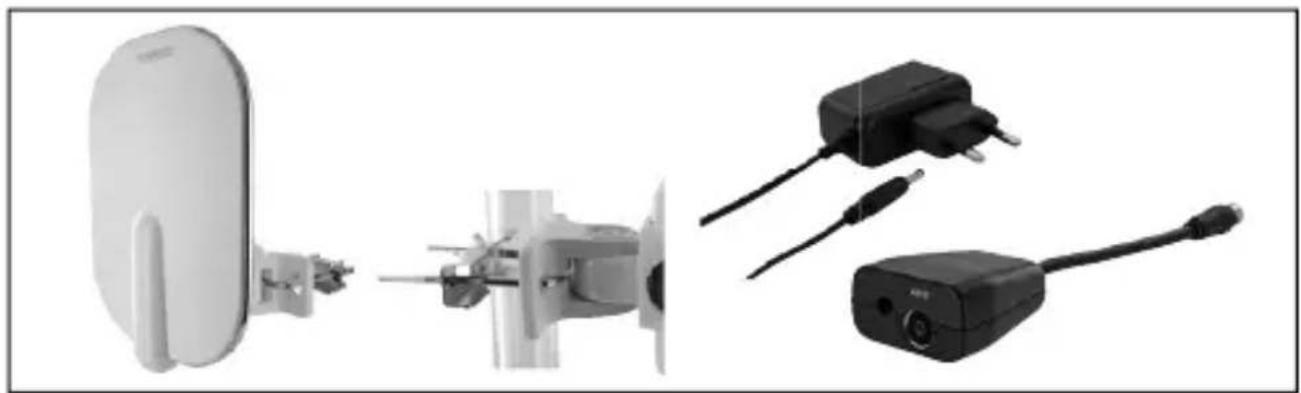

Verpackungsinhalt

• Aktive Außenantenne (UHF) mit integriertem Veränder
• Koaxial-Anschlusskabel 8,5m
• Steckernetzteil
  Einschleusweiche
• Mastaufhängung
  Bedienungsanleitung mit Sicherheitsbestimmungen

OPTIMALER AUFSTELLUNGSORT FÜR DIE AUSSENANTENNE

Um bestmöglichen Empfang zu gewährleisten, sollen den Sie sicherstellen, dass zwischen dem Sender und der Außenantenne möglichst weniger Hindernisse sind, die den Empfang ggfs. behindern konnten.

DVB-T(2)-Receiver haben oft eine Signalstärkeanzeige (Pegelanzeige).

These Anzeige ist geeignet, um die Beste Antennenposition zu finden.itte prufen Sie verschiedene Standorte und Ausrichtungen der Antenne, bevor Sie diese endgültig positionieren.

MONTAGE DER AUSSENANTENNE

A. Montage am Mast

U-Bügel durch den Mast stecken, Antennenhalterung einstehen und die Schrauben befestigen.

BEDIENUNGSANLEITUNG

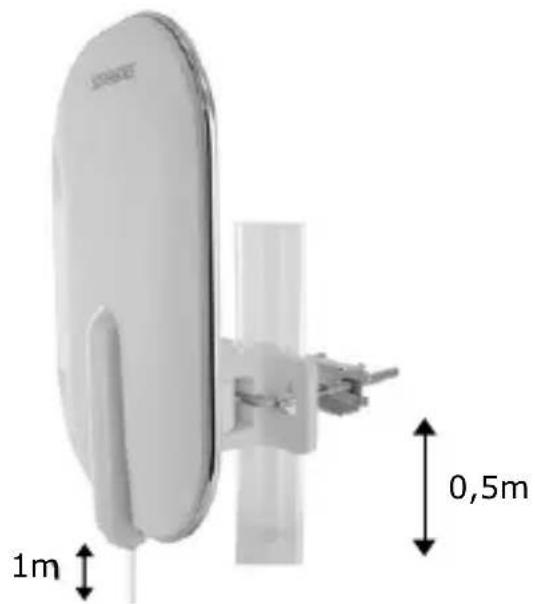

Binden Sie ca. 1 Meter des Koaxialkabels in ca. 0,5m Tiefe an die Befestigungsstange, somit hat die Antenne genug Spiel fur eventuelle Änderung der Positionierung.

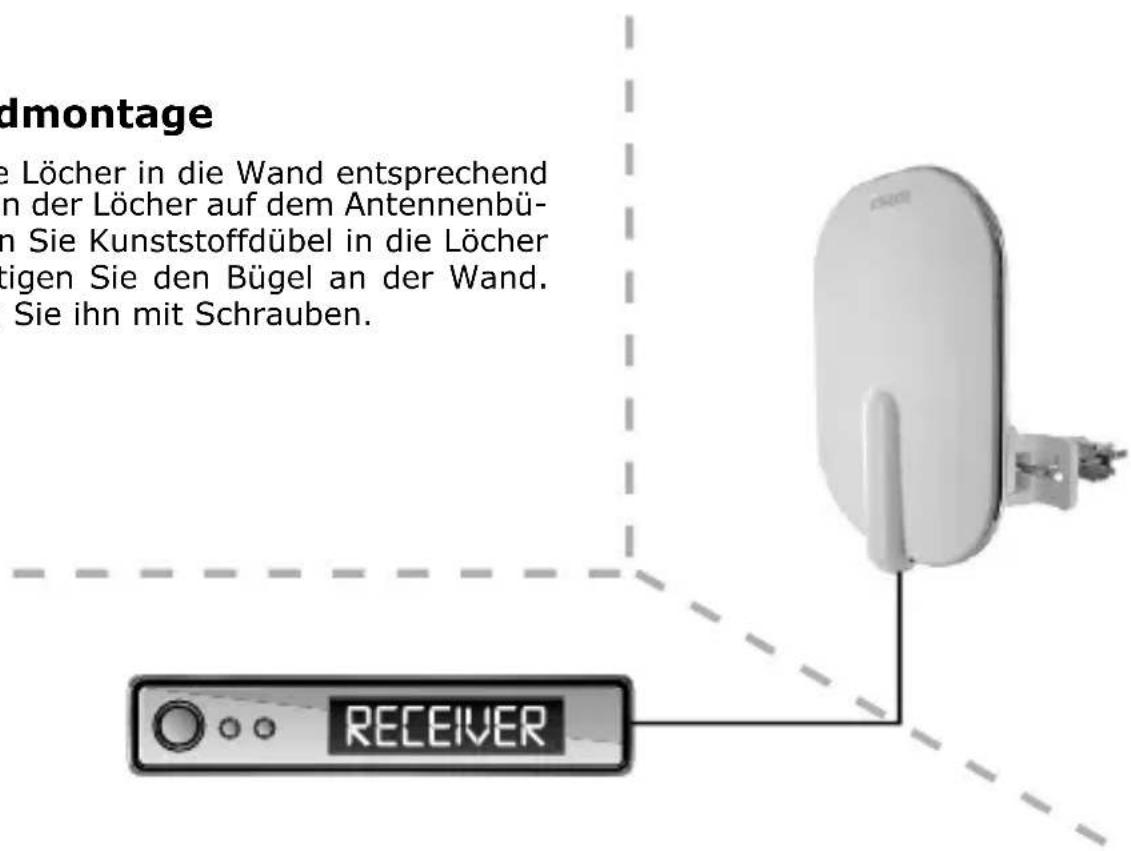

B. Wandmontage

Bohren Sie LÖcher in die Wand entsprechend der Position der LÖcher auf dem Antennenbügel. Führren Sie Kunststoffdüb in die LÖcher und befestigen Sie den Bügel an der Wand. Befestigen Sieihn mit Schrauben.

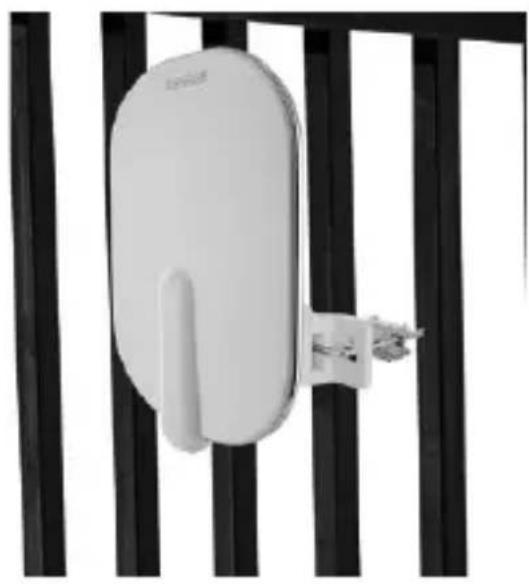

C. Geländerbefestigung (Balkon)

Montieren Sie die Antennenhalterung mit dem Bügel am Geländer. Schrauben Sie das Koaxialkabel mit den F-Stecker an die Antenne und fixieren Sie die Antenne auf dem Drehsockel nach entsprechender Ausrichtung.

Befestigung der wasserdichten Kappe

Schlieben Sie das Koaxialkabel an die F-Buchse der Antenne an und sichern Sie das Kabel. Befestigen Sie die wasserdichte Kappe sodass der Anschluss abgedeckt ist und kein Wasser eindringen kann.

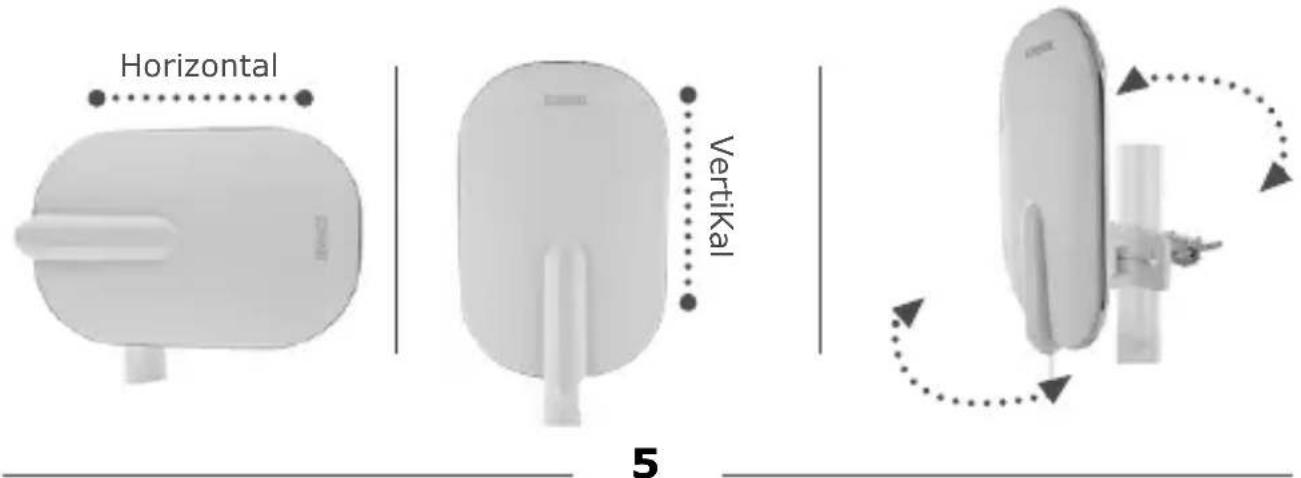

EINSTELLUNG DER EMPFANGSRICHTUNG

Stellen Sie die Antennenposition entsprechend der Ausstrahlung von horizontalen oder vertikalen Signalen ein.

ANSCHLIESSEN DER AUSSENANTENNE FÜR TV-GERÄTE MIT INTEGRIERTEN DVB-T(2)RECEIVER

Anschlussbeispel 1

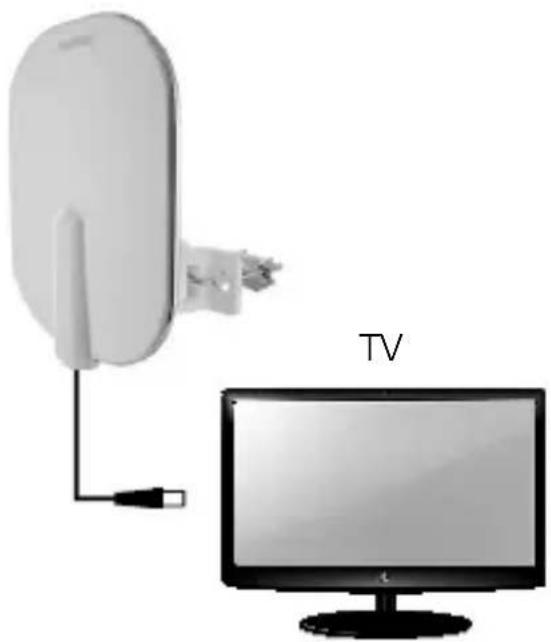

ANSCHLUSSBEISPIEL 1

Stromversorgung über den eingebauten DVB-T(2)-Receiver im TV-Gerät

1. Stellen Sie sicher, dass das Fernsehgerät ausgeschaltet ist.

2. Verbinden Sie das Koaxialkabel der Außenantenne mit dem Ant ennenanschluss des TV-Gerätes.

3. Nun können Sie das Fernsehgerät einschalten.

4. Schalten Sie im Menu ihres TV-Gerätes die 5 V Stromversorgung ein um den externen Verständärker über das Koaxialkabel mit Spannung zu versorgen.

5. Nun können Sie nach empfangbaren Programmen suchen. Ziehen Sie dazugufs. die Bedienungsanleitung des TV-Gerätes zu Rate.

Anschlussbeispel 2

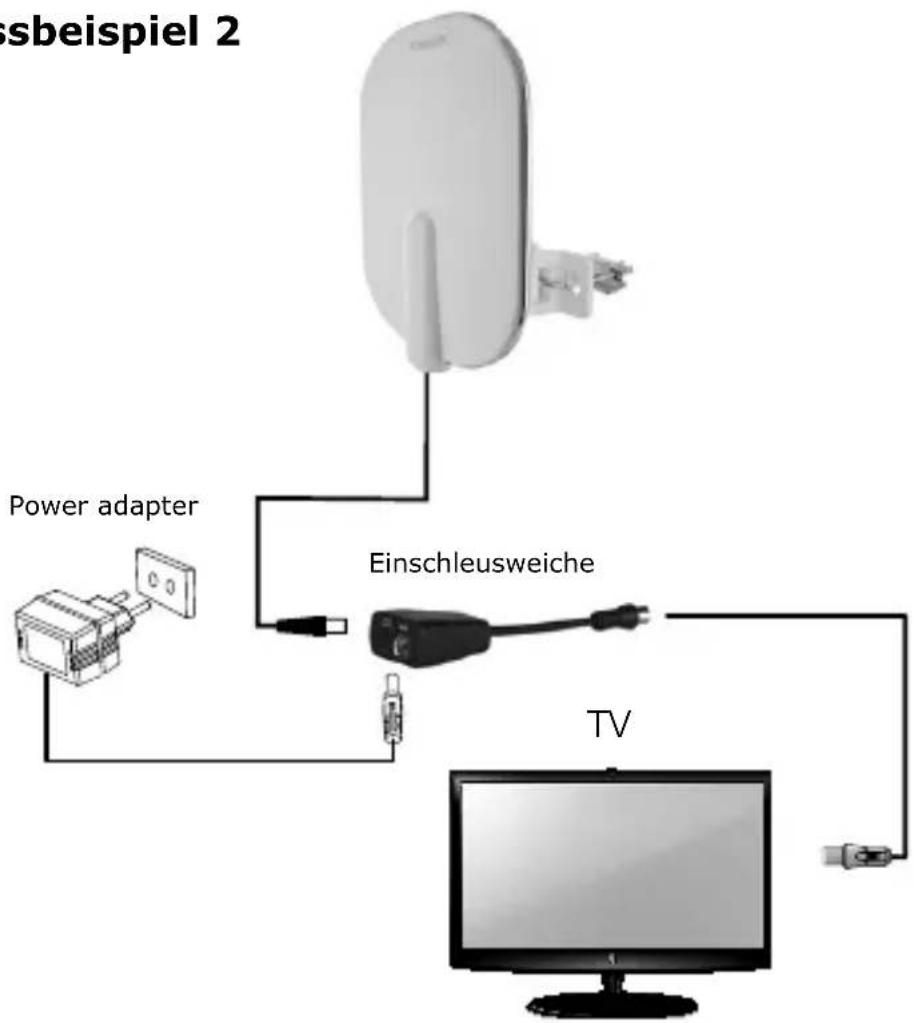

ANSCHLUSSBEISPIEL 2

Stromversorgung über das mitgelieferte externe Netzteil

1. Stellen Sie sicher, dass das Fernsehgerät ausgeschaltet ist
2. Verbinden Sie das Koaxialkabel der Außenantenne mit dem Antennenanschluss der Einschleusweiche.
3. Stecken Sie nun das Kabel des externen Netzteils in die Buchse der Ein-schleusweiche sowie das externe Netzteil in eine 230 V AC Steckdose.
4. Das kurze Koaxialkabel der Einschleusweiche schlieben Sie an den Antenneneingang ihres TV-Gerätes an.
5. Ob die 5V Stromversorgung des TV-Gerätes besteht aktiviert ist, spielt bei dieser Anschlussvariante keine Rolle.
6. Nun können Sie das Fernsehgerät einschalten und nach empfangbaren Programmen suchen. Ziehen Sie dazu ggfs. die Bedienungsanleitung des TV-Gerätes zu Rate.

ANSCHLIESSEN DER AUSSENANTENNE FÜR TV-GERÄTE OHNE INTEGRIERTEN DVB-T(2)-RECEIVER

Anschlussbeispel 1

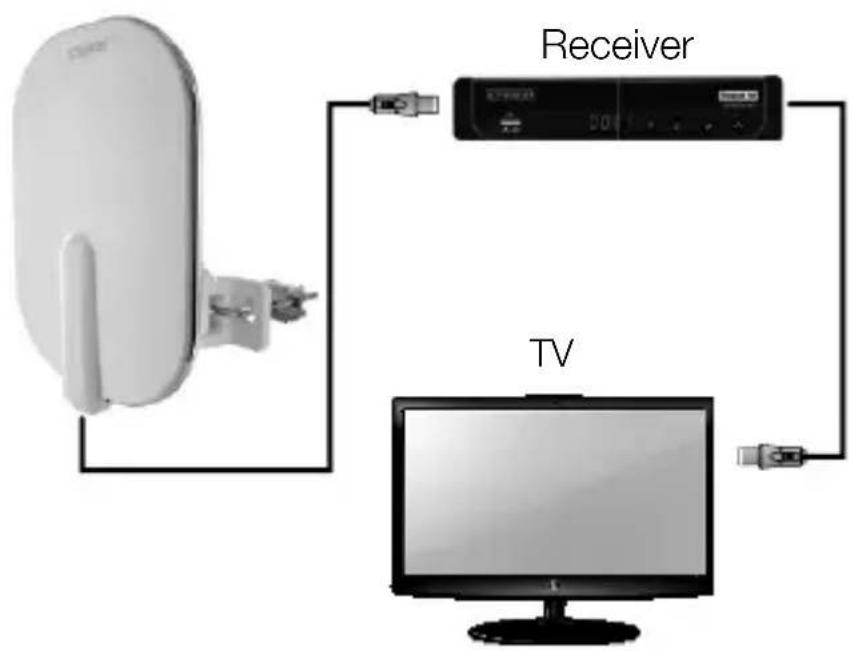

ANSCHLUSSBEISPIEL 1

Stromversorgung über den DVB-T(2) Receiver

1. Stellen Sie sicher, dass das Fernsehgerät ausgeschelt ist

2. Verbinden Sie das Koaxialkabel der Außenantenne mit dem Antennenanschluss des DVB-T(2)-Receivers.

3. Nun können Sie das Fernsehgerät und den Receiver einschalten.

4. Schalten Sie im Menu des DVB-T(2)-Receivers die 5 V Stromversorgung ein um den in der Antenne integrierten Versteller über das Koaxialkabel mit Spannung zu versorgen.

5. Nun können Sie nach empfangbaren Programmen suchen. Ziehen Sie dazugufs. die Bedienungsanleitung des TV-Gerätes zu Rate.

Anschlussbeispel 2

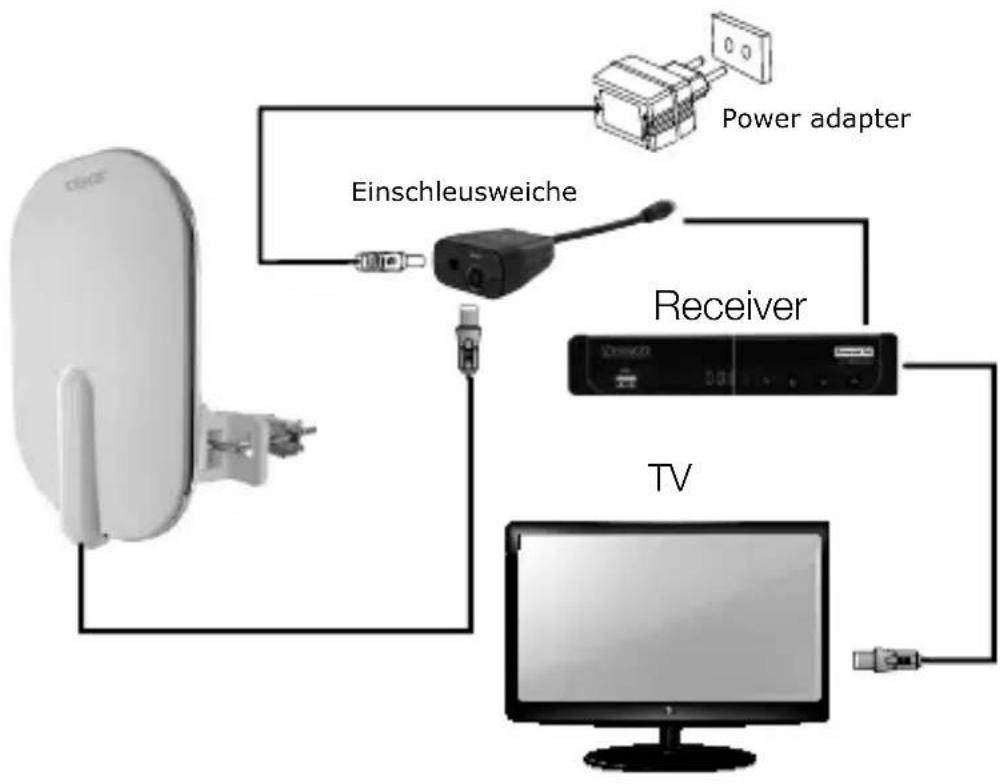

ANSCHLUSSBEISPIEL 2

Stromversorgung über das mitgelieferte externe Netzteil

1. Stellen Sie safer, dass das der DVB-T(2)-Receiver ausgeschaltet ist.
2. Verbinden Sie das Koaxialkabel der Außenantenne mit dem Antennenanschluss der Einspeiseweiche.
3. Stecken Sie nun das Kabel des externen Netzteils in die Buchse der Einspeiseweiche sowie das externe Netzteil in eine 230 V AC Steckdose.
4. Das Koaxialkabel der Einspeiseweiche schlieben Sie an den Antennenein-gang ihres DVB-T(2)-Receiver an.
5. Ob die 5V Stromversorgung des DVB-T(2)-Receiver damit aktiviert ist, spiel bei dieser Anschlussvariante keine Rolle.
6. Nun konnen Sie das Fernsehgerät und den DVB-T(2)-Receiver einschalten.
7. Netanyahu konnen Sie nach empfangbaren Programmenuchen. Ziehen Sie dazu ggfs. die Bedienungsanleitung des DVB-T(2)-Receivers zu Rate.

Entsorgung

Elektrische und elektronische Geräte sowie Batterien)dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den darauf eingerichteten, öffentlichen Sammelstellen oder an die

Verkaufsstelle zusückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren.

Herstellerinformation

Sehr geehrter Kunde, sollen den Sie technischen Rat benötigen und Ihr Fachhändler konnte Ohnen nicht weiterhelfen, kontaktieren Sieitte unseren technischen Support.

Vereinfache EU-Konformitätserklarung nach RED-Richtlinie

Hiermit erklart die Firma SCHWAIGER GmbH, dass der Funkanlage typ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://download.schwaiger.de

Geschäftszeiten: (Technischer Support in deutscher Sprache)

Montag bis Freitag: 08:00 - 17:00 Uhr

Schwaiger GmbH

Würzburger Straße 17 | 90579 Langenzenn

Hotline: [phone]

www.schwaiger.de | [e-mail]
