Type de produit	Antenne TV extérieure active UHF
Marque	Schwaiger
Modèle	DTA4000 (011)
Plage de fréquence	470 – 790 MHz (UHF)
Canaux	21 – 60
Impédance	75 Ω
Longueur de câble coaxial	8,5 mètres (avec connecteur F)
Alimentation requise	5-6 V DC, 50 mA (via récepteur DVB-T/T2 ou bloc externe)
Bloc d'alimentation inclus	Oui, 5-6 V / min. 50 mA DC
Alimentation auxiliaire	Incluse (permet d'alimenter l'antenne sans utiliser la sortie 5V du téléviseur)
Classe de protection	IPX4 (résistance aux projections d'eau)
Amplificateur intégré	Oui, pour améliorer la réception des signaux DVB-T/T2
Types de montage	Mât, mural ou garde-corps (balcon) – fixation incluse
Orientation	Ajustable horizontalement et verticalement
Contenu de l'emballage	Antenne, câble coaxial 8,5 m, bloc d'alimentation, alimentation auxiliaire, fixation pour mât, mode d'emploi
Réception	Programmes numériques DVB-T et DVB-T2
Connecteur	Type F (coaxial)
Nettoyage	Avec un chiffon non pelucheux légèrement humide ; ne pas utiliser de produits abrasifs ; éviter toute pénétration de liquide
Sécurité	Prise d'alimentation facilement accessible ; utiliser un bloc adapté ; tenir hors de portée des enfants ; réparation par un professionnel
Utilisation prévue	Réception de la télévision numérique terrestre (TNT) en extérieur

FOIRE AUX QUESTIONS - DTA4000 Schwaiger

Comment installer l'antenne DTA4000 ?

L'antenne peut être montée sur un mât, un mur ou un garde-corps (balcon). Fixez le support avec l'étrier fourni, orientez l'antenne vers l'émetteur et serrez les vis. Laissez environ 1 mètre de câble libre pour ajustements.

Quelle est la plage de fréquence de l'antenne ?

L'antenne fonctionne en UHF de 470 à 790 MHz, correspondant aux canaux 21 à 60.

Comment alimenter l'antenne ?

L'antenne peut être alimentée soit par le récepteur DVB-T/T2 (activer 5V dans le menu) soit via le bloc d'alimentation externe fourni avec l'alimentation auxiliaire. Dans les deux cas, la tension doit être de 5-6 V DC / 50 mA.

Puis-je monter l'antenne sur un balcon ?

Oui, utilisez le collier de serrage fourni pour fixer le support sur le garde-corps. Orientez l'antenne et serrez le capuchon étanche sur le connecteur F pour éviter l'humidité.

Comment nettoyer l'antenne DTA4000 ?

Avant tout nettoyage, débranchez l'alimentation. Utilisez un chiffon non pelucheux légèrement humide. N'utilisez pas de produits abrasifs et évitez que de l'eau pénètre dans l'appareil.

Que faire si je ne reçois aucun signal ?

Vérifiez l'orientation et l'emplacement de l'antenne (pas d'obstacles). Assurez-vous que l'alimentation est correcte (5V activé ou bloc branché). Utilisez l'indicateur de force du signal du téléviseur pour trouver la meilleure position.

L'antenne est-elle compatible avec tous les téléviseurs ?

Oui, si votre téléviseur possède un récepteur DVB-T/T2 intégré et une entrée antenne coaxiale. Sinon, un récepteur externe est nécessaire. L'alimentation peut être fournie par le téléviseur ou par le bloc externe.

Quelle est la longueur du câble fourni ?

Le câble coaxial mesure 8,5 mètres et est déjà équipé d'un connecteur F.

Que faire en cas de panne de l'antenne ?

Ne tentez pas de réparer l'antenne vous-même. Débranchez-la et contactez un professionnel ou le service technique Schwaiger (hotline: [phone]).

Comment orienter l'antenne pour une meilleure réception ?

Utilisez l'affichage de la force du signal sur votre téléviseur ou récepteur. Ajustez l'angle horizontal et vertical de l'antenne pour maximiser le niveau de signal. Évitez les obstacles entre l'antenne et l'émetteur.

MODE D'EMPLOI DTA4000 Schwaiger

Toutes nos félicitations et tous nos remerciements pour l'achat de l'antenne d'extérieur DTA4000 011. Le present manuel est destiné à vous aider dans la manipulation et l'utilisation de ce produit. Lisez attentivement le mode d'emploi. Conservez-le en lieu sur pendant toute la durée de vie du produit et remetteze-le à l'utilisateur ou au propriétaire suivant. Vérifiez que le contenu du paquet est complet et assurez-vous qu'aucun élément n'est manquant ou abîme.

Tous les dispositifs que nous vendons répondent aux normes de sécurité en vigueur au moment de l'achat et sont essentiellement surs s'ils sont utilisés dans le cadre de l'usage pour lequel ils sont prévus. Afin de facilititer la lecture du present mode d'emploi, nous nous reférons à l'antenna d'extérieur DTA4000 011 comme „antenne d'extérieur".

Utilisation conforme à l'usage prévu

• L'antenne d'extérieur est destinée à la réception des programmes numériques de télévision.

Toute utilisation autre que celle spécifique indiquée ne saurait etre autorisée !

Consignes de sécurité

• La prise de l'alimentation électrique doit être facilement accessible.
• Le cable d'installation menant à la prise doit être équipé d'un dispositif de coupure de l'alimentation électrique.
• Veuillez utiliser un bloc d'alimentation approprié (voir Données techniques). Faites attention à la polarité.
• Cette antenné d'extérieur est un produit électronique qui n'est pas destiné aux enfants.
• Pour cette raison, conservez-la hors de la portée des enfants.
• N'introduisez aucun objet dans les ports ou les ouvertures du produit.
• En cas de panne, ne faites réparer l'antenne d'extérieur que par un professionnel.
• Avant tout nettoyage, débranchez la prise.
• Nettoyez l'antenne d'extérieur uniquement avec un chiffon non pelucheux très légèrement humide et n'utilisez aucun nettoyant abrasif. Faites particulièrement attention à ce qu'aucun liquide (humidité, eau) ne penètre dans le produit

DONNÉES TECHNIQUES
Plage de fréquence/reception UHF (470 -790 MHz)
Canaux 21 - 60
Impédance 75 Ω
Câble coaxial 8,5 m inclus
Connexion récepteur/TV 5-6 V DC 50 mA
Raccordement électrique	Bloc d'alimentation inclus, 5-6 V / min. 50 mA DC
Classe de protection IPX4

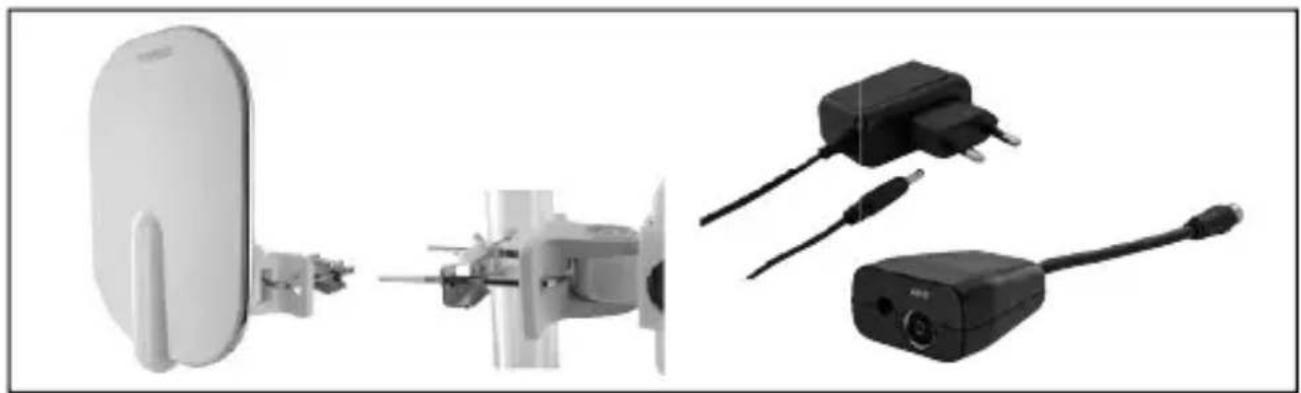

Contenu de la livraison

• Antenne d'extérieur active (UHF) avec amplificateur intégré
  Cable coaxial de raccordement de 8.5 m
• Blocd'alimentation
• Alimentationauxiliaire
  Fixation pour mât
  Mode d'emploi avec consignes de sécurité

LE MEILLEUR ENDROIT POUR INSTALLER L'ANTENNE D'EXTÉRIEUR

Afin de garantir la meilleure réception, vous devez vous assurer qu'il y a le moins d'obstacles possible entre l'émetteur et l'antenne d'extérieur, susceptibles de générer la réception.

Les récepteurs DVB-T(2)présentent souvent un affichage de la force du signal (indicateur de niveau). Cet affichage est utile pour trouver la meilleure position de l'antenne. Veuillez essayer différents emplacements et orientations avant d'installer l'antenne dans sa position définitive.

MONTAGE DE L'ANTENNE D'EXTÉRIEUR

A. Montage sur mât

Insérez l'étrier dans le mât, installez le support d'antenne et serrez les vis.

MODE D'EMPLOI

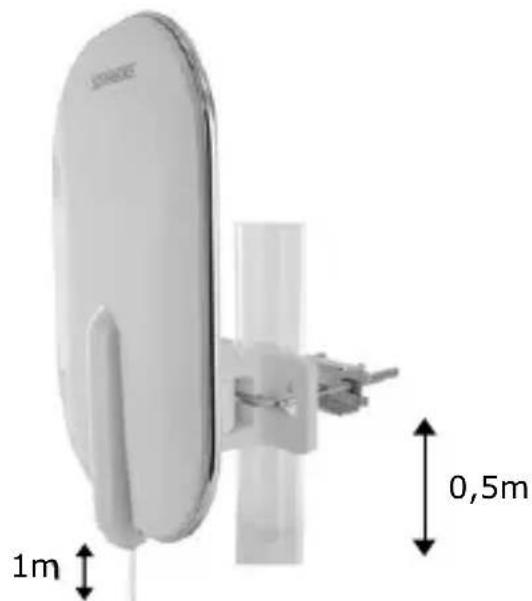

Réserve environ 1 mètre de cable coaxial en le fixant à la barre de serrage à une profondeur d'environ 0,5 m afin que l'antenne ait suffisamment d'espace pour un évientuel changement de position..

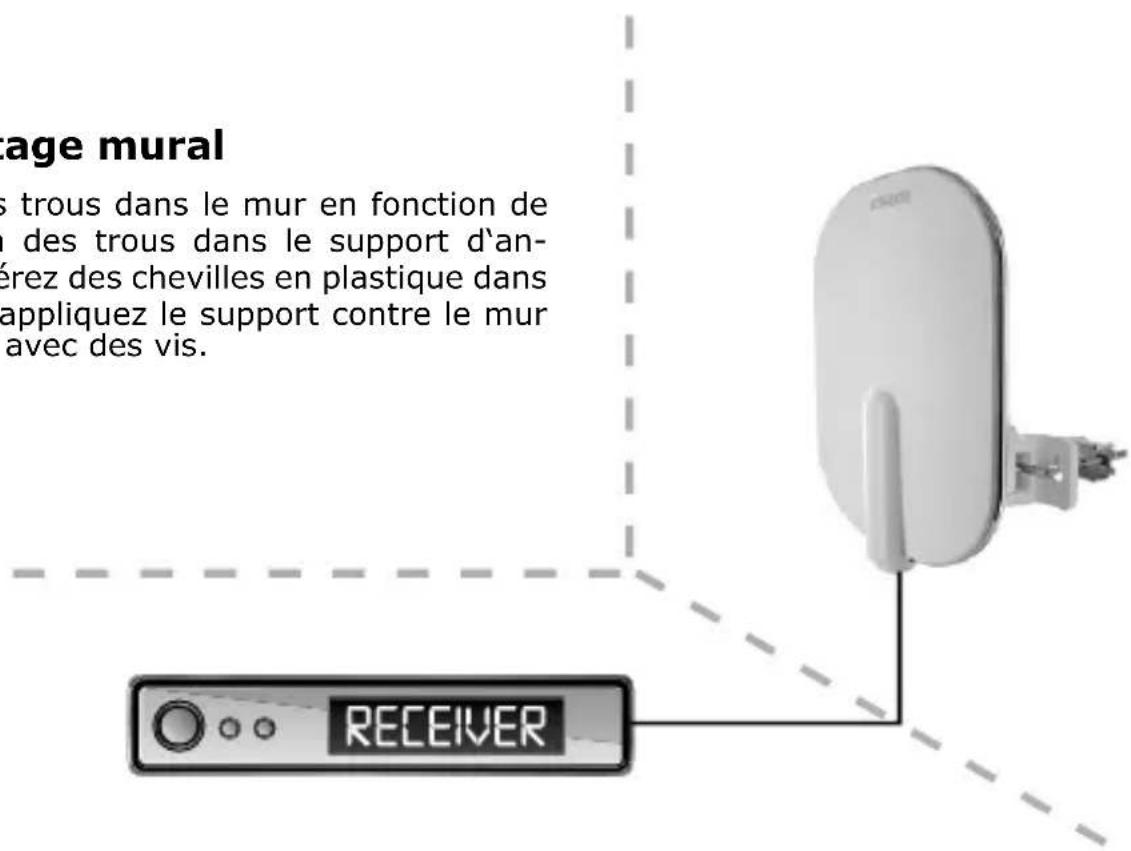

B. Montage mural

Percez des trou dans le mur en fonction de la position des trou dans le support d'antenne, inserez des chevilles en plastique dans les trou, appliquez le support contre le mur et fixez-le avec des vis.

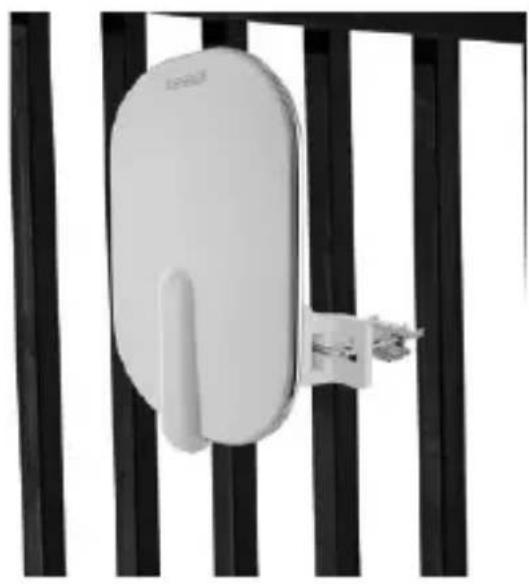

C. Fixation sur garde-corps (balcon)

Installes le support d'antenne avec le collier de serrage sur le garde-corps. Vissez le cable coaxial avec le connecteur -F à l'antenne et fixez l'antenne à la base pivotante dans la bonne direction.

Fixation sur garde-corps (balcon)

Connectez le cable coaxial au connecteur F de l'antenne et fixez le cable. Serrez le capuchon étanche de façon à recouvrir le raccord et que l'eau ne puisse pas pénétrer.

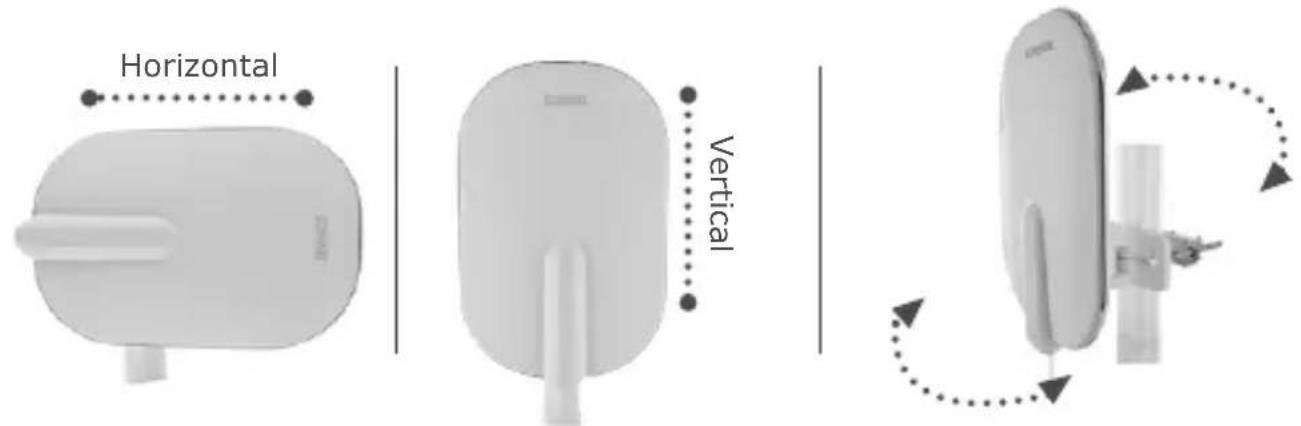

RéGLAGE DE LA DIRECTION DE RÉCEPTION

Ajuster la position de l'antenne en fonction de l'émission de signaux horizontally et verticaux.

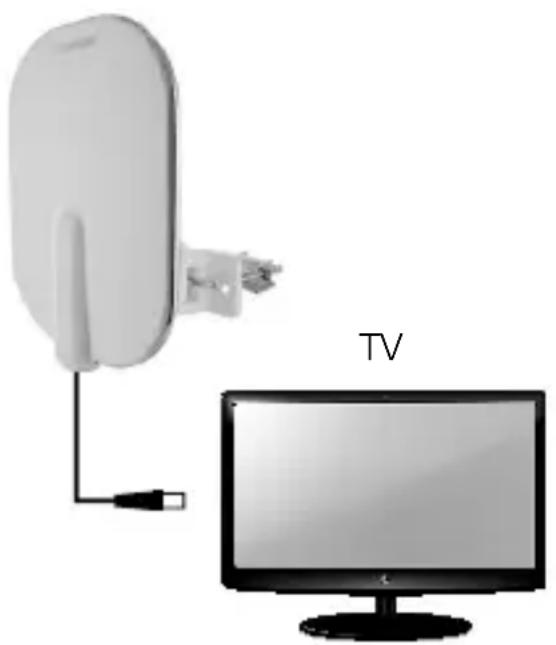

RACCORDEMENT DE L'ANTENNE D'EXTÉRIEUR POUR POSTE DE TÉLEVISION AVEC RÉCEPTEUR DVB-T(2) INTÉGRÉ

Exemple de raccordement 1

EXAMPLE DE RACCORDEMENT 1

Alimentation électrique par l'intermédiaire du récepteur DVB-T(2) intégré au poste de télévision

1. Assurez-vous que le poste de télévision est eteint.
2. Raccordez le cable coaxial de l'antenne d'extérieur à la prise d'antenne du poste de télévision.
3. Vous pouvez maintainant allumer votre poste de télévision.
4. Sélectionnez l'alimentation électrique 5 V dans le menu de votre poste de télévision, de manière à fournir un courant électrique à l'amplificateur externe par l'intérimédiaire du cable coaxial.
5. Vous pouvez maintainant rechercher les programmes disponibles. Pour cela, vous pouvez consulter le mode d'emploi de votre poste de télévision.

Alimentation électrique par l'intermédiaire du bloc d'alimentation externe fourni avec l'équipement

1. Assurez-vous que le poste de télévision est eteint.
2. Raccordez le cable coaxial de l'antenne d'extérieur à la prise d'antenne de l'alimentation auxiliaire.
3. Branchez le cable du bloc d'alimentation externe dans le port de l'alimentation auxiliaire, et raccordez le bloc d'alimentation externe à une prise 230 V CA.
4. Connectez le cable coaxial court de l'alimentation auxiliaire à l'entrée d'antenne de votre poste de télévision.
5. L'activation ou la non-activation de l'alimentation électrique 5 V du poste de télévision n'a aucune importance dans ce type de raccordement.
6. Vous pouvez maintainant allumer votre poste de télévision et rechercher les programmes disponibles. Pour cela, vous pouvez consulter le mode d'emploi de votre poste de télévision.

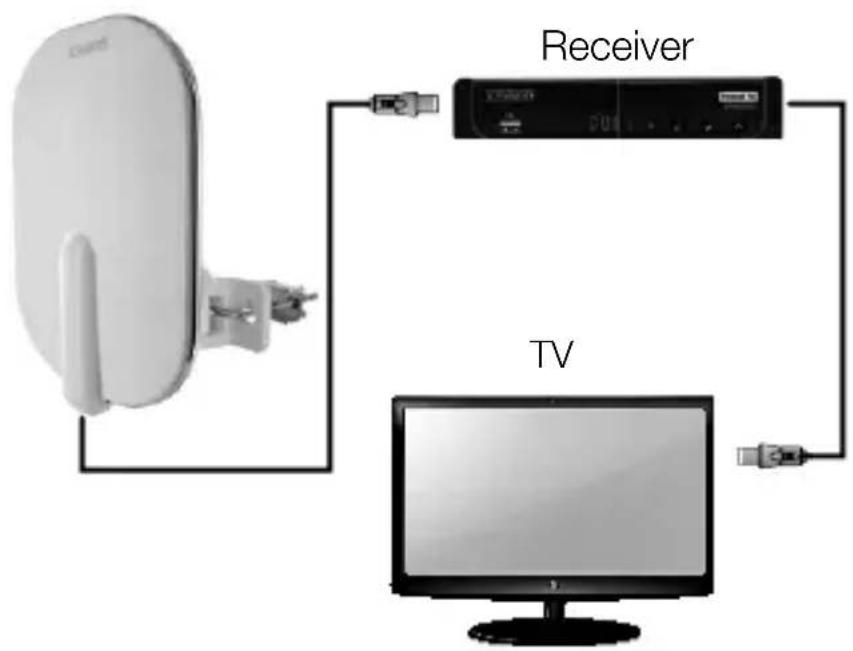

RACCORDEMENT DE L'ANTENNE D'EXTÉRIEUR POUR POSTE DE TÉLEVISION SANS RÉCEPTEUR DVB-T(2) INTÉGRÉ

Exemple de raccordement 1

EXemple DE RACCORDEMENT 1

Alimentation électrique par l'intérmédiaire du récepteur DVB-T(2)

1. Assurez-vous que le poste de télévision est étenteint.

2. Raccordez le cable coaxial de l'antenne d'extérieur à la prise d'antenne du récepteur DVB-T(2).

3. Vous pouvez maintainant allumer le poste de télévision et le récepteur.

4. Sélectionnez l'alimentation électrique 5 V dans le menu du récepteur DVB-T(2), de manière à fournir un courant électrique à l'amplificateur intégré à l'antenne par l'intérmédiaire du cable coaxial.

5. Vous pouvez maintainant rechercher les programmes disponibles. Pour cela, vous pouvez consulter le mode d'emploi de votre poste de télévision.

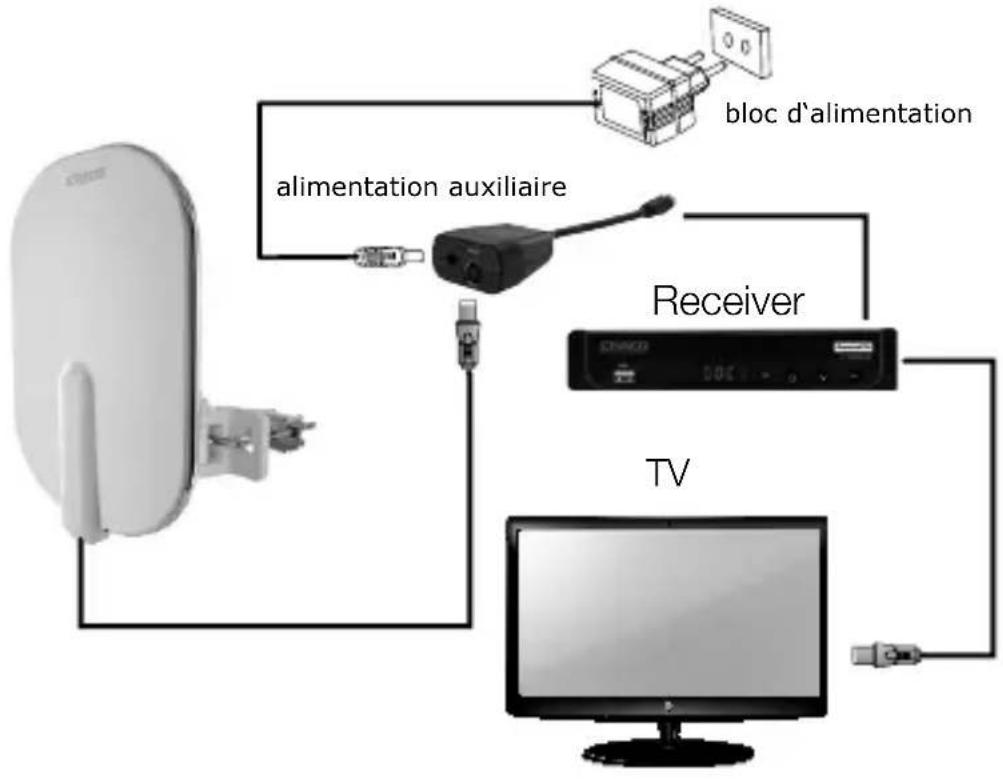

Exemple de raccordement 2

EXAMPLE DE RACCORDEMENT 2

Alimentation électrique par l'intermédiaire du bloc d'alimentation externe fourni avec l'équipement

1. Assurez-vous que le récepteur DVB-T(2) est étant.
2. Raccordez le cable coaxial de l'antenne d'extérieur à la prise d'antenne de l'alimentation auxiliaire.
3. Branchez le cable du bloc d'alimentation externe dans le port de l'alimentation auxiliaire, et raccordez le bloc d'alimentation externe à une prise 230 V CA.
4. Connectez le cable coaxial de l'alimentation auxiliaire à l'entrée d'antenne de votre récepteur DVB-T(2).
5. L'activation ou la non-activation de l'alimentation électrique 5 V du récep-teur DVB-T(2) n'a aucune importance dans ce type de raccordement.
6. Vous pouvez maintainant allumer le poste de télévision et le récepteur DVB-T(2).
7. Vous pouvez maintainant rechercher les programmes disponibles. Pour cela, vous pouvez consulter le mode d'emploi de votre récepteur DVB-T(2).

Élimination

Les apparêils électriques et électroniques, ainsi que les piles ne doivent pas été jetés avec les déchets menagers. Le consommateur est légalement tenu de remettre les apparêils électriques et électroniques ainsi que les piles à la fin de leur vie utile aux points de collecte publics installés dans ce

but ou au point de vente. Les aspects détaillés en sont réglementés par le droit applicable de chaque pays. Le symbole du produit, le mode d'emploi ainsi que l'emballage reportent expressément cette disposition.

Exclusion de responsabilité

Schwaiger Gmbh décline toute responsabilité ou garantie pour des dommages résultant d'une installation ou d'un assemblage incorrect, d'une utilisation incorrecte du produit ou du non-respect des instructions de sécurité.

Informations du fabricant

Chers clients, pour toute demande de conseil technique que vous revendeur n'a pas ete en mesure de vous dispenser, contactez notre service d'assistance technique.

Déclaration de conformité simplifiée UE selon la directive RED

La société Schwaiger GmbH déclare par les Presents que le type d'équipment radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante :

https://download.schwaiger.de

Heures de bureau : (Assistance technique en langue allemande)

Du lundi au vendredi: de 08:00 à 17:00 heures

Schwaiger GmbH

Würzburger Straße 17 | 90579 Langenzenn

Hotline: [phone]

www.schwaiger.de | [e-mail]
