HDM21A - Stikalo Schwaiger - Brezplačna navodila za uporabo

Znamka	Schwaiger
Model	HDM21A
Vrsta izdelka	HDMI stikalo 2 vhoda / 1 izhod
Predvidena uporaba	Preklapljanje med 2 HDMI viri na en zaslon, zasebna nekomercialna uporaba
Število vhodov	2 HDMI vrata
Število izhodov	1 HDMI vrata (vgrajen kabel pigtail)
Največja ločljivost	1920 x 1080p (Full HD)
Pasovna širina	250 MHz / 2,5 Gbps na kanal (skupaj 7,5 Gbps)
Barvna globina	12 bitov na kanal (skupaj 36 bitov)
Podprti zvočni formati	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Funkcija preklapljanja	Samodejno (zaznavanje aktivnega vira) in ročno (gumb)
Združljivost s HDCP	Da
Napajanje	Zunanje napajanje ni potrebno, največja moč 5 W
Delovna temperatura	0 °C do +70 °C
Delovna vlažnost	10 % do 85 % RH (brez kondenzacije)
Temperatura skladiščenja	-10 °C do +80 °C
Vlažnost skladiščenja	5 % do 90 % RH (brez kondenzacije)
Varnost	Hranite izven dosega otrok, izogibajte se vlagi, ne razstavljajte
Čiščenje	Rahlo vlažna krpa brez kosmov, brez abrazivnih čistil
Vsebina paketa	HDMI stikalo, navodila za uporabo
Garancija	Izgubljena ob neustrezni uporabi
Skladnost	Oznaka CE
Odstranjevanje	Ne odvrzite med gospodinjske odpadke, odnesite na zbirno mesto

Pogosto zastavljena vprašanja - HDM21A Schwaiger

Kako deluje samodejno preklapljanje na Schwaiger HDM21A?

Stikalo samodejno zazna aktivni vir (vklopljen ali priključen) in ga izbere. Če je vir izklopljen ali odklopljen, preklopi na naslednji vir. Za delovanje samodejnega preklapljanja morajo biti viri v stanju pripravljenosti popolnoma odklopljeni od napajanja.

Kakšna je največja podprta ločljivost HDM21A?

Največja video ločljivost je 1920 x 1080p (Full HD) v enojni povezavi. Podpira tudi prepletene ločljivosti 480i, 576i, 1080i in progresivne 480p, 576p, 720p.

Ali lahko to stikalo uporabim s PS4 ali Xbox?

Da, stikalo je združljivo z igralnimi konzolami, kot so PS4, PS3, Xbox360 in drugimi HDMI viri.

Ali stikalo potrebuje zunanje napajanje?

Ne, Schwaiger HDM21A ne potrebuje zunanjega napajanja. Napaja se prek HDMI kabla, z največjo močjo 5 W.

Kako očistim HDMI stikalo?

Uporabite rahlo vlažno krpo brez kosmov (brez abrazivnih čistil) in pazite, da v napravo ne vdre tekočina.

Kaj storiti, če samodejno preklapljanje ne deluje?

Preverite, ali so viri popolnoma vklopljeni (ne v stanju pripravljenosti). Če je vir v pripravljenosti, ga stikalo morda ne zazna. V tem primeru uporabite gumb za ročno izbiro.

Kateri zvočni formati so podprti?

Stikalo podpira nekompresirane zvočne formate (LPCM) in kompresirane, kot so DTS Digital, Dolby Digital, DTS-HD in Dolby True HD.

Ali je HDM21A združljiv s HDCP?

Da, podpira HDCP komunikacijo, kar zagotavlja združljivost z zaščiteno vsebino.

Kateri so pomembni varnostni ukrepi?

Napravo hranite izven dosega otrok, izogibajte se vlagi in udarcem, ne vstavljajte predmetov v vrata in ne razstavljajte izdelka (ni delov, ki bi jih uporabnik lahko popravil).

Kako odstranim stikalo ob koncu življenjske dobe?

Ne odvrzite ga med gospodinjske odpadke. Odnesite ga na javno zbirno mesto za električne in elektronske naprave v skladu z lokalnimi predpisi.

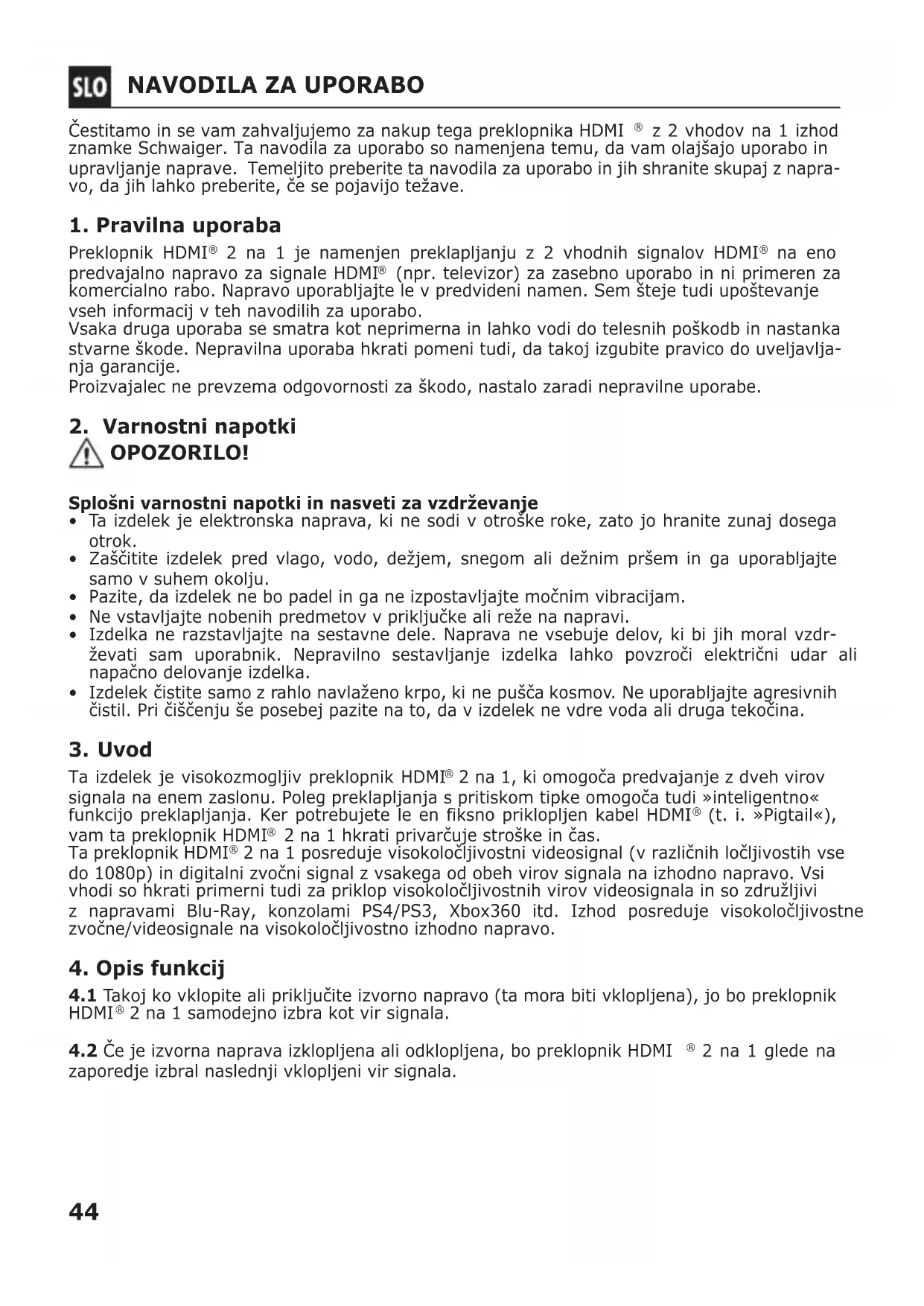

NAVODILA ZA UPORABO HDM21A Schwaiger

Čestitamo in se vam zahvaljujemo za nakup tega preklopnika HDMI ^ z 2 vhodov na 1 izhod znamke Schwaiger. Ta navodila za uporabo so namenjena temu, da vam olajšajo uporabo in upravljanje naprave. Temeljito preberite ta navodila za uporabo in jih shranite skupaj z napravo, da jih lahko preberite, će se pojavijo težave.

1. Pravilna uporaba

Preklopnik HDMI® 2 na 1 je namenjen preklapljanju z 2 vhodnih signalov HDMI® na eno predvajalno napravo za signale HDMI® (npr. televizor) za zasebno uporabo in ni primeren za komercialno rabo. Napravo uporabljajte le v predvideni namen. Sem šteje tudi upoštevanje vseh informacij v teh navodilih za uporabo.

Vsaka druga uporaba se smatra kot neprimerna in lahko vodi do telesnih poškodb in nastanka stvarne škode. Nepravilna uporaba hkrati pomeni tudi, da takoj izgubite pravico do uveljavljanja garancije.

Proizvajalec ne prevzema odgovornosti za škodo, nastalo zaradi nepravilne uporabe.

2. Varnostni napotki

OPOZORILO!

Splošni varnostni napotki in nasveti za vzdrževanje

• Ta izdelek je elektronska naprava, ki ne sodi v otroške roke, zato jo hranite zunaj dosega otrok.
• Zaščitite izdelek pred vlago, vodo, dežjem, snegom ali dežnim pršem in ga uporabljajte samo v suhem okolju.
• Pazite, da izdelek ne bo padel in ga ne izpostavljajte močnim vibracijam.
• Ne vstavljajte nobenih predmetov v priključke ali reže na napravi.
• Izdelka ne razstavljajte na sestavne dele. Naprava ne vsebuje delov, ki bi jih moral vzdrževati sam uporabnik. Nepravilno sestavljanje izdelka lahko povzroči električni udar ali napačno delovanje izdelka.
• Izdelek čistite samo z rahlo navlaženo krpo, ki ne pušča kosmov. Ne uporabljajte agresivnih čistil. Pri čiščenju še posebej pazite na to, da v izdelek ne vdre voda ali druga tekočina.

3. Uvod

Ta izdelek je visokozmogljiv preklopnik HDMI® 2 na 1, ki omogoča predvajanje z dveh virov signala na enem zaslonu. Poleg preklapljanja s pritiskom tipke omogoča tudi »inteligentno« funkcijo preklapljanja. Ker potrebujete le en fiksno priklopljen kabel HDMI® (t. i. »Pigtail«), vam ta preklopnik HDMI® 2 na 1 hkrati privarčuje stroške in čas. Ta preklopnik HDMI® 2 na 1 posreduje visokoločljivostni videosignal (v različnih ločljivostih vse do 1080p) in digitalni zvočni signal z vsakega od obeh virov signala na izhodno napravo. Vsi vhodi so hkrati primerni tudi za priklop visokoločljivostnih virov videosignala in so združljivi z napravami Blu-Ray, konzolami PS4/PS3, Xbox360 itd. Izhod posreduje visokoločljivostne zvočne/videosignale na visokoločljivostno izhodno napravo.

4. Opis funkci j

4.1 Takoj ko vklopite ali priključite izvorno napravo (ta mora biti vklopljena), jo bo preklopnik HDMI® 2 na 1 samodejno izbra kot vir signala.

4.2 Če je izvorna naprava izklopljena ali odklopljena, bo preklopnik HDMI ^® 2 na 1 glede na zaporedje izbral naslednji vklopljeni vir signala.

Opomba:

• Če so izvorne naprave v stanju pripravljenosti, priporočamo, da izklopite njihovo električno napajanje, sicer preklopnik HDMI ^ 2 na 1 ne bo mogel izvesti »inteligentnega« preklopa.
• Ko priklópite ali odklopite vir signala, bo ta preklópnik HDMI® 2 na 1 deloval povsem samodejno.

Ta preklopnik HDMI® 2 na 1 je opremljen s številnimi funkcijami, ki poskrbijo za odlično delovanje.

Mednje sodijo naslednje funkcije:

• Večfunkcijski vklop: samodejno ali mehansko
• Podpira najvišjo videoločljivost 1080p
• Podpira pasovno širino 250 MHz/2,5 Gbps na kanal (7,5 Gbps na vseh kanalih)
• Podpira 12-bitno barvno globino na kanal (36 bitov na vseh kanalih)
• Prepuščanje HDCP
• Podpira nestisnjen zvok, na primer LPCM
• Podpira stisnjen zvok, na primer DTS Digital in Dolby Digital (vključno z DTS-HD in Dolby True HD)

5. Priklop in uporaba

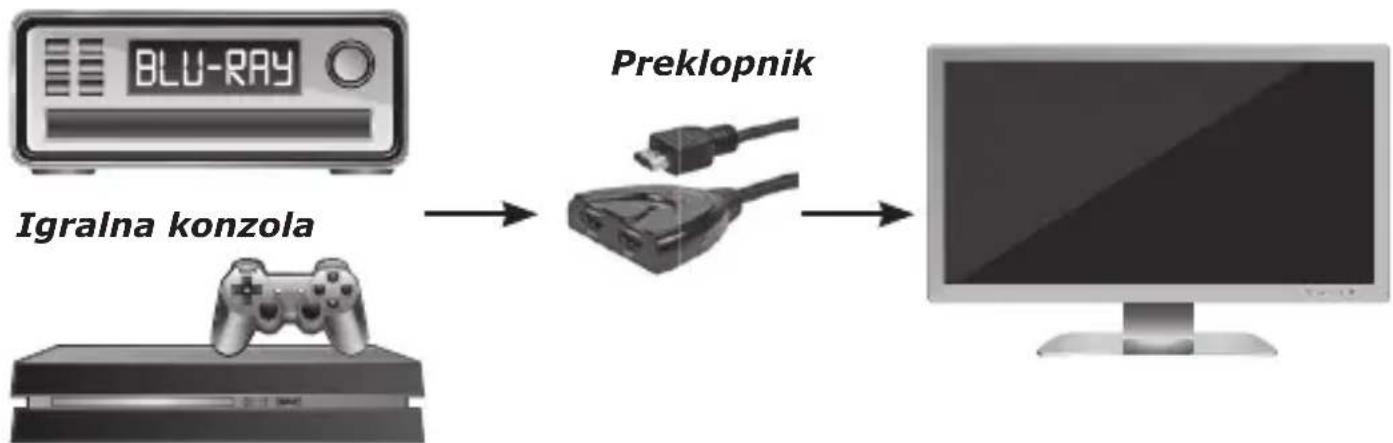

5.1 Priklopite vhodne vire HDMI® na preklopnik HDMI® 2 na 1.

HDVD HDTV

5.2 Priklopite fiksno priključen kabel HDMI® (t. i. »Pigtail«) na izhodno napravo.

5.3 Pritisnite tipko »Select« za izbiro vhodnega vira.

Opozorilo: Previdno priklopite/odklopite kabel.

1. Napisi

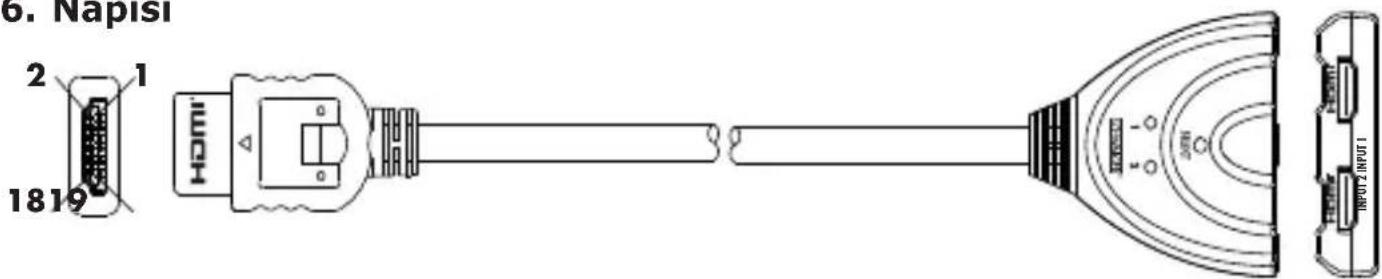

6. Napisi 2 1 1819 HDMI OUTPUT INPUT

7. Vsebina embalaže

Preverite vsebino embalaže in se prepričajte, da je prodajni komplet popoln, preden poskusite uporabljati napravo:

- HDMI® 2 na 1

• Navodila za uporabo

8. Tehnični podatki

Tehnični podatki (signalni vhodi/izhod)
Vhodni signal DDC 5 voltov p-p (TTL)
Maksimalno območje za Single Link 1920x1080p
Frekvenca delovanja
Vertikalna frekvenca 50/60 Hz
Pasovna širina videoojačevalnika 2,5 Gbps/250 MHz
Ločljivosti (HDTV)
Prepleteni signal (50 in 60 Hz) 480i, 576i, 1080i
Progresivni signal (50 in 60 Hz) 480p, 576p, 720p, 1080p
Razmere v okolici
Delovna temperatura od 0 °C do +70 °C
Vlažnost med delovanjem od 10 % do 85 % rel. vlažnosti (brez kondenzacije)
Temperatura skladiščenja od -10 °C do +80 °C
Vlažnost pri skladiščenju od 5 % do 90 % rel. vlažnosti (brez kondenzacije)
Električno napajanje
Zunanje električno napajanje ni potrebno
Poraba moči (maks.) 5 W
Pribor Navodila za uporabo

Opomba: Tehnični podatki se lahko spremenijo brez predhodne najave.

Izjava o omejitvi odgovornosti

Podjetje Schwaiger GmbH ne prevzema nobene odgovornosti in jamstva za poškodbe ali škodo, nastale zaradi nepravilne vgradnje ali montaže, nepravilne uporabe izdelka ali neupoštevanja varnostnih napotkov.

Električnih in elektronskih naprav ter baterij ni dovoljeno odlagati skupaj z gospodinjskimi odpadki. V skladu z zakonom mora uporabnik električne in elektronske naprave ter baterije ob koncu njihove življenjske dobe predati na predvidenih lokalnih zbiralnih mestih ali v trgovini. Podrobnosti glede odlaganja med odpadke ureja nacionalna zako-

nodaja posamezne države. Na to določilo opozarja simbol na izdelku, v navodilih za uporabo oz. na embalaži.

Skladnost

Družba Schwaiger GmbH z znakom CE izjavlja, da izdelek izpolnjuje bistvene zahteve zadevnih evropskih direktiv in uredb.
