HDM21A - Comutator Schwaiger - Manual de utilizare gratuit

Marcă	Schwaiger
Model	HDM21A
Tip produs	Comutator HDMI 2 intrări / 1 ieșire
Utilizare prevăzută	Comutare între 2 surse HDMI către un ecran, uz privat necomercial
Număr intrări	2 porturi HDMI
Număr ieșiri	1 port HDMI (cablu încorporat pigtail)
Rezoluție maximă	1920 x 1080p (Full HD)
Lățime de bandă	250 MHz / 2,5 Gbps pe canal (7,5 Gbps total)
Adâncime de culoare	12 biți pe canal (36 biți total)
Formate audio suportate	LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD
Funcție de comutare	Automată (detecție sursă activă) și manuală (buton)
Compatibilitate HDCP	Da
Alimentare	Alimentare externă nu este necesară, putere max. 5 W
Temperatură de funcționare	0 °C până la +70 °C
Umiditate de funcționare	10 % până la 85 % RH (fără condensare)
Temperatură de depozitare	-10 °C până la +80 °C
Umiditate de depozitare	5 % până la 90 % RH (fără condensare)
Siguranță	A se păstra la distanță de copii, evitați umiditatea, nu dezasamblați
Curățare	Cârpă fără scame ușor umedă, fără detergent abraziv
Conținutul pachetului	Comutator HDMI, manual de utilizare
Garanție	Pierdută în caz de utilizare necorespunzătoare
Conformitate	Marcare CE
Eliminare	Nu aruncați cu deșeurile menajere, duceți la un punct de colectare

Întrebări frecvente - HDM21A Schwaiger

Cum funcționează comutarea automată pe Schwaiger HDM21A ?

Comutatorul detectează automat sursa activă (pornită sau conectată) și o selectează. Dacă sursa este oprită sau deconectată, trece la următoarea sursă. Pentru ca comutarea automată să funcționeze, sursele în așteptare trebuie să fie complet deconectate de la alimentare.

Care este rezoluția maximă suportată de HDM21A ?

Rezoluția video maximă este 1920 x 1080p (Full HD) în legătură unică. Suportă și rezoluții intercalate 480i, 576i, 1080i și progresive 480p, 576p, 720p.

Pot folosi acest comutator cu o PS4 sau o Xbox ?

Da, comutatorul este compatibil cu consolele de joc precum PS4, PS3, Xbox360 și alte surse HDMI.

Comutatorul necesită o alimentare externă ?

Nu, Schwaiger HDM21A nu are nevoie de alimentare externă. Este autoalimentat prin cablul HDMI, cu o putere maximă de 5 W.

Cum se curăță comutatorul HDMI ?

Folosiți o cârpă fără scame ușor umedă (fără detergent abraziv) și asigurați-vă că niciun lichid nu pătrunde în dispozitiv.

Ce fac dacă comutarea automată nu funcționează ?

Verificați dacă sursele sunt complet pornite (nu în așteptare). Dacă o sursă este în așteptare, comutatorul poate să nu o detecteze. Utilizați atunci butonul de selecție manuală.

Ce formate audio sunt suportate ?

Comutatorul suportă formate audio necomprimate (LPCM) și comprimate precum DTS Digital, Dolby Digital, DTS-HD și Dolby True HD.

HDM21A este compatibil cu HDCP ?

Da, suportă intercomunicarea HDCP, asigurând compatibilitatea cu conținuturi protejate.

Care sunt măsurile de siguranță importante ?

Păstrați dispozitivul la distanță de copii, evitați umiditatea și șocurile, nu introduceți obiecte în porturi și nu dezasamblați produsul (nu există piese reparabile de utilizator).

Cum se elimină comutatorul la sfârșitul vieții ?

Nu-l aruncați cu deșeurile menajere. Depuneți-l la un punct de colectare public pentru aparate electrice și electronice, conform reglementărilor locale.

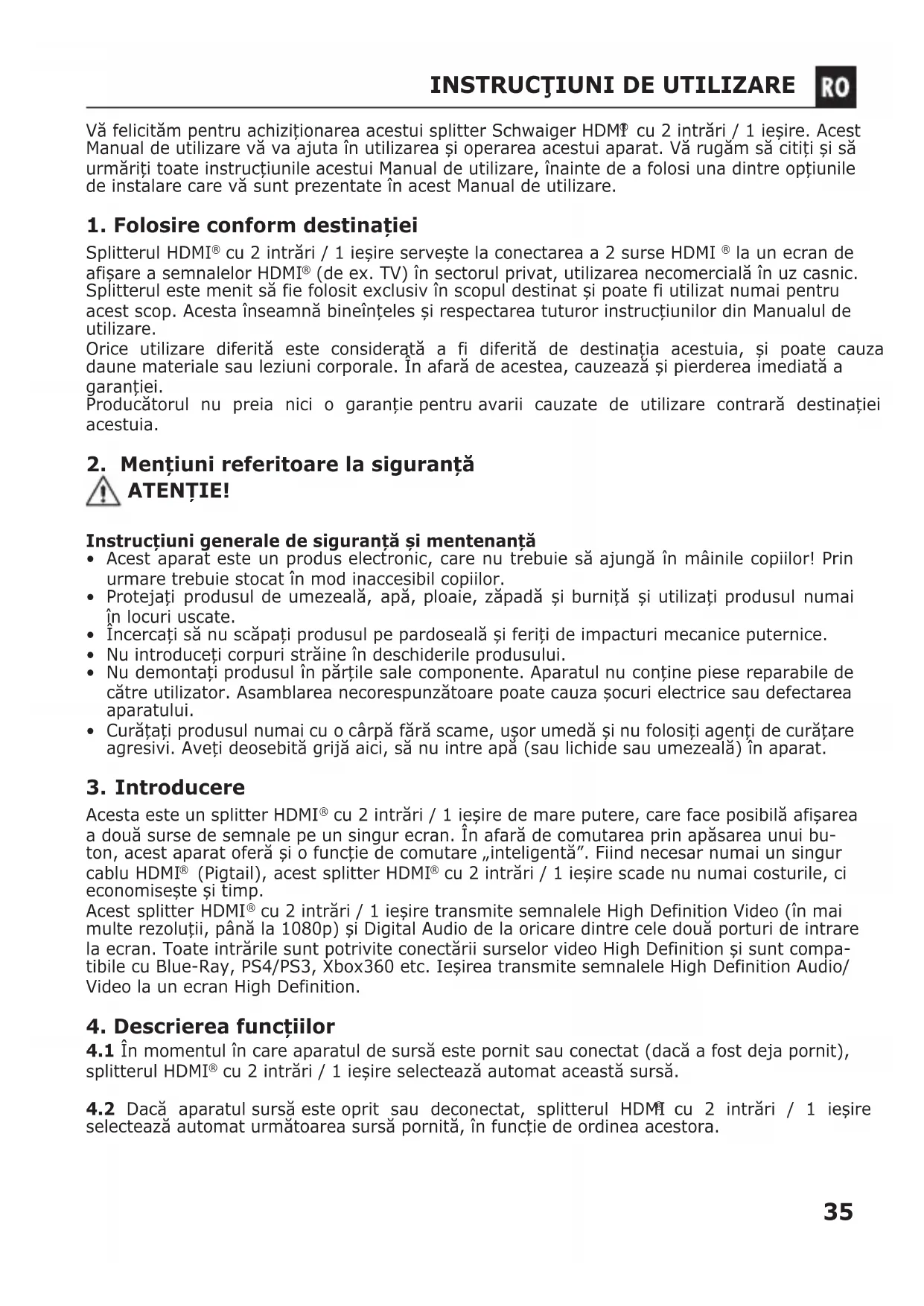

MANUAL DE UTILIZARE HDM21A Schwaiger

Vă felicităm pentru achiziționarea acestui splitter Schwaiger HDM ^¶ cu 2 intrări / 1 ieșire. Acest Manual de utilizare vă va ajuta în utilizarea și operarea acestui aparat. Vă rugăm să citiți și să urmăriți toate instrucțiunile acestui Manual de utilizare, înainte de a folosi una dintre opțiunile de instalare care vă sunt prezentate în acest Manual de utilizare.

1. Folosire conform destinației

Splitterul HDMI® cu 2 intrări / 1 ieșire servește la conectarea a 2 surse HDMI® la un ecran de afișare a semnalelor HDMI® (de ex. TV) în sectorul privat, utilizarea necomercială în uz casnic. Splitterul este menit să fie folosit exclusiv în scopul destinat și poate fi utilizat numai pentru acest scop. Acesta înseamnă bineînțeles și respectarea tuturor instrucțiunilor din Manualul de utilizare.

Orice utilizare diferită este considerată a fi diferită de destinația acestuia, și poate cauza daune materiale sau leziuni corporale. În afară de acestea, cauzează și pierderea imediată a garanției.

Producătorul nu preia nici o garanție pentru avarii cauzate de utilizare contrară destinației acestuia.

2. Mentiuni referitoare la sigurantă

ATENTIE!

Instrucțiuni generale de siguranță și mentenanță

• Acest aparat este un produs electronic, care nu trebuie să ajungă în mâinile copiilor! Prin urmare trebuie stocat în mod inaccesibil copiilor.
• Protejați produsul de umezeală, apă, ploaie, zăpadă și burniță și utilizați produsul numai în locuri uscate.
• Încercați să nu scăpați produsul pe pardoseală și feriți de impacturi mecanice puternice.
• Nu introduceti corpuri străine în deschiderile produsului.
• Nu demontați produsul în părțile sale componente. Aparatul nu conține piese reparabile de către utilizator. Asamblarea necorespunzătoare poate cauza șocuri electrice sau defectarea aparatului.
• Curățați produsul numai cu o cârpă fără scame, ușor umedă și nu folosiți agenti de curățare agresivi. Aveți deosebită grijă aici, să nu intre apă (sau lichide sau umezeală) în aparat.

3. Introducere

Acesta este un splitter HDMI® cu 2 intrări / 1 ieșire de mare putere, care face posibilă afișarea a două surse de semnale pe un singur ecran. În afară de comutarea prin apăsarea unui buton, acest aparat oferă și o funcție de comutare „inteligentă”. Fiind necesar numai un singur cablu HDMI® (Pigtail), acest splitter HDMI® cu 2 intrări / 1 ieșire scade nu numai costurile, ci economisește și timp.

Acest splitter HDMI® cu 2 intrări / 1 ieșire transmite semnalele High Definition Video (în mai multe rezoluții, până la 1080p) și Digital Audio de la oricare dintre cele două porturi de intrare la ecran. Toate intrările sunt potrivite conectării surselor video High Definition și sunt compatibile cu Blue-Ray, PS4/PS3, Xbox360 etc. Ieșirea transmite semnalele High Definition Audio/Video la un ecran High Definition.

4. Descrierea funcțiilor

4.1 În momentul în care aparatul de sursă este pornit sau conectat (dacă a fost deja pornit), splitterul HDMI® cu 2 intrări / 1 ieșire selectează automat această sursă.

4.2 Dacă aparatul sursă este oprit sau deconectat, splitterul HDMI cu 2 intrări / 1 ieșire selectează automat următoarea sursă pornită, în funcție de ordinea acestora.

Notă:

• Dacă aparatele sursă sunt în modul de funcționare Stand-by, alimentarea electrică a acestora trebuie oprită, pentru că în acest fel splitterul HDMI ® cu 2 intrări / 1 ieșire nu poate efectua functia de comutare „inteligentă”.
• Dacă o sursă este conectată sau deconectată, acest splitter HDMI ® cu 2 intrări / 1 ieșire lucrează complet automat.

Acest splitter HDMI® cu 2 intrări / 1 ieşire vă oferă numeroase funcții, utilizarea acestora fiind ușoară.

Printre altele acestea sunt:

• Pornire multifunctională: automată sau cu buton
• Suportă cea mai mare rezoluție video de 1080p
• Suportă o lățime de bandă de 250 MHz/2,5 Gbps per canal (7,5 Gbps toate canalele)
• Suportă o adâncime de culoare de 12 bit per canal (36 bit toate canalele)
  • HDCP Pass-through
• Suportă Audio necomprimat, ca de ex. LPCM
• Suportă Audio necomprimat, ca de ex. DTS Digital, Dolby Digital (inclusiv DTS-HD și Dolby True HD)

5. Conectare și utilizare

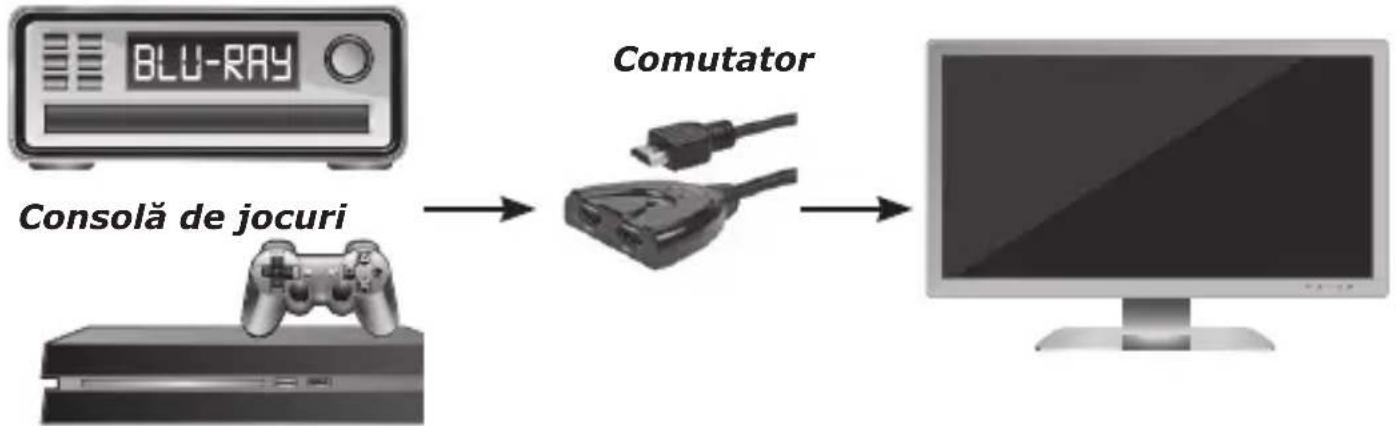

5.1 Conectați sursele HDMI® la splitterul HDMI® cu 2 intrări / 1 ieșire.

HDVD HDTV

5.2 Conectați cablul fix HDMI® (Pigtail) la ecran.
5.3 Apăsați tasta „Select” pentru a selecta sursa de intrare.

Atenție: Inserați / scoateți cablul cu grijă.

6. Diagramă pin-uri

7. Continutul produsului livrat

Înainte de a începe utilizarea aparatului, verificați integritatea ambalajului și asigurați-vă că cutia de carton a coletului contine următoarele piese:

• HDMI® Splitter cu 2 intrări / 1 ieșire
• Instructiuni de utilizare

8. Date tehnice

Date tehnice (intrări/ieșiri de semnal)
Intrare semnal DDC 5 Volt p-p (TTL)
Zona maximală Single Link 1920X1080p
Frecvență de operare
Gamă verticală de frecvențe 50/60 Hz
Lățimea de bandă a amplificatorului video 2,5 Gbps/250 MHz
Rezoluții (HDTV)
Interlaced (50&60 Hz) 480i, 576i, 1080i
Progresiv (50&60 Hz) 480p, 576p, 720p, 1080p
Condiții climatice
Temperatura de operare Între 0 °C și +70 °C
Umiditatea aerului în timpul utilizării Umiditatea relativă a aerului între 10 % și 85 % (fără condensare)
Temperatura de stocare Între -10 °C și +80 °C
Umiditatea aerului la depozitare Umiditatea relativă a aerului între 5 % și 90 % (fără condensare)
Sursa de alimentare
Alimentare electrică externă Nu este necesar
Consum de energie (max.) 5 W
Accesorii Manual de utilizare

Notă: Datele tehnice pot fi schimbate fără o notificare prealabilă.

Declinarea răspunderii

Firma Schwaiger GmbH nu oferă nici o garanție pentru avariți rezultate din instalarea sau montarea neprofesională, precum și cele rezultate din folosirea produsului contrar destinației acestuia și nerespectarea instrucțiunilor de siguranță.

Aruncarea produsului la gunoi

Nu aruncați bateriile și aparatele electrice și electronice în gunoiul menajer obișnuit. Consumatorul are obligația legală de a returna aparatele electrice și electronice și bateriile la sfârșitul duratei de viață a produselor la locurile de colectare echipate pentru această sarcină, sau la cele publice sau la punctul de vânzare. Detaliile sunt reglement-

ate de legislația din țara în care este folosită, referitoare la aruncarea produselor de acest tip.

Simbolul de pe acest produs, Ghidul de Utilizare sau ambalajul indică aceste cerințe legale.

Conformitate

Marcajul CE este declarația firmei Schwaiger GmbH referitoare la faptul că produsul corespunde cerințelor de protecție de bază a directivelor și ordonanțelor aplicabile.
