| Marka | Schwaiger |
| Model | HDM21A |
| Ürün Tipi | 2 Giriş / 1 Çıkış HDMI Anahtarlayıcı |
| Kullanım Amacı | 2 HDMI kaynağından bir ekrana geçiş, ticari olmayan özel kullanım |
| Giriş Sayısı | 2 HDMI portu |
| Çıkış Sayısı | 1 HDMI portu (entegre pigtail kablo) |
| Maksimum Çözünürlük | 1920 x 1080p (Full HD) |
| Bant Genişliği | 250 MHz / kanal başına 2,5 Gbps (toplam 7,5 Gbps) |
| Renk Derinliği | Kanal başına 12 bit (toplam 36 bit) |
| Desteklenen Ses Formatları | LPCM, DTS Digital, Dolby Digital, DTS-HD, Dolby True HD |
| Anahtarlama İşlevi | Otomatik (aktif kaynak algılama) ve manuel (düğme) |
| HDCP Uyumluluğu | Evet |
| Güç Kaynağı | Harici güç kaynağı gerekmez, maks. 5 W güç |
| Çalışma Sıcaklığı | 0 °C ila +70 °C |
| Çalışma Nemi | %10 ila %85 RH (yoğuşmasız) |
| Depolama Sıcaklığı | -10 °C ila +80 °C |
| Depolama Nemi | %5 ila %90 RH (yoğuşmasız) |
| Güvenlik | Çocukların erişemeyeceği yerde saklayın, nemden kaçının, sökmeyin |
| Temizlik | Hafif nemli, tüy bırakmayan bez, aşındırıcı temizleyici yok |
| Paket İçeriği | HDMI anahtarlayıcı, kullanım kılavuzu |
| Garanti | Uygunsuz kullanımda geçersiz |
| Uygunluk | CE işareti |
| İmha | Evsel atıklarla atmayın, bir toplama noktasına götürün |
Sık sorulan sorular - HDM21A Schwaiger
Kullanıcıların soruları hakkında HDM21A Schwaiger
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Anahtar PDF formatında ücretsiz! Kılavuzunuzu bulun HDM21A - Schwaiger ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. HDM21A markasının Schwaiger.

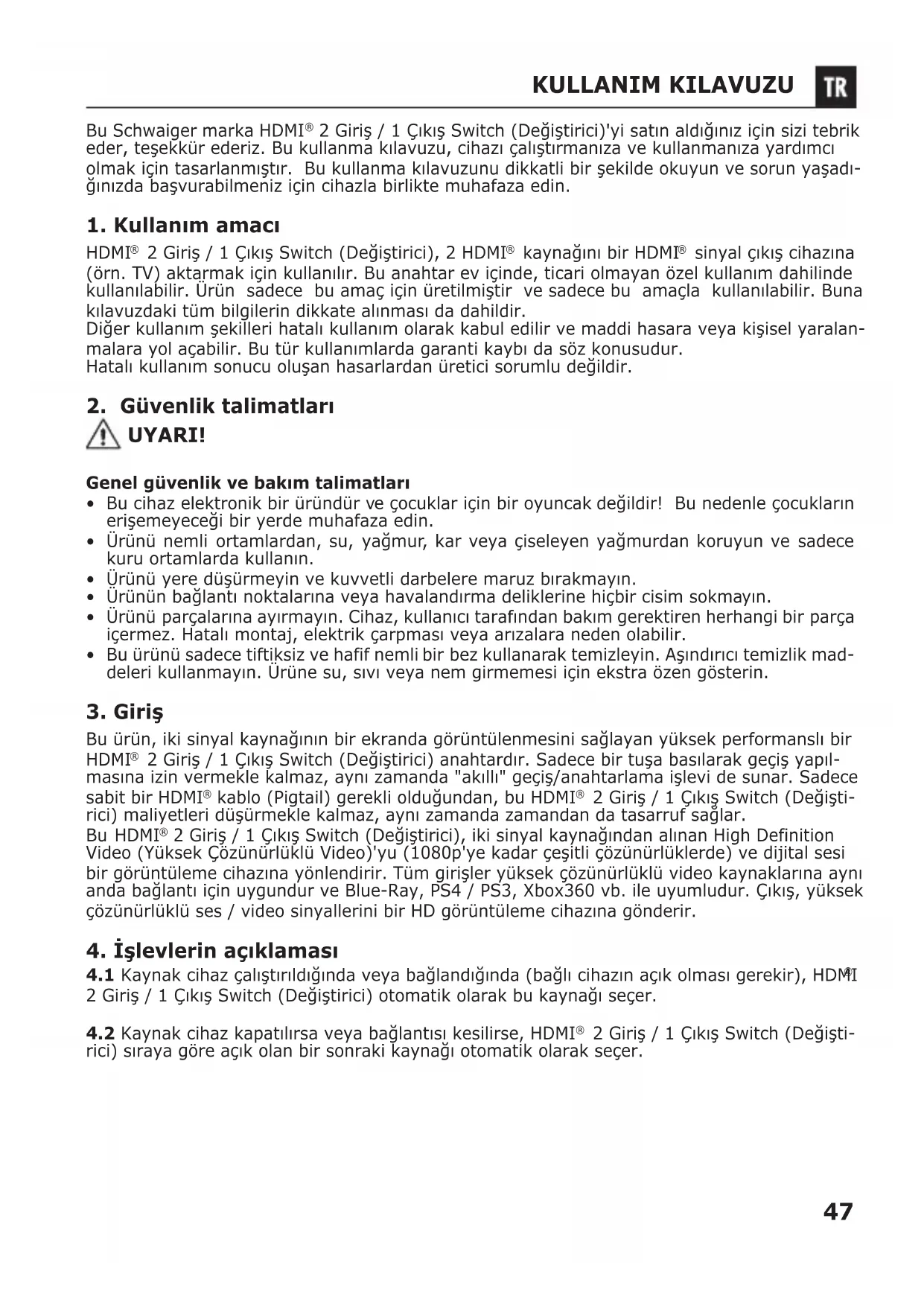

KULLANIM KILAVUZU HDM21A Schwaiger
TR OTOMATİK HDMI® 2 GİRİŞ/1 ÇIKİŞ SWITCH (DEĞİŞTİRİCİ)
KULLANIM KILAVUZU
Bu Schwaiger marka HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici)'yi satın aldığınız için sizi tebrik eder, teşekkür ederiz. Bu kullanma kılavuzu, cihazı çalıştırmanıza ve kullanmanıza yardımcı olmak için tasarlanmıştır. Bu kullanma kılavuzunu dikkatlı bir şekilde okuyun ve sorun yaşadığınızda başvurabilmeniz için cihazla birlikte muhafaza edin.
1. Kullanım amacı
HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici), 2 HDMI® kaynağını bir HDMI® sinyal çıkış cihazına (örn. TV) aktarmak için kullanılır. Bu anahtar ev içinde, ticari olmayan özel kullanım dahilinde kullanılabilir. Ürün sadece bu amaç için üretilmiştir ve sadece bu amaçla kullanılabilir. Buna kılavuzdaki tüm bilgilerin dikkate alınması da dahildir.
Diğer kullanım şekilleri hatalı kullanım olarak kabul edilir ve maddi hasara veya kişisel yaralan-malara yol açabilir. Bu tür kullanımlarda garanti kaybı da söz konusudur.
Hatalı kullanım sonucu oluşan hasarlardan üretici sorumlu değildir.
2. Güvenlik talimatları
UYARI!
Genel güvenlik ve bakım talimatları
- Bu cihaz elektronik bir üründür ve çocuklar için bir oyuncak değildir! Bu nedenle çocukların erişemeyeceği bir yerde muhafaza edin.
- Ürünü nemli ortamlardan, su, yağmur, kar veya çiseleyen yağmurdan koruyun ve sadece kuru ortamlarda kullanın.
- Ürünü yere düşürmeyin ve kuvvetli darbelere maruz bırakmayın.
- Ürünün bağlantı noktalarına veya havalandırma deliklerine hiçbir cisim sokmayın.
- Ürünü parçalarına ayırmayın. Cihaz, kullanıcı tarafından bakım gerektiren herhangi bir parça içermez. Hatalı montaj, elektrik çarpması veya arızalara neden olabilir.
- Bu ürünü sadece tiftiksiz ve hafif nemli bir bez kullanarak temizleyin. Aşındırıcı temizlik mad- deleri kullanmayın. Ürüne su, sıvı veya nem girmemesi için ekstra özen gösterin.
3. Giriş

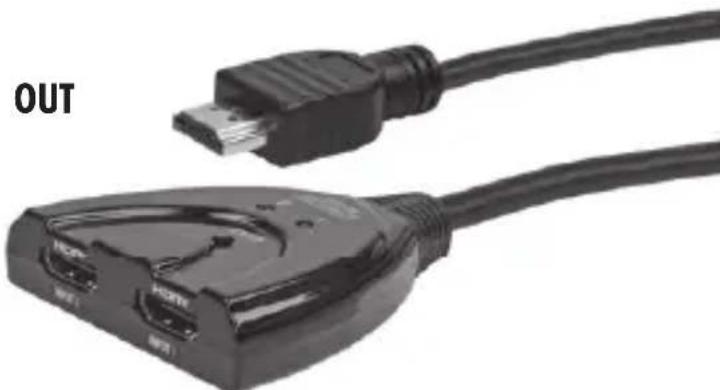

Bu ürün, iki sinyal kaynağının bir ekranda görüntülenmesini sağlayan yüksek performanslı bir HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici) anahtardır. Sadece bir tuşa basılarak geçiş yapılmasına izin vermekle kalmaz, aynı zamanda "akıllı" geçiş/anahtarlama işlevi de sunar. Sadece sabit bir HDMI® kablo (Pigtail) gerekli olduğundan, bu HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici) maliyetleri düşürmekle kalmaz, aynı zamanda zamandan da tasarruf sağlar.
Bu HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici), iki sinyal kaynağından alınan High Definition Video (Yüksek Çözünürlüklü Video)'yu (1080p'ye kadar çeşitli çözünürlüklerde) ve dijital sesi bir görüntüleme cihazına yönlendirir. Tüm girişler yüksek çözünürlüklü video kaynaklarına aynı anda bağlantı için uygundur ve Blue-Ray, PS4 / PS3, Xbox360 vb. ile uyumludur. Çıkış, yüksek çözünürlüklü ses / video sinyallerini bir HD görüntüleme cihazına gönderir.
4. İşlevlerin açıklaması
4.1 Kaynak cihaz çalıştırıldığında veya bağlandığında (bağlı cihazın açık olması gerekir), HDMI 2 Giriş / 1 Çıkış Switch (Değiştirici) otomatik olarak bu kaynağı seçer.
4.2 Kaynak cihaz kapatılırsa veya bağlantısı kesilirse, HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici) sıraya göre açık olan bir sonraki kaynağı otomatik olarak seçer.
Uyari:
- Kaynak cihazlar bekleme modundaysa, güç kaynakları kapatılmalıdır, aksi takdirde HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici) "akıllı" anahtarlama işlevini gerçekleştiremez.
- Bir kaynak bağlandığında veya bağlantısı kesildiğinde, bu HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici) tamamen otomatik olarak çalışır.
Bu HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici) mükemmel bir çalışma için birçok işleve sahiptir.
Bu özellikler şunları içerir:
- Çok işlevli anahtarlama: otomatik veya mekanik
- En yüksek video çözünürlüğü (1080p) desteği
- Kanal başına 250 MHz/2,5 Gbps (tüm kanallarda 7.5 Gbps) bant genişliği desteği
- Kanal başına 12 Bit (tüm kanallarda 36 Bit) renk derinliği desteği
- HDCP düz geçiş
- Sıkıştırılmamış audio desteği, örn. LPCM
- Sıkıştırılmış audio desteği, örn. B. DTS Digital, Dolby Digital (DTS-HD ve Dolby True HD dahil)
5. Bağlantı ve Çalıştırma

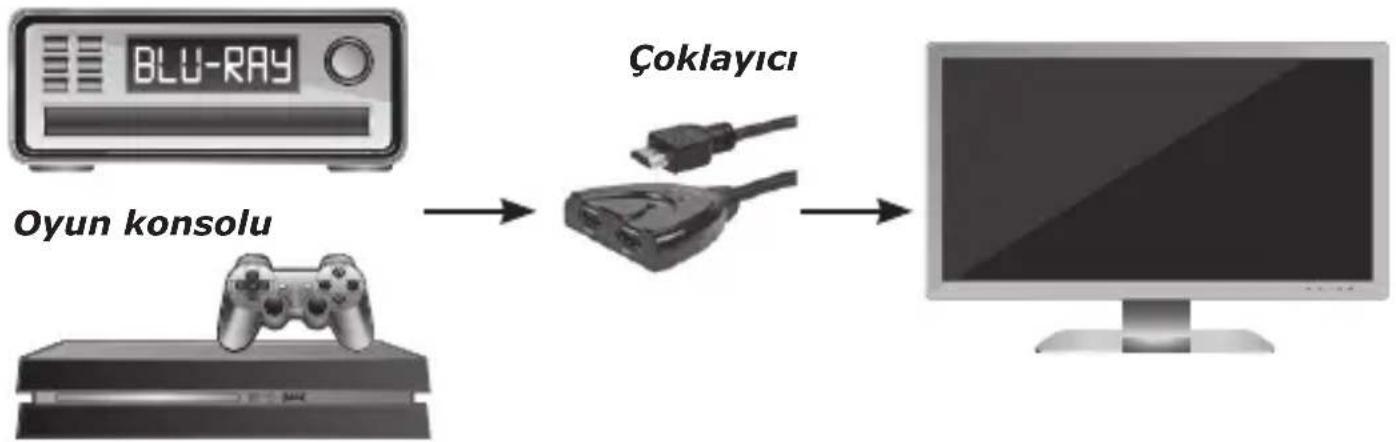

5.1 HDMI® giriş kaynaklarını HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici)'ye bağlayın.
HDVD HDTV
5.2 Sürekli takılı kalacak olan HDMI® kablosunu (Pigtail) görüntüleme cihazına bağlayın.
5.3 Giriş kaynağınlı seçmek için "Seç" düğmesine basın.
Dikkat: Kabloyu dikkatlice takın / çıkarın.

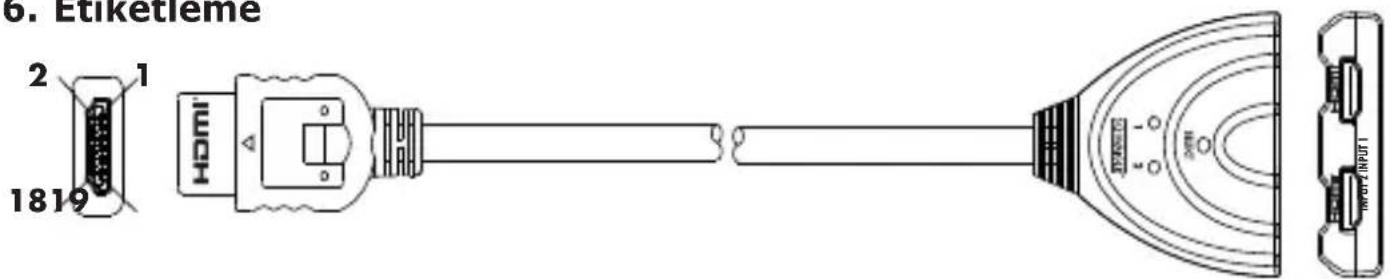

- Etiketleme
Ürünü çalıştırmadan önce, ambalajı ve teslimat kapsamını kontrol edin ve nakliye kutusunda aşağıdaki parçaların bulunduğundan emin olun:
- HDMI® 2 Giriş / 1 Çıkış Switch (Değiştirici)
- Kullanım Kilavuzu
8. Teknik Veriler
| Teknik Veriler (Sinyal girişi / Çıkış) | |
| Giriş DDC Sinyali 5 Volt p-p (TTL) | |
| Maksimum Single Link aralığı 1920X1080p | |
| Çalışma frekansı | |
| Dikey Frekans aralığı 50/60 Hz | |
| Video amplifikatörü Bant genişliği 2,5 Gbps/250 MHz | |
| Çözünürlük (HDTV) | |
| Interlaced (50&60 Hz) 480i, 576i, 1080i | |
| Progressive (50&60 Hz) 480p, 576p, 720p, 1080p | |
| Çevre koşulları | |
| Çalışma sıcaklığı 0 °C ila +70 °C | |
| Çalışma ortamı nem oranı: %10 - %85 RH-Bağıl nem (yoğuşmasız) | |
| Saklama sıcaklığı -10 °C ila +80 °C | |
| Saklama ortamı nem oranı %5 - %90 RH-Bağıl nem (yoğuşmasız) | |
| Güç kaynağı | |
| Harici güç kaynağı Gerekli değil | |
| Güç tüketimi (maks.) 5 W | |
| Aksesuarlar Kullanım Kılavuzu | |
Uyarı: Teknik veriler önceden bildirilmeksizin değiştirilebilir.
Sorumluluğun Reddi
Schwaiger GmbH, ürünün uygun olmayan şekilde kurulumundan veya montajından ve uygun olmayan şekilde kullanımından veya güvenlik talimatlarına uyulmamasından kaynaklanan hasarlar konusunda hiçbir sorumluluk üstlenmez ve garanti vermez.
imha
Elektrikli ve elektronik cihazlar ve piller ev atıklarıyla birlikte atılmamalıdır. Tüketici yasal olarak elektrikli ve elektronik cihazlar ve pilleri servis ömrünün sonunda bunlar için hazırlanmış resmi toplama istasyonlarına bırakmak veya satış noktasına iade etmekle yükümlüdür. Konuyla ilgili ayrıntılı bilgi her ülkenin/eyaletin yasaları ile düzenlenmekte-ün, kullanma kılavuzu ve ambalaj üzerindeki sembol bu kurala işaret etmektedir.
Uyumluluk
Schwaiger GmbH firması CE işaretiyle, bu ürünün yürürlükteki yönetmeliklerde yer alan önemli güvenlik gereksinimlerine uygun olduğunu beyan eder.
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.
Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
BG Термините „HDMI“ и Интерфейс за мултимедия с висока разделителна способност „HDMI“ (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, „Inc.“ в Съединените щати и други държави.
Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
Los términos HDMI y HDMI High-Definition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Allamokban és más országokban.
HR Izrazi HDMI i HDMI High-Definition Multimedia Interface i HDMILogo su zaštitni znakovi ili registrirani zaštitni znakovi tvrtke HDMI Licensing Administrator, Inc. u Sjedinjenim Državama i drugim zemljama.
De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.
PL Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
RO Termenii HDMI, HDMI High-Definition Multimedia Interface și sigla HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing Administrator, Inc. în Statele Unite și în alte țări.
RUS Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.
SK Výrazy HDMI, HDMI High-Definition Multimedia Interface a logo HDMI sú obchodnými známkami alebo registrovanými obchodnými známkami spoločnosti HDMI Licensing Administrator, Inc. v Spojených štátoch amerických a d'alších krajinách.
SLO Izraza HDMI in visokoločljivostni večpredstavnostni vmesnik HDMI ter logotip HDMI so blagovne znamke ali registrirane blagovne znamke družbe HDMI Licensing Administrator, Inc. v Združenih državah Amerike in drugih državah.
TR HDMI ve HDMI High-Definition Multimedia Interface terimleri ve HDMI Logosu, HDMI Licensing Administrator, Inc. şirketinin ABD'deki ve diğer ülkelerdeki ticari markası ya da tescilli markasıdır.
