KULLANIM KILAVUZU NWM1 Schwaiger
Bu ağ kablo test cihazını satın aldığınız için sizi tebrik eder, teşekkürlerimizi sunarız. Tarafımızca pazarlanan tüm cihazlar satın aldığınız tarihte geçerli olan güvenlik mevzuatına uygun olup kullanım amacına uygun kullanıldığında prensip olarak güvenlidir! Meydana gelebilecek tehlikeleri, hasarları veya arızaları önlemek için lütfen aşağıdaki uyarıları dikkate alın.
Bu kullanma kılavuzu ve güvenlik talimatları, ağ kablo test cihazının teslimat kapsamına dahildir. Bu talimatlar ürünün kullanım şekliyle ilgili önemli bilgiler içermektedir. Kullanma kılavuzunun ve güvenlik talimatlarının okunmasını kolaylaştırmak amacıyla ağ kablo test cihazı aşağıda "Kablo test cihazı" olarak anılacaktır. Lütfen kablo test cihazını kullanmadan önce, bu kullanma kılavuzunu baştan sona ve dikkatle okuyun. Bu kural özellikle güvenlik talimatları için geçerlidir. Bu kullanma kılavuzunun dikkate alınmaması, ağır yaralanmalara veya kablo test cihazının hasar görmesine yol açabilir. Bu kullanma kılavuzunu gelecekte başvuru amacıyla muhafaza edin. Kablo test cihazını üçüncü kişilere devrederken, mutlaka kullanma kılavuzunu da birlikte teslim ettiğinizden emin olun.
2. PAKET İÇERİĞİ
- Ana ünite
- Uzak ünite
- Kullanma kılavuzu ve güvenlik talimatları
3. KULLANIM AMACI / ÜRÜN ÖZELLİKLERİ
- Ağ kablolarının ekranlamasız (UTP) veya ekranlamalı (STP/FTP) RJ-45-Modüler-Soket-Sistemleri veya RJ-11 (RJ-12) modüler soketleri için kablo test cihazı
- Test akışı otomatik gerçekleşir
- Kolayca okunabilen kablo durumları; kablo kopuklukları, kablo kısa devreleri ve yerleşim hataları
- Uzak üniteyle, uzunluğu fazla kabloların kontrol ve test edilmesi mümkündür

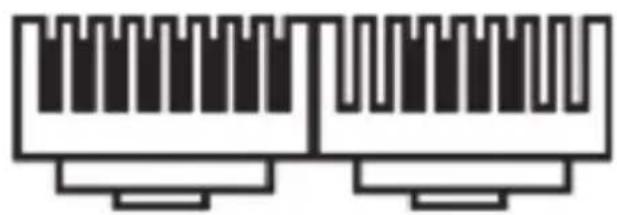

Konektör/kablo
4. GENEL GÜVENLİK VE BAKIM TALİMATLARI
- Kablo test cihazı elektronik bir üründür ve çocuklar için bir oyuncak değildir! Bu nedenle çocukların erişemeyeceği bir yerde muhafaza edin.
- Lütfen test cihazını, işletimde bulunan bağlı kablolar üzerinde kullanmayınız Cihaz hasar görebilir!
- Kablo test cihazında değişiklik ve tadilat yapılmamalıdır. Gövde açılmamalıdır.
- Ürünü sadece kuru ve kapalı ortamlarda kullanınız. Ürünü neme karşı koruyunuz.
- Ürünü düşürmeyiniz ve şiddetli sarsıntılara maruz bırakmayınız.
- Ürünü sadece hav bırakmayan bir bezle temizleyiniz. Ürüne su, sıvı veya nem girmemesi için ekstra özen gösterin.
5. KUMANDA ELEMANLARI (bkz. sayfa 2)
1: ON/OFF/S (yavaş kontrol hızı)
2: Power LED
3: RJ11 - Çıkış prizi
4: RJ45 - Çıkış prizi
5: RJ45 - Giriş prizi
6: RJ11 - Giriş prizi
7: LED göstergesi ANA
8: LED göstergesi UZAK
6. KABLO TEST CİHAZINI DEVREYE ALMA
Lütfen aşağıdaki bölümleri okuyunuz ve yanlış bir kurulumu önlemek için adımları gösterilen sıralamada uygulayınız.
- İlk işletme alma esnasında veya power LED artık yanıp sönmüyorsa, yeni bir pil gereklidir
- 9V 6LRG61 blok pili, ANA ünitenin pil gözüne yerleştiriniz (bkz. sayfa 2, Resim 9).
- Pillerin akmasına bağlı cihaz hasarlarını önlemek amacıyla, kablo test cihazı uzun süre kullanılmadığınızda, pilleri çıkarınız
7. KULLANIM
Ölçülerek kablonun konektörlerini, ANA ve UZAK cihazın, ilgili prizlerine bağlayınız. Şalterin ON konumuna getirilmesi sayesinde cihaz "Hızlı test modu"na geçer. Bu sırada kablonun her bir kontağı peş peşe kontrol edilir. Elektrik bağlantısı ANA ve UZAK cihazda bir LED üzerinden gösterilir. Şalterin S konumuna getirilmesi sayesinde cihaz "Yavaş test modu"na geçer. Şalter OFF konumuna getirildiğinde cihaz kapanır. Ölçüm sonucu, her iki cihazdaki durum LED'i üzerinden gösterilir. Ekranlamalı kablolarda ayrıca G-LED yanar.
8. TEST SONUÇLARI
| Kablo ANA ekran UZAK ekran | ||
| RJ45 ağ kablosu (1:1, komple bağlı, ekranlamalı) | 1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G | |
| RJ45 ağ kablosu (çapraz, komple bağlı, ekranlamasız) | 1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8 | |
| ISDN kablosu, 4 kutuplu 3-4-5-6 3-4-5-6 | ||
| RJ12 kablosu, 6 kutuplu 2-3-4-5-6-7 2-3-4-5-6-7 | ||
| RJ11 kablosu, 4 kutuplu 2-3-4-5 2-3-4-5 |
9. TEKNİK VERİLER
| Güç kaynağı: 9V blok pil | |
| Güç tüketimi: Yakl. 12 mA | |
| Kablo tipi RJ-45 CAT5, CAT6, CAT7, STP/FTP ekranlamalı, UTP ekranlamasız | |
| Kablo tipi RJ-11/RJ-12 6P6C, 6P4C, 6P2C | |
| Azami kablo uzunluğu Yakl. 300m | |
| Çalışma koşulları 0 °C ila +50 °C / %10 ila %90 bağlı nem (yoğuşmasız) | |
| Depolama koşulları -10 °C ila +60 °C / %10 ila %90 bağlı nem (yoğuşmasız) | |
imha
Elektrikli ve elektronik cihazlar ve piller ev atıklarıyla birlikte atılmamalıdır. Tüketici yasal olarak elektrikli ve elektronik cihazlar ve pilleri servis ömrünün sonunda bunlar için hazırlanmış resmi toplama istasyonlarına bırakmak veya satış noktasına iade etmekle yükümlüdür. Konuyla ilgili ayrıntılı bilgi her ülkenin/eyaletin yasaları ile düzenlenmektedir.
Ürün, kullanma kılavuzu ve ambalaj üzerindeki sembol bu kurala işaret etmektedir.
Uyumluluk
Schwaiger GmbH firması CE işaretiyle, bu ürünün yürürlükteki yönetmeliklerde yer alan önemli güvenlik gereksinimlerine uygun olduğunu beyan eder.
Üretici bilgileri
Sayın müşterimiz, teknik desteğe ihtiyacınız olursa ve bayiniz tarafından yardım alamazsanız lütfen teknik destek birimimizle irtibata geçin.
Çalışma saatleri:
Pazartesi - Cuma: 08:00 - 17:00 saatleri arası
Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn
Yardım hattı: +49 (0) 9101 702-299 | www.schwaiger.de | info@schwaiger.de
