MANUALE UTENTE NWM1 Schwaiger

Congratulazioni e grazie di aver acquistato questo tester per cavi di rete. Tutti i nostri apparecchi sono conformi alle disposizioni di sicurezza vigenti al momento dell'acquisto e sono generalmente sicuri in caso di utilizzo conforme alle disposizioni. Rispettare le seguenti avvertenze per evitare eventuali pericoli, danneggiamenti o malfunzionamenti.

Queste istruzioni per l'uso e avvertenze di sicurezza sono parte integrante della fornitura del tester per cavi di rete. Contengono importanti informazioni riguardo all'uso del prodotto. Per rendere più semplice la lettura delle istruzioni per l'uso e delle avvertenze di sicurezza, il Tester per cavi di rete viene definito di seguito come "tester per cavi". Leggere completamente e con attenzione le istruzioni per l'uso prima di utilizzare il tester per cavi. Questo si riferisce soprattutto alle avvertenze di sicurezza. La mancata osservanza di queste istruzioni per l'uso può causare lesioni gravi o il danneggiamento del tester per cavi. Conservare le istruzioni per l'uso per l'utilizzo futuro. In caso di cessione del tester per cavi ad altre persone, allegare le presenti istruzioni per l'uso.

2. CONTENUTO DELLA CONFEZIONE

• Unità Master
• Unità Remote
• Istruzioni per l'uso e avvertenze in materia di sicurezza

3. USO CONSENTITO / CARATTERISTICHE DEL PRODOTTO

• Testercavi per sistemi con spinotto modulare RJ-45 non schermato (UTP) o schermato (STP/FTP) oppure spinotto modulare RJ-11 (RJ-12) di cavi di rete
• La procedura di verifica è automatica
• Stato del cavo, interruzioni dei cavi, cortocircuiti dei cavi ed errori di assegnazione facilmente leggibili
• Utilizzando l'unità Remote si possono verificare e testare cavi di grande lunghezza

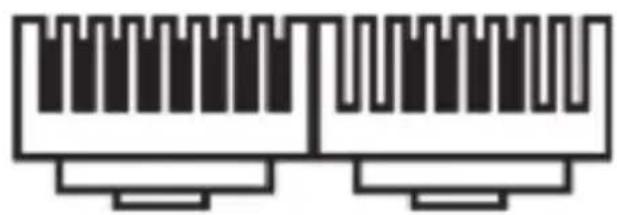

Connettore/cavo

4. AVVERTENZE GENERALI SULLA SICUREZZA E SULLA MANUTENZIONE

• Il tester per cavi è un prodotto elettronico che non deve giungere nelle mani dei bambini. Pertanto, tenerlo fuori dalla portata dei bambini.
• Non utilizzare lo strumento di prova con i cavi collegati in funzione. L'apparecchio potrebbe essere danneggiato!
• Non si devono effettuare modifiche o trasformazioni al tester per cavi. L'alloggiamento non deve essere aperto.
• Utilizzare il prodotto soltanto in un ambiente asciutto e al chiuso. Proteggere il prodotto dall'umidità.
• Non far cadere il prodotto e non esporlo ad urti violenti.
• Pulire questo prodotto soltanto con un panno privo di peli. Prestare particolare attenzione a evitare che l'acqua (o un prodotto liquido/umidità) penetri nel prodotto.

5. ELEMENTI DI COMANDO (Vedere pagina 2)

1: ON/OFF/S (velocità di prova lenta)
2: LED di alimentazione (Power LED)
3: Presa di uscita RJ11
4: Presa di uscita RJ45
5: Presa di entrata RJ45
6: Presa di entrata RJ11
7: Indicatori a LED MASTER
8: Indicatori a LED REMOTE

6. MESSA IN FUNZIONE DEL TESTER PER CAVI

Per evitare di eseguire un'installazione scorretta, leggere i seguenti paragrafi e svolgere le operazioni nella sequenza indicata.

• Durante la prima messa in funzione e rispettivamente se il LED di alimentazione non lampeggia più, occorre una nuova batteria
• Mettere la batteria monoblocco 6LRG61 da 9 V nel vano batterie dell'unità MASTER (vedere pagina 2, Figura 9)
• Per evitare il danneggiamento dell'apparecchio dovuto a batterie con perdite, rimuovere le batterie in caso di non utilizzo prolungato del tester per cavi

7. USO

Collegare lo spinotto del cavo da misurare con la presa corrispondente dell'unità MASTER e di quella REMOTE. Premendo l'interruttore su ON, l'apparecchio passa nella "Modalità di prova rapida". Durante questa operazione si controlla ogni singolo contatto del cavo, uno dopo l'altro. Il collegamento elettrico sull'unità MASTER e sull'unità REMOTE è segnalato dal LED. Premendo l'interruttore sulla posizione S, l'apparecchio si commuta nella "Modalità di prova lenta". Premendo l'interruttore sulla posizione OFF, si spegne il dispositivo. Il risultato della misurazione è indicato tramite il LED di stato su entrambi i dispositivi. Nei cavi schermati s'illumina inoltre il LED G.

8. RISULTATI DEL TESTER

Cavo Display MASTER Display REMOTE
Cavo di rete RJ45 (1:1, completamente collegato, con schermatura)	1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G
Cavo di rete RJ45(incrociato, completamente collegato, senza schermatura)	1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8
Cavo ISDN, a 4 poli 3-4-5-6 3-4-5-6
Cavo RJ12, a 6 poli 2-3-4-5-6-7 2-3-4-5-6-7
Cavo RJ11, a 4 poli 2-3-4-5 2-3-4-5

9. DATI TECNICI

Alimentazione di tensione: Batteria monoblocco da 9V
Assorbimento di corrente: ca. 12 mA
Tipo di cavo RJ-45 schermato CAT5, CAT6, CAT7, STP/FTP, non schermato UTP
Tipo di cavo RJ-11/RJ-12 6P6C, 6P4C, 6P2C
Lunghezza max. del cavo ca. 300m
Condizioni operative Da 0 °C a	+50 °C / dal 10% al 90%rF (non condensante)
Condizioni di stoccaggio	Da -10 a +60°C / dal 10% al 90%rF (non condensante)

Smaltimento

Le apparecchiature elettriche ed elettroniche e le batterie non devono essere smaltite insieme ai rifiuti domestici. Il consumatore è tenuto per legge a restituire apparecchiature elettriche ed elettroniche e batterie al termine della loro vita utile ai centri di raccolta pubblici appositamente realizzati o a riconsegnarle al centro di vendita. I dettagli sono regolamentati dalle leggi vigenti a

livello nazionale. Il simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione riporta espressamente tale indicazioni.

Conformità

Con il marchio CE, la Schwaiger GmbH dichiara che il prodotto è conforme ai requisiti fondamentali delle linee guida e dei regolamenti applicabili.

Informativa del produttore

Gentile cliente, qualora il vostro rivenditore non potesse aiutarvi, per un consulto tecnico può rivolgersi al nostro servizio di assistenza.

Orari:

Da lunedì a venerdì: 08:00 - 17:00

Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn

Hotline: [phone] | www.schwaiger.de | [e-mail]
