NÁVOD K OBSLUZE NWM1 Schwaiger

Blahopřejeme a děkujeme vám, že jste si koupili tester kabelů. Všechny přístroje, které prodáváme, odpovídají bezpečnostním předpisům platným ke dni prodeje a jsou při správném používání v zásadě bezpečné! Aby byla vyloučena možná rizika, poškození nebo chybná funkce, respektujte následující pokyny.

Tento návod k obsluze a bezpečnostní pokyny jsou součástí dodávky přístroje k testování síťových kabelů. Návod obsahuje důležité informace k používání výrobku a zacházení s ním. Ke snadnějšímu čtení návodu k obsluze a bezpečnostních pokynů je tester síťových kabelů dále v textu uváděn jako „tester kabelů“. Před prvním použitím testeru kabelů si pozorně přečtěte celý návod k použití. To se týká především bezpečnostních pokynů. Nedodržení tohoto návodu k obsluze může mít za následek úrazy nebo poškození testeru kabelů. Návod k použití si dobře uschovejte k budoucímu použití. Jestliže přenecháte tester kabelů jiným osobám, vždy k přístroji přiložte tento návod k obsluze.

2. OBSAH BALENÍ

• Jednotka Master
• Jednotka Remote
• Návod k obsluze a bezpečnostní pokyny

3. POUŽITÍ V SOULADU S URČENÍM / VLASTNOSTI VÝROBKU

• Tester kabelů pro nestíněné (UTP) nebo stíněné (STP/FTP) modulární konektorové systémy RJ-45 nebo modulární konektory RJ-11 (RJ-12) síťových kabelů
• Proces kontroly probíhá automaticky
• Snadno čitelný stav kabelů, přerušení kabelů, zkraty kabelů a chyby v osazení
• Pomocí jednotky Remote můžete kontrolovat a testovat delší kabely

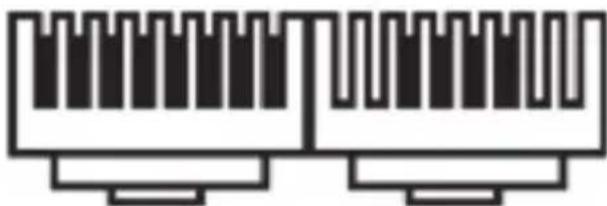

Konektor / kabel

• Tento tester kabelů je elektronické zařízení, které nepatří do rukou dětem! Proto ho ukládejte z dosahu dětí.
• Nepoužívejte testovací zařízení na připojených kabelech v provozu. Může dojít k poškození přístroje!
• Tester kabelů je zakázáno upravovat nebo přestavovat. Je zakázáno otevírat plášť přístroje.
• Výrobek používejte jen v suchých a uzavřených prostorách. Chraňte výrobek před vlhkostí.
• Výrobek nenechávejte spadnout a nevystavujte ho žádným silnějším otrěsům.
• Výrobek čistěte výhradně utěrkou, ze které se neuvolňují vlákna. Dbejte zejména na to, aby do výrobku nepronikla voda (kapalina ani vlhkost).

5. OVLÁDACÍ PRVKY (viz strana 2)

1: ON/OFF/S (nízká rychlost kontroly)
2: Power LED
3: RJ11 - výstupní zdířka
4: RJ45 - výstupní zdířka
5: RJ45 - vstupní zdířka
6: RJ11 - vstupní zdířka
7: Indikátor LED MASTER
8: Indikátor LED REMOTE

6. UVEDENÍ TESTERU KABELŮ DO PROVOZU

Přečtěte si následující odstavce a popsané kroky provedte v uvedeném pořadí, předejdete tím chybám v instalaci.

• Při prvotním uvedení do provozu, nebo pokud kontrolka Power LED již nebliká, budete potřebovat novou baterii.
• Vložte blokovou baterii 9 V 6LRG61 do přihrádky na baterie jednotky MASTER (viz strana 2, obrázek 9).
• K zabránění poškození přístroje vytečením baterií vyjměte baterie z přístroje, pokud nebudete tester kabelů delší dobu používat.

7. OBSLUHA

Spojte konektor měřeného kabelu s příslušnými zdířkami přístrojů MASTER a REMOTE. Přepnutím tlačítka do polohy ON přepnete přístroj do „rychlého testovacího režimu“. Přitom probíhá postupně kontrola všech jednotlivých kontaktů kabelu. Elektrické připojení je na přístroji MASTER a REMOTE indikováno kontrolkou LED. Přepnutím přepínače do polohy S nastavíte na přístroji „režim pomalého testování“. Přepnutím přepínače do polohy OFF přístroj vypnete. Výsledek měření je indikován stavovými kontrolkami LED na obou přístrojích. V případě kabelů se stíněním navíc svítí kontrolka LED „G“.

8. VÝSLEDKY TESTŮ

Kabel Displej MASTER Displej REMOTE
Sítový kabel RJ45 (1:1, kompletně připojen, se stíněním)	1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G
Sítový kabel RJ45(do kríže, kompletně připojeno,bez stínění)	1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8
Kabel ISDN, 4pólový 3-4-5-6 3-4-5-6
Kabel RJ12, 6pólový 2-3-4-5-6-7 2-3-4-5-6-7
Kabel RJ11, 4pólový 2-3-4-5 2-3-4-5

9. TECHNICKÉ ÚDAJE

Zdroj napětí: bloková baterie 9	V
Příkon proudu: cca 12 mA
Typ kabelu RJ-45 CAT5, CAT6,	CAT7, STP/FTP stíněný, UTP nestíněný
Typ kabelu RJ-11/RJ-12 6P6C,	6P4C, 6P2C
Max. délka kabelu cca 300 m
Provozní podmínky 0 °C až +50	°C / relativní vlhkost 10 % až 90 %(bez kondenzátu)
Podmínky skladování -10 až +60	°C / relativní vlhkost 10 % až 90 %(bez kondenzátu)

Likvidace

Elektrické a elektronické přístroje a také baterie je zakázáno likvidovat s domovním odpadem. Spotřebitel je ze zákona povinen odevzdat elektrická a elektronická zařízení a baterie na konci jejich životnosti na sběrných místech, která jsou k tomuto účelu zřízena, nebo v prodejně. Podrobnosti stanoví příslušné zákony dané země. Na toto ustanovení rňuje symbol na výrobku, na návodu k použití resp. na obalu.

Shoda

Označením CE potvrzuje společnost Schwaiger GmbH, že tento výrobek splňuje podstatné požadavky bezpečnosti a ochrany příslušných směrnic a nařízení.

Informace o výrobci

Vážení zákazníci, pokud byste potřebovali technickou radu a váš specializovaný prodejce by vám nepomohl, obraťte se na naše oddělení technické podpory.

Pracovní doba:

Od pondělí do pátku: 08:00 - 17:00

Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn

Hotline: [phone] | www.schwaiger.de | [e-mail]
