Type product	Netwerkkabeltester
Merk	Schwaiger
Model	NWM1
Voeding	9V batterij (type 6LRG61)
Verbruik	Ongeveer 12 mA
Geteste kabeltypes	RJ45 CAT5, CAT6, CAT7, STP/FTP, UTP ; RJ11/RJ12 (6P6C, 6P4C, 6P2C)
Maximale kabellengte	Ongeveer 300 m
Hoofdfuncties	Continuïteitstest, detectie van breuken, kortsluitingen, bedradingsfouten en afscherming
Testmodi	Snel (ON) en langzaam (S)
Weergave van resultaten	Indicatielampjes MASTER en REMOTE
Bedrijfstemperatuur	0 °C tot +50 °C
Opslagtemperatuur	-10 °C tot +60 °C
Toegestane luchtvochtigheid	10% tot 90% (geen condensatie)
Onderhoud	Reinigen met een pluisvrije doek; vermijd vloeistoffen
Veiligheid	Niet demonteren; buiten bereik van kinderen houden; gebruiken in een droge omgeving
Reserveonderdelen	9V batterij
Inhoud van de levering	Master-eenheid, Remote-eenheid, gebruiksaanwijzing

Veelgestelde vragen - NWM1 Schwaiger

Hoe installeer ik de batterij in de NWM1-tester?

Open het batterijcompartiment aan de achterkant van de master-eenheid. Plaats een 9V batterij type 6LRG61 met de juiste polariteit. Sluit het compartiment.

Welke kabeltypes kan ik testen met de NWM1?

Deze tester is ontworpen voor RJ45-netwerkkabels (CAT5, CAT6, CAT7, afgeschermd of niet) en RJ11/RJ12-telefoonkabels (6P6C, 6P4C, 6P2C).

Hoe voer ik een snelle kabeltest uit?

Sluit de connectoren van de te testen kabel aan op de bijbehorende poorten van de Master- en Remote-eenheden. Druk op de ON-knop (stand ON). De lampjes gaan achtereenvolgens branden om de status van elk contact aan te geven.

Wat betekent het branden van het G-lampje?

Het G-lampje brandt wanneer de geteste kabel is afgeschermd (STP/FTP) en de afschermverbinding correct is.

Wat is het verschil tussen de ON- en S-modus?

De ON-modus (snel) test alle contacten continu en snel. De S-modus (langzaam) voert dezelfde test uit maar op een lagere snelheid, handig om elk contact afzonderlijk te observeren.

Hoe interpreteer ik de resultaten van de lampjes?

De genummerde lampjes (1 tot 8) op de Master- en Remote-eenheden geven de continuïteit van elke draad aan. Als een lampje niet brandt, is er een breuk. Als de volgorde anders is, is er een bedradingsfout. Het G-lampje geeft de afscherming aan.

Kan ik een kabel testen terwijl deze is aangesloten op een actief netwerk?

Nee, test nooit kabels onder spanning. Koppel de kabel altijd los van alle apparatuur voordat u deze test, anders kunt u de tester beschadigen.

Wat moet ik doen als het stroomlampje niet brandt?

De batterij is waarschijnlijk leeg. Vervang deze door een nieuwe 9V batterij. Als het probleem aanhoudt, neem dan contact op met de technische dienst.

Hoe onderhoud ik de NWM1-tester?

Reinig de behuizing met een droge, pluisvrije doek. Vermijd contact met water of andere vloeistoffen. Bewaar het op een droge, stofvrije plaats.

Wat te doen bij langdurig niet-gebruik?

Verwijder de batterij om lekkage en schade te voorkomen. Bewaar het apparaat op een gematigde, droge plaats, tussen -10°C en +60°C.

GEBRUIKSAANWIJZING NWM1 Schwaiger

Gefeliciteerd en bedankt voor de aankoop van deze netwerkkabeltester. Alle door ons verhandelde apparaten stemmen overeen met de bij de aankoop geldende veiligheidsbepalingen en zijn bij doelgericht gebruik fundamenteel veilig! Let op de hierna volgende aanwijzingen om mogelijke gevaren, beschadigingen of foute werking te vermijden.

Deze bedieningshandleiding en veiligheidsinstructies horen bij de leveromvang van de netwerkkabeltester. Zij bevat belangrijke informatie voor de handhaving van het product. Voor het eenvoudiger lezen van deze bedieningshandleiding en veiligheidsinstructies wordt de netwerkkabeltester hierna "kabeltester" genoemd. Lees de bedieningshandleiding volledig en zorgvuldig door voordat u de kabeltester gebruikt. Dit betreft vooral de veiligheidsinstructies. Een niet naleven van deze bedieningshandleiding kan dit ernstig letsel of schade aan de kabeltester tot gevolg hebben. Bewaar de bedieningshandleiding voor later gebruik. Indien u de kabeltester aan andere personen doorgeeft, zorg er dan voor dat u deze gebruiksaanwijzing bijvoegt.

2. VERPAKKINGSINHOUD

• Master – eenheid
• Remote – eenheid
  • Bedieningshandleiding & veiligheidsinstructies

• Kabeltester voor niet-afgeschermde (UTP) of afgeschermde (STP/FTP) RJ-45-modulaire-stekker-systemen of RJ-11 (RJ-12) modulaire stekkers van netwerkkabels
• De testprocedure gebeurt automatisch
• Gemakkelijk afleesbare kabelstatus, kabelonderbrekingen, kabelkortsluitingen en penbezettingsfouten
• Met de remote is het mogelijk kabels met grote lengten te controleren en te testen

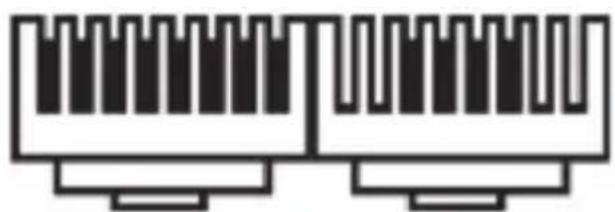

Stekker/kabel

• Dit kabeltester is een elektronisch voorwerp en geen kinderspeelgoed! Bewaar deze daarom buiten het bereik van kinderen.
• Gebruik het testapparaat niet voor aangesloten kabels die in bedrijf zijn. Het apparaat zou kunnen worden beschadigd!
• De kabeltester mag niet worden veranderd of omgebouwd. De behuizing mag niet geopend worden.
• Gebruik het product enkel in droge en afgesloten omgevingen. Bescherm het product tegen vochtigheid.
• Laat het product niet vallen en stel het niet bloot aan sterke trillingen.
• Reinig het product uitsluitend met een pluisvrije doek. Let er hierbij in het bijzonder op, dat geen water (geen vloeistoffen) in het product komt.

5. BEDIENINGSELEMENTEN (zie pagina 2)

1: ON/OFF/S (langzame testsnelheid)
2: Power-led
3: RJ11 - Uitgangsconnector
4: RJ45 - Uitgangsconnector
5: RJ45 - Ingangsconnector
6: RJ11 - Ingangsconnector
7: LED-aanduidingen MASTER
8: LED-aanduidingen REMOTE

6. INBEDRIJFSTELLING VAN DE KABELTESTER

Lees de volgende secties en volg de stappen in de aangegeven volgorde om onjuiste installatie te voorkomen.

• Voorafgaand aan de inbedrijfstelling of wanneer de power-led stopt met knipperen, is een nieuwe batterij nodig
• 9V 6LRG61-blokbatterij in batterijvak van de MASTER - eenheid plaatsen (zie Pagina 2, Afbeelding 9).
• Om een beschadiging van het apparaat door lekkende batterijen te voorkomen, verwijdert u de batterijen wanneer u de kabeltester langere tijd niet gebruikt.

7. BEDIENING

Verbind de stekkers van de te meten kabel met de desbetreffende connectors van de MASTER- en REMOTE-apparaten. Druk op de ON-schakelaar om het instrument in de "snelle testmodus" te zetten. Daarbij wordt elk afzonderlijk contact van de kabel achtereenvolgens gecontroleerd. De elektrische aansluiting wordt op het MASTER- en op het REMOTE-apparaat met een led getoond. Door de schakelaar in de stand S te zetten, schakelt u het apparaat in de "langzame testmodus". Door de schakelaar in de stand OFF te zetten, schakelt u het apparaat uit. Het meetresultaat wordt via de status-leds op beide apparaten getoond. Bij kabels met afscherming brandt bovendien de G - led.

8. TESTRESULTATEN

Kabel MASTER display REMOTE display
RJ45-netwerkkabel (1:1, volledig aangesloten, met afscherming)	1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G
RJ45-netwerkkabel (kruiselings, volledig aangesloten, zonder afscherming)	1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8
ISDN-kabel, 4-polig 3-4-5-6 3-4-5-6
RJ12-kabel, 6-polig 2-3-4-5-6-7 2-3-4-5-6-7
RJ11-kabel, 4-polig 2-3-4-5 2-3-4-5

Spanningsvoorziening: 9 V-blokbatterij
Stroomverbruik: ca. 12 mA
Kabeltypes RJ-45 CAT5, CAT6,	CAT7, STP/FTP afgeschermd,UTP niet-afgeschermd
Kabeltypes RJ-11/RJ-12 6P6C,	6P4C, 6P2C
Max. kabellengte ca. 300 m
Bedrijfsomstandigheden 0 °C tot +50 °C / 10% tot 90%rv (niet condenserend)
Opslagcondities -10 °C tot +60 °C / 10% tot 90%rv (niet condenserend)

Afvalverwerking

Elektrische en elektronische toestellen alsook batterijen mogen niet met het huishoudelijk afval verwerkt worden. De verbruiker is wettelijk verplicht, elektrische en elektronische toestellen alsook batterijen bij het einde van hun levensduur terug te bezorgen aan de daarvoor ingerichte, publieke inzamelplaatsen of aan de verkoopplaatsen. Bijzonderheden

hierover worden geregeld door de respectievelijke nationale wetgeving. Het symbool op het product, de bedieningshandleiding resp. de verpakking verwijst naar deze bestemming.

Conformiteit

Met het CE-kenmerk verklaart de firma Schwaiger GmbH, dat het product voldoet aan de essentiële beschermingseisen van de geldende richtlijnen en verordeningen.

Fabrikanteninformatie

Geachte klant, indien u technisch advies nodig heeft en uw vakhandelaar u niet kan helpen, gelieve onze technische ondersteuning te contacteren.

Openingstijden:

Maandag tot vrijdag: 08:00 - 17:00 uur

Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn

Hotline: [phone] | www.schwaiger.de | [e-mail]
