Merk	Schwaiger
Model	LED220 011
Categorie	Buitenveiligheidsverlichting
Producttype	LED-lamp met bewegingssensor
Voeding	3 LR14 (C) batterijen 1,5 V (niet inbegrepen)
Helderheid	600 lumen
Detectiebereik	0,3 tot 9 meter (instelbaar)
Detectiehoek	130°
Verlichtingsduur	10 tot 30 seconden (instelbaar)
Helderheidsdrempel	Schemer tot duisternis (instelbaar)
Beschermingsklasse	IPX4 (waterdicht)
Montagetype	Alleen muurmontage
Installatie	2 gaten boren Ø5 mm
Installatieduur	Ongeveer 45 minuten
Batterijen	3 alkaline batterijen LR14 (maat C)
Batterijstatusindicator	Rood voor lege batterijen
Bedrijfstemperatuur	-20°C tot 40°C (schatting)
Levensduur LED	Tot 30 jaar (3u/dag)
Reiniging	Zachte doek, niet-schurend reinigingsmiddel
Veiligheid	Raak de LED's niet aan, kijk er niet direct in
Garantie	Volgens aankoopvoorwaarden

Veelgestelde vragen - LED220 011 Schwaiger

Hoe installeer ik de LED220 011 lamp?

Verwijder het achterste gedeelte door linksom te draaien. Boor twee gaten van 5 mm op de gekozen locatie, steek de pluggen in en bevestig het achterste gedeelte met de schroeven. Plaats de batterijen, plaats het deksel terug en klik de lamp vast door rechtsom te draaien.

Welke batterijen gebruiken en hoe installeer ik ze?

Gebruik 3 alkaline batterijen type C (LR14) 1,5 V. Plaats ze in het compartiment met de juiste polariteit (+/-). Gebruik geen oude en nieuwe batterijen door elkaar.

Hoe stel ik de verlichtingsduur in?

Draai aan de TIME-regelaar aan de achterkant van de bewegingssensor. Van links (-) naar rechts (+) varieert de duur van 10 tot 30 seconden.

Hoe stel ik de gevoeligheid van de sensor in?

Draai aan de SENS-regelaar. Van links (-) naar rechts (+) varieert het bereik van 30 cm tot 9 meter.

Waarom gaat de lamp aan en uit zonder reden?

Dit kan komen door een warmtebron of een reflecterend object in het detectiegebied, of door vreemd licht. Reset door de batterijen te verwijderen of pas het detectiegebied aan.

Wat te doen als de lamp niet aangaat?

Controleer of de AAN/UIT-schakelaar op AAN staat, of de batterijen correct zijn geplaatst en niet defect zijn, en of het deksel van het batterijcompartiment goed gesloten is.

Hoe vervang ik de batterijen?

Draai de lamp linksom om deze te verwijderen. Verwijder de schroef van het deksel van het batterijcompartiment, verwijder het deksel, vervang de batterijen, plaats het deksel en de schroef terug. Klik de lamp weer vast.

Wat betekent het rode lampje op de lamp?

Het rode lampje geeft aan dat de batterijen bijna leeg zijn en vervangen moeten worden.

Kan ik de lamp aan een plafond of luifel installeren?

Nee, de lamp is alleen geschikt voor muurmontage. Installeer deze niet aan een plafond of luifel.

Hoe reinig ik de LED220 011 lamp?

Reinig deze regelmatig met een zachte doek en een mild schoonmaakmiddel (niet schurend). Zorg dat de lamp uit is. Breng nooit het product rechtstreeks op de LED's aan.

GEBRUIKSAANWIJZING LED220 011 Schwaiger

GEBRUIKSAANWIJZING LED220 011

LET OP:

LED's kunnen door elektrostatische ontlading worden beschadigd. Om dit tijdens de installatie te voorkomen is het raadzaam uw lichaam statisch te ontladen door het aanraken van een geaard metalen oppervlak. Gelieve om schade te voorkomen de transparante afdekking van de LED-lamp niet te verwijderen.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

1. Raak de LED's niet aan
2. Verwijder de transparante afdekking van de LED-lamp niet
3. Kijk nooit rechtstreeks in het licht van de LED-lamp
4. Elektrische vereisten: 4,5 V DC, 3x 1,5 V LR14 (C)
5. Kan alleen aan een muur worden bevestigd. Niet geschikt voor montage aan het plafond of de dakrand.

Kies de locatie van de installatie zorgvuldig. Niet installeren op plekken met voetgangers of verkeer, bij zwembaden, aan het water of in de buurt van bomen of struiken die zich bewegen in de wind. Al deze dingen kunnen de bewegingssensor van de LED-lamp activeren en een juiste werking ervan verhinderen.

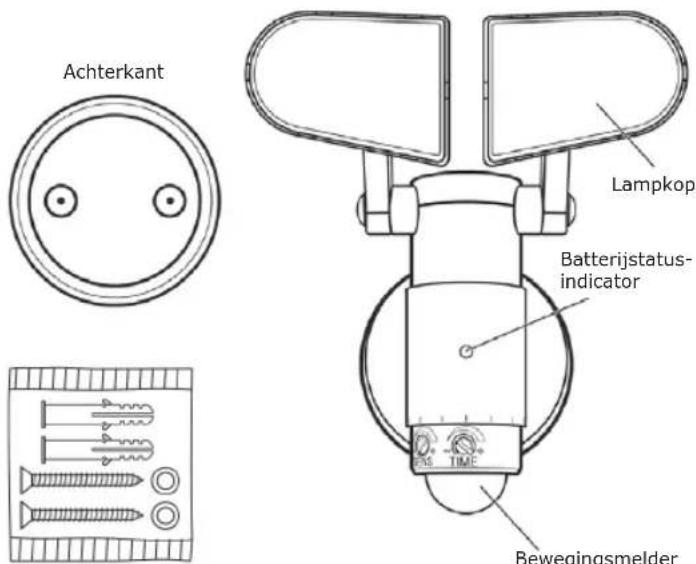

OVERZICHT

LET OP:

Lees de veiligheidsinstructies zorgvuldig door voordat u met de installatie begint. Controleer of alle onderdelen aanwezig zijn.

Montage-accessoires (kan afwijken van de afbeelding)

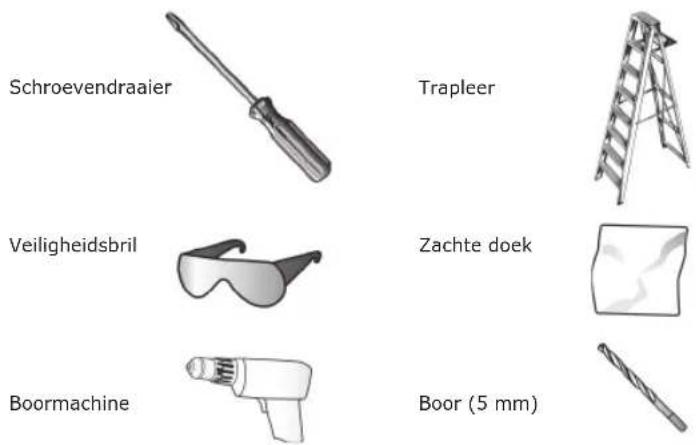

VOOR DE INSTALLATIE HEEFT U NODIG:

Installatietijd: 45 minuten

MONTAGE

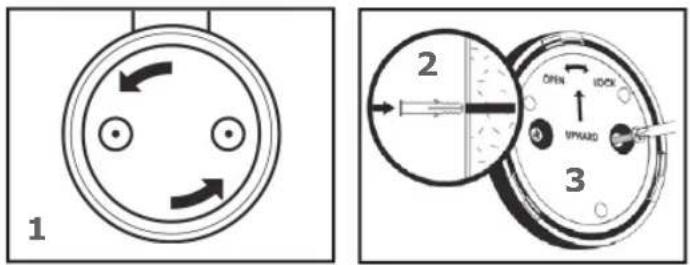

Verwijder de achterkant van de beveiligingslamp door het tegen de klok in te draaien. (fi guur 1)

Voor bevestiging op beton of metselwerk heeft u twee pluggen nodig. Boor twee gaten (diameter 5 mm) op de plek waar de lamp dient te worden aangebracht en duw in elk gat een plug, ervoor zorgend dat ze niet uit te muur uitsteken. (fi guur 2) Plaats de achterkant van de beveiligingslamp dusdanig op de gewenste plaats, dat de beschreven kant te zien is, en bevestig het met twee houtschroeven. (fi guur 3)

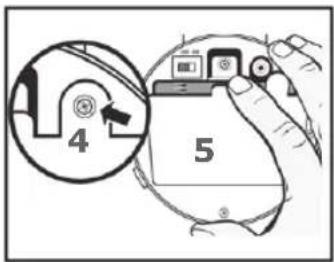

Verwijder de schroef uit het batterijklepje. (fi guur 4) Verwijder het batterijklepje door het er omhoog af te trekken. (fi guur 5)

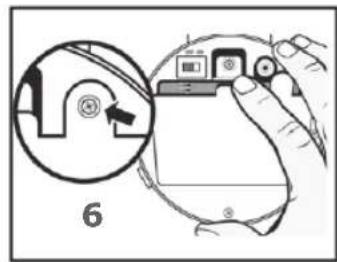

Plaats 3 alkalinebatterijen van het type C (niet meegeleverd) in het batterijvak. Let daarbij op de juiste polariteit. Deze is in het batterijvak aangegeven met, +' en, -'. (fi guur 6) Plaats het batterijklepje terug en draai de schroef er weer in. Gebruik nooit tegelijkertijd oude en nieuwe batterijen. Lage temperaturen kunnen een negatieve invloed hebben op de levensduur van de batterijen.

Bevestig de beveiligingslamp weer op de achterkant door deze er onder een hoek op te zetten en met de klok mee te draaien totdat het vastklikt. (fi guur 7)

GEBRUIKSAANWIJZING

De twee lampkoppen zijn apart verstelbaar (omhoog/omlaag, links/rechts). (fi guur 1)

De bewegingsmelder kan worden gedraaid om het gewenste detectiebereik in te stellen. Als de twee lijnen boven elkaar staan, wijst de bewegingssensor recht naar voren. De bewegingssensor kan ongeveer 45° naar links of rechts worden gedraaid. (fi guur 2) De maximale detectiehoek van de bewegingssensor is 130° op een afstand van 9 meter.

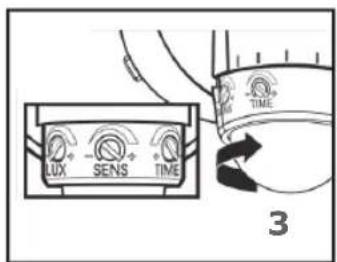

De knoppen voor het instellen van de beveiligingslamp (TIME, SENS en LUX) bevinden zich aan de achterkant van de bewegingssensor. Om deze te kunnen instellen draait u de sensor zover met de klok mee dat de knoppen zichtbaar worden. (fi guur 3)

De knop met de aanduiding TIME dient voor het instellen van de brandtijd nadat er een beweging is waargenomen. (fi guur 4) Als de knop helemaal naar links (-) staat, bedraagt de brandtijd ongeveer 10 seconden. Als de knop helemaal naar rechts (+) staat, bedraagt de brandtijd ongeveer 30 seconden.

De knop met de aanduiding SENS dient voor het instellen van de reikwijdte van het detectiebereik van de bewegingsmelder. (fi guur 5) Als de knop helemaal naar links (-) staat, bedraagt de reikwijdte ongeveer 30 cm. Als de knop helemaal naar rechts (+) staat, bedraagt de reikwijdte ongeveer 9 m.

De knop met de aanduiding LUX dient voor het instellen van de gevoeligheid van de sensor, dat wil zeggen op welke lichtintensiteit de bewegingssensor reageert. (fi guur 6) De gevoeligheid van de sensor kan zeer fl exibel worden ingesteld. Als de knop helemaal naar links (-) staat, reageert de sensor al als het maar net begint te schemeren. Als de knop helemaal naar rechts (-) staat, reageert de sensor pas wanneer het bijna helemaal donker is.

GEBRUIKSAANWIJZING LED220 011

BATTERIJEN VERVANGEN

Het rode LED-lampje aan de voorkant van de beveiligingslamp gaat branden wanneer de batterijen bijna leeg zijn en geeft aan dat deze moeten worden vervangen. De levensduur van alkalinebatterijen bedraagt maximaal 300 dagen als de lamp 4 keer per nacht 10 seconden lang brandt.

Verwijder de beveiligingslamp van de achterkant door deze tegen de klok in te draaien totdat het los komt. (fi guur 1)

Verwijder de schroef uit het batterijklepje. (fi guur 2) Verwijder het batterijklepje door het er omhoog af te trekken. (fi guur 3) Verwijder de oude batterijen en voer ze af.

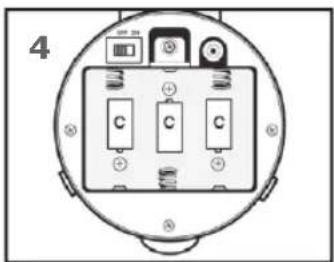

Plaats 3 alkalinebatterijen van het type C (niet meegeleverd) in het batterijvak. Let daarbij op de juiste polariteit. Deze is in het batterijvak aangegeven met, +' en -, -' (fi guur 4). Bevestig de beveiligingslamp weer op de achterkant door deze erop te zetten en met de klok mee te draaien totdat het vastklikt. Gebruik nooit tegelijkertijd oude en nieuwe batterijen. Lage temperaturen kunnen een negatieve invloed hebben op de levensduur van de batterijen.

Bevestig de beveiligingslamp weer op de achterkant door deze er onder een hoek op te zetten en met de klok mee te draaien totdat het vastklikt. (fi guur 5)

ONDERHOUD

MERK OP:

Maak de beveiligingslamp met regelmatige tussenpozen schoon met een mild reinigingsmiddel (geen schuurmiddelen) en een zachte doek. Controleer van tevoren of de lamp uit staat. Breng het reinigingsmiddel nooit direct aan op de behuizing of op de LED's.

MERK OP:

Deze beveiligingslamp gebruikt LED's voor het opwekken van licht. LED's hebben een langere levensduur dan conventionele gloeilampen. Ze kunnen wel 30 jaar of langer worden gebruikt (bij een gemiddelde brandtijd van 3 uur per dag).

Technische gegevens

Helderheid van de lamp: 600 lumen (lm)
Detectiebereik: ca. 0,3 - 9 meter
Detectiehoek: ca. 130°
Brandtijd in de ,TIMER'-modus: ca.	10 - 30 seconden
Voorwaarde voor de ,SENS'-functie:	schemering - duisternis
Beschermingsklasse: waterdicht naar IPX4 (geschikt voor buitengebruik)
Voeding:	3 x 1,5V LR14 Batterien (4,5 V), nicht enthalten

Probleemoplossing

De functie van de ingebouwde sensoren voor het detecteren van lichaamswarmte kan worden beïnvloed door extreem koude of warme temperaturen. Bij uiterst koude temperaturen kan de afgegeven lichaamswarmte van een persoon door dikke winterkleding worden afgeschermd . Bij uiterst warme temperaturen kan de sensor wellicht geen onderscheid meer maken tussen de omgevingstemperatuur en de afgegeven lichaamswarmte. Zodra de temperatuur weer op een normaal niveau is, werkt ook de sensor weer zonder problemen.

Probleem Oorzaak Oplossing
De lamp gaat niet branden.	1. AAN/UIT-schakelaar staat op UIT.2. De batterijen zijn defect.3. De batterijen zijn niet correct ge-plaatst.4. Het batterijklepje is open.	1. Zet de AAN/UIT-scha-kelaar op AAN.2. Vervang de batterijen.3. Plaats de batterijen correct.4. Controleer het batterijklepje en de schroef.
Het licht gaat constant aan en uit.	1. De lichtsensor re-ageert op omgevings-licht.	1. Verwijder de batteri-jen om de instellingen van de lichtsensor terug te zetten.
Het licht brandt de hele nacht.	1. Er bevindt zich een warmtebron / een warmterefl ecterend object in het detectie-bereik van de sensor.	1. Verwijder de warm-tebron / het warmtere-fl ecterende object uit het detectiebereik van de sensor of plaats de beveiligingslamp op een andere locatie.
De bewegings-melder reageert willekeurig of zonder reden.	1. Er bevindt zich kortstondig een warmtebron / een warmtereflecte-rend object in het detectiebereik van de sensor.2. Klein probleem met de sensor.	1. Stel het detectiebe-reik van de sensor dusdanig in dat de warmtebron niet meer wordt gedetecteerd.2. Verwijder de batteri-jen om de instellingen van de sensor terug te zetten.
De bewegings-melder reageert helemaal niet.	1. De batterijen zijn leeg.2. AAN/UIT-schakelaar staat op UIT.	1. Controleer of vervang de batterijen.2. Zet de schakelaar op AAN.
Het detectiebereik varieert van dag tot dag.	1. Verschillende weer-somstandigheden.	1. Stel het detectiebe-reik opnieuw in.

Afvalverwerking

Elektrische en elektronische toestellen alsook accu's mogen niet met het huishoudelijk afval verwerkt worden. De verbruiker is wettelijk verplicht, elektrische en elektronische toestellen alsook accu's bij het einde van hun levensduur terug te bezorgen aan de daarvoor ingerichte, publieke inzamelplaatsen of aan de verkoop-

plaatsen. Bijzonderheden hierover worden geregeld door de respectievelijke nationale wetgeving. Het symbool op het product, de bedieningshandleiding resp. de verpakking verwijst naar deze bestemming.

Garantie

De garantieduur begint op de koopdatum van het apparaat. Het vallen binnen de garantietermijn moet door een rekening, afl everingsbewijs of soortgelijke documenten worden aangetoond. Bewaar deze documenten goed. Onze garantievoorwaarden richten zich naar de op de koopdatum geldige garantieovereenkomst. In geval van reparaties het apparaat a.u.b. naar uw vakhandelaar brengen of opsturen.
