MANUALE UTENTE LED220 011 Schwaiger

Le scariche elettrostatiche possono danneggiare i LED. Per evitare che si verifi chino tali danni, prima di montare i LED scaricare l'elettricità statica accumulata dal corpo toccando una superfi cie metallica messa a terra. Come ulteriore precauzione, astenersi dal rimuovere la copertura trasparente della lampada a LED.

IMPORTANTI INDICAZIONI DI SICUREZZA

1. Non toccare i LED
2. Non rimuovere la copertura trasparente della lampada a LED
3. Non guardare mai direttamente la luce della lampada a LED
4. Requisiti elettrici: 4,5 V DC, 3x 1,5 V LR14 (C)
5. Esclusivamente per il montaggio a parete. Non può essere montata a soffitto o sotto a un cornicione.

Fare attenzione a selezionare un luogo d'installazione adatto. Non installare la lampada su superfi ci esposte al passaggio di pedoni o al traffi co automobilistico, vicino a piscine, nei pressi di corsi d'acqua o di alberi/arbusti che si muovono in presenza di vento. Tutte queste circostanze, infatti, potrebbero comportare l'attivazione del sensore di movimento della lampada a LED e interferire con il funzionamento della luce.

PANORAMICA

ATTENZIONE

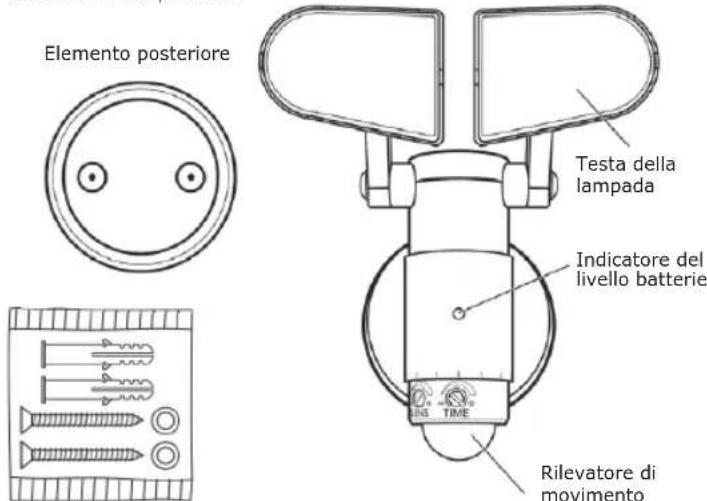

Prima di procedere all'installazione, leggere attentamente le istruzioni di sicurezza. Verifi care che tutte le parti incluse nella fornitura siano effettivamente presenti:

Elemento posteriore Testa della lampada Indicatore del livello batterie Rilevatore di movimento

Accessori per il montaggio (possono non corrispondere esattamente alle illustrazioni)

PER IL MONTAGGIO È NECESSARIO AVERE A DISPOSIZIONE:

(durata dell'operazione 45 minuti)

cacciavite scala occhiali di protezione panno umido I trapano punta per trapano da 5 mm

MONTAGGIO

1 2 OPEN IDCK UPWARD 3

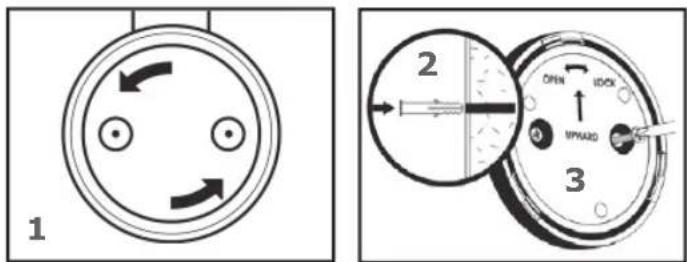

Staccare l'elemento posteriore dalla luce di sicurezza ruotandolo in senso antiorario (Figura 1).

Per il montaggio su cemento o muratura sono necessari due tasselli. Praticare due fori del diametro di 5 mm l'uno nel punto in cui sarà montata la lampada, quindi inserire un tassello in ciascun foro facendo in modo che risulti a fi lo con la parete (Figura 2). Posizionare l'elemento posteriore della luce di sicurezza nel punto desiderato, facendo attenzione che la parte con le scritte sia visibile. Fissare il pezzo con due viti per legno (Figura 3).

4 5

6

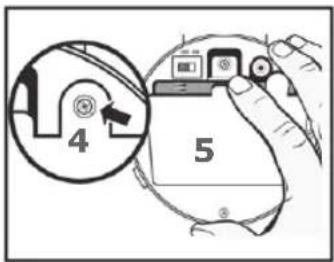

Rimuovere la vite dalla copertura del vano batterie (Figura 4). Rimuovere la copertura del vano batterie tirando il coperchio verso l'alto (Figura 5).

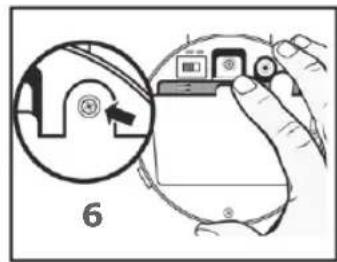

Collocare nel vano 3 batterie alcaline tipo C (mezza torcia - non incluse nella fornitura). Prestare attenzione alla corretta polarità, che è indicata nel vano batterie mediante i simboli [+] e [-]. (Figura 6) Rimettere al suo posto la copertura del vano batterie e reinserire la vite. Non utilizzare mai contemporaneamente batterie vecchie e nuove. Le basse temperature possono incidere negativamente sulla durata delle batterie.

Riposizionare la luce di sicurezza sull'elemento posteriore ponendola ad angolo rispetto all'elemento stesso, quindi ruotarla in senso orario fi no a udire lo scatto di aggancio (Figura 7).

ISTRUZIONI PER L'USO

Le due teste della lampada sono regolabili singolarmente (su/giù, sinistra/destra) (Figura 1).

Il rilevatore di movimento ruota per consentire di impostare la zona di rilevamento in base alle proprie esigenze. Quando le due linee si sovrappongono, il sensore si attiva in linea retta. Il sensore di movimento può ruotare di circa 45° in entrambe le direzioni (destra - sinistra) (Figura 2). L'angolo massimo di rilevamento corrisponde a 130°, a una distanza

LUX SENS TIME 3

massima di 9 metri.

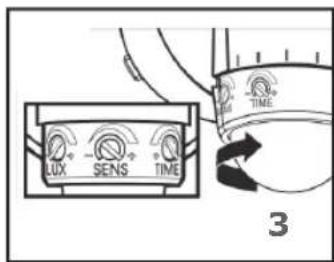

Gli interruttori per la regolazione della luce di sicurezza (TIME, SENS e LUX) sono posti sul retro del sensore di movimento. Per procedere alla regolazione, ruotare il sensore in senso orario fi n quando gli interruttori non siano

visibili (Figura 3).

L'interruttore con la scritta TIME serve a impostare la durata di accensione della luce dopo che è stato rilevato un movimento (Figura 4). Se l'interruttore è ruotato tutto verso sinistra (-), la luce rimane accesa per circa 10 secondi. Se l'interruttore è ruotato tutto verso destra (+), la luce rimane accesa per circa 30 secondi.

L'interruttore con la scritta SENS serve a impostare l'estensione della zona di rilevamento coperta dal rilevatore di movimento (Figura 5). Se l'interruttore è ruotato tutto verso sinistra (-), la zona di rilevamento corrisponde a circa 30 centimetri. Se l'interruttore è ruotato tutto verso destra (+), la zona di rilevamento corrisponde a circa 9 metri.

L'interruttore con la scritta LUX serve a impostare il grado di sensibilità del sensore, ovvero il livello d'intensità luminosa che attiva il rilevatore. (Figura 6). La regolazione della sensibilità del sensore è estremamente fi essibile. Se l'interruttore è ruotato tutto verso sinistra (-), il sensore si attiva non appena inizia a far buio. Se l'interruttore è ruotato tutto verso destra (+), il sensore si attiva solo quando l'oscurità è quasi completa.

ISTRUZIONI PER L'USO LED220 011

SOSTITUZIONE DELLE BATTERIE

Il LED rosso posto sulla parte anteriore della luce di sicurezza si accende quando il livello delle batterie è basso, segnalando che è tempo di sostituire le batterie. La durata delle batterie alcaline è di circa 300 giorni, a patto che la luce si accenda per non più di 4 volte a sera e ogni volta per un tempo massimo di 10 secondi.

Staccare la luce di sicurezza dall'elemento posteriore ruotandola in senso antiorario fi n quando non sia possibile rimuoverla (Figura 1).

Rimuovere la vite dalla copertura del vano batterie (Figura 2). Rimuovere la copertura del vano batterie tirando il coperchio verso l'alto (Figura 3). Estrarre le vecchie batterie e gettarle via.

4

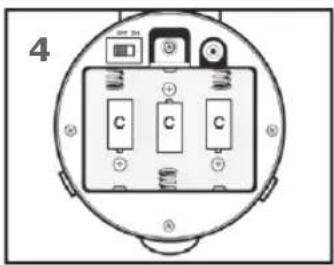

Collocare nel vano 3 batterie alcaline tipo C (mezza torcia - non incluse nella fornitura). Prestare attenzione alla corretta polarità, che è indicata nel vano batterie mediante i simboli [+] e [-]. (Figura 4) Riposizionare la luce di sicurezza sull'elemento posteriore: poggiare la luce sull'elemento posteriore e ruotarla in senso orario fi no a udire lo scatto di aggancio. Non utilizzare mai contemporaneamente batterie vecchie e nuove. Le basse temperature possono incidere negativamente sulla durata delle batterie.

Riposizionare la luce di sicurezza sull'elemento posteriore ponendola ad angolo rispetto all'elemento stesso, quindi ruotarla in senso orario fi no a udire lo scatto di aggancio (Figura 5).

CURA E MANUTENZIONE

INDICAZIONI:

pulire la luce di sicurezza a intervalli regolari, utilizzando un detergente delicato (non abrasivo) e un panno morbido. Prima di eseguire quest'operazione, assicurarsi che la lampada sia spenta. Non applicare il detergente direttamente sulla custodia o sui LED.

INDICAZIONI:

questo dispositivo di sicurezza genera luce per mezzo di LED. I LED non si esauriscono con la stessa rapidità delle normali lampadine, bensì possono durare fi no a 30 anni e anche di più (se utilizzati in media 3 ore al giorno).

Dati tecnici

Luminosità della lampada: 600 lumen (lm)
Campo di rilevamento: ca. 0,3 - 9	metri
Angolo di rilevamento: ca. 130°
Durata illuminazione in modalità „TIMER“:	ca. 10 -30 secondi
Condizioni per la funzione „SENS“:	crepuscolo - il buio
Grado di protezione: impermeabile	conforme a IPX4(adatto per spazi esterni)
Alimentazione: 3 batterie LR14 da	1,5 V (C),non incluse

Risoluzione dei problemi

La funzionalità dei sensori integrati progettati per il rilevamento del calore corporeo può essere compromessa da temperature troppo basse o troppo elevate. In caso di temperature molto basse, i pesanti abiti invernali possono rendere più difficile il rilevamento del calore emanato dal corpo. A temperature molto elevate, può capitare che il sensore non riesca più a distinguere tra calore dell'ambiente esterno e calore emanato dal corpo di una persona. Non appena la temperatura esterna si stabilizza, il sensore riprende a funzionare senza problemi.

Problema Causa	Soluzione
La lampada non si accende	1. L'interruttore ACCESO/SPENTO è posizionato su SPENTO.2. Le batterie non funzionano bene.3. Le batterie sono inserite in modo errato.4. La copertura del vano batterie è aperta.	1. Posizionare l'interruttore su ACCESO.2. Sostituire le batterie.3. Inserire le batterie in modo corretto.4. Controllare la copertura del vano batterie e la vite di chiusura.
La luce si accende e si spegne continuamente.	1. Il sensore di luminosità viene attivato dalla luce esterna.	1. Rimuovere le batterie e ripristinare le impostazioni del sensore di luminosità.
La luce rimane accesa per tutta la notte.	1. Nella zona di rilevamento del sensore è presente una fonte di calore o un oggetto termoriflettente.	1. Rimuovere la fonte di calore o l'oggetto termoriflettente dalla zona di rilevamento, oppure spostare la luce di sicurezza in un altro punto.
Il rilevatore di movimento si attiva in modo casuale o senza motivo.	1. Nella zona di rilevamento del sensore è momentaneamente presente una fonte di calore o un oggetto termoriflettente.2. Lieve malfunzionamento del sensore.	1. Impostare la zona di rilevamento in modo tale che il sensore non rilevi più la fonte di calore.2. Rimuovere le batterie e ripristinare le impostazioni del sensore.
Il sensore di movimento non si attiva.	1. Le batterie sono scariche.2. L'interruttore ACCESO/SPENTO è posizionato su SPENTO.	1. Controllare o sostitui-re le batterie.2. Posizionare l'interrut-tore su ACCESO.
La zona di rilevamento varia da giorno a giorno.	1. Condizioni climatiche variabili.	1. Impostare nuova-mente la zona di rilevamento.

SMALTIMENTO

Le apparecchiature elettriche ed elettroniche e le batterie non devono essere smaltite insieme ai rifi uti domestici. Il consumatore è tenuto per legge a restituire apparecchiature elettriche ed elettroniche e batterie al termine della loro vita utile ai centri di raccolta pubblici appositamente realizzati o a ricon-

segnarle al centro di vendita. I dettagli sono regolamentati dalle leggi vigenti a livello nazionale. Il simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione riporta espressamente tale indicazioni.

Avvertenze per la garanzia

Il periodo di garanzia decorre a partire dalla data di acquisto dell'apparecchio, comprovata dalla ricevuta (scontrino, fattura, bolla di consegna, ecc.), la quale va conservata accuratamente. L'intervento in garanzia dipende dalle condizioni in vigore al momento dell'acquisto. In caso di riparazione portare o inviare l'apparecchio al proprio rivenditore specializzato.
