Typ produktu	Sieťový tester káblov
Značka	Schwaiger
Model	NWM1
Napájanie	Batéria 9V (typ 6LRG61)
Spotreba	Približne 12 mA
Typy testovaných káblov	RJ45 CAT5, CAT6, CAT7, STP/FTP, UTP ; RJ11/RJ12 (6P6C, 6P4C, 6P2C)
Maximálna dĺžka kábla	Približne 300 m
Hlavné funkcie	Test kontinuity, detekcia prerušení, skratov, chýb kabeláže a tienenia
Režimy testovania	Rýchly (ON) a pomalý (S)
Zobrazenie výsledkov	Kontrolné diódy MASTER a REMOTE
Pracovná teplota	0 °C až +50 °C
Skladovacia teplota	-10 °C až +60 °C
Povolená vlhkosť	10 % až 90 % (bez kondenzácie)
Údržba	Čistiť suchou handričkou bez chĺpkov; vyhnúť sa kvapalinám
Bezpečnosť	Nedemontovať; mimo dosahu detí; používať v suchom prostredí
Náhradné diely	Batéria 9V
Obsah dodávky	Hlavná jednotka (Master), vzdialená jednotka (Remote), návod na použitie

Často kladené otázky - NWM1 Schwaiger

Ako nainštalovať batériu do testera NWM1?

Otvorte priestor pre batérie na zadnej strane hlavnej jednotky (Master). Vložte batériu 9V typu 6LRG61 pri dodržaní polarity. Zatvorte priestor.

Aké typy káblov môžem testovať pomocou NWM1?

Tento tester je určený pre sieťové káble RJ45 (CAT5, CAT6, CAT7, tienené alebo netienené) a telefónne káble RJ11/RJ12 (6P6C, 6P4C, 6P2C).

Ako vykonať rýchly test kábla?

Pripojte konektory testovaného kábla do príslušných portov na jednotkách Master a Remote. Stlačte tlačidlo ON (poloha ON). Diódy sa postupne rozsvietia, čím indikujú stav každého kontaktu.

Čo znamená rozsvietenie diódy G?

Dióda G sa rozsvieti, keď je testovaný kábel tienený (STP/FTP) a spojenie tienenia je správne.

Aký je rozdiel medzi režimami ON a S?

Režim ON (rýchly) testuje všetky kontakty nepretržite a rýchlo. Režim S (pomalý) vykonáva rovnaký test, ale pomalšie, čo je užitočné na pozorovanie každého kontaktu jednotlivo.

Ako interpretovať výsledky zobrazené diódami?

Očíslované diódy (1 až 8) na jednotkách Master a Remote indikujú kontinuitu každého vodiča. Ak sa dióda nerozsvieti, ide o prerušenie. Ak je poradie iné, ide o chybu kabeláže. Dióda G indikuje tienenie.

Môžem testovať kábel, zatiaľ čo je pripojený k aktívnej sieti?

Nie, nikdy netestujte káble pod napätím. Pred testovaním vždy odpojte kábel od akéhokoľvek zariadenia, inak hrozí poškodenie testera.

Čo robiť, ak sa nerozsvieti kontrolka napájania?

Batéria je pravdepodobne vybitá. Vymeňte ju za novú typu 9V. Ak problém pretrváva, kontaktujte technickú podporu.

Ako udržiavať tester NWM1?

Čistite puzdro suchou handričkou bez chĺpkov. Vyhnite sa kontaktu s vodou alebo inými kvapalinami. Skladujte na suchom mieste chránenom pred prachom.

Čo robiť pri dlhšom nepoužívaní?

Vyberte batériu, aby ste predišli vytečeniu a poškodeniu. Skladujte zariadenie na miernom a suchom mieste, pri teplote -10°C až +60°C.

NÁVOD NA OBSLUHU NWM1 Schwaiger

Srdečne blahoželáme a d'akujeme vám, že ste si zakúpili tento prístroj na testovanie sietových káblov. Všetky nami predávané zariadenia zodpovedajú bezpečnostným ustanoveniam platným k dátumu kúpy a v prípade používania v súlade s účelom sú spravidla bezpečné! Aby ste sa vyhli možným nebezpečenstvám, poškodeniam alebo chybnému fungovaniu, dodržiavajte nasledovné pokyny.

Tento návod na obsluhu a bezpečnostné pokyny sú súčastou dodávky prístroja na testovanie sieťových káblov. Obsahujú dôležité informácie týkajúce sa manipulácie s výrobkom. Na jednoduchšie čítanie návodu na obsluhu a bezpečnostných pokynov sa prístroj na testovanie sieťových káblov označuje v nasledujúcom texte iba ako „tester káblov“. Skôr ako začnete tester káblov používať, pozorne si prečítajte kompletný návod na obsluhu. To sa týka predovšetkým bezpečnostných pokynov. Pri nerešpektovaní tohto návodu na obsluhu môže dôjst k zraneniam alebo poškodeniu testera káblov. Návod na použitie si uschovajte na prípadné budúce použitie. V prípade odovzdania testera káblov iným osobám sa uistite, že ste priložili aj tento návod na obsluhu.

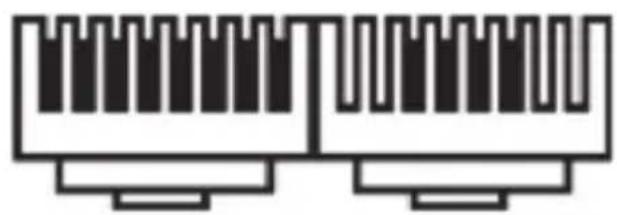

2. OBSAH BALENIA

• Tester káblov pre netienené (UTP) alebo tienené (STP/FTP) RJ-45 modulárne systémy konektorov, príp. RJ-11 (RJ-12) modulárne konektory sietových káblov
  • Test prebieha automaticky
• Jednoducho čitatelný stav kábla, miesto prerušenia kábla, miesto skratu a chyby v obsadení
• Pomocou jednotky Remote je možné kontrolovať a testovať káble s veľkou dĺžkou

Zástrčka/kábel

• Tento tester káblov je elektronický výrobok, ktorý nepatrí do rúk deťom! Preto ho udržiavajte mimo dosahu detí.
• Nepoužívajte testovací prístroj, keď sú pripojené káble v prevádzke. Prístroj by sa mohol poškodit!
• Tester káblov sa nesmie nijako menit, resp. prestavovať. Kryt sa nesmie otvárat.
• Výrobok používajte iba v suchých a uzavretých priestoroch. Výrobok chráňte pred vlhkostou.
• Výrobok nenechajte spadnúť a nevystavujte ho žiadnym silným otrasom.
• Výrobok čistite iba utierkou, ktorá nepúšťa vlákna. Pritom dbajte zvlášť nato, aby do výrobku neprenikla voda (tekutina/vlhkosť).

5. OVLÁDACIE PRVKY (pozri str. 2)

Prečítajte si nasledujúce odseky a vykonajte kroky v uvedenom poradí, aby ste zabránili nesprávnej inštalácii.

• Pri prvom uvedení do prevádzky, príp. ak nesvieti indikátor Power LED, je potrebná nová batéria.
• Vložte blokovú batériu 9 V 6LRG61 do priehradky na batériu na jednotke MASTER (pozri str. 2, obrázok 9).
• Prístroj chráňte pred poškodením v dôsledku vytečenia batérií. Ak tester káblov dlhšie nepoužívate, vyberte z neho batérie.

7. OBSLUHA

Pripojte zástrčku kábla, ktorý má byť zmeraný, do príslušných zásuviek na jednotke MASTER a REMOTE. Stlačením spínača do polohy ON sa spustí „rýchly testovací režim“. Počas testu budú postupne skontrolované všetky kontakty kábla. Elektrické pripojenie je na prístroji MASTER a REMOTE signalizované LED indikátorom. Stlačením spínača do polohy S sa spustí „pomalý testovací režim“. Stlačením spínača do polohy OFF prístroj vypnete. Výsledok merania sa zobrazí pomocou stavových LED diód na oboch prístrojoch. V prípade káblov s tienením sa dodatočne rozsvieti LED dióda G.

8. VÝSLEDKY MERANIA

Kábel Displej MASTER Displej REMOTE
Sietový kábel RJ45 (1:1, kompletne pripojený, s tienením)	1-2-3-4-5-6-7-8-G 1-2-3-4-5-6-7-8-G
Sietový kábel RJ45(do kríža, kompletne pripojený,bez tienenia)	1-2-3-4-5-6-7-8 1-4-3-2-5-6-7-8
Kábel ISDN, 4-pólový 3-4-5-6 3-4-5-6
Kábel RJ12, 6-pólový 2-3-4-5-6-7 2-3-4-5-6-7
Kábel RJ11, 4-pólový 2-3-4-5 2-3-4-5

9. TECHNICKÉ ÚDAJE

Zdroj napätia: bloková batéria 9 V
Príkon prúdu: cca 12 mA
Typ kábla RJ-45 CAT5, CAT6, CAT7, STP/FTP tienený, UTP netienený
Typ kábla RJ-11/RJ-12 6P6C, 6P4C, 6P2C
Maximálna dížka kábla cca 300 m
Prevádzkové podmienky 0 °C až +50 °C/10 % až 90 % rel. vlhkost (bez kondenzácie)
Podmienky skladovania -10 °C až +60 °C/10 % až 90 % rel. vlhkost (bez kondenzácie)

Likvidácia

Elektrické a elektronické zariadenia, ako aj batérie sa nesmú likvidovať prostredníctvom komunálneho odpadu. Spotrebitel' má zákonnú povinnosť odovzdat' elektrické a elektronické zariadenia, ako aj batérie po skončení ich životnosti na príslušnom verejnom zbernom mieste alebo v predajni. Podrobnosti upravuje príslušná legislatíva danej krajiny.

Označením CE spoločnosť Schwaiger GmbH vyhlasuje, že výrobok je v súlade s dôležitými požiadavkami na ochranu ustanovenými príslušnými smernicami a nariadeniami.

Informácia výrobcu

Vážený zákazník, ak by ste potrebovali technickú radu a váš špecializovaný predajca by vám nedokázal pomôčť, kontaktujte naše oddelenie technickej podpory.

Otváracia doba:

Pondelok až piatok: 08:00 - 17:00 hod.

Schwaiger GmbH | Würzburger Straße 17 | 90579 Langenzenn

Servisná linka: [phone] | www.schwaiger.de | [e-mail]
